Xích nhựa cuốn cáp có cần pad trượt không? Giải thích chi tiết

Tổng quan về pad trượt cho xích nhựa cuốn cáp

Trong các hệ thống máy móc tự động, đặc biệt là những tuyến chuyển động dài hoặc tốc độ cao, xích nhựa cuốn cáp đóng vai trò bảo vệ cáp – ống, đảm bảo chuyển động ổn định và bền bỉ. Tuy nhiên, trong nhiều trường hợp, bản thân xích không thể hoạt động tối ưu nếu thiếu một bộ phận quan trọng: pad trượt (sliding pad). Đây là chi tiết nhỏ nhưng có ảnh hưởng lớn đến khả năng vận hành, mức độ mài mòn và độ ồn của toàn bộ hệ thống.

Pad trượt được thiết kế như một bề mặt trượt (sliding surface) giúp giảm ma sát giữa nhánh xích trên và nhánh xích dưới hoặc giữa xích và hệ ray dẫn hướng (guide rail). Khi xích hoạt động theo cơ chế trượt – cuộn trong hành trình dài, các điểm tiếp xúc chịu tải liên tục, gây nóng và mài mòn. Chính vì vậy, pad trượt xuất hiện như một giải pháp tăng tuổi thọ cho cả xích và cáp.

Ảnh minh họa pad trượt trong hệ xích dẫn cáp

Khái niệm pad trượt không mới trong ngành công nghiệp, nhưng gần đây nó được ứng dụng nhiều hơn do các yêu cầu vận tốc cao, giảm ồn và tăng độ bền ngày càng khắt khe. Trong thực tế, nhiều kỹ thuật viên chỉ quan tâm đến loại xích mà quên rằng pad trượt là yếu tố then chốt để hoàn thiện hệ thống dẫn cáp, đặc biệt tại các nhà máy tự động hóa.

Pad trượt là gì và chức năng trong hệ thống dẫn cáp

Pad trượt (sliding pad hay wear pad) là một miếng vật liệu chống mài mòn, thường được gắn vào bề mặt tiếp xúc giữa các nhánh xích hoặc vào đáy của hệ ray. Chức năng chính bao gồm:

• Giảm ma sát nhờ vật liệu có hệ số ma sát thấp.

• Giảm mài mòn (wear) ở các mắt xích khi xích vận hành theo cơ chế trượt.

• Giảm tiếng ồn khi chạy tốc độ cao – vấn đề thường thấy ở dây chuyền tự động.

• Ổn định chuyển động, tránh xích bị lệch hoặc rung khi tiếp xúc với bề mặt cứng.

Một số hệ thống sử dụng cả wear strip và sliding pad — wear strip gắn dài trên ray, pad trượt gắn vào từng đoạn để giảm ma sát tại điểm tiếp xúc trực tiếp. Việc kết hợp này giúp hệ thống vận hành êm ái hơn, đặc biệt khi chạy 24/7.

Wear strip – sliding pad – bề mặt trượt khác nhau thế nào

Đây là ba khái niệm thường bị nhầm lẫn khi nói về xích nhựa cuốn cáp:

• Wear strip: Thanh chống mài mòn gắn dọc thân hệ ray. Dùng cho hành trình dài, tải nặng.

• Sliding pad: Miếng trượt gắn tại các vị trí tiếp xúc cụ thể trên xích.

• Bề mặt trượt (sliding surface): Bề mặt tổng thể mà xích tiếp xúc trong quá trình vận hành.

Điểm khác biệt lớn nhất:

Nhiều nhà sản xuất khuyến nghị dùng sliding pad cho xích được thiết kế chạy trượt trực tiếp thay vì cuộn, đặc biệt trong các hệ thống “gliding” (xích trượt trên chính nó).

Lợi ích khi sử dụng pad trượt trong hệ ray

Pad trượt mang lại nhiều lợi ích vượt trội, đặc biệt đối với xích nhựa cuốn cáp trong hành trình dài:

1. Giảm mài mòn
   Khi xích hoạt động liên tục, lực trượt dễ làm bề mặt mắt xích bị bào mòn. Pad trượt được làm từ vật liệu có khả năng chịu mài mòn cao nên kéo dài đáng kể tuổi thọ xích.

2. Giảm hệ số ma sát
   Nhờ chất liệu đặc biệt (như UHMW-PE hoặc PA), pad trượt giúp giảm hệ số ma sát giữa các phần tiếp xúc. Điều này bảo vệ cáp bên trong và giảm hiện tượng sinh nhiệt.

3. Giảm ồn trong vận hành
   Khi chạy tốc độ cao (từ 2–6 m/s), tiếng ồn là một trong những vấn đề lớn, đặc biệt trong các nhà máy đóng gói, CNC hoặc robot. Pad trượt giúp hấp thụ dao động, giảm tiếng kêu “lạch cạch”.

4. Ổn định đường chạy của xích
   Đối với hệ ray, pad trượt giúp nhánh xích trên không tiếp xúc trực tiếp với kim loại, tránh rung lắc và giữ xích chạy theo trục thẳng.

Ảnh minh họa wear strip và pad trượt trên hệ ray

5. Tăng tuổi thọ của cáp
   Cáp bên trong xích nhựa luồn dây điện hoặc xích nhựa dẫn cáp sẽ ít bị rung, xoắn hoặc sinh nhiệt, từ đó tăng tuổi thọ vận hành.

Qua những lợi ích này, có thể thấy pad trượt không chỉ là phụ kiện bổ sung mà là một phần quan trọng của hệ thống dẫn cáp, đặc biệt tại các dây chuyền có yêu cầu vận tốc cao, tải trọng lớn hoặc chạy liên tục.

Khi nào xích nhựa cuốn cáp cần sử dụng pad trượt

Không phải mọi hệ thống đều bắt buộc phải dùng pad trượt. Tuy nhiên, trong nhiều ứng dụng công nghiệp, pad trượt trở thành yêu cầu gần như bắt buộc để đảm bảo hiệu suất ổn định và tuổi thọ thiết bị.

Hành trình dài và yêu cầu ổn định chuyển động

Trong hành trình từ 3 mét trở lên, xích thường không thể cuộn hoàn toàn mà phải chuyển sang cơ chế trượt – gliding. Lúc này:

• Nhánh trên trượt trên nhánh dưới.

• Ma sát tăng mạnh và liên tục.

• Mài mòn diễn ra nhanh chóng nếu không có wear strip hoặc pad trượt.

Đó là lý do kỹ thuật viên luôn khuyến nghị:

• Lắp pad trượt tại các điểm tiếp xúc trực tiếp.

• Lắp wear strip dọc theo ray nếu hành trình > 6 m.

• Đảm bảo bề mặt trượt không bị xước hoặc cong vênh.

Nếu không sử dụng pad trượt trong các trường hợp này, tuổi thọ xích có thể giảm xuống chỉ còn 30–40% so với thiết kế.

Chạy tốc độ cao và yêu cầu giảm ồn

Đối với những hệ thống chạy:

• Tốc độ ≥ 2 m/s,

• Gia tốc cao,

• Yêu cầu độ ồn thấp (nhà máy thực phẩm, dược phẩm, đóng gói),

pad trượt gần như bắt buộc.

Khi vận tốc tăng:

• Lực va đập khi xích chuyển trạng thái cuộn–trượt tăng đáng kể.

• Sinh nhiệt lớn làm mắt xích nhanh mòn.

• Tiếng ồn tăng mạnh nếu tiếp xúc trực tiếp với kim loại.

Pad trượt giúp:

• Giảm tiếng kêu cơ học.

• Ổn định hướng chạy.

• Giữ nhiệt độ thấp, bảo vệ cáp bên trong.

Khi cần giảm mài mòn do hệ số ma sát lớn

Một số hệ thống đặc thù có hệ số ma sát cao, ví dụ:

• Mặt ray bằng thép không phủ chống mòn.

• Xích loại lớn chạy tải nặng.

• Môi trường bụi mịn bám vào xích, tăng ma sát.

• Xích nhựa dẫn cáp hoạt động liên tục 24/7.

Trong những trường hợp này, pad trượt và wear strip là giải pháp hiệu quả nhất để:

• Giảm tiếp xúc trực tiếp giữa mắt xích và ray.

• Hạn chế mài mòn không đều.

• Giữ bề mặt trượt phẳng, không bị rỗ do ma sát.

Cấu tạo và nguyên lý hoạt động của pad trượt

Để hiểu rõ tại sao pad trượt cho xích nhựa cuốn cáp lại quan trọng, chúng ta cần phân tích cấu tạo và cách nó tham gia vào quá trình vận hành của hệ dẫn cáp. Dù chỉ là một chi tiết nhỏ, pad trượt lại chịu tải liên tục, đặc biệt khi xích hoạt động trong hành trình dài hoặc tốc độ cao.

Pad trượt thường có thiết kế tối giản: dạng tấm mỏng, có độ bền mài mòn cao, hệ số ma sát thấp và khả năng chịu lực tốt. Khi xích nhựa cuốn cáp di chuyển, phần nhánh trên sẽ trượt lên phần nhánh dưới hoặc trượt trên hệ ray, tạo nên ma sát. Nhiệm vụ của pad trượt là giảm ma sát này, bảo vệ xích, cáp và cả bề mặt trượt.

Vật liệu chống mài mòn và vai trò của hệ số ma sát

Pad trượt thường được sản xuất từ các vật liệu kỹ thuật như:

• UHMW-PE (Ultra High Molecular Weight Polyethylene)
  Có độ bền mài mòn cực cao, hệ số ma sát thấp, tự bôi trơn tự nhiên.

• PA6 hoặc PA66 cải tiến
  Cứng, chịu va đập tốt, phù hợp cho xích chạy tải nặng.

• Composite chống mòn
  Dùng trong hệ thống đòi hỏi độ bền cao và nhiệt độ làm việc lớn.

Tại sao vật liệu quan trọng?

• Hệ số ma sát thấp giúp xích chuyển động êm hơn, ít sinh nhiệt.

• Tự bôi trơn giúp giảm ồn và tăng tuổi thọ.

• Khả năng chống mài mòn cao bảo vệ mắt xích và ray không bị rỗ bề mặt.

Trong các ứng dụng tốc độ cao, vật liệu không phù hợp dễ gây cháy bề mặt tiếp xúc hoặc tạo tia lửa ma sát, ảnh hưởng đến an toàn của hệ thống.

Bề mặt trượt và cách xích nhựa tương tác khi cuộn – trượt

Xích nhựa cuốn cáp hoạt động theo hai cơ chế:

1. Cuộn
   Phổ biến trong hành trình ngắn; nhánh trên cuộn lên mà không trượt.
   → Ít cần pad trượt.

2. Trượt (gliding)
   Xuất hiện khi hành trình trung bình – dài, nhánh trên trượt trên nhánh dưới hoặc trượt trên ray.
   → Cần pad trượt hoặc wear strip.

Bề mặt trượt phải đáp ứng:

• Bằng phẳng

• Không cong vênh

• Không bám dầu – bụi lớn

• Hệ số ma sát ổn định theo thời gian

Nếu không có pad trượt hỗ trợ, bề mặt trượt của xích sẽ nhanh bị mài mòn, gây biến dạng mắt xích, làm sai lệch quỹ đạo chuyển động.

So sánh pad trượt và hệ ray dẫn hướng truyền thống

Nhiều người nhầm rằng “chỉ cần lắp hệ ray là đủ”, nhưng thực tế ray và pad trượt có vai trò khác nhau.

Sự kết hợp giữa pad trượt + wear strip + hệ ray mang lại hiệu quả tối ưu, giúp tăng tuổi thọ hệ thống lên 2–4 lần tùy ứng dụng.

Cách lựa chọn pad trượt cho xích nhựa cuốn cáp

Việc chọn pad trượt không thể tùy tiện mà cần căn cứ theo tốc độ, tải trọng, loại xích và điều kiện làm việc. Dưới đây là hướng dẫn chi tiết từ kinh nghiệm kỹ thuật thực tế.

Lựa chọn theo tốc độ và tải trọng của hệ thống

Mỗi cấp tốc độ yêu cầu tiêu chuẩn vật liệu khác nhau:

• Tốc độ < 1 m/s → Có thể dùng pad trượt tiêu chuẩn.

• Tốc độ 1–3 m/s → Cần pad trượt vật liệu chống mài mòn cao hơn, hệ số ma sát thấp.

• Tốc độ > 3 m/s → Cần pad trượt chuyên dụng, đôi khi tích hợp lớp tự bôi trơn.

Tải trọng tác động lên xích càng lớn thì pad trượt càng phải:

• Dày hơn

• Cứng hơn

• Chịu lực tốt hơn

• Không biến dạng theo thời gian

Tại PT Việt Nam, nhiều hệ thống robot tuyến tính chạy tốc độ cao đã phải nâng cấp pad trượt để đảm bảo tuổi thọ vận hành 24/7.

Lựa chọn theo dạng xích: xích nhựa cuốn cáp, xích dẫn cáp, xích nhựa dẫn cáp

Tùy loại xích mà pad trượt phù hợp cũng khác nhau:

• Xích nhựa cuốn cáp

  • Thường cần pad trượt ở hành trình trung bình – dài

  • Yêu cầu vật liệu hệ số ma sát thấp

• Xích dẫn cáp công nghiệp

  • Xích kích thước lớn → cần pad trượt dày và wear strip dài

  • Ưu tiên vật liệu composite siêu chịu mòn

• Xích nhựa dẫn cáp cho robot hoặc CNC

  • Tốc độ cao → ưu tiên giảm ồn

  • Cần pad trượt nhẹ, mỏng, độ bám thấp

• Xích nhựa luồn dây điện loại nhỏ

  • Hầu như không cần pad trượt trừ khi hành trình dài hoặc chạy trong ray

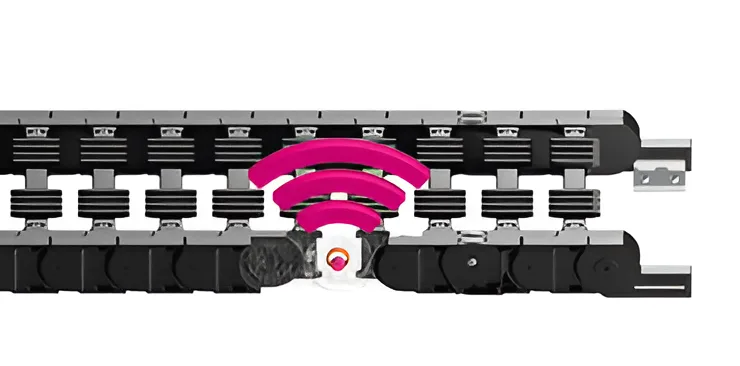

Ảnh minh họa xích nhựa cuốn cáp kết hợp pad trượt

Một bộ pad trượt phù hợp sẽ giúp xích vận hành êm, ổn định và bảo vệ cáp bên trong khỏi rung lắc, xoắn hoặc kéo căng đột ngột.

Cách kiểm tra độ mài mòn theo chu kỳ vận hành

Việc bảo trì định kỳ giúp kéo dài tuổi thọ hệ thống và ngăn sự cố dừng máy bất ngờ.

Kỹ thuật viên cần kiểm tra:

1. Độ mòn của pad trượt
   Nếu bề mặt trượt bị rỗ, mòn sâu hoặc biến dạng → cần thay.

2. Bề mặt wear strip
   Mặt ray phải phẳng, không nứt, không lõm.

3. Mắt xích tiếp xúc
   Nếu xích xuất hiện vết mài mòn không đều → pad trượt không phù hợp hoặc lắp sai vị trí.

4. Tiếng ồn khi vận hành
   Tiếng ồn tăng dần → dấu hiệu pad trượt mất tác dụng.

5. Nhiệt độ tại điểm tiếp xúc
   Nếu điểm tiếp xúc quá nóng → hệ số ma sát tăng, cần thay pad trượt.

Chu kỳ kiểm tra khuyến nghị:

• 1 lần/tuần với dây chuyền chạy 24/7

• 1 lần/tháng với hệ thống thông thường

• Ngay lập tức sau khi thay đổi tốc độ hoặc tải trọng

Những lỗi thường gặp khi không sử dụng pad trượt đúng cách

Trong thực tế, nhiều dây chuyền gặp vấn đề nghiêm trọng vì bỏ qua pad trượt hoặc lắp đặt không đúng tiêu chuẩn.

Xích mòn nhanh khi chạy hành trình dài

Khi không có pad trượt hoặc wear strip:

• Nhánh trên mài trực tiếp vào nhánh dưới

• Xích nhanh bị rỗ mặt

• Chiều dài xích giảm, làm sai hành trình

• Nguy cơ đứt mắt xích khi tải tăng

Đây là nguyên nhân phổ biến nhất gây hỏng xích trước thời hạn.

Tiếng ồn tăng khi vận tốc cao

Khi chạy nhanh, các mắt xích va đập mạnh vào bề mặt trượt. Không có pad trượt:

• Tiếng ồn tăng 30–50%

• Dao động mạnh làm rung cáp

• Ảnh hưởng người vận hành và cảm biến gần đó

Tiếng ồn bất thường cũng là dấu hiệu sớm của mài mòn.

Bề mặt trượt bị xước, tăng ma sát và giảm tuổi thọ

Khi bề mặt ray hoặc mắt xích bị xước:

• Xích trượt khó hơn, dễ kẹt trong hành trình

• Ma sát tăng → sinh nhiệt

• Nhiệt độ cao → cáp nhanh lão hóa, đặc biệt là cáp điều khiển

Nếu hệ ray bị xước sâu, chỉ pad trượt mới giúp kéo dài thời gian sử dụng trước khi phải thay ray mới.
