Cách giảm nhiệt tích tụ trong xích nhựa khi bó nhiều cáp

Nguyên nhân gây nhiệt tích tụ khi bó nhiều cáp trong xích nhựa

Việc giảm nhiệt trong xích nhựa khi nhiều cáp là một yêu cầu quan trọng để duy trì độ ổn định của hệ thống điện – cơ khí. Khi số lượng cáp tăng lên trong không gian hẹp của xích nhựa dẫn cáp, hiện tượng heat buildup trở nên rõ rệt, dẫn tới suy giảm tuổi thọ và hiệu suất của cả cáp lẫn xích. Từ kinh nghiệm triển khai nhiều dự án tại Công ty TNHH Công nghiệp PT Việt Nam, quá trình bó cáp sai kỹ thuật hoặc không tối ưu hoá mật độ cáp đều có thể khiến nhiệt độ trong xích nhựa tăng cao bất thường.

Mật độ cáp cao và hạn chế tản nhiệt

Mật độ cáp là yếu tố ảnh hưởng trực tiếp đến khả năng tản nhiệt. Khi mật độ cáp cao, các sợi cáp nằm sát vào nhau khiến bề mặt tiếp xúc với không khí giảm mạnh. Tản nhiệt tự nhiên bị hạn chế, tạo điều kiện cho nhiệt tích tụ và lan sang các sợi cáp liền kề. Điều này đặc biệt nguy hiểm ở các hệ thống sử dụng cáp tải cao, nơi ampacity của cáp đã gần mức giới hạn.

Trong nhiều trường hợp, doanh nghiệp có xu hướng “nhồi” tối đa số lượng cáp vào một bộ xích nhựa để tiết kiệm chi phí hoặc hạn chế phải nâng cấp thiết bị. Tuy nhiên, mật độ cao khiến hiệu ứng derating (giảm khả năng chịu dòng) biểu hiện mạnh hơn, dẫn đến tăng nhiệt bất thường dù cáp hoạt động đúng định mức.

Ảnh minh họa xích nhựa chứa nhiều cáp dẫn đến nóng tích tụ

Hiện tượng heat buildup khi không chừa khe hở

Chừa khe trong xích nhựa là một nguyên tắc quan trọng nhưng thường bị bỏ qua. Khe hở giữa các cáp giúp tăng lưu thông không khí, giảm ma sát và hỗ trợ tản nhiệt tự nhiên. Khi không có khe hở, nhiệt không thể thoát ra ngoài mà liên tục tích tụ, tạo nên hiện tượng heat buildup.

Ở những hệ thống chuyển động liên tục như robot công nghiệp, máy CNC hoặc dây chuyền sản xuất, sự rung lắc của cáp trong không gian hẹp còn sinh thêm ma sát, càng làm nhiệt độ tăng cao. Nếu doanh nghiệp sử dụng loại xích nhựa cuốn cáp không có thiết kế thoáng khí, nguy cơ nóng vượt ngưỡng càng lớn.

Ảnh hưởng của ampacity và derating trong bó cáp

Ampacity (khả năng chịu dòng) của cáp được quy định khi cáp hoạt động trong điều kiện lý tưởng — có độ thông gió tốt, không bị chèn ép, không chịu nhiệt môi trường cao. Nhưng khi bó nhiều cáp trong xích nhựa, điều kiện thực tế đã thay đổi, dẫn đến derating: khả năng chịu dòng bị giảm.

Derating xảy ra khi:

• Mật độ bó cáp cao khiến nhiệt tích tụ.

• Không gian xích nhựa quá kín, thông gió hạn chế.

• Cáp hoạt động gần hoặc vượt định mức tải trong thời gian dài.

• Nhiệt độ môi trường xung quanh tăng, đặc biệt trong các nhà máy luyện kim, đúc nhựa, gia nhiệt công nghiệp.

Khi derating không được tính toán, doanh nghiệp có thể chọn sai loại cáp, khiến hệ thống vận hành trong tình trạng “quá tải nhiệt” mà không nhận ra. Đây là lý do trong thiết kế hệ thống, PT Việt Nam luôn phân tích ampacity và đề xuất loại cáp chịu nhiệt phù hợp.

Tương tác giữa cáp nguồn và cáp tín hiệu

Cáp nguồn thường tỏa ra lượng nhiệt lớn hơn so với cáp tín hiệu. Khi hai loại cáp này đặt sát nhau trong xích nhựa dẫn cáp, nhiệt từ cáp nguồn có thể truyền sang cáp tín hiệu, gây suy giảm độ ổn định của tín hiệu truyền dẫn.

Ngoài ra, sự khác biệt dòng điện tạo ra trường điện từ gây nhiễu xuyên âm (crosstalk). Khi kết hợp với nhiệt độ cao — vốn làm tăng điện trở dây dẫn — tín hiệu càng dễ bị suy hao và biến dạng.

Một số sai lầm phổ biến:

• Đặt cáp nguồn và cáp điều khiển trong cùng một khoang mà không có vách ngăn.

• Không tách tuyến các loại cáp theo khuyến nghị kỹ thuật.

• Sử dụng xích nhựa luồn dây điện có khoang quá nhỏ khiến cáp dồn ép vào nhau.

Ảnh minh họa phân tách cáp nguồn và tín hiệu trong xích nhựa

Tác hại của nhiệt tích tụ đối với hệ thống cáp và xích nhựa

Nhiệt tích tụ lâu dài sẽ làm suy giảm toàn bộ hệ thống truyền động – điện – điều khiển. Không chỉ ảnh hưởng đến cáp, xích nhựa cũng bị lão hoá nhanh hơn nếu nhiệt độ vượt mức cho phép. Đây là vấn đề PT Việt Nam gặp thường xuyên ở các dây chuyền sản xuất không được tối ưu bố trí cáp từ đầu.

Giảm tuổi thọ vỏ cáp và nguy cơ suy giảm cách điện

Vỏ cáp được thiết kế để chịu một mức nhiệt nhất định. Khi nhiệt tích tụ kéo dài, vật liệu cách điện như PVC, PUR hay XLPE bắt đầu:

• Lão hóa nhanh hơn

• Mất độ đàn hồi

• Xuất hiện vết nứt

• Giảm khả năng cách điện

Sự suy giảm này dẫn đến các rủi ro:

• Rò điện

• Nhiễu tín hiệu

• Chập cháy cục bộ

Trong môi trường có dầu, hóa chất hoặc bụi kim loại, tình trạng càng nguy hiểm hơn vì nhiệt khiến phản ứng vật liệu tăng nhanh, làm vỏ cáp xuống cấp nhanh gấp nhiều lần.

Ảnh hưởng đến độ bền của xích nhựa dẫn cáp

Xích nhựa dẫn cáp (còn gọi là xích nhựa cuốn cáp hoặc xích nhựa luồn dây điện) thường làm từ nhựa kỹ thuật có giới hạn chịu nhiệt. Khi bị phơi trong môi trường nóng liên tục, xích có thể gặp các tình trạng:

• Giòn hóa vật liệu

• Cong vênh liên kết

• Gãy bản lề

• Tăng ma sát giữa các mắt xích

Điều này khiến xích giảm tuổi thọ nhanh hơn dự kiến, gây dừng máy, tăng chi phí bảo trì và thay thế.

Nhiều doanh nghiệp chỉ tập trung vào chất lượng cáp mà quên rằng xích nhựa cũng cần chọn đúng loại có khả năng tản nhiệt và phù hợp với cường độ làm việc.

Tăng rủi ro nhiễu tín hiệu và sự cố điện

Nhiệt độ cao làm tăng điện trở của dây dẫn, dẫn đến:

• Giảm biên độ tín hiệu

• Sai số dữ liệu

• Nhiễu xuyên âm giữa các dây

Với các hệ thống điều khiển CNC, robot, máy đóng gói hoặc dây chuyền tự động hóa, sai lệch tín hiệu vài mili-giây cũng đủ gây lỗi vận hành, sản phẩm lỗi hoặc dừng máy khẩn cấp.

Giải pháp giảm nhiệt trong xích nhựa khi nhiều cáp

Nhằm đảm bảo hiệu quả giảm nhiệt trong xích nhựa khi nhiều cáp, doanh nghiệp cần áp dụng đồng thời nhiều giải pháp kỹ thuật, thay vì chỉ phụ thuộc vào một yếu tố. PT Việt Nam tổng hợp các phương pháp tối ưu nhất từ tiêu chuẩn quốc tế và kinh nghiệm vận hành thực tế.

Phân bổ mật độ cáp hợp lý và chừa khe để tăng tản nhiệt

Hiệu quả giảm nhiệt phụ thuộc phần lớn vào bố trí cáp. Nguyên tắc quan trọng:

• Không sử dụng quá 60–70% dung tích khoang xích nhựa

• Giữ khe hở giữa các sợi cáp để hỗ trợ tản nhiệt

• Không để cáp chồng chéo hoặc ép sát vào thành xích

Khe hở không chỉ giúp lưu thông không khí mà còn giảm ma sát sinh nhiệt khi xích chuyển động. Đây là một trong những giải pháp ít tốn kém nhưng mang lại hiệu quả cao nhất.

Lựa chọn cáp chịu nhiệt phù hợp với tải và môi trường

Khi ampacity cao và có khả năng derating, cáp chịu nhiệt là lựa chọn cần thiết. Doanh nghiệp nên ưu tiên:

• Cáp PUR chịu dầu – chịu uốn – chịu nhiệt

• Cáp XLPE cách điện cao, phù hợp tải nặng

• Cáp chuyên dụng cho xích dẫn cáp có cấu trúc giảm ma sát

Cáp chịu nhiệt không chỉ hỗ trợ tản nhiệt mà còn duy trì độ bền khi làm việc trong không gian kín của xích nhựa cuốn cáp.

Kỹ thuật bố trí cáp tối ưu theo khuyến nghị kỹ thuật

Bố trí cáp là bước quan trọng quyết định việc giảm nhiệt trong xích nhựa khi nhiều cáp có đạt hiệu quả hay không. Không ít doanh nghiệp sở hữu cáp chất lượng tốt, xích nhựa dẫn cáp bền bỉ, nhưng vẫn gặp tình trạng nóng cáp và suy giảm tuổi thọ chỉ vì cách bố trí không phù hợp. Theo kinh nghiệm của đội ngũ PT Việt Nam, kỹ thuật bố trí cáp luôn phải được xem xét ngay từ bước thiết kế ban đầu để đảm bảo sự ổn định trong suốt vòng đời vận hành của thiết bị.

Duy trì khe hở đồng đều giữa các lớp cáp

Khe hở đồng đều giúp tối ưu tản nhiệt vì nhiệt có thể thoát ra theo nhiều hướng thay vì bị giữ lại ở lõi bó cáp. Bên cạnh việc giảm nhiệt, duy trì khe hở còn mang lại các lợi ích:

• Giảm ma sát giữa các lớp cáp khi xích chuyển động

• Hạn chế biến dạng cáp khi chịu lực kéo – nén

• Tăng độ ổn định tín hiệu nhờ giảm tác động nhiệt toàn phần

Một sai lầm phổ biến là doanh nghiệp cố “nhồi” đủ số lượng cáp đã tính toán vào một xích, khiến khe hở không còn, dẫn đến heat buildup. PT Việt Nam luôn khuyến nghị để trống tối thiểu 30–40% diện tích trong khoang xích nhằm đảm bảo không gian tản nhiệt tự nhiên.

Sử dụng vách ngăn để hỗ trợ derating và hạn chế heat buildup

Vách ngăn là giải pháp hiệu quả để phân tách các nhóm cáp theo từng vai trò:

• Cáp nguồn

• Cáp tín hiệu

• Cáp điều khiển

• Cáp truyền dữ liệu tốc độ cao

Phân nhóm bằng vách ngăn giúp hạn chế hiện tượng truyền nhiệt từ nhóm cáp có ampacity cao sang các nhóm khác. Điều này đặc biệt quan trọng khi trong cùng một xích nhựa cuốn cáp chứa nhiều loại cáp có đặc tính nhiệt hoàn toàn khác nhau.

Ngoài ra, vách ngăn giúp giảm hiệu ứng cộng gộp nhiệt, từ đó cải thiện hệ số derating, giúp cáp hoạt động gần điều kiện chuẩn hơn. Với các hệ thống CNC, robot hoặc cánh tay tự động, việc bố trí vách ngăn là yêu cầu bắt buộc để tăng độ ổn định của cấu trúc cáp.

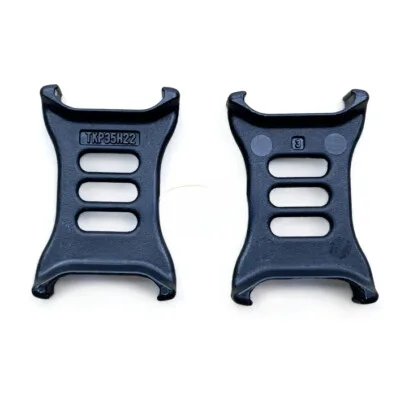

Ảnh minh họa vách ngăn trong xích nhựa dẫn cáp

Kiểm soát bán kính uốn để giảm ma sát sinh nhiệt

Cáp trong xích nhựa không chỉ bị uốn theo biên dạng ray dẫn hướng mà còn chịu tác động lặp lại hàng ngàn lần mỗi ngày. Nếu bán kính uốn quá nhỏ, cáp sẽ bị kéo – nén không đồng đều, dẫn đến:

• Ma sát tăng

• Sinh nhiệt tại các điểm uốn

• Vỏ cáp biến dạng

• Giảm tuổi thọ lõi dẫn

Do đó cần tuân thủ nguyên tắc:

• Chọn xích nhựa dẫn cáp có bán kính uốn lớn hơn hoặc bằng bán kính uốn tối thiểu của cáp

• Không ép cáp vào thành xích

• Đảm bảo cáp nằm thẳng và có độ võng tự nhiên khi xích chuyển động

PT Việt Nam luôn dựa trên tiêu chuẩn nhà sản xuất cáp để chọn đúng bán kính uốn, tránh gây stress nhiệt tại điểm gấp khúc.

Lựa chọn xích nhựa phù hợp để hạn chế nhiệt tích tụ

Việc giảm nhiệt trong xích nhựa khi nhiều cáp không chỉ phụ thuộc vào cách bố trí cáp mà còn phụ thuộc vào chính cấu tạo của xích. Mỗi dòng xích nhựa có khả năng chịu nhiệt và cách thức tản nhiệt khác nhau, do đó việc lựa chọn đúng sản phẩm từ đầu sẽ giúp hạn chế đáng kể các vấn đề phát sinh trong quá trình vận hành.

Chọn xích nhựa luồn dây điện có khả năng tản nhiệt tốt

Một số loại xích nhựa được thiết kế với vật liệu nhựa kỹ thuật có khả năng chống nóng, chống cong vênh và chịu ma sát cao. Những mẫu này phù hợp cho các ứng dụng:

• Động cơ hoạt động liên tục

• Khu vực nhiệt độ môi trường cao

• Máy móc công nghiệp nặng

Cấu trúc xích càng thông thoáng thì hiệu quả tản nhiệt càng tốt. PT Việt Nam thường khuyến nghị các mẫu xích có thành xích mở hoặc dạng lỗ giúp không khí lưu thông tự nhiên.

Ưu tiên xích nhựa cuốn cáp có kết cấu thoáng khí

Kết cấu thoáng khí cho phép không khí đi qua xích, giảm tối đa hiện tượng heat buildup. Một số thiết kế hiện đại có:

• Nắp mở dạng lưới

• Khoang xích rộng hơn

• Mắt xích có rãnh thông gió

Những yếu tố này không chỉ giúp giảm nhiệt mà còn giảm trọng lượng tổng thể của xích, từ đó giảm tải cho hệ thống truyền động.

Công nghệ vật liệu xích dẫn cáp hỗ trợ giảm ma sát và nhiệt độ

Nhiệt độ trong xích không chỉ đến từ tải dòng điện mà còn từ ma sát giữa cáp và xích. Vì vậy, vật liệu xích nhựa hiện đại được cải tiến theo hướng:

• Giảm hệ số ma sát

• Tăng khả năng chống mài mòn

• Chịu được nhiệt độ cao mà không biến dạng

• Tối ưu hệ số trượt để cáp chuyển động mượt

Sử dụng xích nhựa đạt chuẩn giúp hệ thống duy trì độ bền và giảm nguy cơ tăng nhiệt do ma sát.

Giải pháp từ PT Việt Nam cho hệ thống cáp cần giảm nhiệt

PT Việt Nam tự hào là đơn vị chuyên cung cấp xích nhựa dẫn cáp, xích nhựa cuốn cáp và các loại xích nhựa luồn dây điện chất lượng cao cho doanh nghiệp trên toàn quốc. Chúng tôi không chỉ bán sản phẩm mà còn tư vấn chuyên sâu nhằm tối ưu thiết kế hệ thống cáp theo đúng tiêu chuẩn an toàn điện – cơ khí.

Tư vấn kỹ thuật và lựa chọn xích nhựa dẫn cáp theo tải nhiệt

Chúng tôi phân tích các yếu tố:

• Ampacity của từng loại cáp

• Khả năng derating thực tế

• Mật độ cáp sử dụng

• Bán kính uốn và hành trình làm việc của xích

Từ đó đề xuất loại xích nhựa phù hợp nhất nhằm hạn chế nhiệt tích tụ. Các dòng xích do PT Việt Nam cung cấp đều kiểm định kỹ lưỡng về chất lượng vật liệu và độ bền cơ học.

Giải pháp tối ưu hóa bố trí cáp cho doanh nghiệp

PT Việt Nam hỗ trợ:

• Thiết kế lại tuyến cáp trong xích

• Bố trí lại khoang cáp để tăng thông gió

• Áp dụng vách ngăn để tách nguồn – tín hiệu

• Kiểm tra độ võng, bán kính uốn và khe hở

Nhờ đó, hệ thống giảm rõ rệt nhiệt độ vận hành và kéo dài tuổi thọ cả cáp lẫn xích.

Liên hệ PT Việt Nam qua hotline 0946.945.188 để được hỗ trợ

Với kinh nghiệm triển khai nhiều dự án công nghiệp nặng và tự động hóa, PT Việt Nam cam kết mang đến giải pháp tối ưu nhất cho nhu cầu giảm nhiệt trong xích nhựa khi nhiều cáp.
Doanh nghiệp có thể truy cập website congnghieppt.com để xem thêm sản phẩm xích nhựa dẫn cáp, xích nhựa cuốn cáp, xích nhựa luồn dây điện và nhiều giải pháp liên quan khác.
