Xích dẫn cáp PT-65 Series – Xích nhựa luồn dây điện kín

Mã sản phẩm: PT-65
Thương hiệu: PT
Tồn kho: Sẵn hàng
Tình trạng: mới 100%
Bảo hành: 03 năm

Gọi ngay lấy báo giá tốt nhất!

Đặt nhanh qua điện thoại

Xích dẫn cáp PT-65 Series cầu kín là giải pháp dẫn hướng dây điện, cáp tín hiệu, ống khí và ống dầu trong các cơ cấu chuyển động qua lại. Sản phẩm giúp tuyến dây đi theo quỹ đạo ổn định, hạn chế tình trạng dây rơi tự do, mắc vào chi tiết máy hoặc bị kéo căng khi cụm trượt đổi vị trí.

Với chiều cao trong Hi = 65 mm, dải chiều rộng trong Bi = 50-250 mm, bước xích 82 mm và các lựa chọn bán kính R150/R175/R200/R250/R300/R340, PT-65 cầu kín phù hợp cho nhiều cấu hình máy khác nhau. Bài viết dưới đây trình bày đầy đủ bản vẽ, thông số, cách chọn mã, tính chiều dài, bố trí dây, lắp đặt và bảo trì để người dùng có thể đối chiếu trước khi yêu cầu báo giá.

1. Tổng quan về xích dẫn cáp PT-65 cầu kín

1.1. Vai trò của xích nhựa trong hệ thống chuyển động

PT-65 thuộc dòng có chiều cao trong lớn, hướng đến hệ thống sử dụng bó cáp, ống khí hoặc ống dầu cỡ lớn và cần bố trí nhiều đường dẫn. Khi cụm máy di chuyển, xích giữ cho dây và ống uốn theo một bán kính đã xác định. Nhờ đó, chuyển động của bó dây có thể được dự đoán và kiểm soát tốt hơn so với cách để dây tự do.

Xích dẫn cáp không thay thế yêu cầu chọn đúng loại cáp động. Cáp đặt bên trong vẫn cần phù hợp với chuyển động lặp lại và bán kính uốn của hệ thống. Hiệu quả sử dụng phụ thuộc đồng thời vào mã xích, cáp, vị trí cố định hai đầu, kết cấu đỡ và chất lượng lắp đặt.

1.2. Đặc điểm của phiên bản cầu kín

Phiên bản cầu kín có ưu điểm là che phủ bó dây tốt hơn, hạn chế tiếp xúc trực tiếp với bụi, phoi nhỏ hoặc va chạm trong vùng chuyển động. Kiểu kết cấu này thường được cân nhắc cho khu vực cần tuyến dẫn cáp gọn và có yêu cầu che chắn cao hơn so với cầu hở. Kết cấu cầu kín không đồng nghĩa với vỏ kín nước tuyệt đối. Môi trường có hóa chất, nhiệt độ đặc biệt hoặc chất lỏng liên tục cần được xác nhận riêng.

Chiều cao trong 65 mm tạo không gian tốt cho bó cáp lớn, đồng thời đòi hỏi kiểm tra kỹ vùng uốn, khung đỡ và khoảng nhô để tránh va chạm trong khoang máy. Đây là lý do việc chọn xích cần dựa trên bản vẽ và mặt cắt bó dây thay vì chỉ chọn theo chiều dài hoặc theo mã đang có sẵn trên một máy khác.

2. Bản vẽ và tài liệu kỹ thuật PT-65

Hai ảnh dưới đây là tài liệu kỹ thuật đang dùng cho đúng sản phẩm PT-65 cầu kín. Ảnh thể hiện sơ đồ chuyển động, quan hệ giữa bán kính R với các kích thước lắp đặt, bảng mã kích thước, cấu tạo đầu nối và hướng dẫn đặt hàng. Có thể phóng to ảnh để đọc thông số trước khi đối chiếu với bảng bên dưới.

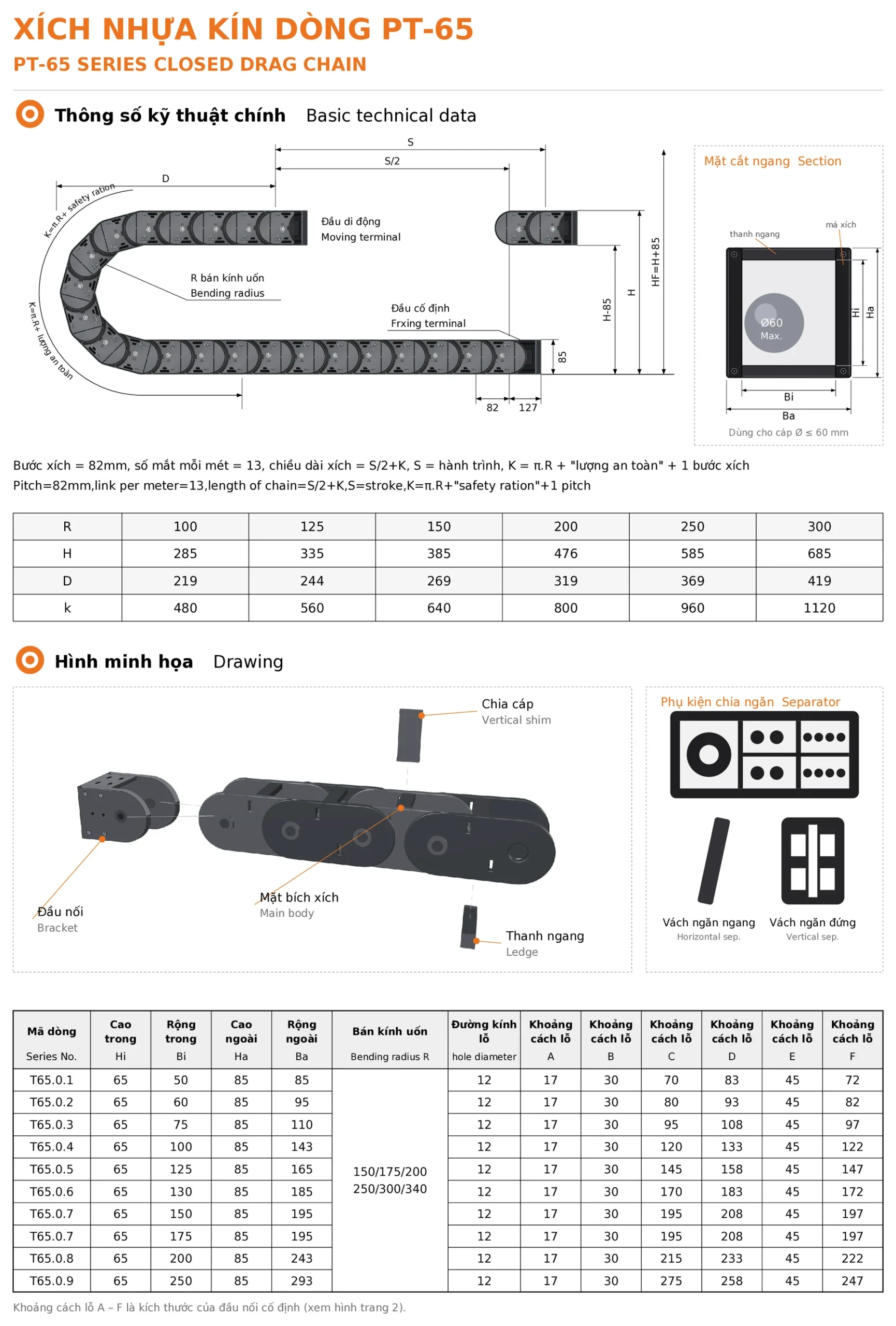

Tài liệu PDF PT-65 kín trang 1

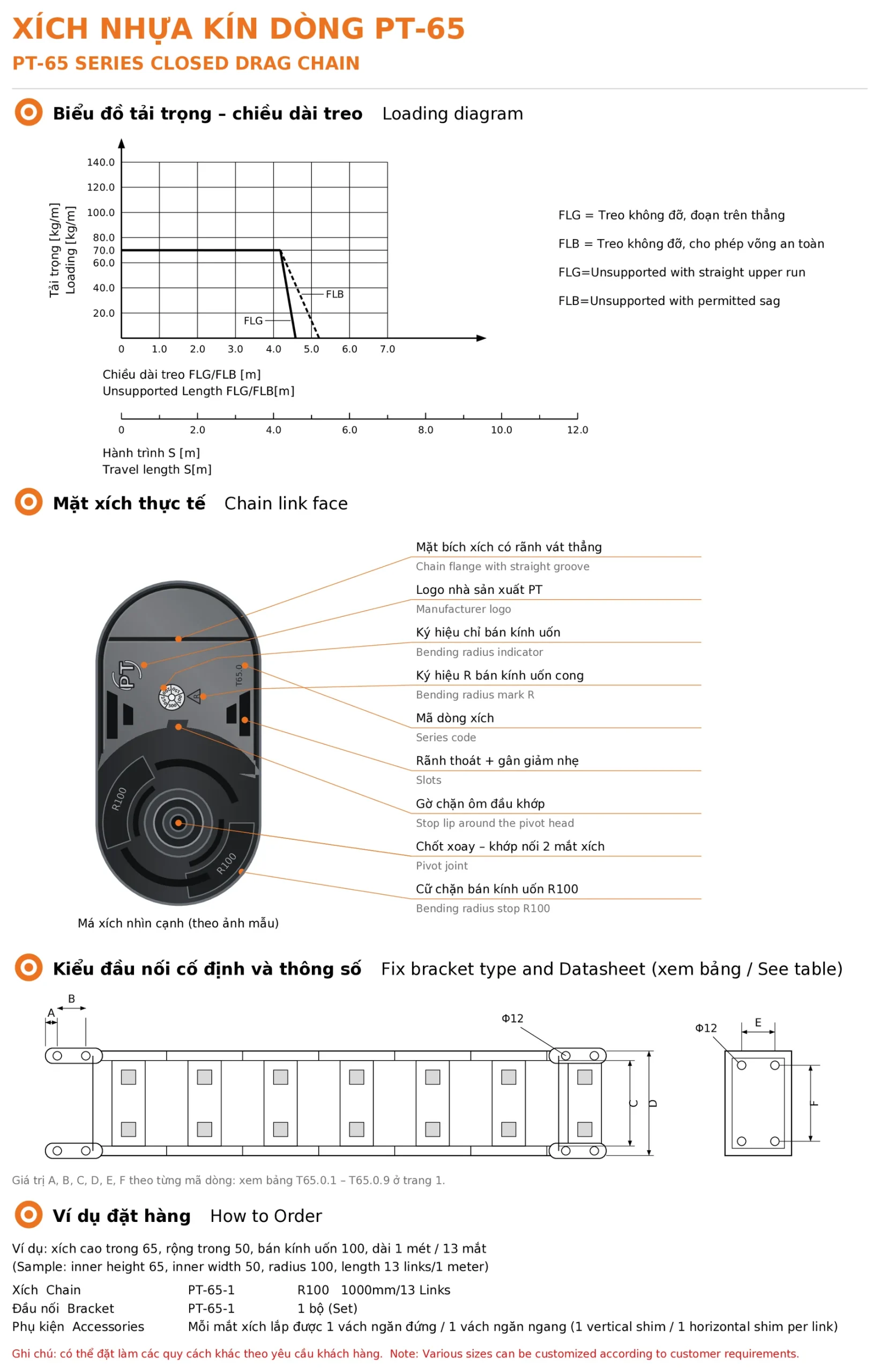

Tài liệu PDF PT-65 kín trang 2

Khi đọc bản vẽ, cần phân biệt kích thước lòng xích với kích thước phủ bì. Hi và Bi mô tả không gian bên trong; Ha và Ba liên quan đến kích thước bên ngoài. Bán kính R ảnh hưởng trực tiếp đến vòng uốn, trong khi H, D và K dùng để kiểm tra không gian lắp và tính chiều dài tuyến xích.

3. Thông số kỹ thuật xích nhựa PT-65 cầu kín

3.1. Các thông số chính cần kiểm tra

  • Chiều cao trong Hi: 65 mm, dùng để kiểm tra phần tử lớn nhất có thể đặt trong lòng xích.
  • Chiều rộng trong Bi: 50-250 mm, lựa chọn mã cụ thể theo mặt cắt bó dây sau khi sắp xếp.
  • Bước xích: 82 mm, ảnh hưởng đến hình học và số mắt cần dùng theo chiều dài.
  • Bán kính uốn tiêu chuẩn: R150/R175/R200/R250/R300/R340; giá trị cuối cùng phải đáp ứng cáp hoặc ống có yêu cầu uốn lớn nhất.
  • Kiểu kết cấu: cầu kín, lựa chọn theo mức che chắn, khả năng tiếp cận và môi trường làm việc.

3.2. Bảng kích thước và mã sản phẩm

Bảng dưới đây được giữ theo tài liệu hiện có của sản phẩm. Người dùng nên đọc theo từng hàng mã, không ghép chiều rộng của một mã với kích thước đầu nối của mã khác. Nếu bảng có R/H/D/K, hãy dùng đúng cột bán kính đã chọn để xác định không gian lắp đặt.

Thương hiệuPT
Dòng sản phẩmPT-65 Series – loại kín mở hai bên
Chiều cao trongHi = 65 mm
Chiều cao ngoàiHa = 85 mm
Chiều rộng trongBi 50-250 mm
Bán kính uốnR150/R175/R200/R250/R300/R340
Bước xích82 mm, khoảng 13 mắt/mét
Lỗ bắt vít12 mm
Mã seriesHiBiHaBaRLỗABCDEF
T65.0.165508585150/175/200/250/300/34012173070834572
T65.0.265608595150/175/200/250/300/34012173080934582
T65.0.3657585110150/175/200/250/300/340121730951084597
T65.0.46510085143150/175/200/250/300/34012173012013345122
T65.0.56512585165150/175/200/250/300/34012173014515845147
T65.0.66513085185150/175/200/250/300/34012173017018345172
T65.0.76515085195150/175/200/250/300/34012173019520845197
T65.0.76517585195150/175/200/250/300/34012173019520845197
T65.0.86520085243150/175/200/250/300/34012173021523345222
T65.0.96525085293150/175/200/250/300/34012173027525845247

3.3. Cách đọc bảng mà không nhầm kích thước

Trước tiên chọn Hi và Bi theo bó dây. Sau đó đối chiếu Ha và Ba để biết cụm xích có nằm trong khoang máy hay không. Tiếp theo chọn R theo yêu cầu uốn của cáp, rồi kiểm tra H và D. Cuối cùng mới xác nhận đầu nối, lỗ bắt và các kích thước A, B, C, D, E, F nếu bảng có thể hiện.

Không nên chỉ nhìn tên series rồi mặc định mọi mã có cùng chiều rộng, đầu nối hoặc bán kính. Cùng một series có thể có nhiều biến thể. File PDF trong tab “Bản vẽ kỹ thuật” là nguồn đối chiếu trực tiếp khi cần gửi bản vẽ cho bộ phận thiết kế hoặc mua hàng.

4. Hướng dẫn chọn mã xích dẫn cáp PT-65

4.1. Khảo sát bó dây và không gian máy

Trọng tâm khảo sát của PT-65 là khối lượng toàn tuyến, bán kính uốn lớn nhất, kết cấu đỡ trên hành trình và khoảng không dành cho đầu nối cáp. Hãy lập danh sách từng dây và ống, ghi đường kính ngoài, kích thước đầu nối, bán kính uốn tối thiểu và chức năng. Nếu đầu nối phải đi xuyên qua lòng xích, kích thước đầu nối cũng phải được tính, không chỉ đường kính thân cáp.

Tiếp theo, đo hành trình S, vị trí cấp dây cố định, chiều cao khoang máy, chiều rộng cho phép và khoảng trống ở vùng uốn. Nên chụp một ảnh tổng thể để thấy hướng di chuyển và một ảnh cận cảnh hai đầu tuyến xích. Với máy cải tạo, cần ghi lại nguyên nhân thay xích cũ như gãy mắt, cọ cáp, võng hoặc va chạm.

4.2. Chọn chiều rộng trong Bi và chiều cao trong Hi

Hi phải lớn hơn kích thước theo chiều cao của phần tử lớn nhất sau khi sắp xếp. Bi được chọn từ tổng bề rộng thực tế của các nhóm dây cộng khoảng dịch chuyển cần thiết. Không nên ép dây sát thành hoặc lấp kín toàn bộ tiết diện vì cáp cần có khả năng dịch chuyển nhẹ khi xích uốn.

Ngược lại, lòng xích quá rộng cũng chưa chắc tốt. Khoảng trống ngang quá lớn làm dây có thể va qua lại, xoắn hoặc chồng lên nhau khi máy đảo chiều. Nếu trong bó có cáp động lực, cáp tín hiệu và ống dẫn, nên chia vùng rõ ràng; trường hợp cần thiết có thể dùng giải pháp phân khoang phù hợp với cấu tạo xích.

PT-65 không nên được chọn chỉ vì có kích thước lớn. Nếu mặt cắt và tải thực tế thấp hơn, PT-55 có thể tạo cụm lắp gọn và phù hợp hơn.

4.3. Chọn bán kính uốn R

R phải bằng hoặc lớn hơn bán kính uốn tối thiểu của phần tử có yêu cầu cao nhất trong bó. Không thể suy ra chính xác R chỉ từ đường kính ngoài vì hai loại cáp cùng đường kính có thể có cấu tạo và giới hạn uốn khác nhau. Nguồn phù hợp nhất là datasheet của cáp hoặc xác nhận từ nhà cung cấp.

Chọn R lớn giúp vòng uốn thoải hơn nhưng làm tăng chiều cao H và khoảng nhô D. Vì vậy, sau khi chọn R cần kiểm tra lại bản vẽ khoang máy. Chọn R lớn nhất theo thói quen có thể gây va chạm; chọn R quá nhỏ có thể tạo ứng suất uốn không cần thiết lên cáp.

4.4. Chọn cầu kín hay cầu hở

Phiên bản cầu hở phù hợp khi cần tiếp cận dây nhanh và khu vực tương đối sạch. Phiên bản cầu kín tăng mức che phủ khi có bụi, phoi nhỏ hoặc nguy cơ vật lạ chạm trực tiếp vào dây. Lựa chọn này phải dựa vào môi trường thực tế, tần suất bảo trì và vị trí lắp, không chỉ dựa vào hình thức bên ngoài.

5. Tính chiều dài và lắp đặt PT-65 đúng kỹ thuật

5.1. Tính chiều dài theo hành trình

Tài liệu kỹ thuật biểu diễn hành trình bằng S và hệ số K tương ứng với bán kính uốn. Công thức tham khảo thường dùng là chiều dài xích = S/2 + K. Kết quả này cần được kiểm tra lại theo vị trí điểm cấp dây, cách bắt đầu nối và bố trí thực tế của máy.

Sau khi tính chiều dài, cần mô phỏng hai vị trí cuối hành trình. Kiểm tra H, D, vùng vòng cung và khoảng cách đến nắp máy, khung, cảm biến hoặc cơ cấu khác. Nếu nhánh trên không thể tự đỡ ổn định theo điều kiện tải, cần đánh giá máng dẫn hướng thay vì chỉ tăng kích thước xích.

5.2. Bố trí cáp và ống trong lòng xích

Cáp phải được tháo khỏi cuộn theo đúng chiều để không bị xoắn trước khi luồn. Các phần tử khác nhau về đường kính, khối lượng hoặc chức năng nên được phân nhóm. Không dùng dây rút siết chặt toàn bộ bó dây dọc theo đoạn chuyển động vì cách này cản trở dịch chuyển tương đối khi xích uốn.

Hai đầu cáp cần có giải pháp chống kéo phù hợp để lực không truyền trực tiếp vào đầu nối thiết bị. Phần nằm trong xích phải đủ chùng để không căng khi xích duỗi, đồng thời không dư quá mức làm dây dồn trong vòng uốn. Ống khí và ống dầu cần không gian để biến dạng tự nhiên.

5.3. Các bước lắp đặt và chạy thử

  1. Đối chiếu mã, Hi, Bi, R, chiều dài và đầu nối với bản vẽ lắp.
  2. Kiểm tra tuyến chuyển động, bề mặt đỡ và vị trí bắt hai đầu.
  3. Trải thẳng cáp, phân nhóm và xác nhận đầu nối trước khi luồn.
  4. Đặt dây vào xích theo thứ tự, tránh xoắn, tránh ép và tránh chồng lớp tùy ý.
  5. Cố định hai đầu xích và bố trí chống kéo cho từng nhóm dây.
  6. Chạy máy ở tốc độ thấp qua toàn hành trình, quan sát vùng uốn và điểm đảo chiều.
  7. Kiểm tra lại vít, cầu xích, độ chùng của cáp và dấu hiệu cọ trước khi nghiệm thu.

Khi bảo trì cần mở phần cầu theo đúng cấu tạo của mã sản phẩm, kiểm tra dây rồi đóng lại đầy đủ trước khi chạy thử. Sau vài chu kỳ đầu, bó dây có thể tự sắp xếp nhẹ, vì vậy nên kiểm tra lại trước khi đưa máy về chế độ vận hành bình thường.

6. Ứng dụng của xích nhựa luồn dây điện PT-65

6.1. Nhóm thiết bị phù hợp

  • Máy cnc và trung tâm gia công có bó cáp lớn: đối chiếu hành trình, số lượng dây và điều kiện môi trường của từng máy trước khi chọn mã.
  • Máy ép nhựa, máy tạo hình và máy chuyên dụng: đối chiếu hành trình, số lượng dây và điều kiện môi trường của từng máy trước khi chọn mã.
  • Robot công nghiệp hoặc trục tuyến tính lớn: đối chiếu hành trình, số lượng dây và điều kiện môi trường của từng máy trước khi chọn mã.
  • Dây chuyền tự động hóa và cụm vận chuyển có hành trình dài: đối chiếu hành trình, số lượng dây và điều kiện môi trường của từng máy trước khi chọn mã.

Danh sách trên mang tính định hướng. Hai máy cùng loại vẫn có thể dùng mã khác nhau do số lượng dây, bán kính uốn, tốc độ, gia tốc, hành trình và môi trường không giống nhau. Mã cuối cùng cần được chốt từ dữ liệu đo và bảng kỹ thuật.

6.2. Khi nào cần chuyển sang series khác?

Nên chuyển sang series lớn hơn khi chiều cao trong không đủ, đầu nối không thể bố trí hợp lý hoặc bó dây cần nhiều khoảng dự phòng. Nên xem lại series nhỏ hơn khi xích quá rộng so với bó dây, làm tăng kích thước lắp và tạo khoảng di chuyển ngang không cần thiết. So sánh đúng phải thực hiện sau khi đã vẽ mặt cắt bó dây.

7. Kiểm tra và bảo trì xích dẫn cáp PT-65

7.1. Các vị trí cần kiểm tra định kỳ

Lịch kiểm tra phụ thuộc số chu kỳ, môi trường và mức độ quan trọng của máy. Các vị trí chính gồm đầu nối, điểm cố định cáp, vùng uốn, nhánh chạy trên máng và khu vực đảo chiều. Quan sát cáp để phát hiện vết mài, ép dẹt, xoắn hoặc dịch chuyển khỏi vị trí ban đầu.

Trong khu vực có bụi hoặc phoi, cần vệ sinh vật lạ trước khi chúng đi vào khớp hoặc lòng xích. Khi bổ sung dây mới, phải tính lại tiết diện, khối lượng và bán kính uốn của toàn bộ bó dây. Sau mọi thay đổi cần chạy thử lại toàn hành trình.

7.2. Dấu hiệu cần dừng máy để xử lý

Cần kiểm tra ngay khi xích phát ra tiếng bất thường, lệch khỏi máng, võng nhiều hơn trước, bung cầu, kẹt mắt hoặc cọ vào khung. Nếu cáp bị kéo căng ở một đầu hoặc dồn trong vòng uốn, không nên chỉ chỉnh độ chùng tạm thời; cần xem lại điểm cấp dây, chiều dài và cách cố định.

8. Những lỗi thường gặp khi chọn xích nhựa PT-65

  • Chọn Bi vừa khít với bó dây và không để khoảng dịch chuyển.
  • Chọn R theo xích có sẵn thay vì theo cáp hoặc ống có yêu cầu uốn lớn nhất.
  • Bỏ qua kích thước đầu nối, khiến việc luồn hoặc thay cáp gặp khó khăn.
  • Siết bó dây quá chặt trong đoạn chuyển động hoặc không chống kéo ở hai đầu.
  • Không kiểm tra H và D, dẫn đến va chạm với khung hoặc nắp máy.
  • Dùng cầu hở tại nơi phoi rơi trực tiếp hoặc hiểu cầu kín là kết cấu kín nước.
  • Tăng chiều dài tùy ý mà không kiểm tra điểm cấp dây, làm xích dồn hoặc võng.

9. Câu hỏi thường gặp về PT-65 cầu kín

Có thể chọn mã chỉ từ chiều rộng bó dây không?

Không. Ngoài Bi còn phải kiểm tra Hi, phần tử lớn nhất, bán kính uốn, hành trình, khối lượng bó dây, đầu nối và không gian lắp. Chiều rộng chỉ là một trong các thông số quyết định.

Có thể đặt cáp điện và ống khí trong cùng xích không?

Có thể trong nhiều cấu hình nếu kích thước và điều kiện hệ thống cho phép. Tuy nhiên cần phân nhóm, duy trì khoảng dịch chuyển và đánh giá giải pháp chia khoang khi có chênh lệch đường kính lớn hoặc yêu cầu chống nhiễu.

Nên chọn bán kính R lớn nhất để cáp bền hơn không?

R cần đủ lớn so với yêu cầu của cáp nhưng phải phù hợp với không gian máy. R quá lớn làm tăng H và D; R quá nhỏ gây uốn gắt. Nên chọn mức tiêu chuẩn đáp ứng datasheet cáp và bản vẽ lắp.

Khi nào cần dùng máng dẫn hướng?

Nhu cầu máng phụ thuộc hành trình, khả năng tự đỡ, tải bó dây và hướng lắp. Khi nhánh xích không duy trì được chuyển động ổn định hoặc có nguy cơ lệch ngang, cần đánh giá máng đỡ theo điều kiện thực tế.

Cầu kín có chống nước hoàn toàn không?

Không nên mặc định như vậy. Cầu kín tăng mức che phủ cho bó dây nhưng khả năng làm việc với nước, hóa chất hoặc nhiệt độ đặc biệt cần được xác nhận theo cấu tạo và điều kiện sử dụng cụ thể.

Cần gửi thông tin gì để nhận tư vấn đúng mã?

Nên gửi hành trình, danh sách dây và ống, đường kính ngoài, bán kính uốn tối thiểu, kích thước đầu nối, không gian lắp, ảnh vị trí máy và yêu cầu môi trường. Bản vẽ bố trí sẽ giúp việc chọn mã nhanh và rõ ràng hơn.

10. Liên hệ tư vấn xích dẫn cáp PT-65

Để chọn đúng xích nhựa luồn dây điện kín PT-65, khách hàng có thể gửi mặt cắt bó dây, hành trình máy, bán kính uốn, ảnh vị trí lắp và yêu cầu về môi trường. PT Việt Nam sẽ dựa trên dữ liệu này để đối chiếu mã, chiều rộng trong, bán kính R, chiều dài và đầu nối phù hợp.

Trước khi đặt hàng, hãy kiểm tra lại series, kiểu cầu kín, Hi, Bi, R, chiều dài hoặc số mắt, đầu nối và số lượng. Các ảnh và bảng trên trang giúp đối chiếu nhanh; file PDF đầy đủ có thể tải tại tab “Bản vẽ kỹ thuật”.
