Xích dẫn cáp PT-55 Series cầu hở là giải pháp dẫn hướng dây điện, cáp tín hiệu, ống khí và ống dầu trong các cơ cấu chuyển động qua lại. Sản phẩm giúp tuyến dây đi theo quỹ đạo ổn định, hạn chế tình trạng dây rơi tự do, mắc vào chi tiết máy hoặc bị kéo căng khi cụm trượt đổi vị trí.
Với chiều cao trong Hi = 55 mm, dải chiều rộng trong Bi = 50-250 mm, bước xích 82 mm và các lựa chọn bán kính R100/R125/R150/R200/R250/R300, PT-55 cầu hở phù hợp cho nhiều cấu hình máy khác nhau. Bài viết dưới đây trình bày đầy đủ bản vẽ, thông số, cách chọn mã, tính chiều dài, bố trí dây, lắp đặt và bảo trì để người dùng có thể đối chiếu trước khi yêu cầu báo giá.
1. Tổng quan về xích dẫn cáp PT-55 cầu hở
1.1. Vai trò của xích nhựa trong hệ thống chuyển động
PT-55 thuộc dòng có lòng xích lớn, phù hợp cho cụm máy sử dụng nhiều cáp động lực, cáp điều khiển và ống dẫn đi chung theo hành trình. Khi cụm máy di chuyển, xích giữ cho dây và ống uốn theo một bán kính đã xác định. Nhờ đó, chuyển động của bó dây có thể được dự đoán và kiểm soát tốt hơn so với cách để dây tự do.
Xích dẫn cáp không thay thế yêu cầu chọn đúng loại cáp động. Cáp đặt bên trong vẫn cần phù hợp với chuyển động lặp lại và bán kính uốn của hệ thống. Hiệu quả sử dụng phụ thuộc đồng thời vào mã xích, cáp, vị trí cố định hai đầu, kết cấu đỡ và chất lượng lắp đặt.
1.2. Đặc điểm của phiên bản cầu hở
Phiên bản cầu hở có ưu điểm là dễ quan sát bó dây, thuận tiện mở để bổ sung hoặc thay cáp và phù hợp với vị trí cần bảo trì thường xuyên. Kiểu kết cấu này thường được cân nhắc cho khu vực tương đối sạch, ít phoi hoặc nơi khả năng tiếp cận nhanh được ưu tiên. Nếu phoi, bụi hoặc vật lạ có thể rơi trực tiếp vào lòng xích, cần xem xét phiên bản cầu kín hoặc bổ sung giải pháp che chắn phù hợp.
Với PT-55, chọn đúng tiết diện chưa đủ. Cần tính cả khối lượng tuyến dây và khả năng tự đỡ vì bó cáp lớn có thể làm thay đổi trạng thái của nhánh trên khi máy đảo chiều. Đây là lý do việc chọn xích cần dựa trên bản vẽ và mặt cắt bó dây thay vì chỉ chọn theo chiều dài hoặc theo mã đang có sẵn trên một máy khác.
2. Bản vẽ và tài liệu kỹ thuật PT-55

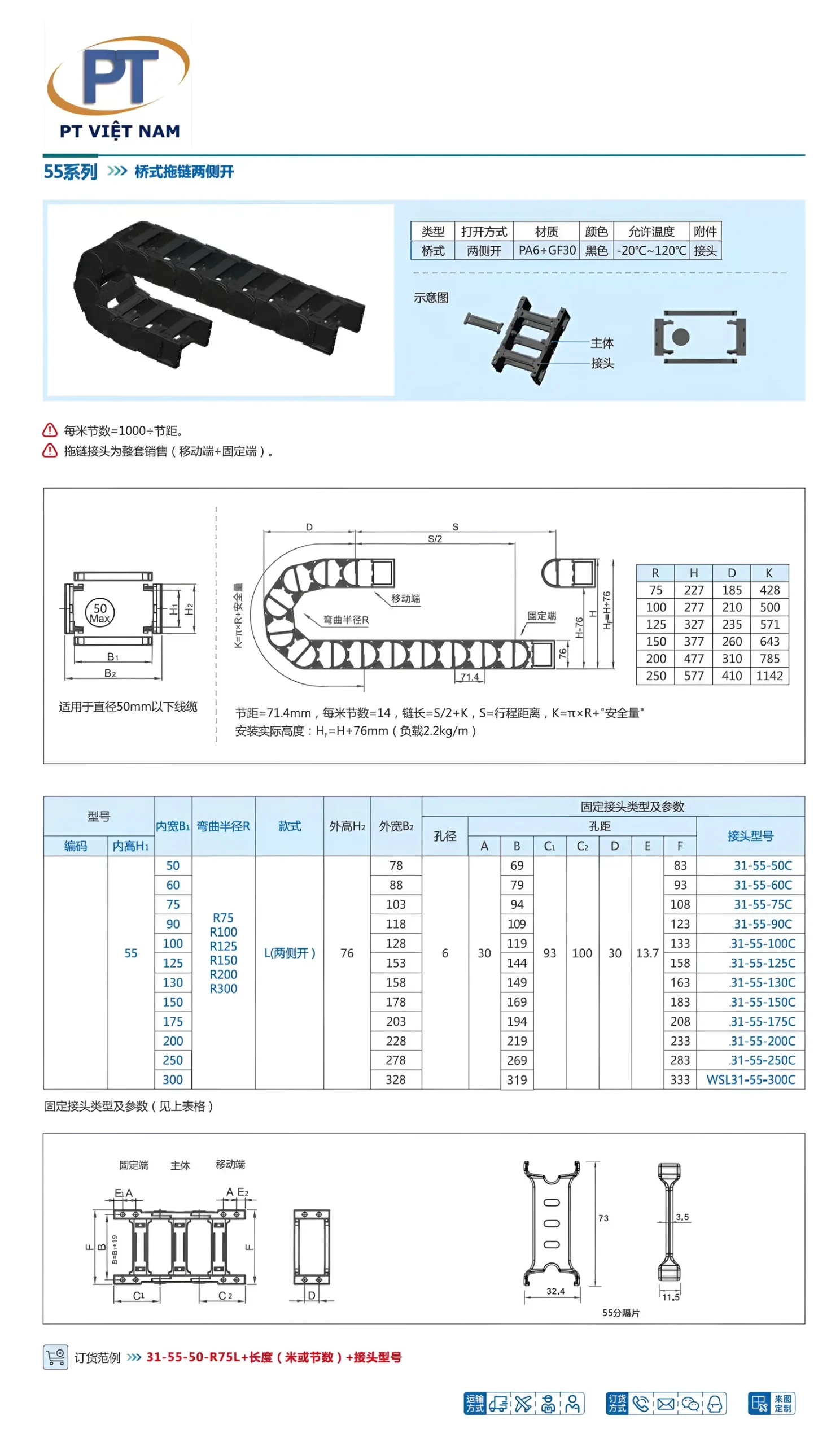

Hai ảnh dưới đây được chuyển trực tiếp từ file PDF thông số PT-55 mới nhất. Tài liệu thể hiện sơ đồ hành trình, mặt cắt, phụ kiện chia ngăn, bảng mã T55.0.1–T55.0.9, biểu đồ tải trọng, cấu tạo mắt xích, đầu nối cố định và ví dụ đặt hàng.
Tiêu đề trên đồ họa ghi “Xích nhựa kín dòng PT-55”. Theo xác nhận cập nhật, bộ thông số series, kích thước và hướng dẫn trong file này được dùng chung cho cả PT-55 cầu kín và PT-55 cầu hở. Khi đặt hàng vẫn cần ghi rõ kiểu cầu để nhận đúng cấu hình sản phẩm.
Tải PDF thông số kỹ thuật tổng hợp PT-55
Khi đọc bản vẽ, Hi và Bi là kích thước lòng xích; Ha và Ba là kích thước bên ngoài. R là bán kính uốn. H, D và K thay đổi theo R, được dùng để kiểm tra không gian lắp và tính chiều dài tuyến xích. Các kích thước A–F thuộc đầu nối cố định và phải đối chiếu theo đúng mã dòng.
3. Thông số kỹ thuật xích nhựa PT-55 cầu hở
3.1. Thông số chính theo PDF mới
- Chiều cao trong Hi: 55 mm; chiều cao ngoài Ha: 75 mm.
- Chiều rộng trong Bi: 50, 60, 75, 100, 125, 150, 175, 200 hoặc 250 mm tùy mã.
- Bán kính uốn R: 100, 125, 150, 200, 250 hoặc 300 mm.
- Bước xích: 82 mm; tài liệu quy đổi 13 mắt trên mỗi mét.
- Khả năng bố trí cáp: mặt cắt ghi dùng cho cáp có đường kính không vượt quá 50 mm.
- Kiểu sản phẩm trên trang: cầu hở; các thông số series dưới đây dùng chung theo file PDF mới và xác nhận cập nhật.
3.2. Kích thước H, D và K theo bán kính uốn
Chọn cột bán kính R đã chốt để đọc đúng chiều cao lắp H, khoảng nhô D và hệ số chiều dài K. Toàn bộ giá trị trong bảng tính bằng milimét.
| Thông số | R100 | R125 | R150 | R200 | R250 | R300 |
|---|
| H | 276 | 326 | 376 | 476 | 576 | 676 |
| D | 219 | 244 | 269 | 319 | 369 | 419 |
| K | 480 | 560 | 640 | 800 | 960 | 1120 |
3.3. Bảng mã T55.0.1–T55.0.9 và kích thước đầu nối
Tất cả mã trong bảng có thể chọn R100/R125/R150/R200/R250/R300. Đường kính lỗ là Ø8 mm. A–F là kích thước của đầu nối cố định theo hình ở trang 2 của PDF.
| Mã dòng | Hi | Bi | Ha | Ba | Ø lỗ | A | B | C | D | E | F |
|---|
| T55.0.1 | 55 | 50 | 75 | 83 | 8 | 16,5 | 22 (2×22) | 70 | 83 | – | – |
| T55.0.2 | 55 | 60 | 75 | 90 | 8 | 16,5 | 22 (2×22) | 80 | 93 | – | – |
| T55.0.3 | 55 | 75 | 75 | 115 | 8 | 16,5 | 22 (2×22) | 95 | 108 | – | – |
| T55.0.4 | 55 | 100 | 75 | 140 | 8 | 16,5 | 22 (2×22) | 120 | 133 | – | – |
| T55.0.5 | 55 | 125 | 75 | 190 | 8 | 16,5 | 22 (2×22) | 145 | 158 | – | – |
| T55.0.6 | 55 | 150 | 75 | 215 | 8 | 16,5 | 22 (2×22) | 170 | 183 | – | – |
| T55.0.7 | 55 | 175 | 75 | 230 | 8 | 16,5 | 22 (2×22) | 195 | 208 | – | – |
| T55.0.8 | 55 | 200 | 75 | 240 | 8 | 16,5 | 22 (2×22) | 215 | 233 | – | – |
| T55.0.9 | 55 | 250 | 75 | 283 | 8 | 16,5 | 22 (2×22) | 275 | 258 | – | – |
Cần đọc nguyên một hàng theo mã đã chọn. Ví dụ, T55.0.1 có Bi 50 mm, Ba 83 mm, C 70 mm và D 83 mm; T55.0.9 có Bi 250 mm, Ba 283 mm, C 275 mm và D 258 mm. Không ghép Bi của một mã với kích thước đầu nối của mã khác.
3.4. Biểu đồ tải, đầu nối và phụ kiện
Trang 2 phân biệt FLG là chiều dài treo không đỡ với nhánh trên thẳng và FLB là chiều dài treo không đỡ cho phép võng an toàn. Trên biểu đồ, vùng đến khoảng 2 m thể hiện mức tải 45 kg/m; sau mốc này tải cho phép giảm nhanh theo chiều dài treo. Khi thiết kế cần đọc trực tiếp đường FLG hoặc FLB và kiểm tra lại với hành trình, tải bó dây, hướng lắp cùng điều kiện vận hành thực tế.
Đầu nối cố định được minh họa với ba lỗ Ø8 trên mỗi mặt; tài liệu ghi A = 16,5 mm và B = 22 (2×22) mm. Phụ kiện chia ngăn cho phép lắp một vách ngăn đứng hoặc một vách ngăn ngang trên mỗi mắt xích. Các phụ kiện cần được chốt theo cách bố trí cáp và ống thực tế.
4. Hướng dẫn chọn mã xích dẫn cáp PT-55
4.1. Khảo sát bó dây và không gian máy
Trọng tâm khảo sát của PT-55 là khối lượng bó dây, đường kính từng ống, cách chia khoang và khả năng đỡ xích trên toàn hành trình. Hãy lập danh sách từng dây và ống, ghi đường kính ngoài, kích thước đầu nối, bán kính uốn tối thiểu và chức năng. Nếu đầu nối phải đi xuyên qua lòng xích, kích thước đầu nối cũng phải được tính, không chỉ đường kính thân cáp.
Tiếp theo, đo hành trình S, vị trí cấp dây cố định, chiều cao khoang máy, chiều rộng cho phép và khoảng trống ở vùng uốn. Nên chụp một ảnh tổng thể để thấy hướng di chuyển và một ảnh cận cảnh hai đầu tuyến xích. Với máy cải tạo, cần ghi lại nguyên nhân thay xích cũ như gãy mắt, cọ cáp, võng hoặc va chạm.
4.2. Chọn chiều rộng trong Bi và chiều cao trong Hi
Hi phải lớn hơn kích thước theo chiều cao của phần tử lớn nhất sau khi sắp xếp. Bi được chọn từ tổng bề rộng thực tế của các nhóm dây cộng khoảng dịch chuyển cần thiết. Không nên ép dây sát thành hoặc lấp kín toàn bộ tiết diện vì cáp cần có khả năng dịch chuyển nhẹ khi xích uốn.
Ngược lại, lòng xích quá rộng cũng chưa chắc tốt. Khoảng trống ngang quá lớn làm dây có thể va qua lại, xoắn hoặc chồng lên nhau khi máy đảo chiều. Nếu trong bó có cáp động lực, cáp tín hiệu và ống dẫn, nên chia vùng rõ ràng; trường hợp cần thiết có thể dùng giải pháp phân khoang phù hợp với cấu tạo xích.
Nếu đầu nối hoặc bó dây cần chiều cao trong lớn hơn, PT-65 là lựa chọn cần so sánh; nếu bó dây nhỏ, nên cân nhắc lại PT-45 để tránh tăng kích thước không cần thiết.
4.3. Chọn bán kính uốn R
R phải bằng hoặc lớn hơn bán kính uốn tối thiểu của phần tử có yêu cầu cao nhất trong bó. Không thể suy ra chính xác R chỉ từ đường kính ngoài vì hai loại cáp cùng đường kính có thể có cấu tạo và giới hạn uốn khác nhau. Nguồn phù hợp nhất là datasheet của cáp hoặc xác nhận từ nhà cung cấp.
Chọn R lớn giúp vòng uốn thoải hơn nhưng làm tăng chiều cao H và khoảng nhô D. Vì vậy, sau khi chọn R cần kiểm tra lại bản vẽ khoang máy. Chọn R lớn nhất theo thói quen có thể gây va chạm; chọn R quá nhỏ có thể tạo ứng suất uốn không cần thiết lên cáp.
4.4. Chọn cầu kín hay cầu hở
Phiên bản cầu hở phù hợp khi cần tiếp cận dây nhanh và khu vực tương đối sạch. Phiên bản cầu kín tăng mức che phủ khi có bụi, phoi nhỏ hoặc nguy cơ vật lạ chạm trực tiếp vào dây. Lựa chọn này phải dựa vào môi trường thực tế, tần suất bảo trì và vị trí lắp, không chỉ dựa vào hình thức bên ngoài.
5. Tính chiều dài và lắp đặt PT-55 đúng kỹ thuật
5.1. Tính chiều dài theo hành trình và kiểm tra tải treo
PDF mới quy định chiều dài xích theo công thức L = S/2 + K, trong đó S là hành trình. Tài liệu giải thích K gồm π × R, lượng an toàn và thêm một bước xích. Khi tính nhanh có thể dùng K trong bảng: 480, 560, 640, 800, 960 hoặc 1120 mm tương ứng R100, R125, R150, R200, R250 hoặc R300.
Sau khi có chiều dài, cần mô phỏng hai đầu hành trình và kiểm tra H, D, HF = H + 75, vùng vòng cung cùng khoảng cách đến khung máy. Biểu đồ tải trên trang 2 phải được dùng để đánh giá nhánh treo theo FLG hoặc FLB. Nếu hành trình hoặc tải vượt vùng tự đỡ phù hợp, cần xem xét máng dẫn hướng và phương án đỡ thay vì tự ý tăng chiều dài.
Ví dụ đặt hàng trong PDF dùng cấu hình Hi 55 mm, Bi 50 mm, R100, dài 1.000 mm tương đương 13 mắt: xích PT-55-1 R100, 1.000 mm/13 mắt và đầu nối PT-55-1 một bộ. Khi gửi yêu cầu thực tế vẫn nên ghi rõ kiểu cầu, mã T55.0.x, bán kính R, chiều dài hoặc số mắt, bộ đầu nối và phụ kiện chia ngăn.
5.2. Bố trí cáp và ống trong lòng xích
Cáp phải được tháo khỏi cuộn theo đúng chiều để không bị xoắn trước khi luồn. Các phần tử khác nhau về đường kính, khối lượng hoặc chức năng nên được phân nhóm. Không dùng dây rút siết chặt toàn bộ bó dây dọc theo đoạn chuyển động vì cách này cản trở dịch chuyển tương đối khi xích uốn.
Hai đầu cáp cần có giải pháp chống kéo phù hợp để lực không truyền trực tiếp vào đầu nối thiết bị. Phần nằm trong xích phải đủ chùng để không căng khi xích duỗi, đồng thời không dư quá mức làm dây dồn trong vòng uốn. Ống khí và ống dầu cần không gian để biến dạng tự nhiên.
5.3. Các bước lắp đặt và chạy thử
- Đối chiếu mã, Hi, Bi, R, chiều dài và đầu nối với bản vẽ lắp.
- Kiểm tra tuyến chuyển động, bề mặt đỡ và vị trí bắt hai đầu.
- Trải thẳng cáp, phân nhóm và xác nhận đầu nối trước khi luồn.
- Đặt dây vào xích theo thứ tự, tránh xoắn, tránh ép và tránh chồng lớp tùy ý.
- Cố định hai đầu xích và bố trí chống kéo cho từng nhóm dây.
- Chạy máy ở tốc độ thấp qua toàn hành trình, quan sát vùng uốn và điểm đảo chiều.
- Kiểm tra lại vít, cầu xích, độ chùng của cáp và dấu hiệu cọ trước khi nghiệm thu.
Nhờ phần cầu hở, kỹ thuật viên có thể quan sát nhanh vị trí dây. Dù vậy, mọi thao tác chạm vào tuyến xích vẫn phải thực hiện khi máy đã dừng an toàn. Sau vài chu kỳ đầu, bó dây có thể tự sắp xếp nhẹ, vì vậy nên kiểm tra lại trước khi đưa máy về chế độ vận hành bình thường.
6. Ứng dụng của xích nhựa luồn dây điện PT-55
6.1. Nhóm thiết bị phù hợp
- Máy cnc và máy cắt có bó cáp lớn: đối chiếu hành trình, số lượng dây và điều kiện môi trường của từng máy trước khi chọn mã.
- Máy ép nhựa hoặc thiết bị tạo hình: đối chiếu hành trình, số lượng dây và điều kiện môi trường của từng máy trước khi chọn mã.
- Robot và cụm trượt công nghiệp: đối chiếu hành trình, số lượng dây và điều kiện môi trường của từng máy trước khi chọn mã.
- Băng tải, dây chuyền tự động hóa và máy chuyên dụng: đối chiếu hành trình, số lượng dây và điều kiện môi trường của từng máy trước khi chọn mã.
Danh sách trên mang tính định hướng. Hai máy cùng loại vẫn có thể dùng mã khác nhau do số lượng dây, bán kính uốn, tốc độ, gia tốc, hành trình và môi trường không giống nhau. Mã cuối cùng cần được chốt từ dữ liệu đo và bảng kỹ thuật.
6.2. Khi nào cần chuyển sang series khác?
Nên chuyển sang series lớn hơn khi chiều cao trong không đủ, đầu nối không thể bố trí hợp lý hoặc bó dây cần nhiều khoảng dự phòng. Nên xem lại series nhỏ hơn khi xích quá rộng so với bó dây, làm tăng kích thước lắp và tạo khoảng di chuyển ngang không cần thiết. So sánh đúng phải thực hiện sau khi đã vẽ mặt cắt bó dây.
7. Kiểm tra và bảo trì xích dẫn cáp PT-55
7.1. Các vị trí cần kiểm tra định kỳ
Lịch kiểm tra phụ thuộc số chu kỳ, môi trường và mức độ quan trọng của máy. Các vị trí chính gồm đầu nối, điểm cố định cáp, vùng uốn, nhánh chạy trên máng và khu vực đảo chiều. Quan sát cáp để phát hiện vết mài, ép dẹt, xoắn hoặc dịch chuyển khỏi vị trí ban đầu.
Trong khu vực có bụi hoặc phoi, cần vệ sinh vật lạ trước khi chúng đi vào khớp hoặc lòng xích. Khi bổ sung dây mới, phải tính lại tiết diện, khối lượng và bán kính uốn của toàn bộ bó dây. Sau mọi thay đổi cần chạy thử lại toàn hành trình.
7.2. Dấu hiệu cần dừng máy để xử lý
Cần kiểm tra ngay khi xích phát ra tiếng bất thường, lệch khỏi máng, võng nhiều hơn trước, bung cầu, kẹt mắt hoặc cọ vào khung. Nếu cáp bị kéo căng ở một đầu hoặc dồn trong vòng uốn, không nên chỉ chỉnh độ chùng tạm thời; cần xem lại điểm cấp dây, chiều dài và cách cố định.
8. Những lỗi thường gặp khi chọn xích nhựa PT-55
- Chọn Bi vừa khít với bó dây và không để khoảng dịch chuyển.
- Chọn R theo xích có sẵn thay vì theo cáp hoặc ống có yêu cầu uốn lớn nhất.
- Bỏ qua kích thước đầu nối, khiến việc luồn hoặc thay cáp gặp khó khăn.
- Siết bó dây quá chặt trong đoạn chuyển động hoặc không chống kéo ở hai đầu.
- Không kiểm tra H và D, dẫn đến va chạm với khung hoặc nắp máy.
- Dùng cầu hở tại nơi phoi rơi trực tiếp hoặc hiểu cầu kín là kết cấu kín nước.
- Tăng chiều dài tùy ý mà không kiểm tra điểm cấp dây, làm xích dồn hoặc võng.
9. Câu hỏi thường gặp về PT-55 cầu hở
Có thể chọn mã chỉ từ chiều rộng bó dây không?
Không. Ngoài Bi còn phải kiểm tra Hi, phần tử lớn nhất, bán kính uốn, hành trình, khối lượng bó dây, đầu nối và không gian lắp. Chiều rộng chỉ là một trong các thông số quyết định.
Có thể đặt cáp điện và ống khí trong cùng xích không?
Có thể trong nhiều cấu hình nếu kích thước và điều kiện hệ thống cho phép. Tuy nhiên cần phân nhóm, duy trì khoảng dịch chuyển và đánh giá giải pháp chia khoang khi có chênh lệch đường kính lớn hoặc yêu cầu chống nhiễu.
Nên chọn bán kính R lớn nhất để cáp bền hơn không?
R cần đủ lớn so với yêu cầu của cáp nhưng phải phù hợp với không gian máy. R quá lớn làm tăng H và D; R quá nhỏ gây uốn gắt. Nên chọn mức tiêu chuẩn đáp ứng datasheet cáp và bản vẽ lắp.
Khi nào cần dùng máng dẫn hướng?
Nhu cầu máng phụ thuộc hành trình, khả năng tự đỡ, tải bó dây và hướng lắp. Khi nhánh xích không duy trì được chuyển động ổn định hoặc có nguy cơ lệch ngang, cần đánh giá máng đỡ theo điều kiện thực tế.
Cầu kín có chống nước hoàn toàn không?
Không nên mặc định như vậy. Cầu kín tăng mức che phủ cho bó dây nhưng khả năng làm việc với nước, hóa chất hoặc nhiệt độ đặc biệt cần được xác nhận theo cấu tạo và điều kiện sử dụng cụ thể.
Cần gửi thông tin gì để nhận tư vấn đúng mã?
Nên gửi hành trình, danh sách dây và ống, đường kính ngoài, bán kính uốn tối thiểu, kích thước đầu nối, không gian lắp, ảnh vị trí máy và yêu cầu môi trường. Bản vẽ bố trí sẽ giúp việc chọn mã nhanh và rõ ràng hơn.
10. Liên hệ tư vấn xích dẫn cáp PT-55
Để chọn đúng xích nhựa luồn dây điện cầu hở PT-55, khách hàng có thể gửi mặt cắt bó dây, hành trình máy, bán kính uốn, ảnh vị trí lắp và yêu cầu về môi trường. PT Việt Nam sẽ dựa trên dữ liệu này để đối chiếu mã, chiều rộng trong, bán kính R, chiều dài và đầu nối phù hợp.
Trước khi đặt hàng, hãy kiểm tra lại series, kiểu cầu hở, Hi, Bi, R, chiều dài hoặc số mắt, đầu nối và số lượng. Các ảnh và bảng trên trang giúp đối chiếu nhanh; file PDF đầy đủ có thể tải tại tab “Bản vẽ kỹ thuật”.
