Xích dẫn cáp PT-45 Series – Xích nhựa luồn dây điện cầu hở

Mã sản phẩm: PT-45
Thương hiệu: PT
Xuất xứ: Trung Quốc
Tình trạng: Sẵn hàng

Gọi ngay lấy báo giá tốt nhất!

Đặt nhanh qua điện thoại

Xích dẫn cáp PT-45 Series dạng cầu là dòng xích nhựa luồn dây điện có chiều cao trong 45 mm, dùng để dẫn hướng và bảo vệ dây điện, cáp tín hiệu, ống khí, ống dầu trong hệ thống chuyển động công nghiệp. Kiểu cầu giúp giảm trọng lượng, thao tác dây nhanh và dễ kiểm tra bó cáp trong quá trình bảo trì.

Dòng PT-45 cầu sử dụng cùng nhóm kích thước với PT-45 Series, chiều rộng trong từ 50 đến 200 mm, bán kính uốn R75/R100/R125/R150/R200/R250 và bước xích 71.4 mm. Sản phẩm phù hợp cho máy CNC, máy in, robot, băng tải và trục tuyến tính có bó dây cỡ trung.

Tài liệu kỹ thuật PDF PT-45 cùng kích thước

Hai ảnh dưới đây là bộ ảnh PDF kỹ thuật PT-45 đang dùng cho cùng kích thước series, giữ đầy đủ sơ đồ, đồ thị, bảng thông số, drawing đầu nối và cách đặt hàng.

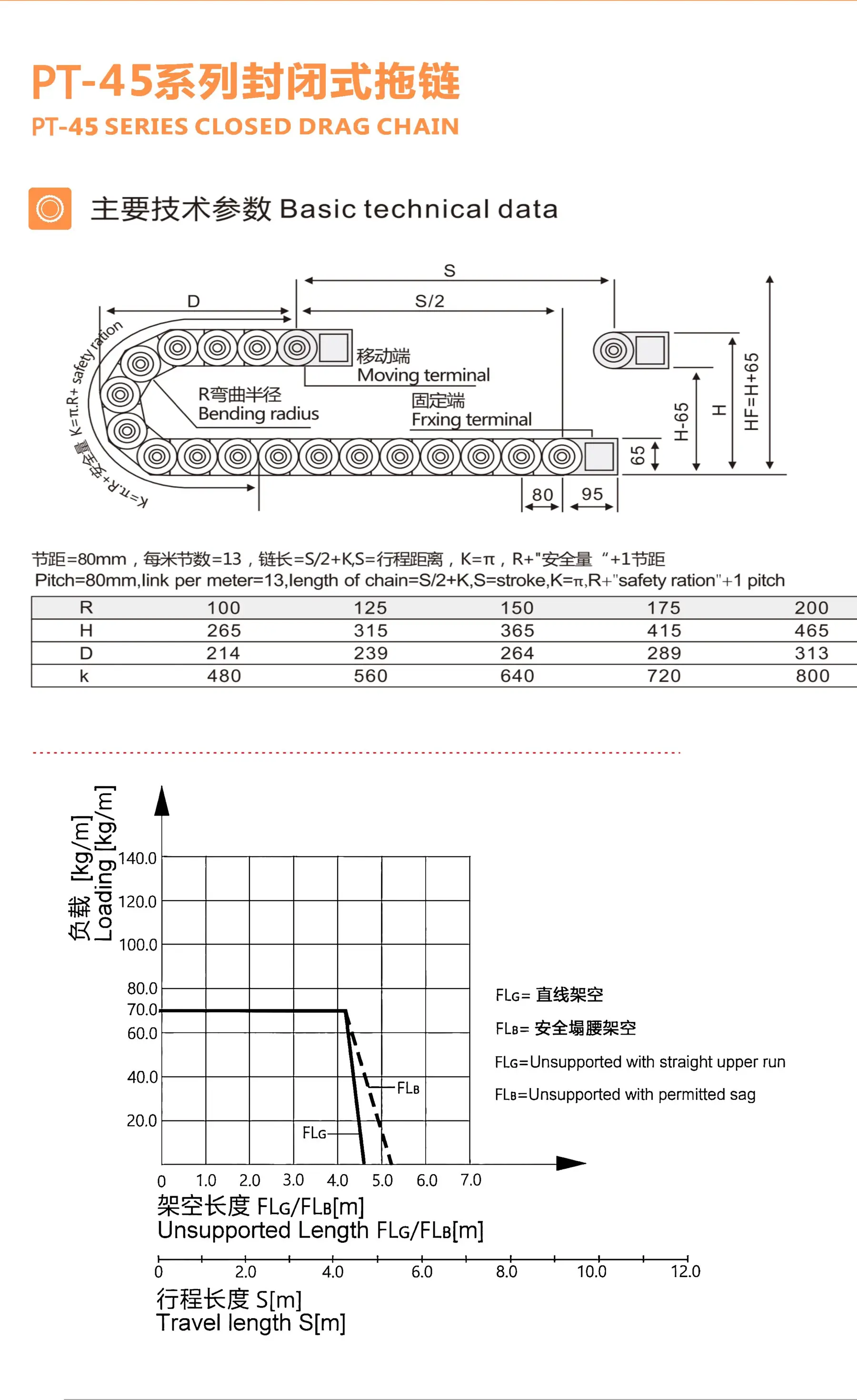

Tài liệu PDF PT-45 trang 1: sơ đồ kỹ thuật, bảng R/H/D/K và đồ thị tải trọng

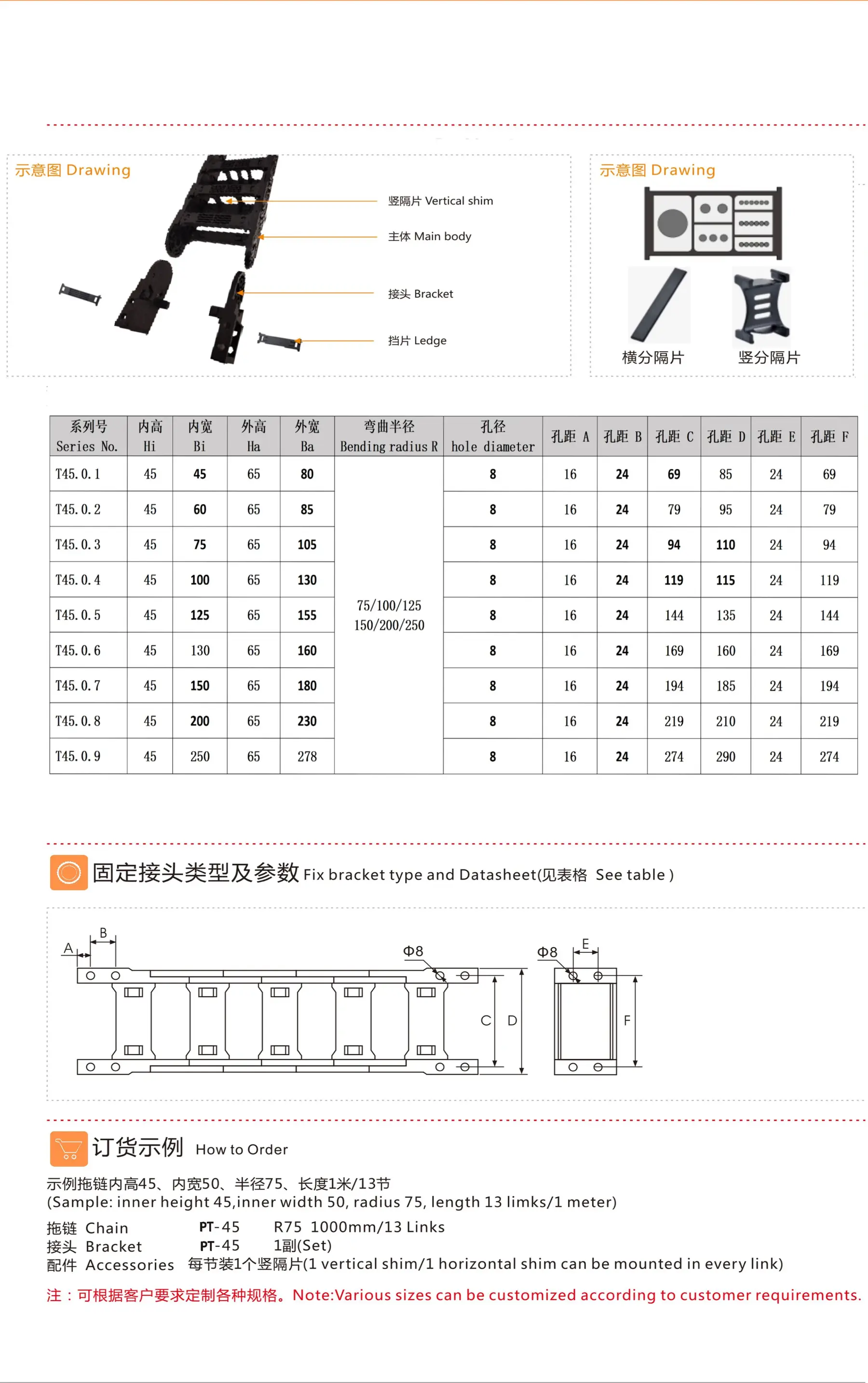

Tài liệu PDF PT-45 trang 2: drawing, bảng thông số, đầu nối và cách đặt hàng

1. Ưu điểm nổi bật của PT-45 cầu

Chiều cao trong 45 mm: phù hợp bó dây/cáp cỡ trung.
Thiết kế cầu mở: dễ thao tác, kiểm tra và bảo trì dây.
Bước xích 71.4 mm: khoảng 14 mắt/mét, thuận tiện tính chiều dài.
Bán kính uốn đa dạng: R75 đến R250 theo tài liệu kỹ thuật.
Dễ chia khoang: có thể dùng phụ kiện ngăn dây để tách cáp nguồn, tín hiệu và ống dẫn.

2. Thông số kỹ thuật tổng quan

Thương hiệu	PT
Dòng sản phẩm	PT-45 Series – loại cầu mở hai bên
Chiều cao trong	Hi = 45 mm
Chiều rộng trong	Bi 50-200 mm
Bán kính uốn	R75/R100/R125/R150/R200/R250
Bước xích	71.4 mm, khoảng 14 mắt/mét

3. Cách chọn mã PT-45 cầu

Để chọn đúng xích dẫn cáp PT-45, cần xác định chiều rộng bó dây, bán kính uốn tối thiểu của dây/cáp lớn nhất, hành trình di chuyển và không gian lắp đặt. Chiều rộng trong Bi nên lớn hơn bó dây sau khi đã chừa khoảng hở, tránh ép dây khi xích chuyển động.

Với hệ thống cần thao tác dây nhanh, môi trường ít phoi và cần giảm khối lượng, PT-45 cầu là lựa chọn phù hợp. Nếu cần che chắn tốt hơn trước bụi, dầu hoặc phoi, nên dùng phiên bản PT-45 kín cùng kích thước.

4. Ứng dụng

Máy CNC, máy khắc, máy cắt và máy in công nghiệp.
Robot, băng tải, trục tuyến tính và hệ thống servo.
Dây chuyền đóng gói, cấp phôi và thiết bị tự động hóa cỡ trung.

5. Liên hệ tư vấn

PT Việt Nam hỗ trợ chọn xích dẫn cáp PT-45 cầu theo kích thước bó dây, hành trình, bán kính uốn và điều kiện làm việc. Khách hàng có thể gửi ảnh vị trí lắp hoặc bản vẽ để được tư vấn cấu hình phù hợp.
