Xích dẫn cáp PT-35 Series – Xích nhựa luồn dây điện kín

Xích dẫn cáp PT-35 Series là dòng xích nhựa luồn dây điện dạng kín, chiều cao trong 35 mm, dùng để bảo vệ dây điện, cáp tín hiệu, ống khí và ống dầu trong hệ thống chuyển động công nghiệp. Sản phẩm phù hợp cho máy CNC, robot, máy đóng gói, dây chuyền tự động hóa và các thiết bị cần dẫn hướng cáp ổn định, gọn gàng, an toàn.

Với chiều rộng trong từ 50 đến 300 mm, bán kính uốn R75/R100/R125/R150/R175/R200 và bước xích 67 mm, xích nhựa dẫn cáp PT-35 đáp ứng nhiều cấu hình lắp đặt khác nhau, từ máy nhỏ gọn đến cụm truyền động có bó cáp vừa.

1. Xích dẫn cáp PT-35 Series là gì?

PT-35 Series Closed Drag Chain là dòng xích dẫn cáp kín của PT, có nhiệm vụ dẫn hướng và bảo vệ bó dây trong quá trình máy di chuyển qua lại. Thiết kế kín giúp hạn chế bụi, phoi, dầu, hơi ẩm hoặc va chạm cơ học tác động trực tiếp vào dây dẫn bên trong.

So với xích cầu mở, dòng kín phù hợp hơn trong môi trường có phoi cắt, bụi công nghiệp hoặc yêu cầu bảo vệ dây cao hơn. Phần nắp có thể mở để phục vụ thao tác luồn dây, kiểm tra, thay thế và bảo trì.

2. Tài liệu kỹ thuật PDF PT-35

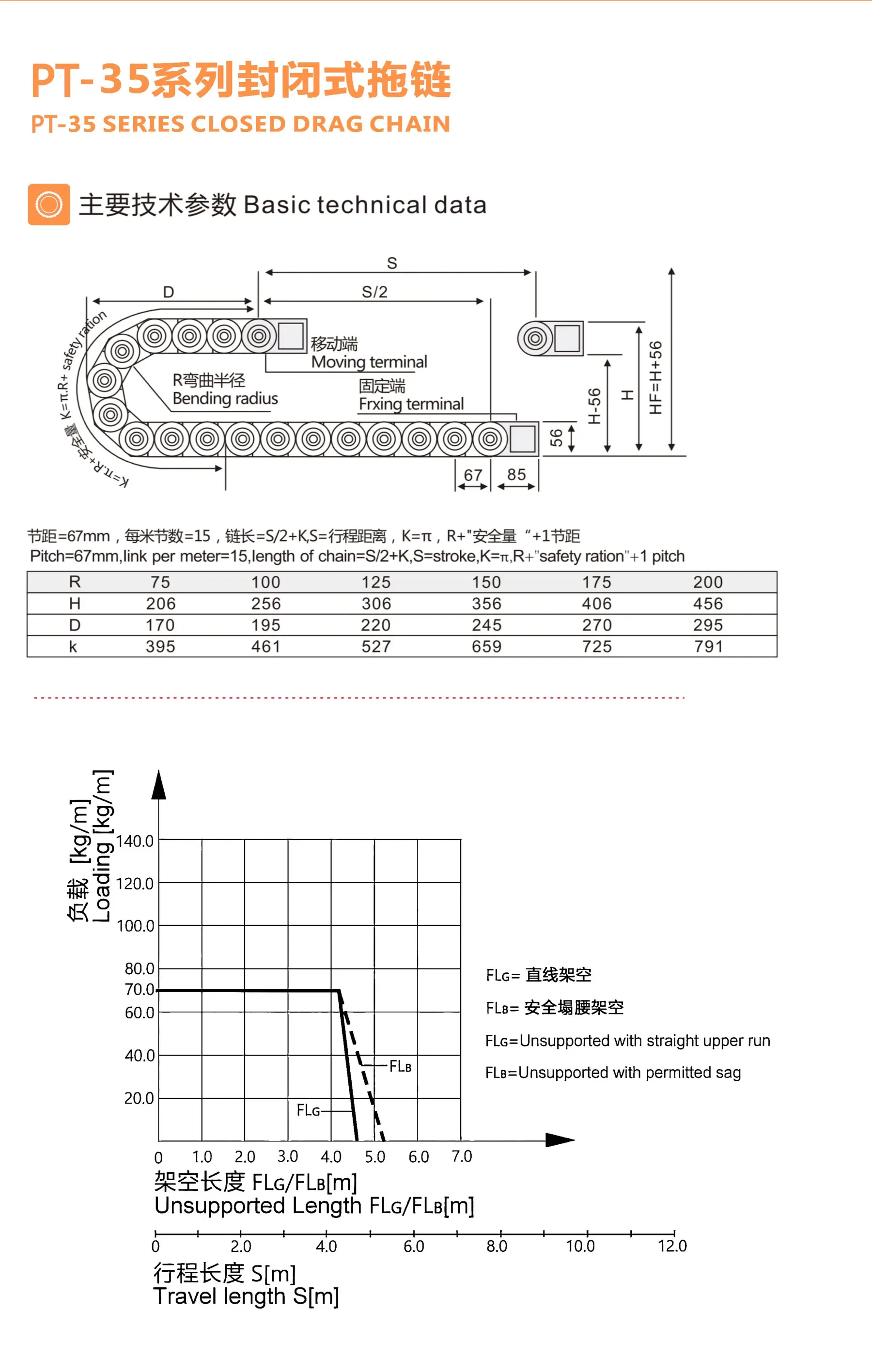

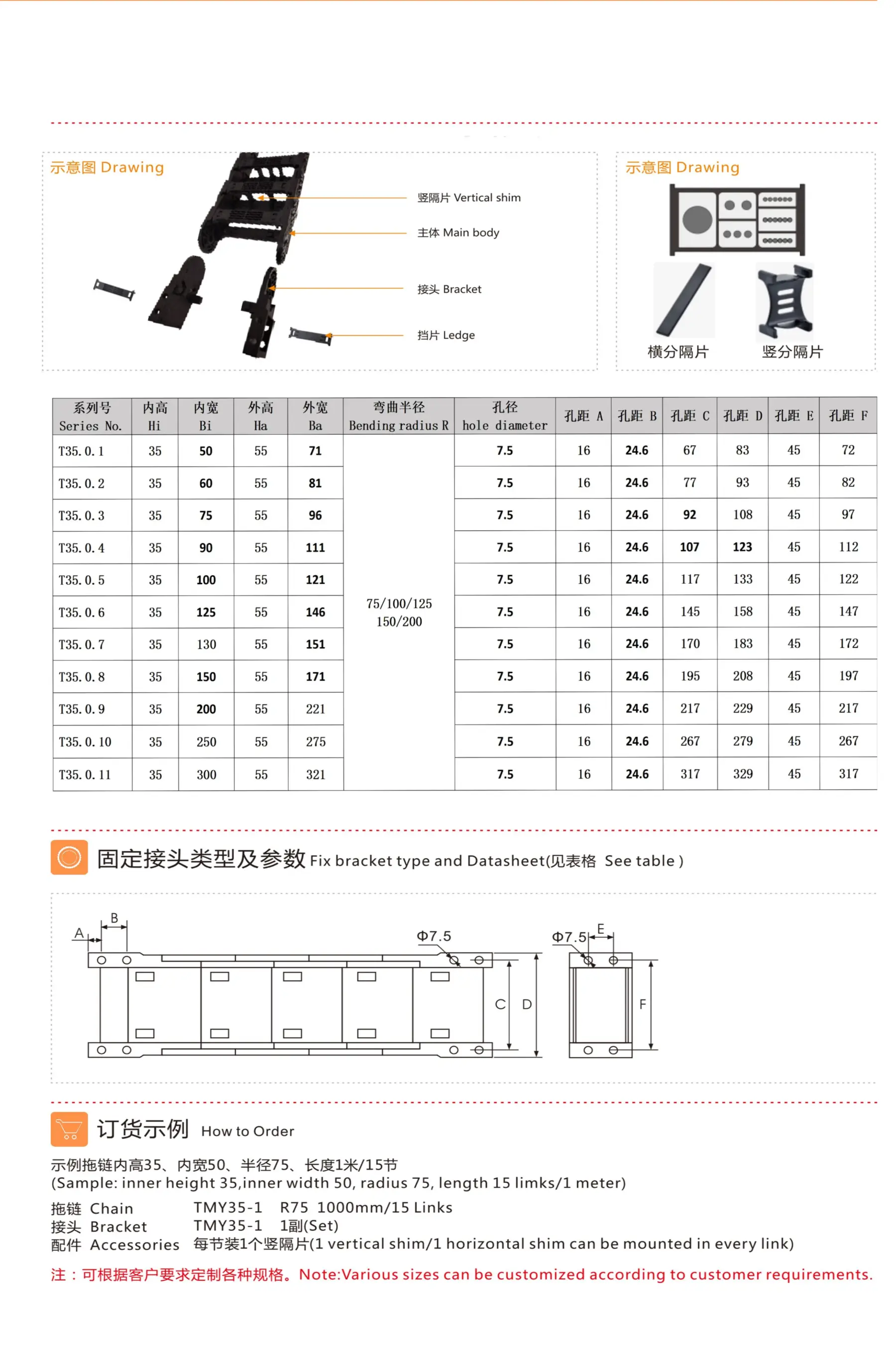

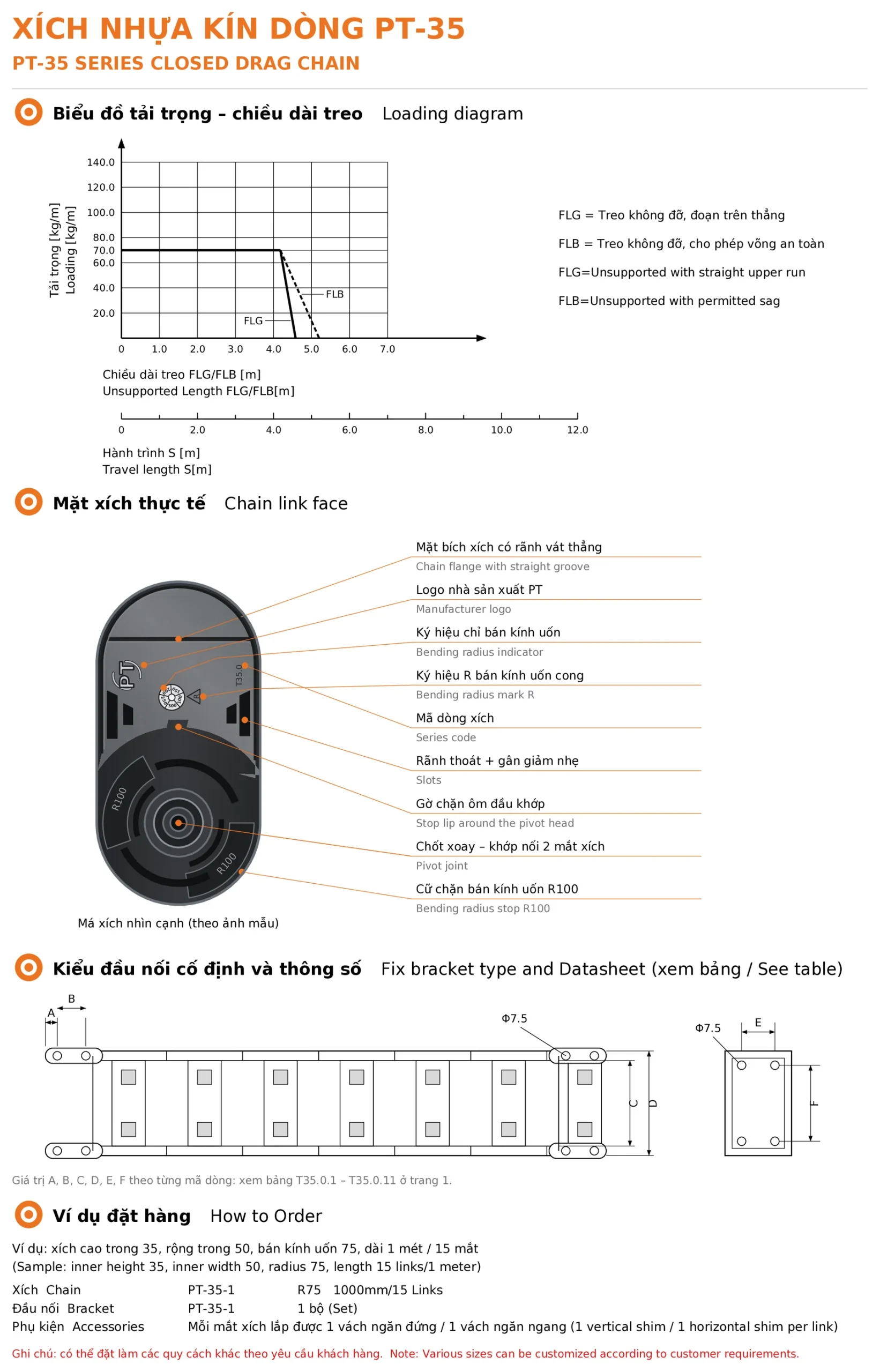

Hai ảnh dưới đây được cắt trực tiếp từ PDF kỹ thuật PT-35, bỏ viền hai bên để nội dung kỹ thuật hiển thị gọn hơn trên trang sản phẩm. Trang 1 gồm sơ đồ lắp đặt, công thức tính chiều dài, bảng R/H/D/K và đồ thị tải trọng. Trang 2 gồm drawing phụ kiện, bảng thông số kích thước, drawing đầu nối và ví dụ đặt hàng.

3. Ưu điểm nổi bật của xích nhựa luồn dây điện PT-35

• Kết cấu kín bảo vệ dây tốt hơn: che chắn bó cáp khỏi bụi bẩn, phoi, dầu và va đập trong quá trình vận hành.
• Nhiều lựa chọn chiều rộng: Bi từ 50 đến 300 mm, phù hợp nhiều kích thước bó cáp và ống dẫn.
• Bán kính uốn đa dạng: R75, R100, R125, R150, R175 và R200 giúp chọn đúng bán kính theo yêu cầu uốn của cáp.
• Bước xích 67 mm: khoảng 15 mắt xích/mét, thuận tiện tính chiều dài xích theo hành trình.
• Dễ bố trí phụ kiện ngăn cáp: hỗ trợ tấm ngăn dọc và tấm ngăn ngang để phân khoang dây điện, ống khí, ống dầu.
• Lắp đặt chắc chắn: đầu nối bracket có lỗ bắt vít đường kính 7.5 mm, thuận tiện cố định hai đầu xích.

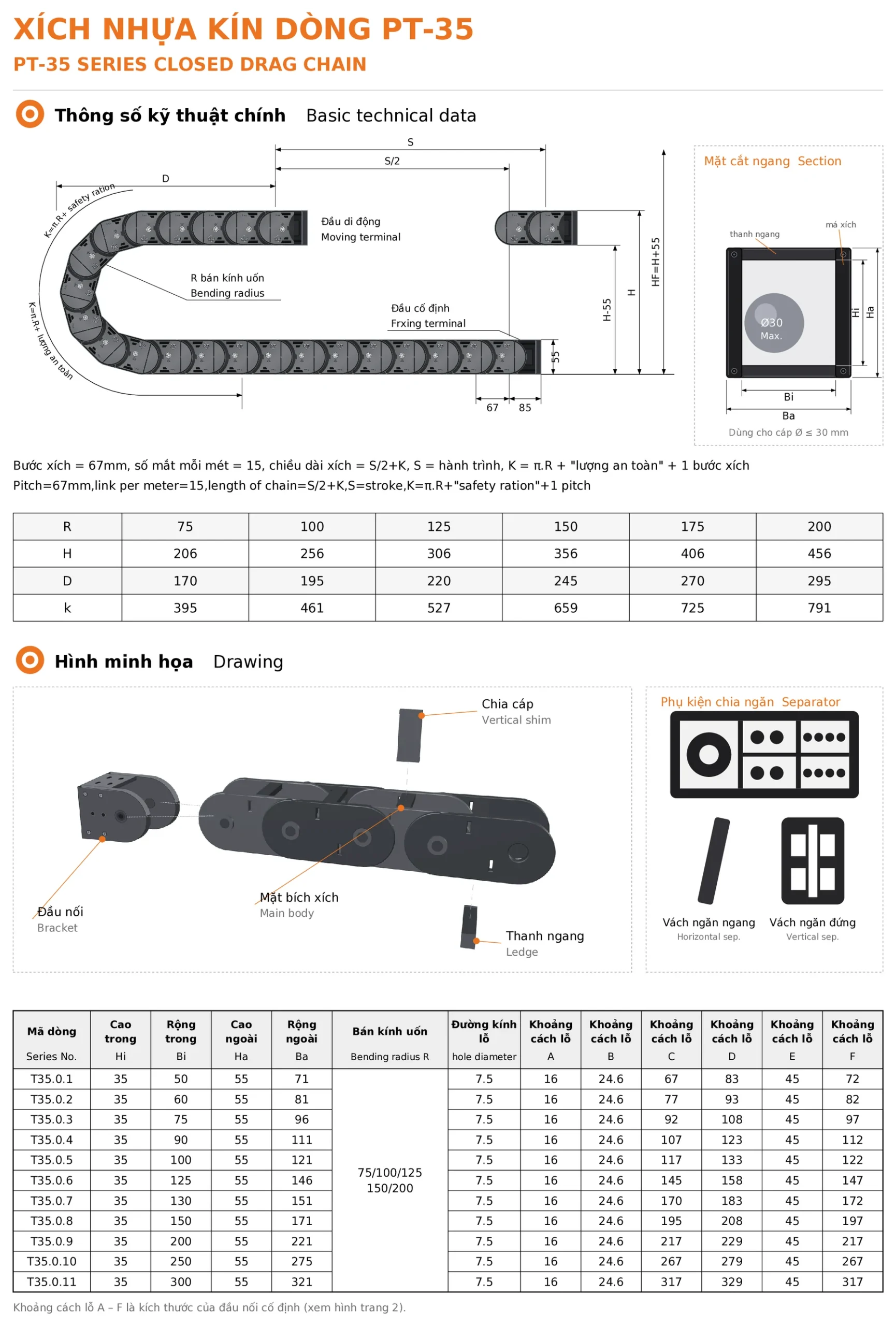

4. Sơ đồ kỹ thuật và cách tính chiều dài xích PT-35

Theo tài liệu kỹ thuật, dòng PT-35 có bước xích 67 mm, tương ứng khoảng 15 mắt xích/mét. Công thức tham khảo: chiều dài xích = S/2 + K. Trong đó S là hành trình di chuyển, K phụ thuộc bán kính uốn R, lượng dư an toàn và thêm 1 bước xích.

5. Thông số kỹ thuật xích dẫn cáp PT-35

Dòng PT-35 có chiều cao trong cố định Hi = 35 mm, chiều cao ngoài Ha = 55 mm. Chiều rộng trong Bi có nhiều lựa chọn từ 50 đến 300 mm. Bán kính uốn tiêu chuẩn gồm R75/R100/R125/R150/R175/R200; đường kính lỗ bắt vít là 7.5 mm.

6. Cách chọn mã xích dẫn cáp PT-35

Khi chọn xích nhựa dẫn cáp PT-35, cần xác định tối thiểu 4 thông số: chiều cao trong, chiều rộng trong, bán kính uốn và chiều dài xích. Với dòng PT-35, chiều cao trong là 35 mm; chiều rộng trong chọn theo kích thước bó cáp; bán kính uốn phải lớn hơn hoặc bằng bán kính uốn tối thiểu của dây/cáp bên trong.

Nếu hệ thống cần chia nhiều nhóm dây, nên đặt thêm tấm ngăn dọc/ngang theo số lượng mắt xích thực tế. PT Việt Nam có thể tư vấn cách chọn bán kính R, chiều rộng Bi và chiều dài xích theo bản vẽ máy.

7. Ứng dụng của xích nhựa dẫn cáp PT-35

• Máy CNC, máy cắt laser, máy khắc, máy in công nghiệp.
• Robot, cánh tay cơ khí, trục tuyến tính và hệ thống servo.
• Dây chuyền đóng gói, băng tải, máy cấp phôi tự động.
• Tủ máy và thiết bị cần bảo vệ dây trong chuyển động lặp lại.
• Môi trường có bụi, phoi, dầu hoặc yêu cầu bó cáp gọn, dễ bảo trì.

8. Vì sao nên chọn xích dẫn cáp PT-35 tại PT Việt Nam?

PT Việt Nam cung cấp xích dẫn cáp PT theo nhiều kích thước, hỗ trợ tư vấn chọn mã theo thông số máy, hành trình, bán kính uốn và kích thước bó dây. Khách hàng có thể gửi bản vẽ, ảnh vị trí lắp hoặc thông số cáp để được đề xuất cấu hình phù hợp.

• Tư vấn chọn chiều rộng trong Bi và bán kính R theo bó cáp thực tế.
• Cung cấp xích theo chiều dài yêu cầu, kèm bracket và phụ kiện ngăn dây.
• Hỗ trợ báo giá nhanh cho đơn hàng lẻ, đơn hàng dự án và nhu cầu thay thế.
• Thông số rõ ràng theo tài liệu kỹ thuật PT-35 Series.

9. Câu hỏi thường gặp về xích dẫn cáp PT-35

PT-35 phù hợp với loại dây nào?

PT-35 phù hợp để luồn dây điện, cáp tín hiệu, ống khí, ống dầu hoặc bó dây hỗn hợp trong hệ thống chuyển động. Khi dùng nhiều loại dây, nên bố trí tấm ngăn để hạn chế cọ xát.

Chiều rộng trong của PT-35 có những kích thước nào?

Chiều rộng trong Bi của PT-35 có các lựa chọn 50, 60, 75, 90, 100, 125, 130, 150, 200, 250 và 300 mm.

Bán kính uốn R nên chọn như thế nào?

Bán kính uốn nên chọn theo dây/cáp có bán kính uốn lớn nhất trong bó. PT-35 có các lựa chọn R75, R100, R125, R150, R175 và R200.

PT-35 có thể lắp tấm ngăn bên trong không?

Có. Dòng này hỗ trợ tấm ngăn dọc và tấm ngăn ngang để phân khoang dây, giúp bố trí bó cáp gọn hơn.

Làm sao để tính chiều dài xích?

Công thức tham khảo là chiều dài xích = S/2 + K, trong đó S là hành trình và K phụ thuộc bán kính uốn R. Với mỗi mét, PT-35 có khoảng 15 mắt xích.

10. Liên hệ tư vấn xích dẫn cáp PT-35

Nếu cần chọn xích dẫn cáp PT-35 cho máy CNC, robot, băng tải hoặc dây chuyền tự động hóa, hãy gửi thông số hành trình, kích thước bó cáp và không gian lắp đặt cho PT Việt Nam. Đội ngũ kỹ thuật sẽ hỗ trợ chọn chiều rộng, bán kính uốn, chiều dài xích và phụ kiện phù hợp.
