Xích dẫn cáp PT-30 Series là dòng xích nhựa luồn dây điện dạng kín, mở được hai bên để lắp dây, kiểm tra và bảo trì nhanh. Kết cấu kín giúp bảo vệ dây điện, cáp tín hiệu, ống khí và ống dầu khỏi bụi, phoi nhỏ, dầu nhẹ và va chạm trong quá trình máy chuyển động.
Theo PDF kỹ thuật PT-30 mới, dòng này có chiều cao trong Hi = 30 mm, chiều rộng trong Bi 25-103 mm, bước xích 47 mm, khoảng 22 mắt/mét và bán kính uốn R55/R75/R100/R125/R150/R200/R250. Sản phẩm phù hợp cho máy CNC mini, máy in công nghiệp, robot gắp nhỏ, trục tuyến tính và các hệ thống tự động hóa có không gian lắp đặt hạn chế.
Tài liệu kỹ thuật PDF PT-30

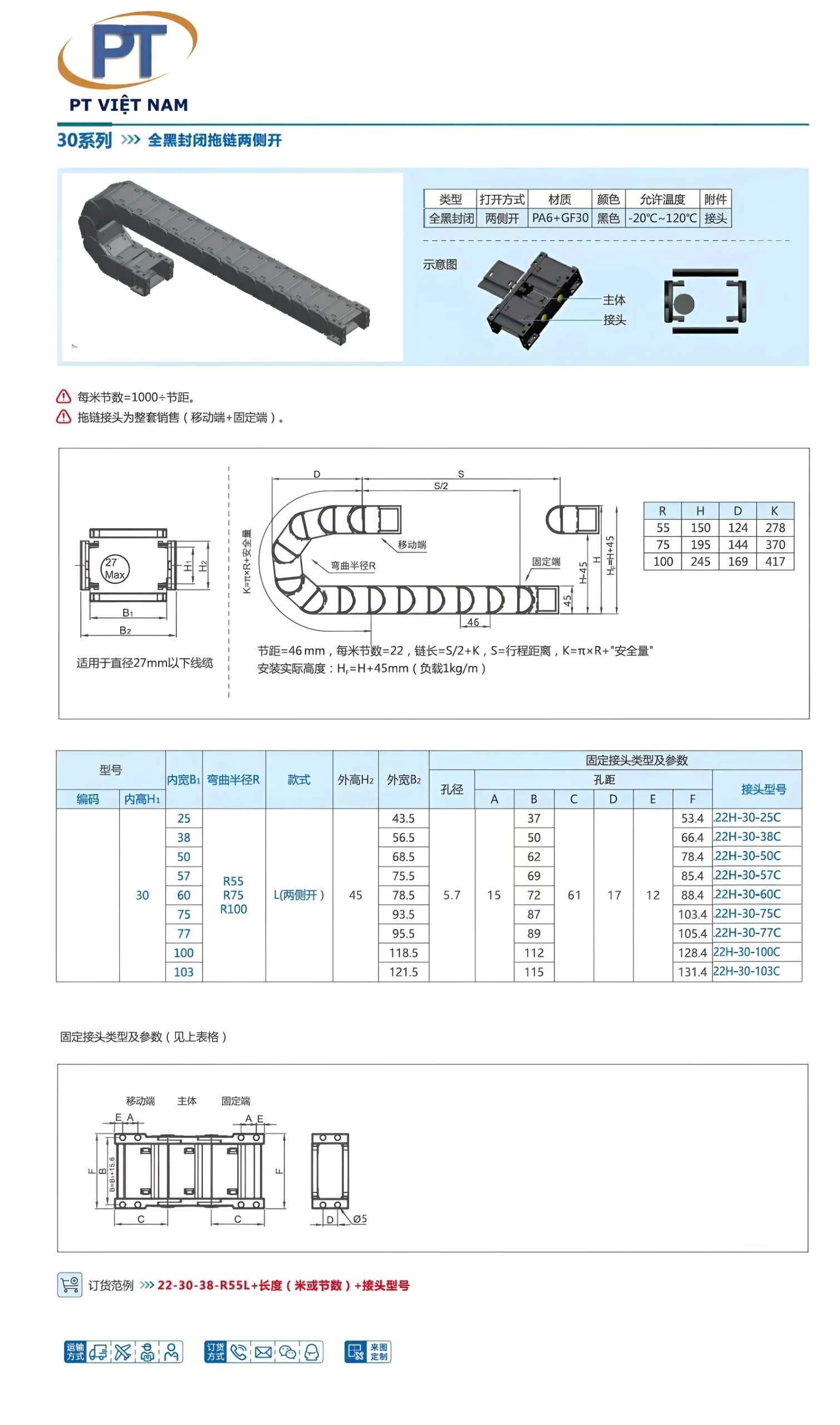

Hai ảnh dưới đây được cắt trực tiếp từ PDF kỹ thuật PT-30 mới, giữ đầy đủ sơ đồ, đồ thị, bảng thông số, drawing đầu nối và cách đặt hàng.
1. Xích dẫn cáp PT-30 kín là gì?
PT-30 Series Closed Drag Chain là dòng xích dẫn cáp có nắp che kín, giúp bó dây bên trong được bảo vệ tốt hơn so với dòng cầu. Kiểu mở hai bên giúp kỹ thuật viên thao tác lắp dây thuận tiện mà không cần tháo rời toàn bộ tuyến xích.
2. Ưu điểm nổi bật
Kết cấu kín: hạn chế bụi, phoi và tác động cơ học vào dây/cáp.
Mở nắp hai bên: dễ luồn dây, thay dây và kiểm tra trong bảo trì.
Kích thước gọn: phù hợp không gian nhỏ, hành trình ngắn và tải nhẹ.
Bước xích 47 mm: khoảng 22 mắt/mét, thuận tiện tính chiều dài.
Nhiều chiều rộng: Bi từ 25 đến 103 mm theo tài liệu PDF.
3. Sơ đồ kỹ thuật và cách tính chiều dài
Tài liệu PT-30 thể hiện hành trình S, bán kính uốn R, chiều cao lắp đặt H, khoảng nhô D và hệ số K. Công thức tham khảo: chiều dài xích = S/2 + K.
Bán kính R (mm)
55
75
100
125
150
175
200
H (mm)
151
191
241
291
341
391
441
D (mm)
120
140
165
190
215
240
265
K (mm)
275
367
413
505
597
689
781
4. Bảng thông số kích thước PT-30
Mã series
Hi
Bi
Ha
Ba
R
Lỗ
A
B
C
D
E
F
T30.0.1
30
25
45
45
55/75/100/125/150/200/250
6
10
18
40
49
18
40
T30.0.2
30
38
45
57
55/75/100/125/150/200/250
6
10
18
53
63
18
53
T30.0.3
30
50
45
67
55/75/100/125/150/200/250
6
10
18
65
65
18
65
T30.0.4
30
57
45
77
55/75/100/125/150/200/250
6
10
18
70
75
18
70
T30.0.5
30
60
45
77
55/75/100/125/150/200/250
6
10
18
75
85
18
75
T30.0.6
30
75
45
92
55/75/100/125/150/200/250
6
10
18
90
100
18
90
T30.0.7
30
77
45
97
55/75/100/125/150/200/250
6
10
18
103
115
18
103
T30.0.8
30
100
45
120
55/75/100/125/150/200/250
6
10
18
115
125
18
115
T30.0.9
30
103
45
120
55/75/100/125/150/200/250
6
10
18
130
145
18
130
5. Drawing, đầu nối và cách đặt hàng
Drawing trong PDF thể hiện thân xích, bracket, ledge, tấm ngăn dọc và tấm ngăn ngang. Ví dụ đặt hàng trong tài liệu: PT-30-1 R55 1000mm/22 Links, bracket PT-30-1, phụ kiện có thể lắp 1 tấm ngăn dọc hoặc ngang trên mỗi mắt xích.
6. Cách chọn mã PT-30 kín
Khi chọn xích dẫn cáp PT-30, cần đo tổng kích thước bó dây sau khi sắp xếp, chừa khoảng hở để dây không bị ép chặt, sau đó chọn chiều rộng trong Bi phù hợp. Bán kính uốn R phải lớn hơn hoặc bằng bán kính uốn tối thiểu của dây/cáp lớn nhất trong bó.
7. Ứng dụng
Máy CNC mini, máy khắc, máy in công nghiệp.
Robot gắp nhỏ, trục trượt, cơ cấu chuyển động tuyến tính.
Thiết bị đóng gói, máy kiểm tra, máy tự động hóa cỡ nhỏ.
Hệ thống cần bảo vệ dây tốt trong không gian lắp đặt hạn chế.
8. Liên hệ tư vấn
PT Việt Nam hỗ trợ chọn xích dẫn cáp PT-30 theo kích thước bó dây, hành trình máy, bán kính uốn và điều kiện lắp đặt. Khách hàng có thể gửi ảnh vị trí lắp hoặc thông số dây/cáp để được tư vấn mã phù hợp.
