Xích dẫn cáp PT-30 Series dạng cầu là dòng xích nhựa luồn dây điện nhỏ gọn, dùng để dẫn hướng dây điện, cáp tín hiệu, ống khí và ống dầu trong các cơ cấu chuyển động có không gian hạn chế. Kết cấu cầu mở giúp giảm trọng lượng, dễ quan sát bó dây và thao tác lắp đặt nhanh.
Dòng PT-30 cầu dùng cùng nhóm kích thước H30 với chiều cao trong Hi = 30 mm, chiều rộng trong Bi 25-103 mm, bước xích 47 mm, khoảng 22 mắt/mét và bán kính uốn R55-R250. Đây là lựa chọn phù hợp cho máy CNC mini, máy in, robot nhỏ, băng tải mini và thiết bị tự động hóa có tải dây vừa phải.

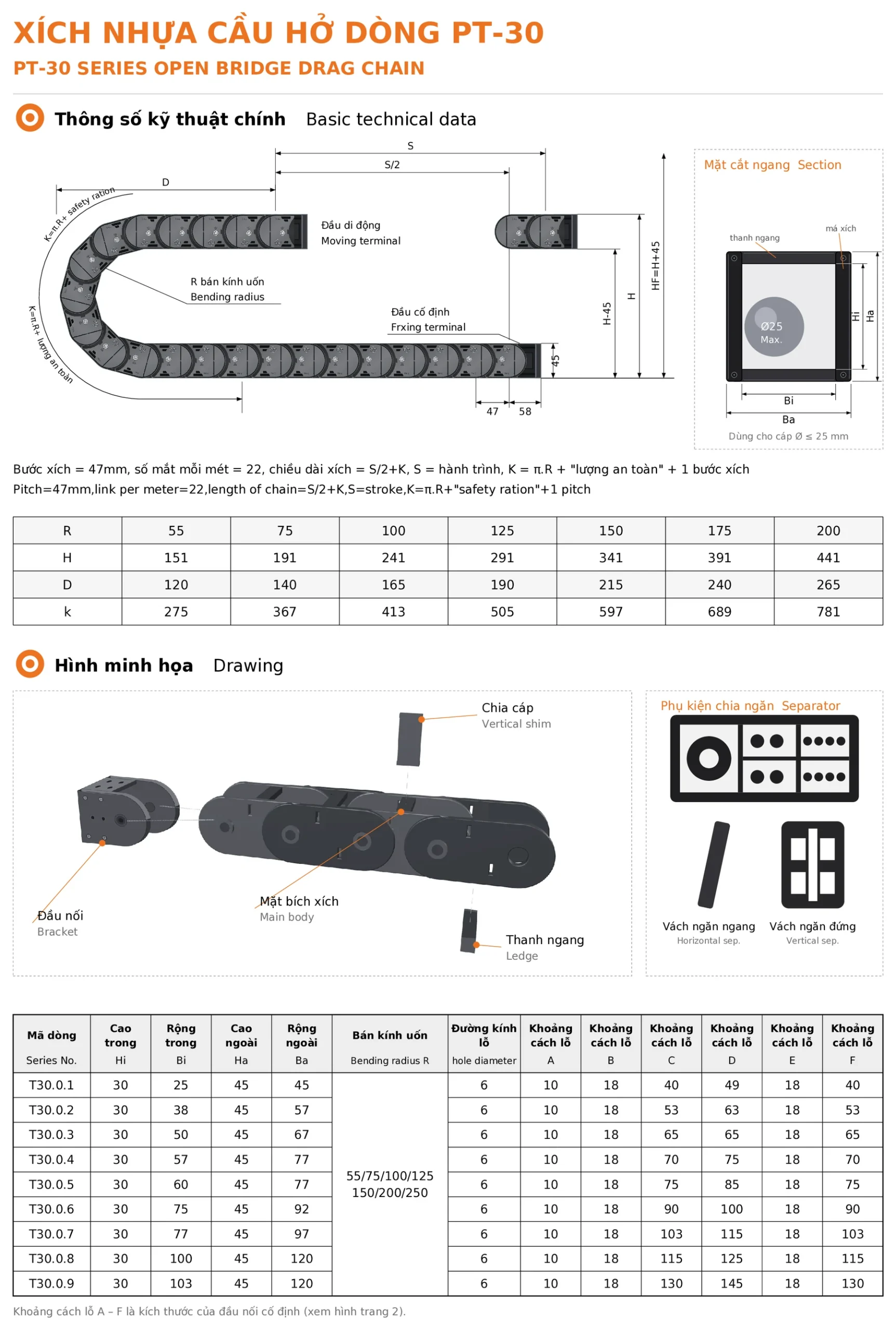

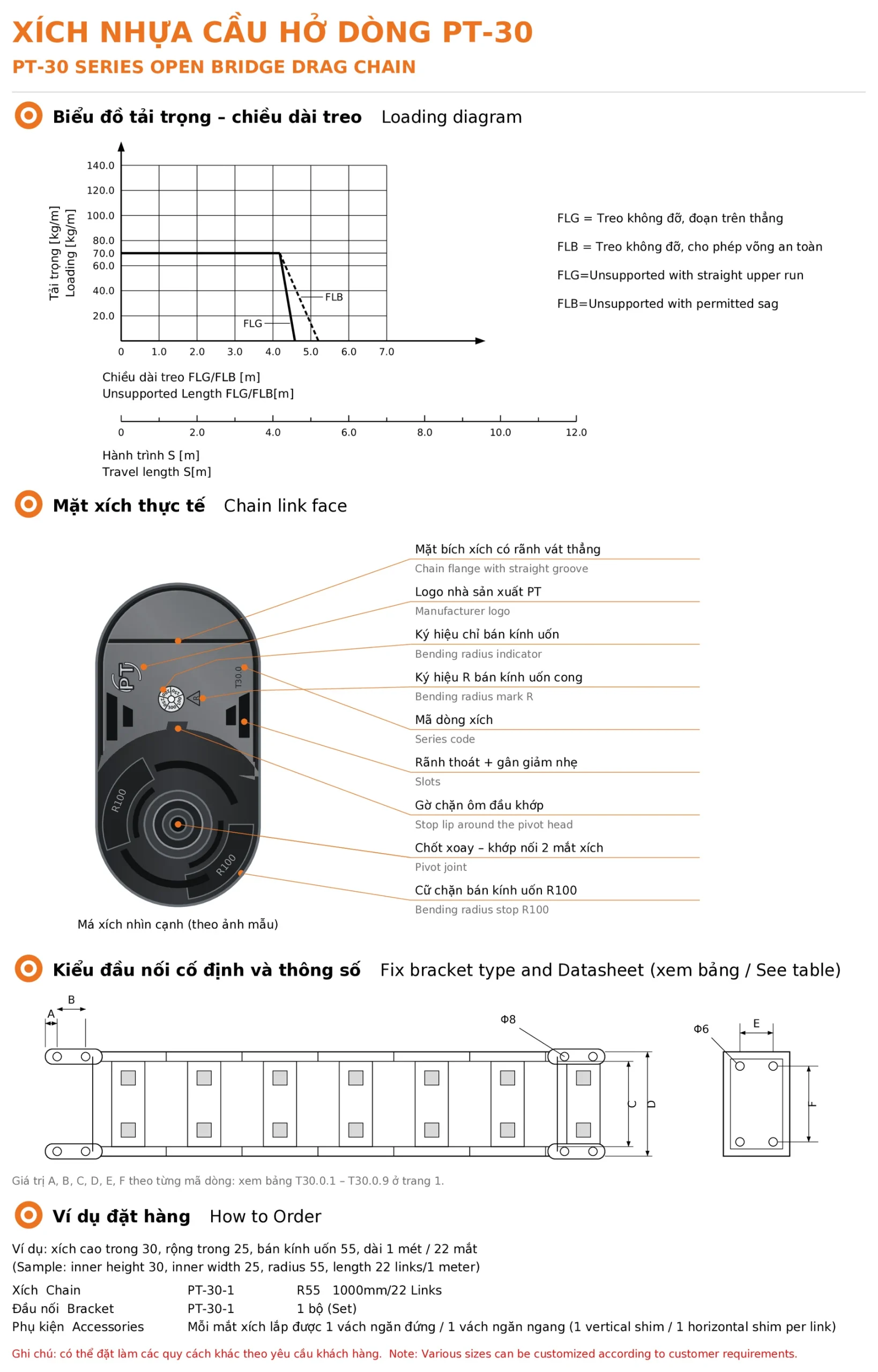

Tài liệu kỹ thuật PDF PT-30

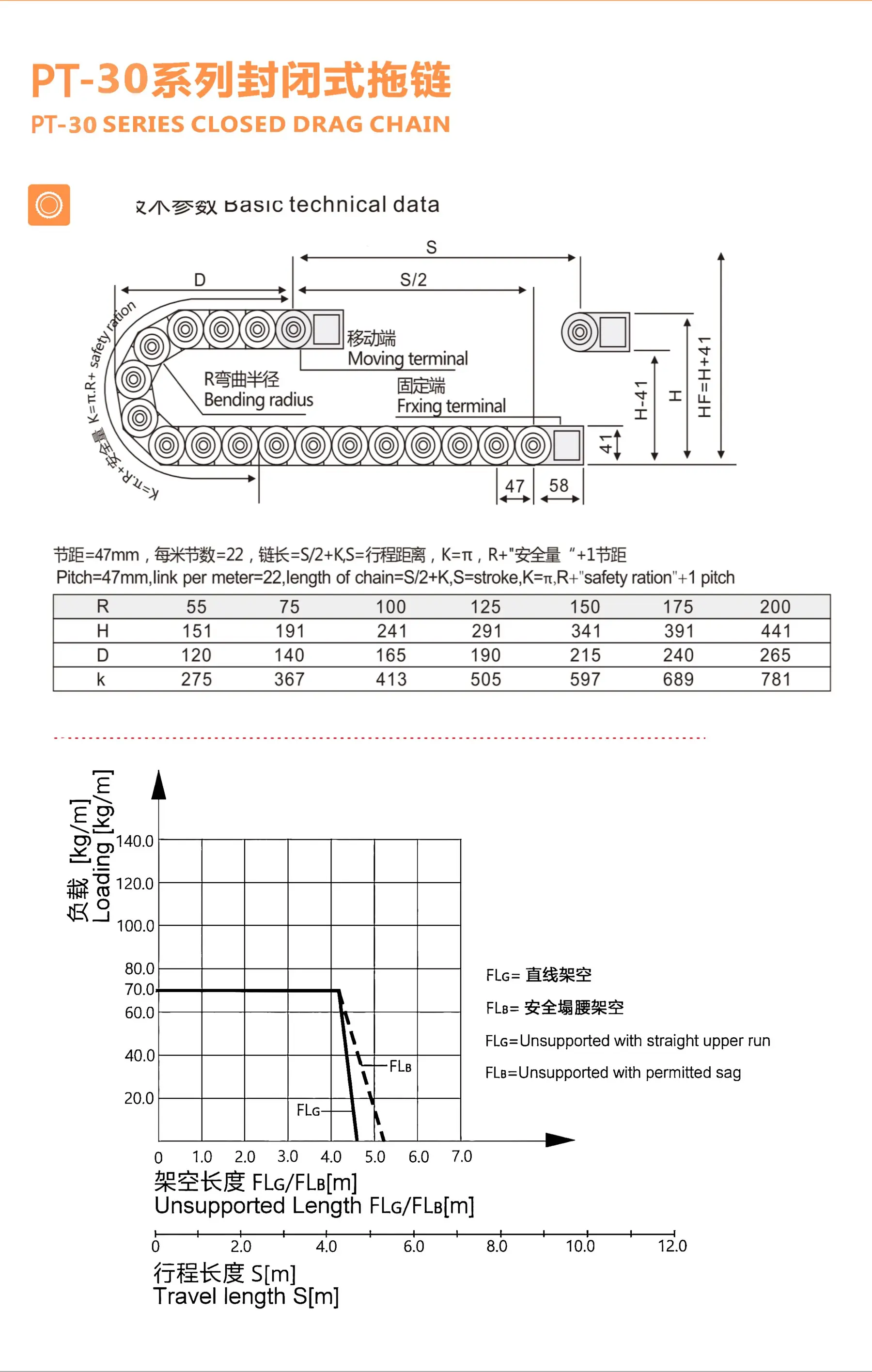

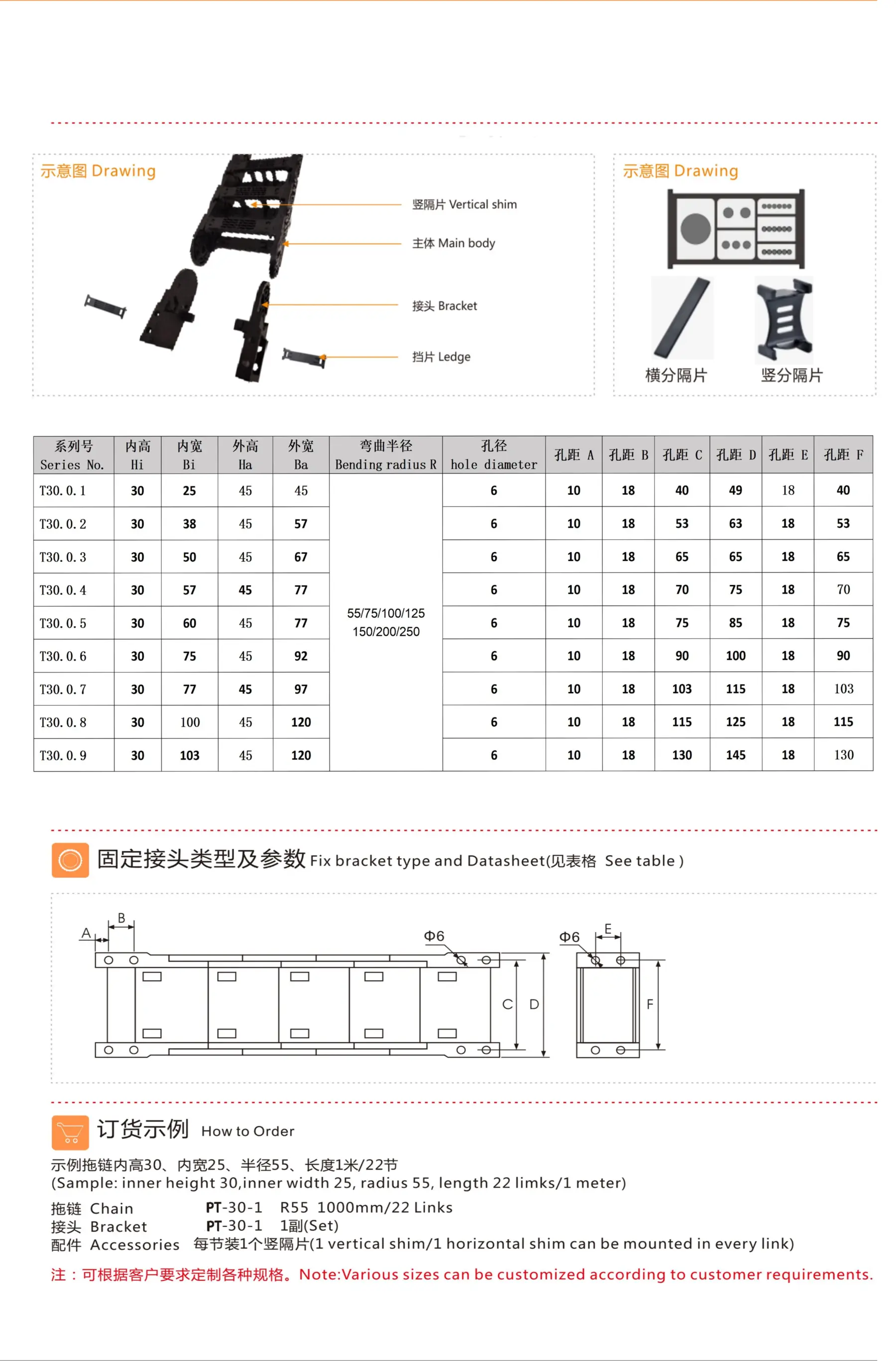

Hai ảnh dưới đây được cắt trực tiếp từ PDF kỹ thuật PT-30 mới, giữ đầy đủ sơ đồ, đồ thị, bảng thông số, drawing đầu nối và cách đặt hàng.
1. Xích dẫn cáp PT-30 cầu là gì?
PT-30 Series bridge drag chain là phiên bản xích cầu, có khoảng hở trên thân xích để thao tác dây nhanh và giảm khối lượng cho hệ chuyển động. Dòng này phù hợp với môi trường làm việc tương đối sạch, ít phoi hoặc không cần che kín toàn bộ bó dây.
2. Ưu điểm nổi bật
Thiết kế cầu thoáng: dễ kiểm tra, dễ luồn dây và giảm tải cho cơ cấu chuyển động.
Mở hai bên: thuận tiện khi thay dây hoặc bảo trì định kỳ.
Bước xích 47 mm: khoảng 22 mắt/mét, dễ tính chiều dài theo hành trình.
Đa dạng chiều rộng: Bi từ 25 đến 103 mm theo tài liệu kỹ thuật PT-30.
Dễ thay thế: có thể chọn theo chiều rộng trong Bi và bán kính uốn R hiện có.
3. Sơ đồ kỹ thuật và bảng R/H/D/K
Bán kính R (mm)
55
75
100
125
150
175
200
H (mm)
151
191
241
291
341
391
441
D (mm)
120
140
165
190
215
240
265
K (mm)
275
367
413
505
597
689
781
4. Bảng lựa chọn kích thước PT-30
Mã series
Hi
Bi
Ha
Ba
R
Lỗ
A
B
C
D
E
F
T30.0.1
30
25
45
45
55/75/100/125/150/200/250
6
10
18
40
49
18
40
T30.0.2
30
38
45
57
55/75/100/125/150/200/250
6
10
18
53
63
18
53
T30.0.3
30
50
45
67
55/75/100/125/150/200/250
6
10
18
65
65
18
65
T30.0.4
30
57
45
77
55/75/100/125/150/200/250
6
10
18
70
75
18
70
T30.0.5
30
60
45
77
55/75/100/125/150/200/250
6
10
18
75
85
18
75
T30.0.6
30
75
45
92
55/75/100/125/150/200/250
6
10
18
90
100
18
90
T30.0.7
30
77
45
97
55/75/100/125/150/200/250
6
10
18
103
115
18
103
T30.0.8
30
100
45
120
55/75/100/125/150/200/250
6
10
18
115
125
18
115
T30.0.9
30
103
45
120
55/75/100/125/150/200/250
6
10
18
130
145
18
130
5. Cách chọn mã PT-30 cầu
Chọn chiều rộng trong Bi theo kích thước bó dây thực tế và chừa khoảng hở để dây không bị ép. Chọn bán kính R theo dây/cáp có bán kính uốn tối thiểu lớn nhất trong bó. Nếu môi trường có nhiều phoi hoặc bụi, nên chuyển sang dòng PT-30 kín để bảo vệ dây tốt hơn.
6. Ứng dụng
Máy in, máy khắc, máy CNC mini và thiết bị tự động hóa nhỏ.
Robot gắp, cơ cấu trượt, trục tuyến tính tải nhẹ.
Băng tải mini, cụm cấp phôi và hệ thống kiểm tra tự động.
7. Liên hệ tư vấn
PT Việt Nam hỗ trợ chọn xích dẫn cáp PT-30 cầu theo hành trình, kích thước bó dây và không gian lắp đặt. Gửi thông số thực tế để được đề xuất chiều rộng, bán kính uốn và chiều dài xích phù hợp.
