Xích dẫn cáp PT-25 Series là dòng xích nhựa luồn dây điện dạng kín, có chiều cao trong 25 mm, dùng để dẫn hướng và bảo vệ dây điện, cáp tín hiệu, ống khí nhỏ trong các cơ cấu chuyển động công nghiệp. Thiết kế kín giúp che chắn bó dây tốt hơn khi làm việc trong môi trường có bụi, phoi nhỏ hoặc nguy cơ va chạm.
Theo PDF kỹ thuật PT-25, dòng này có chiều rộng trong Bi 25-125 mm, chiều cao ngoài Ha = 40 mm, bước xích 47 mm, khoảng 22 mắt/mét và bán kính uốn R55/R75/R100/R125/R150/R200/R250. Sản phẩm phù hợp cho máy CNC mini, máy in công nghiệp, robot nhỏ, băng tải mini và hệ thống tự động hóa tải nhẹ.
Tài liệu kỹ thuật PDF PT-25
Hai ảnh dưới đây được cắt trực tiếp từ PDF kỹ thuật PT-25, giữ đầy đủ sơ đồ, đồ thị, bảng thông số, drawing đầu nối và cách đặt hàng.
1. Xích dẫn cáp PT-25 Series là gì?
PT-25 Series Closed Drag Chain là dòng xích dẫn cáp kín của PT, dùng để gom, dẫn hướng và bảo vệ bó dây trong quá trình thiết bị di chuyển qua lại. Với lòng xích cao 25 mm, sản phẩm phù hợp cho các cụm dây nhỏ cần đi gọn, vận hành êm và dễ bảo trì.
2. Ưu điểm nổi bật của PT-25 kín
Chiều cao trong 25 mm: phù hợp bó dây nhỏ, cáp tín hiệu và ống khí nhỏ.
Kết cấu kín: bảo vệ dây tốt hơn trước bụi, phoi nhỏ và va chạm nhẹ.
Bước xích 47 mm: khoảng 22 mắt/mét, thuận tiện tính chiều dài theo hành trình.
Nhiều chiều rộng: Bi từ 25 đến 125 mm theo bảng PDF.
Bán kính uốn rộng: R55 đến R250, dễ chọn theo bán kính uốn tối thiểu của dây/cáp.
Có phụ kiện chia khoang: tấm ngăn dọc/ngang giúp tách nhóm dây và giảm ma sát.

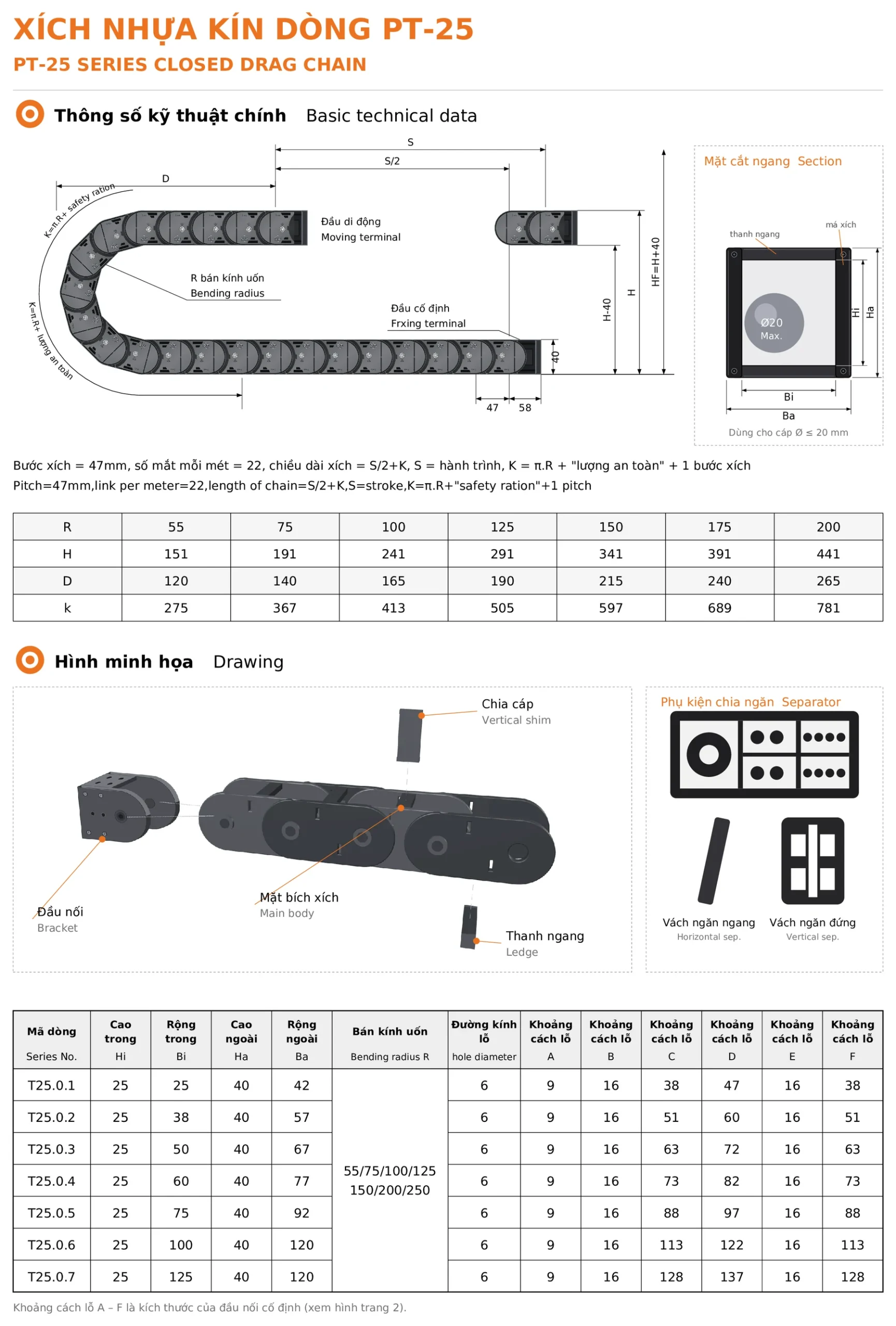

3. Sơ đồ kỹ thuật và cách tính chiều dài
Tài liệu PT-25 thể hiện hành trình S, bán kính uốn R, chiều cao lắp đặt H, khoảng nhô D và hệ số K. Công thức tham khảo: chiều dài xích = S/2 + K.
Bán kính R (mm)
55
75
100
125
150
175
200
H (mm)
151
191
241
291
341
391
441
D (mm)
120
140
165
190
215
240
265
K (mm)
275
367
413
505
597
689
781
4. Bảng thông số kích thước PT-25
Mã series
Hi
Bi
Ha
Ba
R
Lỗ
A
B
C
D
E
F
T25.0.1
25
25
40
42
55/75/100/125/150/200/250
6
9
16
38
47
16
38
T25.0.2
25
38
40
57
55/75/100/125/150/200/250
6
9
16
51
60
16
51
T25.0.3
25
50
40
67
55/75/100/125/150/200/250
6
9
16
63
72
16
63
T25.0.4
25
60
40
77
55/75/100/125/150/200/250
6
9
16
73
82
16
73
T25.0.5
25
75
40
92
55/75/100/125/150/200/250
6
9
16
88
97
16
88
T25.0.6
25
100
40
120
55/75/100/125/150/200/250
6
9
16
113
122
16
113
T25.0.7
25
125
40
120
55/75/100/125/150/200/250
6
9
16
128
137
16
128

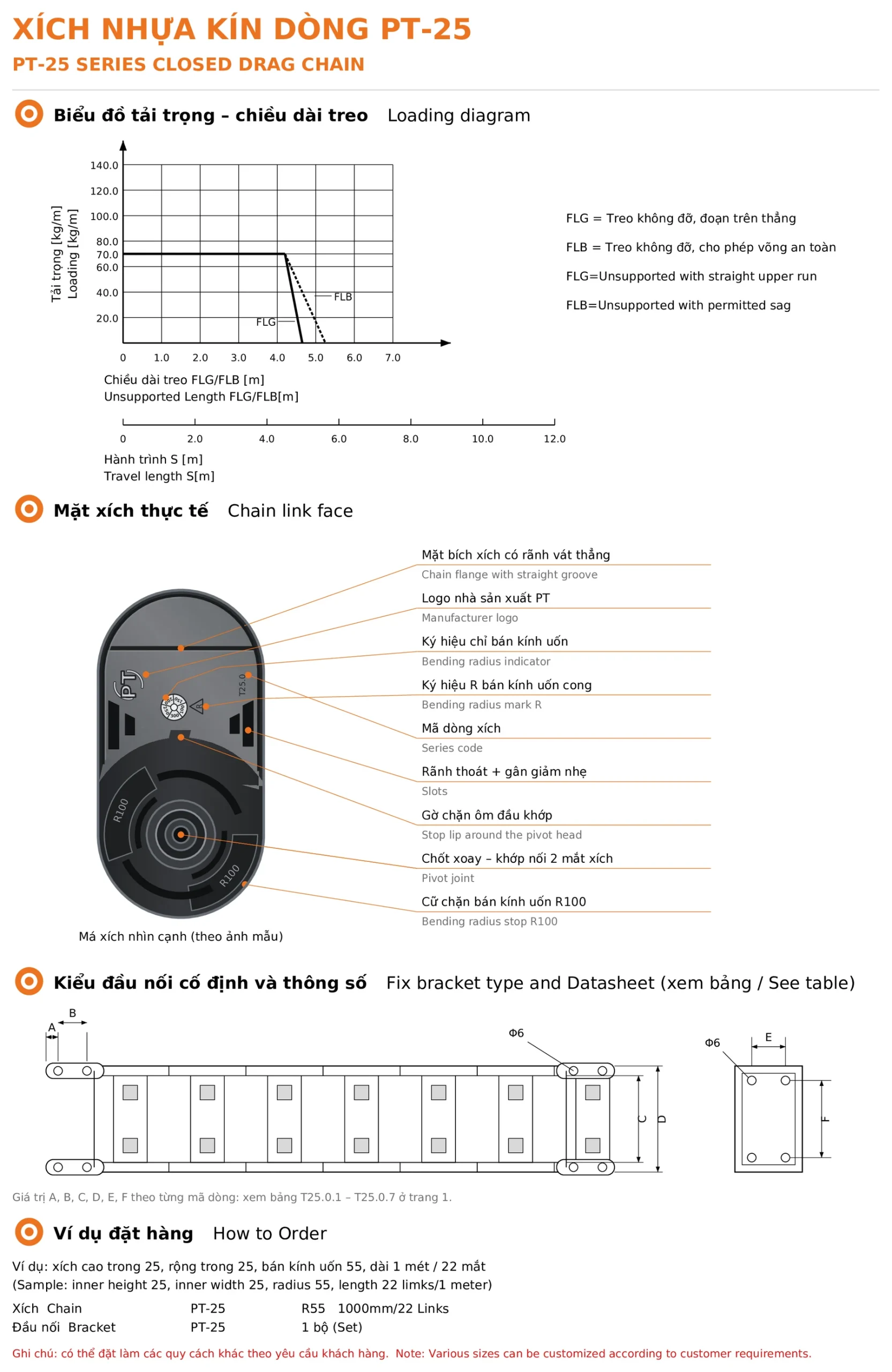

5. Drawing, đầu nối và cách đặt hàng
Drawing trong PDF thể hiện thân xích, bracket, ledge, tấm ngăn dọc và tấm ngăn ngang. Ví dụ đặt hàng trong tài liệu: PT-25 R55 1000mm/22 Links, bracket PT-25, phụ kiện có thể lắp 1 tấm ngăn dọc hoặc ngang trên mỗi mắt xích.
6. Cách chọn mã PT-25
Chọn chiều rộng trong Bi theo kích thước bó dây sau khi sắp xếp, cộng thêm khoảng hở để dây không bị ép. Chọn bán kính uốn R theo dây/cáp hoặc ống dẫn có bán kính uốn tối thiểu lớn nhất. Với bó dây có nhiều nhóm, nên dùng tấm ngăn để tách dây nguồn, dây tín hiệu và ống dẫn.
7. Ứng dụng của xích dẫn cáp PT-25
Máy CNC mini, máy khắc, máy in công nghiệp.
Robot nhỏ, băng tải mini, trục tuyến tính tải nhẹ.
Thiết bị đóng gói, máy kiểm tra và cơ cấu tự động hóa nhỏ.
Hệ thống cần lòng xích 25 mm, gọn nhẹ và bảo vệ dây tốt.
8. Liên hệ tư vấn xích dẫn cáp PT-25
PT Việt Nam hỗ trợ chọn xích dẫn cáp PT-25 theo kích thước bó dây, hành trình máy, bán kính uốn và điều kiện lắp đặt. Khách hàng có thể gửi ảnh vị trí lắp hoặc thông số dây/cáp để được tư vấn mã phù hợp.
