Kiểm tra độ bền dây cáp trong sản xuất: hướng dẫn toàn diện

Tầm quan trọng của việc kiểm tra độ bền dây cáp

Hiểu “độ bền dây cáp” là gì

Độ bền dây cáp là khả năng chịu đựng của dây cáp khi làm việc trong các điều kiện khắc nghiệt về tải trọng, độ uốn, va chạm cơ học, tác động môi trường và tuổi thọ sử dụng. Trong ngành công nghiệp, dây cáp được sử dụng để truyền điện, dữ liệu hoặc lực kéo – vì vậy nếu dây cáp không đảm bảo độ bền, sự cố gián đoạn sản xuất, cháy nổ hoặc hư hại thiết bị có thể xảy ra.

Độ bền không chỉ là yếu tố vật lý mà còn là yếu tố đảm bảo độ tin cậy và an toàn cho toàn hệ thống. Nó liên quan đến các khái niệm kỹ thuật như giới hạn chịu tải, độ mỏi, khả năng chống mài mòn, và khả năng phục hồi sau tác động.

Vì sao trong môi trường sản xuất cần kiểm tra thường xuyên

Trong môi trường sản xuất, dây cáp phải hoạt động liên tục dưới áp lực cao, nhiệt độ thay đổi, tiếp xúc với dầu mỡ, hóa chất hoặc bị uốn gập lặp lại. Sự mài mòn tự nhiên theo thời gian có thể dẫn đến hư hỏng ngầm bên trong mà mắt thường không thể quan sát được.

Kiểm tra định kỳ sẽ giúp:

• Phát hiện sớm các dấu hiệu hư hỏng

• Giảm rủi ro gián đoạn dây chuyền sản xuất

• Đảm bảo an toàn cho nhân viên và thiết bị

• Gia tăng tuổi thọ sử dụng dây cáp

• Tối ưu hóa chi phí bảo trì, thay thế

Mối liên hệ giữa độ bền dây cáp và an toàn lao động, sự cố thiết bị

Dây cáp yếu hoặc bị hỏng không chỉ ảnh hưởng đến chất lượng sản phẩm mà còn tiềm ẩn nguy cơ mất an toàn cho người vận hành. Ví dụ:

• Cáp điện đứt có thể gây cháy nổ

• Cáp cơ khí mòn có thể làm rơi thiết bị nâng hạ

• Cáp dữ liệu lỗi gây nhiễu tín hiệu, làm sai lệch quá trình tự động hóa

Do đó, việc kiểm tra kỹ lưỡng không đơn thuần là một bước kỹ thuật mà còn là yếu tố sống còn trong quy trình đảm bảo an toàn công nghiệp.

Những yếu tố ảnh hưởng tới độ bền dây cáp

Tải trọng làm việc và tải trọng đứt

Tải trọng làm việc là lực tối đa mà dây cáp có thể chịu trong điều kiện vận hành thường xuyên mà không bị hỏng. Tải trọng đứt là giới hạn cuối cùng – nếu vượt quá, dây cáp sẽ bị đứt gãy. Việc vận hành gần hoặc vượt ngưỡng tải trọng đứt là cực kỳ nguy hiểm.

Do đó, việc tính toán chính xác tải trọng và kiểm tra định kỳ lực chịu tải là yêu cầu bắt buộc để đảm bảo dây cáp luôn hoạt động trong giới hạn an toàn.

Độ uốn và số lần uốn lặp lại (mỏi vật liệu)

Khi dây cáp phải di chuyển, luồn qua các góc hoặc gập liên tục trong quá trình vận hành, nó sẽ bị mỏi vật liệu. Mỏi xảy ra do sự tích lũy các ứng suất cơ học vi mô, dẫn đến nứt hoặc gãy sợi bên trong.

Đây là lý do tại sao các hệ thống sử dụng xích nhựa công nghiệp, xích nhựa đi dây điện hay xích cáp được ứng dụng ngày càng nhiều để bảo vệ dây khỏi tác động của độ uốn lặp lại.

Môi trường làm việc (nhiệt độ, hóa chất, ma sát, ăn mòn)

Nhiệt độ cao có thể làm chảy lớp vỏ cách điện, trong khi môi trường axit, bazơ hoặc dầu mỡ công nghiệp có thể làm ăn mòn lớp vỏ và lõi cáp. Ngoài ra, ma sát liên tục với sàn hoặc thành máy gây mòn lớp bảo vệ, ảnh hưởng nghiêm trọng đến tuổi thọ cáp.

Việc đánh giá điều kiện môi trường là một phần quan trọng trong kiểm tra độ bền dây cáp và cần thực hiện trước khi chọn loại cáp và khi tiến hành đánh giá định kỳ.

Chất liệu và cấu tạo dây cáp: lõi, lớp vỏ, xoắn sợi

Chất liệu lõi (đồng, nhôm, thép…) và lớp vỏ (PVC, cao su, polyurethane…) quyết định khả năng chống chịu và ứng dụng cụ thể của từng loại cáp. Dây có lõi nhiều sợi xoắn sẽ dẻo và chịu uốn tốt hơn dây lõi cứng.

Cấu trúc của cáp, như độ nén, số lớp bện, khoảng cách xoắn… cũng ảnh hưởng đến độ bền tổng thể, đặc biệt trong các ứng dụng yêu cầu linh hoạt cao như xích nhựa luồn dây điện.

Các phương pháp kiểm tra độ bền dây cáp trong thực tế

Kiểm tra trực quan và đo kích thước (đường kính, biến dạng)

Bước đầu tiên trong bất kỳ quy trình kiểm tra nào là quan sát bằng mắt thường để phát hiện:

• Dấu hiệu mòn, nứt vỏ

• Vết cháy, sạm do quá nhiệt

• Biến dạng, gập gãy

Đồng thời, cần đo lại đường kính dây cáp để xem có hiện tượng xẹp, mòn hay không. Nếu đường kính giảm vượt quá giới hạn kỹ thuật cho phép, dây cần được thay thế ngay lập tức.

Thử tải tĩnh và tải động – kiểm tra tải trọng làm việc

Dây cáp có thể được đưa vào thiết bị thử tải, đặt một lực tĩnh (không chuyển động) hoặc động (lực thay đổi theo chu kỳ) để xem khả năng chịu lực thực tế. Thử tải này đặc biệt quan trọng với các dây dùng trong máy móc nâng hạ hoặc chịu kéo mạnh.

Kết quả thử tải giúp xác định liệu dây còn đáp ứng được yêu cầu vận hành hay không, từ đó quyết định giữ lại hay thay thế.

Thử uốn, thử mỏi vật liệu – cách lặp lại uốn hoặc xoắn

Đây là phương pháp chuyên biệt để kiểm tra khả năng chống mỏi của dây. Dây được uốn đi uốn lại hàng nghìn lần trên máy kiểm tra chuyên dụng, mô phỏng điều kiện làm việc thực tế. Sau một số chu kỳ nhất định, các vết nứt hoặc đứt sợi có thể xuất hiện.

Thử nghiệm này giúp đánh giá tuổi thọ ước tính của dây và là một tiêu chí quan trọng trong các môi trường sản xuất năng động.

Máy kiểm tra độ mỏi dây cáp trong phòng thí nghiệm

Kiểm tra bên trong, phát hiện khuyết tật ẩn

Một số thiết bị kiểm tra hiện đại sử dụng công nghệ chụp ảnh nhiệt, siêu âm hoặc từ trường để phát hiện lỗi bên trong như:

• Đứt sợi ẩn

• Gãy lõi

• Hư hỏng vỏ cách điện bên trong

Đây là phương pháp lý tưởng cho các dây cáp quan trọng, có chi phí cao hoặc không thể tháo ra để kiểm tra bằng mắt thường.

Phép thử kéo đột ngột theo tiêu chuẩn – tham chiếu kỹ thuật

Thử kéo đột ngột là cách nhanh và hiệu quả để xác định điểm gãy của dây. Dây cáp sẽ bị kéo bằng lực tăng dần cho tới khi đứt, nhằm xác định tải trọng đứt thực tế và so sánh với thông số kỹ thuật.

Phép thử này thường được thực hiện theo tiêu chuẩn IEC, ASTM hoặc TCVN và đòi hỏi thiết bị chuyên dụng cùng quy trình nghiêm ngặt.

Tiêu chuẩn kỹ thuật và yêu cầu khi kiểm tra

Các tiêu chuẩn quốc tế và Việt Nam áp dụng (IEC, TCVN)

Việc kiểm tra độ bền dây cáp cần tuân thủ các tiêu chuẩn kỹ thuật quốc tế và quốc gia nhằm đảm bảo tính khách quan và chính xác. Một số tiêu chuẩn phổ biến gồm:

• IEC 60228: Tiêu chuẩn về dây dẫn điện lõi đồng, nhôm.

• IEC 60502: Dành cho cáp điện điện áp trung thế và cao thế.

• TCVN 6610: Quy định các yêu cầu kỹ thuật và thử nghiệm cáp điện tại Việt Nam.

• ASTM B33, ASTM D3032: Tiêu chuẩn Mỹ cho các bài thử độ kéo, độ giãn, kiểm tra vỏ cách điện.

Áp dụng đúng tiêu chuẩn giúp doanh nghiệp kiểm soát chất lượng sản phẩm đầu vào, đầu ra, đồng thời thuận lợi hơn trong việc kiểm định và bảo trì thiết bị công nghiệp.

Thông số cần kiểm tra: lực kéo đứt, độ sụt hao, độ mòn sợi, đường kính thực tế

Các thông số kỹ thuật được đo lường trong quá trình kiểm tra gồm:

• Lực kéo đứt (Breaking Load): Xác định ngưỡng lực tối đa mà dây cáp có thể chịu trước khi đứt.

• Độ sụt hao điện áp: Với cáp điện, cần kiểm tra điện trở suất và tổn hao công suất để đảm bảo truyền dẫn ổn định.

• Độ mòn sợi cáp: Thường kiểm tra bằng cách đo khối lượng mất đi hoặc thay đổi hình dạng sợi sau thử nghiệm mài mòn.

• Đường kính thực tế: So sánh với đường kính tiêu chuẩn để đánh giá độ hao mòn, co rút hoặc biến dạng của dây.

Việc ghi nhận đầy đủ các thông số này vào hồ sơ kỹ thuật là cơ sở để so sánh, đánh giá và đưa ra quyết định sử dụng hoặc thay thế dây cáp.

Tần suất kiểm tra và lập hồ sơ kiểm tra định kỳ

Không chỉ kiểm tra khi phát hiện bất thường, dây cáp cần được lên lịch kiểm tra định kỳ theo chu kỳ thời gian hoặc số giờ vận hành. Gợi ý tần suất:

• 3–6 tháng/lần đối với dây trong môi trường khắc nghiệt, uốn gập liên tục.

• 6–12 tháng/lần với dây cố định hoặc ít chịu tải trọng biến đổi.

• Kiểm tra đột xuất: Khi có dấu hiệu lạ như sờn, phồng, nứt, nhiệt độ cao bất thường, mùi khét.

Lập hồ sơ kiểm tra chi tiết là yêu cầu bắt buộc trong các nhà máy đạt chuẩn ISO hoặc cần chứng nhận an toàn kỹ thuật.

Quy trình mẫu kiểm tra độ bền dây cáp trong môi trường sản xuất

Chuẩn bị (hồ sơ, thiết bị, an toàn)

Trước khi bắt đầu quy trình kiểm tra, cần chuẩn bị:

• Tài liệu kỹ thuật dây cáp: xuất xứ, thông số gốc, lịch sử bảo trì

• Thiết bị đo lường: máy đo lực kéo, kính lúp, thước cặp, cảm biến nhiệt

• Thiết bị bảo hộ lao động: găng tay cách điện, kính bảo vệ, đồng phục chuyên dụng

• Không gian kiểm tra riêng biệt, đảm bảo an toàn và sạch sẽ

Việc chuẩn bị kỹ càng sẽ giúp quá trình kiểm tra diễn ra nhanh chóng, chính xác và đảm bảo an toàn cho người thao tác.

Thực hiện các bước: kiểm tra ngoại quan → đo kỹ thuật → đánh giá tải trọng → lập biên bản

Bước 1: Kiểm tra ngoại quan

• Quan sát kỹ toàn bộ chiều dài dây

• Ghi nhận mọi dấu hiệu bất thường: bong tróc, biến dạng, gãy sợi

Bước 2: Đo kích thước và điện trở

• Dùng thước cặp đo đường kính dây tại nhiều điểm khác nhau

• Sử dụng đồng hồ vạn năng để đo điện trở lõi đồng/nhôm

Bước 3: Thử tải và kiểm tra độ uốn

• Đặt dây vào thiết bị thử tải (có thể là tải treo hoặc hệ thống kéo)

• Thử lực kéo tĩnh, sau đó thử độ uốn hoặc xoắn tại điểm chịu tác động nhiều nhất

Bước 4: Lập biên bản

• Ghi rõ các thông số đo được

• Đưa ra đánh giá: đạt/không đạt

• Đề xuất biện pháp xử lý nếu phát hiện sai lệch

Biên bản kiểm tra độ bền dây cáp tại nhà máy

Xử lý kết quả: đạt / không đạt – phương án khắc phục

• Nếu đạt tiêu chuẩn → tiếp tục sử dụng, lên kế hoạch kiểm tra tiếp theo

• Nếu không đạt → loại bỏ, thay thế hoặc gửi đi sửa chữa (nếu có thể)

Những vị trí cáp không thể tháo ra ngay cần gắn cảnh báo nguy hiểm để tránh tiếp tục sử dụng gây hư hại hệ thống.

Gắn kết với các hệ thống khác như bảo dưỡng, thay thế, giám sát liên tục

Việc kiểm tra độ bền dây cáp nên là một phần trong quy trình tổng thể bảo trì thiết bị. Ngoài ra, các doanh nghiệp hiện đại còn ứng dụng:

• Cảm biến giám sát nhiệt độ, điện trở dây cáp

• Hệ thống cảnh báo quá tải, quá nhiệt

• Tự động ghi log lỗi để truy xuất nguồn gốc sự cố

Tích hợp kiểm tra với bảo trì định kỳ và tự động hóa giúp doanh nghiệp tối ưu hiệu suất và giảm thiểu rủi ro.

Mẹo tối ưu để đảm bảo độ bền dây cáp lâu dài và an toàn

Lựa chọn loại dây cáp phù hợp với môi trường sản xuất

Không có một loại dây cáp nào phù hợp với mọi điều kiện làm việc. Do đó, cần xác định:

• Môi trường hóa chất, nhiệt độ, bụi bẩn, độ ẩm

• Yêu cầu về điện áp, công suất, tần số truyền dẫn

• Mức độ linh hoạt, uốn cong, chịu kéo

Việc chọn sai loại dây cáp có thể dẫn đến hỏng hóc nhanh chóng và tốn chi phí thay thế.

Bảo trì – bảo dưỡng và hạn chế uốn quay, ma sát, tải sốc

• Tránh để dây bị kéo căng liên tục hoặc bị chèn ép bởi vật nặng

• Lắp đặt dây cáp sao cho tránh ma sát với cạnh sắc, mặt sàn

• Tránh xoắn dây hoặc uốn quá bán kính cho phép

Nếu có thể, nên sử dụng hệ thống hỗ trợ như xích nhựa công nghiệp hoặc xích nhựa luồn dây điện để đảm bảo dây luôn được dẫn hướng đúng cách, tránh uốn sai.

Kết hợp các sản phẩm hỗ trợ: ví dụ hỗ trợ luồn, bảo vệ dây cáp, sử dụng hệ thống như Xích Nhựa đi dây để giảm uốn, ma sát

Một số thiết bị hỗ trợ rất hữu ích để tăng độ bền dây cáp:

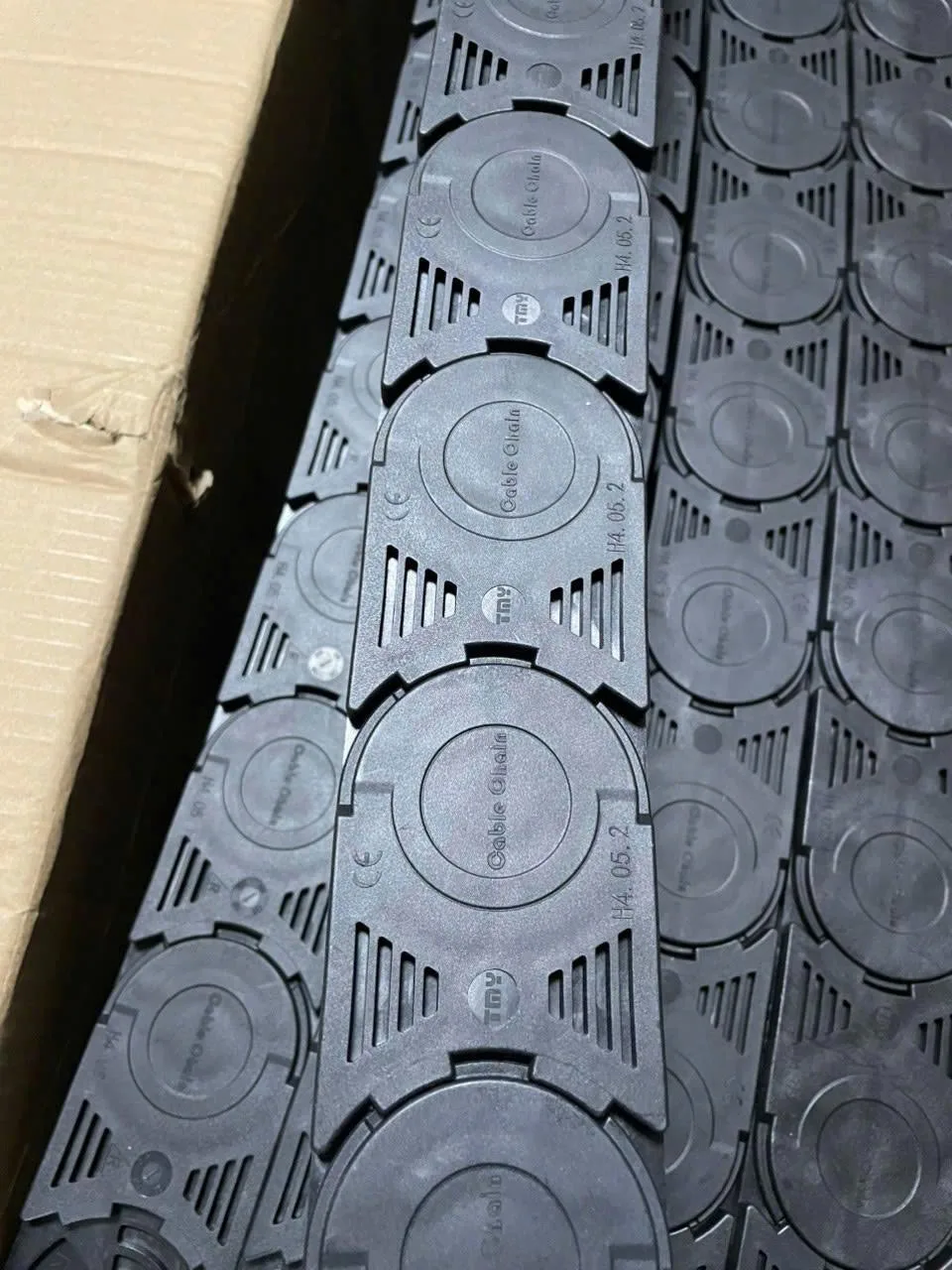

• Xich cáp: giữ cố định và dẫn hướng dây khi di chuyển

• Ống luồn cáp: bảo vệ khỏi bụi, nước và va đập

• Xích nhựa đi dây điện: được thiết kế chuyên dụng cho môi trường có độ linh hoạt cao, vừa bảo vệ vừa kéo dài tuổi thọ dây

Việc sử dụng các thiết bị này không chỉ giúp dây bền hơn mà còn nâng cao tính chuyên nghiệp trong hệ thống điện – cơ khí công nghiệp.

Đào tạo nhân sự, nâng cao nhận thức về kiểm tra và an toàn

Cuối cùng, con người là yếu tố then chốt. Cần tổ chức các buổi:

• Huấn luyện kiểm tra dây cáp định kỳ

• Hướng dẫn phát hiện dấu hiệu hỏng dây

• Đào tạo sử dụng thiết bị đo lường đúng cách

• Ghi nhận và phản hồi nhanh khi thấy bất thường

Kết hợp đào tạo với quy trình chuẩn giúp doanh nghiệp tạo nên một hệ thống giám sát hiệu quả từ trên xuống dưới.

Kết luận & kêu gọi hành động

Tóm tắt lại lợi ích chủ yếu khi kiểm tra đúng cách độ bền dây cáp

Việc kiểm tra độ bền dây cáp một cách khoa học và định kỳ mang lại nhiều lợi ích thiết thực:

• Giảm nguy cơ gián đoạn sản xuất

• Đảm bảo an toàn cho người và thiết bị

• Tối ưu chi phí bảo trì, thay thế

• Nâng cao tuổi thọ và hiệu quả hoạt động của hệ thống

Lời khuyên cuối cùng cho nhà máy, xưởng sản xuất

Đừng đợi đến khi dây cáp hư mới hành động. Kiểm tra định kỳ, đầu tư thiết bị hỗ trợ, và lựa chọn giải pháp bảo vệ như xích nhựa công nghiệp, xích cáp, hay xích nhựa luồn dây điện là cách tốt nhất để chủ động phòng ngừa rủi ro.
