8 bước thi công xích nhựa JFLO trên cẩu trục – Check-list an toàn & nghiệm thu

Trong các hệ thống cẩu trục hiện đại, việc sử dụng xích dẫn cáp là giải pháp hiệu quả để bảo vệ và dẫn hướng cáp điện, cáp tín hiệu hoặc ống dẫn chất lỏng. Đặc biệt, xích nhựa cuốn cáp JFLO được ưa chuộng nhờ khả năng chịu lực tốt, linh hoạt và dễ lắp đặt. Tuy nhiên, để đảm bảo an toàn và hiệu quả trong vận hành, việc thi công cần tuân thủ đúng quy trình kỹ thuật. Bài viết này sẽ hướng dẫn bạn 8 bước thi công xích nhựa JFLO trên cẩu trục, kèm theo check-list an toàn và nghiệm thu chi tiết.

Giới thiệu: Tầm quan trọng của xích dẫn cáp trong hệ thống cẩu trục

Trong các hệ thống cẩu trục hiện đại, thiết bị phải vận hành liên tục và di chuyển trên hành trình dài, đòi hỏi hệ thống cáp điện và tín hiệu luôn được bảo vệ tốt nhất. Nếu cáp điện bị xoắn, mòn hoặc đứt giữa chừng, toàn bộ dây chuyền sẽ dừng lại, gây thiệt hại nghiêm trọng về thời gian và chi phí.

Chính vì vậy, xích dẫn cáp ra đời như một giải pháp tối ưu, đảm bảo cáp được dẫn hướng theo đường cong định sẵn, giảm ma sát, tránh rối dây và tăng tuổi thọ hệ thống.

Xích nhựa cuốn cáp JFLO – Lựa chọn của ngành công nghiệp

Xích nhựa cuốn cáp thương hiệu JFLO là dòng sản phẩm phổ biến tại Việt Nam, nổi bật với thiết kế linh hoạt, chịu lực tốt và dễ thi công. Với các hệ thống cẩu trục tải nặng hoặc đường ray dài, JFLO mang lại sự ổn định cao, đồng thời tiết kiệm thời gian bảo trì.

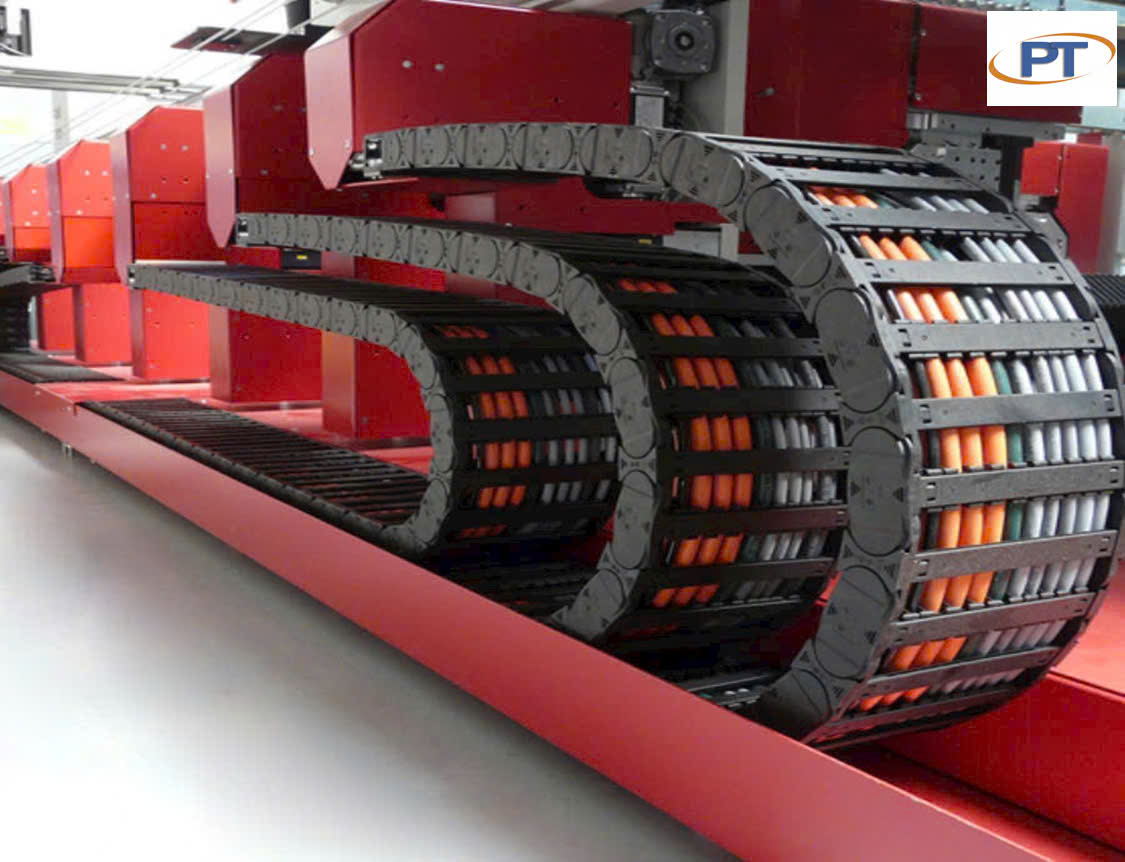

Xích nhựa JFLO lắp đặt trong hệ thống cẩu trục công nghiệp

Chuẩn bị trước khi thi công: Dụng cụ, vật tư và kiểm tra hiện trạng

Trước khi tiến hành thi công hệ thống xích dẫn cáp, cần chuẩn bị kỹ lưỡng cả về vật tư lẫn đánh giá hiện trạng thực tế để tránh phát sinh lỗi trong quá trình lắp đặt.

Dụng cụ cần thiết

• Cờ lê, tua vít, kìm cắt cáp, dụng cụ uốn cong cáp.
• Dụng cụ đo hành trình di chuyển của xe con (crab) trên cẩu trục.
• Bộ cố định xích: khớp nối, vít bắt định vị.
• Thang hoặc xe nâng để thao tác trên cao.

Vật tư cần chuẩn bị

• Xích nhựa cuốn cáp JFLO theo đúng chiều dài hành trình.
• Cáp điện, cáp tín hiệu hoặc ống hơi tùy theo hệ thống.
• Giá đỡ (khung treo xích hoặc ray trượt).
• Nẹp giữ cáp bên trong xích, đầu nối bắt điểm cố định.

Kiểm tra hiện trạng

• Đo hành trình thực tế để xác định chiều dài xích cần dùng (gồm cả hành trình di chuyển và bán kính uốn).
• Kiểm tra độ cao treo xích so với mặt sàn để chọn loại xích phù hợp.
• Xác định điểm bắt đầu và kết thúc của hệ thống xích để lên layout lắp đặt chính xác.

Những lưu ý quan trọng trước thi công

• Tránh lắp xích quá căng hoặc quá chùng – gây mất ổn định trong di chuyển.
• Không để xích tiếp xúc trực tiếp với vật nóng, nhọn hoặc có khả năng ăn mòn nhựa.
• Kiểm tra kỹ tình trạng dây cáp – thay thế nếu có dấu hiệu nứt, bong tróc vỏ.

8 bước thi công xích nhựa JFLO trên cẩu trục

Lắp đặt khung đỡ và định vị xích

• Gắn khung đỡ tại hai điểm: đầu di chuyển và đầu cố định. Đảm bảo chắc chắn để tránh rung lắc khi cẩu trục vận hành.
• Kiểm tra độ cao đồng đều, tránh để xích bị nghiêng hoặc xoắn lệch.

Luồn cáp và cố định trong xích

• Mở từng mắt xích để luồn cáp vào theo đúng chiều.
• Sắp xếp dây cáp thẳng, không vắt chéo hoặc xoắn để đảm bảo độ bền và an toàn.
• Dùng kẹp giữ cáp tại các điểm uốn cong hoặc vị trí dễ trượt.

Kiểm tra độ căng và hành trình di chuyển

• Thử kéo xe con chạy hết hành trình để kiểm tra độ căng xích.
• Đảm bảo xích di chuyển mượt mà, không bị gập hoặc căng quá mức.
• Nếu thấy điểm cáp bị kéo lệch, cần điều chỉnh lại các đoạn giữ cáp bên trong.

Cố định điểm đầu và cuối của xích

• Dùng vít hoặc bộ giá đỡ chuyên dụng để cố định đầu xích với khung dừng.
• Đầu còn lại gắn với xe di chuyển sao cho vừa vặn, không tạo áp lực thừa vào khớp nối.

Hình ảnh hoàn thiện hệ thống xích nhựa cuốn cáp đã cố định hai đầu

Kiểm tra độ uốn và bán kính cong

Một trong những yếu tố then chốt quyết định độ bền của hệ thống xích dẫn cáp là bán kính uốn cong. Việc lắp đặt sai bán kính sẽ gây mỏi cáp, đứt lõi hoặc gãy xích.

• Đảm bảo bán kính uốn đúng theo thông số kỹ thuật nhà sản xuất khuyến nghị.
• Dùng thước đo kiểm tra khoảng cách giữa các điểm uốn – không được nhỏ hơn R min (bán kính uốn nhỏ nhất).
• Tránh uốn ngược chiều hoặc kéo xích quá giới hạn độ cong thiết kế.

Thử nghiệm vận hành không tải

Trước khi cho cẩu trục vận hành thực tế, tiến hành chạy thử hệ thống không tải ít nhất 3 – 5 lần hành trình:

• Quan sát toàn bộ chiều dài xích – đảm bảo không phát sinh điểm kẹt, gập, cản trở chuyển động.
• Kiểm tra cáp không bị văng ra khỏi xích hoặc xoắn trong khi di chuyển.
• Nếu có hiện tượng rung lắc hoặc kêu lạ, dừng ngay để kiểm tra khớp nối.

Điều chỉnh và khắc phục sự cố

Trong quá trình chạy thử, nếu phát hiện sự cố, cần xử lý ngay theo các hướng dẫn sau:

• Xích chùng: Tăng chiều dài phần treo xích hoặc điều chỉnh khung đỡ.
• Cáp trồi lên: Mở nắp, sắp lại dây và siết kẹp giữ chắc hơn.
• Xích kêu cộc cộc: Kiểm tra lại vít cố định, có thể đang lỏng hoặc khung đỡ bị vênh.
• Di chuyển không đồng đều: Có thể xích bị nghiêng, kiểm tra lại độ cân bằng khung đỡ hai đầu.

Sau điều chỉnh, lặp lại bước chạy thử để chắc chắn mọi vấn đề đã được giải quyết.

Nghiệm thu và bàn giao

Khi hệ thống đã hoạt động ổn định, tiến hành nghiệm thu theo các tiêu chí:

• Độ thẳng đều của xích khi di chuyển.
• Hành trình không gặp trở ngại trong cả hai chiều.
• Dây cáp được bảo vệ kín và không bị ma sát vào thân xích.
• Tất cả đầu nối, vít, khớp nối chắc chắn – không có điểm lỏng.

Lập biên bản nghiệm thu bao gồm hình ảnh thực tế, sơ đồ hành trình và danh sách thiết bị, kèm ký xác nhận của đội kỹ thuật và bên giám sát.

Check-list an toàn và nghiệm thu sau thi công

Để tránh sai sót trong thi công và đảm bảo an toàn dài hạn, dưới đây là check-list cần hoàn tất:

• Xích đã cố định chắc chắn tại điểm đầu và điểm cuối.
• Bán kính uốn đúng theo thông số kỹ thuật.
• Cáp bên trong không xoắn, không chồng chéo.
• Cáp được cố định bằng kẹp hoặc nẹp chuyên dụng.
• Xích không tiếp xúc với vật sắc, nóng hoặc ăn mòn.
• Hệ thống vận hành trơn tru trong cả hai chiều di chuyển.
• Ghi lại nhật ký lắp đặt và thông số kỹ thuật để lưu trữ.

Lưu ý bảo trì và sử dụng xích nhựa cuốn cáp hiệu quả

Thi công đúng là một chuyện – để duy trì hiệu suất và độ bền của hệ thống xích nhựa cuốn cáp, việc bảo trì định kỳ là yếu tố không thể bỏ qua.

Lịch bảo trì khuyến nghị:

• 1 lần/tháng: Vệ sinh bụi bẩn bám trên xích và trong các mắt xích.
• 3 tháng/lần: Kiểm tra khớp nối, siết lại các vít lỏng.
• 6 tháng/lần: Mở kiểm tra toàn bộ hệ thống cáp bên trong, đo độ mòn cáp, độ đàn hồi xích.
• 1 năm/lần: Chạy thử hành trình toàn hệ thống khi không tải, đánh giá tổng thể tình trạng xích.

Lưu ý khi sử dụng:

• Không tự ý thay đổi hành trình, bán kính uốn hoặc loại cáp khi chưa có đánh giá kỹ thuật.
• Nếu phát hiện âm thanh bất thường hoặc rung lắc, dừng máy và kiểm tra ngay.
• Dùng đúng loại xích theo tải trọng và môi trường hoạt động (không lấy xích trong nhà dùng ngoài trời hoặc ngược lại).
