Cách tổ chức dây điện gọn gàng trong tủ điều khiển

Vai trò của tủ điều khiển điện trong hệ thống công nghiệp

Chức năng và tầm quan trọng của tủ điều khiển

Tủ điều khiển điện là “bộ não” của nhiều hệ thống tự động hóa trong nhà máy, dây chuyền sản xuất hoặc các hệ thống kỹ thuật công nghiệp. Chúng đảm nhiệm chức năng:

• Phân phối nguồn điện cho các thiết bị máy móc

• Điều khiển và giám sát hoạt động của động cơ, cảm biến, relay, biến tần

• Bảo vệ hệ thống điện khỏi quá tải, ngắn mạch

• Kết nối và truyền tín hiệu điều khiển giữa các thiết bị thông qua PLC, HMI, SCADA

Tủ điều khiển không chỉ là nơi chứa các thiết bị điện tử mà còn là trung tâm kết nối hàng trăm tuyến dây dẫn, từ dây cấp nguồn, dây tín hiệu, dây điều khiển, đến dây tiếp địa. Cách tổ chức dây trong tủ ảnh hưởng trực tiếp đến hiệu suất hoạt động, khả năng bảo trì và tính thẩm mỹ công nghiệp.

Các loại dây thường sử dụng và yêu cầu đi dây trong tủ

Trong tủ điều khiển, các loại dây thông dụng bao gồm:

• Dây nguồn (AC/DC): cấp điện cho thiết bị bên trong và ngoài tủ

• Dây tín hiệu: truyền tín hiệu từ cảm biến, công tắc, HMI về PLC

• Dây điều khiển: truyền xung điều khiển ra các thiết bị chấp hành

• Cáp mạng, cáp truyền thông: Ethernet, Profibus, RS485…

• Dây tiếp địa: đảm bảo an toàn, chống rò điện

Tất cả các dây này cần được bố trí:

• Tách biệt theo loại (nguồn, tín hiệu, điều khiển) để giảm nhiễu

• Sắp xếp gọn gàng, dễ truy vết, có mã hiệu rõ ràng

• Không để dây chồng chéo, gập gãy gây hư hỏng hoặc khó bảo trì

• Đi đúng máng, ống, hoặc xích nhựa đi dây điện nếu nối từ tủ ra ngoài

Việc tổ chức dây điện một cách khoa học giúp tối ưu hiệu năng hoạt động và đảm bảo an toàn điện trong toàn bộ hệ thống.

Hậu quả khi bố trí dây tủ điều khiển không khoa học

Gây rối loạn tín hiệu và nhiễu điện từ

Khi các loại dây được bố trí lộn xộn, đặc biệt là dây tín hiệu đặt gần dây nguồn hoặc dây động lực, hiện tượng nhiễu điện từ có thể xảy ra, gây:

• Truyền tín hiệu sai lệch, dẫn đến máy móc hoạt động không ổn định

• PLC hoặc biến tần nhận tín hiệu lỗi, gây dừng máy đột ngột

• Gây chập chờn trong hệ thống điều khiển từ xa hoặc giao tiếp mạng

Đây là vấn đề nghiêm trọng trong các nhà máy sản xuất tự động, nơi mà độ chính xác của tín hiệu là yếu tố sống còn.

Mất an toàn điện, nguy cơ chập cháy

Tủ điện là nơi tập trung điện áp cao và dòng lớn. Nếu dây được bố trí sai cách, có thể xảy ra:

• Ma sát dây vào nhau dẫn đến hở điện, rò điện

• Dây quá tải bị nóng nhưng không tản nhiệt tốt vì nằm chồng lên nhau

• Ngắn mạch do dây chạm vào vỏ tủ hoặc thiết bị

Tất cả những yếu tố trên đều làm tăng nguy cơ chập cháy điện, ảnh hưởng nghiêm trọng đến tính mạng người vận hành và tài sản doanh nghiệp.

Khó bảo trì, thay thế và mở rộng hệ thống

Tủ điện có thể phải thay thế linh kiện, đấu nối thêm thiết bị hoặc điều chỉnh hệ thống trong tương lai. Khi dây không được tổ chức logic:

• Kỹ thuật viên mất nhiều thời gian dò dây, xác định đường đi

• Việc thay thế dây dễ nhầm lẫn, gây lỗi hệ thống

• Không còn không gian để lắp thêm thiết bị mới

Đây là nguyên nhân khiến chi phí bảo trì tăng cao và thời gian dừng máy kéo dài không cần thiết.

Nguyên tắc bố trí dây gọn gàng trong tủ điều khiển điện

Phân luồng dây logic theo chức năng

Trước khi lắp đặt, kỹ sư cần lên sơ đồ dây dẫn (wiring layout) cụ thể, phân luồng dây theo:

• Dây nguồn riêng, đi dọc cạnh tủ

• Dây tín hiệu và điều khiển đi bên trong máng riêng

• Dây nối đất, tiếp địa bố trí gần đáy tủ

Nguyên tắc là không để dây tín hiệu và dây nguồn chạy song song lâu dài, vì dễ nhiễu. Nếu buộc phải cắt nhau, nên đặt vuông góc để hạn chế tương tác điện từ.

Ngoài ra, mỗi nhóm dây nên có điểm đầu – điểm cuối rõ ràng, được cố định bằng dây rút, nẹp nhựa để tránh xê dịch trong quá trình vận hành.

Sử dụng phụ kiện chuyên dụng: máng cáp, ống gen, xích nhựa đi dây điện

Phụ kiện tổ chức dây là yếu tố quyết định đến sự gọn gàng và chuyên nghiệp trong tủ điều khiển. Một số loại phổ biến gồm:

• Máng cáp (cable duct): dẫn dây theo các tuyến cố định trong tủ

• Ống gen ruột gà hoặc PVC mềm: bảo vệ dây trước khi vào thiết bị

• Ống gen co nhiệt: cách điện, gọn dây, chống ẩm

• Xích nhựa đi dây điện: dùng cho các vị trí dây phải chuyển động hoặc từ tủ ra các cơ cấu máy

Đặc biệt, các sản phẩm như xích nhựa công nghiệp hay xích nhựa luồn dây điện có khả năng bảo vệ dây trong môi trường rung động, bụi bẩn, dầu mỡ – phù hợp cho các nhà máy tự động hóa cao.

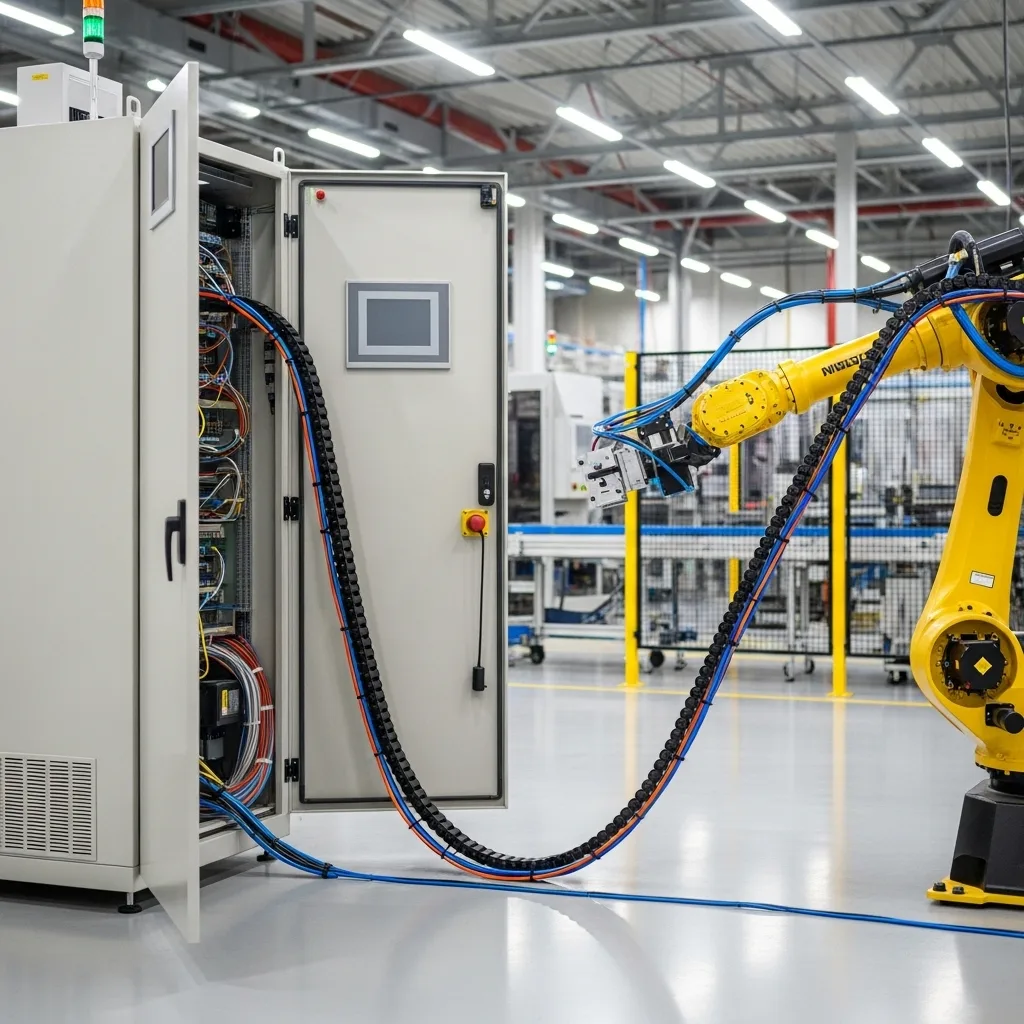

Hệ thống xích nhựa giúp tổ chức dây từ tủ điều khiển ra robot trong nhà máy tự động hóa

Đánh số dây, gắn nhãn rõ ràng – dễ kiểm soát

Một chi tiết tưởng nhỏ nhưng vô cùng quan trọng: gắn mã số cho từng đầu dây, thể hiện điểm đầu – điểm cuối, chức năng, màu dây. Lợi ích:

• Rút ngắn thời gian bảo trì, sửa chữa

• Tránh nhầm lẫn khi thay đổi hệ thống

• Dễ dàng bàn giao, lưu trữ tài liệu kỹ thuật

Ngoài mã số dây, các thiết bị như relay, PLC, CB… cũng nên có sơ đồ bố trí (panel layout) đi kèm, giúp người vận hành nhanh chóng xác định kết nối.

Gợi ý các giải pháp cơ khí hỗ trợ đi dây chuyên nghiệp

Xích nhựa công nghiệp – cho khu vực chuyển động từ tủ ra thiết bị

Xích nhựa công nghiệp là giải pháp hàng đầu khi bạn cần dẫn dây từ tủ điều khiển ra các thiết bị có chuyển động – chẳng hạn như máy CNC, băng chuyền, cánh tay robot, thiết bị đóng gói tự động…

Lợi ích nổi bật:

• Bảo vệ dây khỏi lực kéo, rung, va chạm khi thiết bị hoạt động liên tục

• Cố định tuyến dây, tránh tình trạng vướng hoặc rối dây

• Phân luồng dây rõ ràng, mỗi rãnh chứa một loại dây (điện, tín hiệu, khí)

• Chịu được dầu, bụi, hóa chất, phù hợp môi trường nhà máy

Xích nhựa công nghiệp cũng giúp giảm đáng kể hiện tượng hao mòn dây, từ đó kéo dài tuổi thọ thiết bị, hạn chế lỗi điều khiển, gián đoạn sản xuất.

Xích nhựa luồn dây điện – bảo vệ dây ra vào tủ

Ở những đoạn dây kết nối từ tủ điều khiển ra ngoài môi trường hoặc đi từ tủ lên thiết bị gắn trên cao, xích nhựa luồn dây điện là lựa chọn tối ưu. Giải pháp này mang lại:

• Định tuyến dây gọn gàng, tránh để dây treo lủng lẳng mất thẩm mỹ

• Chống gập, chống xoắn, bảo vệ dây khỏi đứt ngầm trong quá trình kéo

• Lắp đặt dễ dàng, không cần đục lỗ hay chế thêm khung sắt

Sản phẩm có nhiều kích thước, phù hợp với cả hệ thống dây nhỏ (PLC, cảm biến) đến dây động lực lớn. Đặc biệt phù hợp với các khu vực cần đi dây thẳng đứng hoặc theo góc uốn cong phức tạp.

Xích cáp – giải pháp công nghiệp hóa cho bố trí dây an toàn

Xich cáp là giải pháp cao cấp dành cho các hệ thống có hành trình dài, tải trọng dây nặng hoặc yêu cầu thẩm mỹ công nghiệp cao. Đặc điểm nổi bật:

• Khả năng chịu lực lớn, phù hợp với hệ thống điện công suất cao

• Chống rung và ăn mòn, dùng tốt trong môi trường khắc nghiệt

• Dễ kiểm tra và bảo trì, nhờ thiết kế mở – đóng từng khoang

• Tối ưu thẩm mỹ công nghiệp, cho hình ảnh hệ thống dây dẫn chuyên nghiệp và đáng tin cậy

Khi được lắp đặt đúng kỹ thuật, xích cáp giúp chuẩn hóa hệ thống dây dẫn từ tủ điều khiển đến toàn bộ nhà máy, hỗ trợ chuyển đổi số và hiện đại hóa dây chuyền.

Ứng dụng xích cáp trong hệ thống dây điện kết nối từ tủ điều khiển đến thiết bị sản xuất tự động

Lợi ích khi tổ chức dây tủ điều khiển đúng kỹ thuật

An toàn điện và giảm rủi ro sự cố

Tổ chức dây điện khoa học là nền tảng để đảm bảo an toàn vận hành. Khi dây được cố định đúng cách, phân loại rõ ràng và có bảo vệ vật lý:

• Giảm khả năng rò điện, chập cháy

• Ngăn chặn va chạm giữa các loại tín hiệu gây nhiễu

• Bảo vệ người lao động khỏi các sự cố điện giật

An toàn điện không chỉ là yếu tố kỹ thuật mà còn là yêu cầu pháp lý và tiêu chuẩn chất lượng ISO, CE, TCVN… mà nhiều doanh nghiệp phải tuân thủ.

Tối ưu không gian, nâng cao thẩm mỹ công nghiệp

Một tủ điện được tổ chức dây đúng chuẩn sẽ:

• Tận dụng tối đa không gian bên trong tủ

• Để lại khoảng trống cho thiết bị mở rộng sau này

• Gây ấn tượng tốt trong mắt đối tác, kiểm định, khách tham quan

Trong thời đại công nghiệp hiện đại, thẩm mỹ không chỉ là cái đẹp mà còn phản ánh năng lực kỹ thuật và sự chuyên nghiệp của doanh nghiệp.

Dễ dàng bảo trì và nâng cấp về sau

Sự rõ ràng trong việc đánh số dây, phân tuyến logic và dùng phụ kiện tổ chức dây phù hợp giúp kỹ thuật viên:

• Dễ dàng truy vết và sửa lỗi

• Thay dây hoặc nâng cấp thiết bị nhanh chóng

• Không cần tháo rỡ toàn bộ hệ thống dây khi cần thay đổi nhỏ

Điều này giúp giảm thời gian downtime, tối ưu chi phí bảo trì và duy trì hiệu quả vận hành liên tục cho nhà máy.
