Tối ưu đường dây máy tự động – Hướng dẫn bố trí và bảo trì

Giới thiệu chung về tối ưu đường dây trong máy tự động

Vì sao việc bố trí đường dây quan trọng trong hệ thống máy tự động

Trong các hệ thống máy móc tự động hiện đại, đường đi của dây cáp đóng vai trò quan trọng ngang bằng với các thành phần cơ khí chuyển động. Dây tín hiệu, dây điện nguồn, dây khí nén hay cáp truyền động đều cần được bố trí một cách khoa học để đảm bảo máy hoạt động trơn tru, hạn chế rủi ro kỹ thuật và tăng độ tin cậy trong vận hành.

Tối ưu đường dây không chỉ ảnh hưởng đến hiệu suất làm việc của máy mà còn liên quan mật thiết đến tuổi thọ linh kiện, khả năng bảo trì, cũng như chi phí vận hành. Khi đường dây được bố trí hợp lý, các vấn đề như rối dây, gãy cáp, đứt tín hiệu hay mài mòn sẽ được giảm thiểu đáng kể.

Những thách thức thường gặp: ma sát, mỏi cáp, rối dây, rung động

Các hệ thống máy hoạt động liên tục, đặc biệt là trong môi trường sản xuất công nghiệp, thường xuyên gặp các vấn đề như:

• Ma sát cao do dây bị cọ xát vào các góc cạnh, gây mòn vỏ hoặc đứt lõi dẫn.

• Mỏi cáp khi dây phải uốn cong liên tục trong một hành trình dài, không có hệ dẫn hướng hỗ trợ.

• Rối dây và gãy gập do thiếu giải pháp dẫn hướng, khiến dây bị vướng vào các chi tiết cơ khí chuyển động.

• Rung động và va đập trong quá trình vận hành ảnh hưởng đến độ bền của dây cáp, đặc biệt là các loại cáp điều khiển hoặc truyền tín hiệu.

Chính vì vậy, việc tối ưu đường dây là một bước thiết yếu khi thiết kế hoặc cải tiến hệ thống máy móc tự động.

Nguyên tắc bố trí cơ khí đường dây hiệu quả

Lựa chọn hướng đi tối ưu (ngắn – thẳng – ít khúc cua)

Một trong những nguyên tắc cơ bản trong thiết kế kỹ thuật đường dây là: “ngắn nhất, ít uốn cong nhất và dễ tiếp cận nhất.” Dây nên đi theo tuyến thẳng hoặc cong nhẹ, hạn chế các điểm gấp khúc vì đó là vị trí dễ xảy ra mỏi cáp, ma sát và hư hỏng.

Việc xác định trước hướng đi trong sơ đồ cơ khí giúp kỹ sư có cái nhìn tổng thể để điều chỉnh các thành phần máy, tránh tình trạng phải “lách” dây qua những không gian hẹp sau khi đã lắp đặt xong cơ cấu chính.

Tránh các điểm ma sát, cấn, kẹt cáp

Dây không được phép tiếp xúc trực tiếp với các chi tiết sắc nhọn hoặc bề mặt có độ nhám cao. Nên sử dụng các phụ kiện như xích nhựa đi dây điện, ống dẫn mềm, gối đỡ cao su, ống cuộn xoắn để tránh va đập và mài mòn cáp.

Ngoài ra, cần kiểm tra kỹ các vị trí giao nhau giữa cơ khí động (motor, xi lanh, trục dẫn hướng) và đường dây tĩnh để tránh bị kẹp hoặc cắt dây khi máy hoạt động.

Xử lý chuyển động: hành trình, tốc độ, quỹ đạo

Khi máy có chuyển động tịnh tiến hoặc quay, cần thiết kế hệ thống dẫn hướng phù hợp. Dây phải có độ dư vừa đủ cho hành trình hoạt động nhưng không được quá dài gây chùng hoặc vướng.

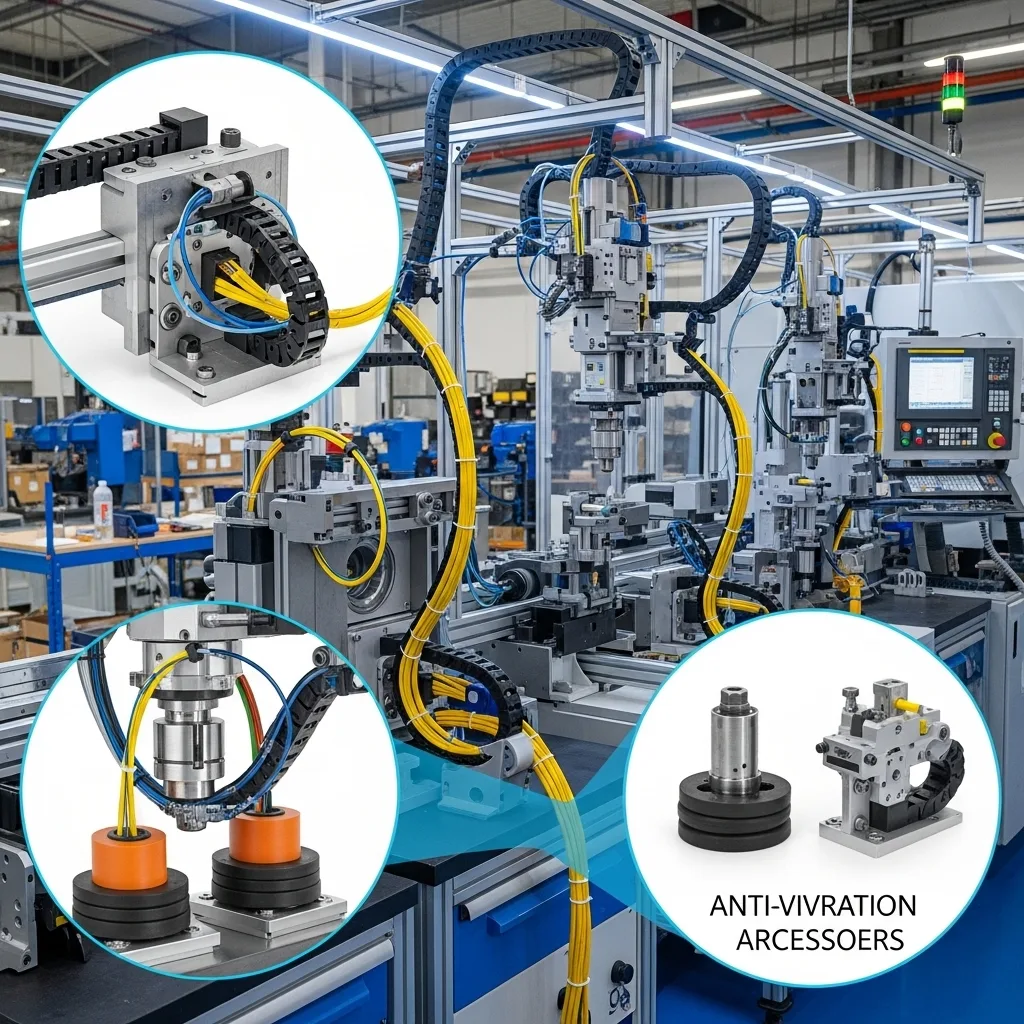

Giải pháp phổ biến là sử dụng máng xích nhựa cuốn cáp, vốn cho phép dây đi theo quỹ đạo nhất định, đồng thời chống ma sát, gập gãy và bảo vệ dây khỏi các yếu tố bên ngoài.

Tính đến yếu tố môi trường (nhiệt độ, bụi, dầu, hóa chất)

Dây và phụ kiện bố trí đi kèm cần có khả năng chịu nhiệt, chống bụi hoặc kháng dầu nếu làm việc trong môi trường nhà máy sản xuất hoặc ngoài trời. Các loại xích nhựa chất lượng cao sẽ giúp bảo vệ dây khỏi hư hỏng do môi trường gây ra.

Các dòng xích nhựa luồn dây điện hiện nay được thiết kế với vật liệu chống ăn mòn, cách điện tốt, và có cấu tạo dạng khớp nối linh hoạt, dễ thi công, giúp tăng tuổi thọ toàn bộ hệ thống dây dẫn.

Giải pháp kỹ thuật: sử dụng máng/xích dẫn cáp

So sánh giữa các hệ thống dẫn dây: ống mềm, máng, xích nhựa

Mỗi giải pháp dẫn dây đều có ưu – nhược điểm riêng tùy thuộc vào nhu cầu sử dụng:

• Ống mềm cuộn xoắn: linh hoạt, giá rẻ, dễ lắp đặt nhưng không bảo vệ dây khỏi lực cơ học hoặc va đập mạnh.

• Máng dẫn cáp: phù hợp với dây đi tĩnh, dễ kiểm tra nhưng không thể áp dụng cho chuyển động.

• Xích nhựa: giải pháp tối ưu cho hệ thống tự động chuyển động, vừa bảo vệ dây, vừa đảm bảo hành trình chính xác.

Trong đó, xích cáp nhựa hiện là lựa chọn phổ biến nhất trong các dây chuyền tự động bởi tính hiệu quả vượt trội, dễ bảo trì và tuổi thọ lâu dài.

Ưu và nhược điểm của máng xích nhựa cuốn cáp và các loại xích khác

Máng xích nhựa cuốn cáp thường có cấu trúc dạng khớp nối có thể gập/duỗi theo trục chuyển động. Một số ưu điểm đáng chú ý:

• Bảo vệ dây khỏi mài mòn, bụi, va đập

• Cho phép dây di chuyển theo hành trình chính xác

• Dễ lắp đặt và tháo rời khi bảo trì

• Thích hợp với cả tốc độ cao và chu kỳ hoạt động lớn

Tuy nhiên, nhược điểm là chi phí đầu tư ban đầu cao hơn so với các loại máng/ống dẫn dây truyền thống.

Hướng dẫn lựa chọn kích thước, cấu tạo phù hợp với máy tự động

Khi lựa chọn xích nhựa luồn dây điện, cần dựa trên các tiêu chí:

• Số lượng và đường kính dây: xác định tiết diện lòng trong của xích

• Bán kính uốn của cáp: xích phải đảm bảo không gập cứng dây

• Chiều dài hành trình: chọn loại xích có chiều dài mở rộng đủ để bao phủ hành trình

• Loại chuyển động: xích cho chuyển động tịnh tiến, xoay, theo trục…

Một số dòng xích nhựa đi dây điện hiện nay còn tích hợp nắp mở tiện dụng, cho phép tháo – lắp dây dễ dàng mà không cần gỡ toàn bộ xích.

Các loại xích nhựa dẫn cáp dùng trong máy CNC – nguồn: congnghieppt.com

Thực hành: bước cụ thể để giảm ma sát và tăng tuổi thọ

Chuẩn bị: xác định đường đi, đo kích thước, chọn vật liệu

Trước khi bắt đầu bố trí đường dây trong hệ thống máy tự động, kỹ sư cần thực hiện các bước chuẩn bị kỹ lưỡng như sau:

• Khảo sát hệ thống chuyển động: xác định những trục chuyển động chính, hành trình làm việc, không gian lắp đặt và tốc độ vận hành.

• Định tuyến đường đi dây: chọn các tuyến đi thẳng, ngắn nhất và ít giao cắt với cơ cấu động.

• Đo kích thước tổng thể: chiều dài dây cần dùng, bán kính uốn tối thiểu và không gian lắp đặt cho máng/xích dẫn cáp.

• Lựa chọn vật liệu: chọn loại xích nhựa đi dây điện phù hợp với môi trường làm việc (chịu nhiệt, chống dầu, cách điện…).

Sự chuẩn bị kỹ lưỡng giúp đảm bảo hệ thống vận hành ổn định lâu dài, đồng thời hạn chế chi phí sửa chữa phát sinh.

Thi công: bố trí máng/xích, cố định, bảo vệ cáp

Khi bắt tay vào lắp đặt, cần tuân thủ các nguyên tắc sau:

• Cố định đầu dây: cả hai đầu dây phải được cố định chắc chắn, có gối đỡ giảm lực kéo để bảo vệ đầu nối.

• Lắp xích nhựa: xích cần được cố định vững ở một đầu, đầu còn lại di chuyển tự do theo hướng chuyển động của máy. Dây bên trong phải được xếp gọn, tránh xoắn, chồng chéo.

• Bố trí dây đúng vị trí: nếu trong một xích có nhiều loại dây (tín hiệu, điện, khí nén…), cần bố trí dây theo thứ tự ưu tiên và sử dụng vách ngăn nếu cần để tránh nhiễu.

• Kiểm tra hành trình: cho máy chạy thử ở tốc độ thấp để kiểm tra khả năng di chuyển của xích và dây bên trong, điều chỉnh ngay nếu phát hiện cọ sát bất thường.

Việc sử dụng các dòng xích nhựa luồn dây điện chất lượng cao từ những nhà cung cấp uy tín sẽ đảm bảo hệ thống vận hành ổn định, không phát sinh lỗi nhỏ tích tụ thành sự cố lớn.

Bảo trì định kỳ: kiểm tra, làm sạch, thay thế bộ phận hao mòn

Để đảm bảo tăng tuổi thọ của hệ thống dây dẫn, cần có lịch trình bảo trì định kỳ như sau:

• Kiểm tra xích nhựa: tìm các dấu hiệu nứt, gãy, mài mòn bất thường.

• Làm sạch máng xích: bụi bẩn, dầu mỡ có thể làm giảm độ trượt và tăng ma sát.

• Thay thế dây cáp hỏng: đặc biệt lưu ý các dây có vỏ cao su bị nứt, xơ, hoặc có dấu hiệu bị nóng quá mức.

Ví dụ: Quy trình tháo lắp và vệ sinh xích nhựa luồn dây điện

1. Dừng toàn bộ hệ thống và ngắt nguồn điện.

2. Tháo các nắp đậy của xích nhựa (nếu là dạng mở).

3. Kiểm tra tình trạng dây, lau sạch bằng khăn khô hoặc khí nén.

4. Thay dây nếu phát hiện bị lão hóa, gãy gập hoặc có dấu hiệu hư hỏng.

5. Đóng lại nắp xích, cố định chắc chắn và vận hành thử lại.

Kỹ thuật viên đang vệ sinh và bảo trì xích nhựa dẫn cáp

Những lưu ý khi thiết kế kỹ thuật cho hệ thống máy tự động

Tích hợp đường dây vào quy trình thiết kế cơ khí & điện

Nhiều kỹ sư thường chỉ tập trung vào phần cơ khí và truyền động khi thiết kế máy, nhưng lại bỏ qua đường đi của dây cho đến giai đoạn lắp ráp. Đây là sai lầm phổ biến dễ dẫn đến tình trạng “chạy dây tạm”, thiếu chuyên nghiệp và tiềm ẩn nhiều rủi ro.

Việc tích hợp bố trí dây ngay từ giai đoạn lên bản vẽ kỹ thuật sẽ giúp:

• Chủ động lựa chọn không gian cho máng xích, gối đỡ và các phụ kiện cố định.

• Tránh va chạm với cơ cấu chuyển động hoặc gây chồng chéo không cần thiết.

• Tối ưu hóa không gian bên trong máy, tăng tính thẩm mỹ và dễ bảo trì.

Phối hợp giữa thiết kế máy và bố trí đường dây: tối ưu không gian, tránh ảnh hưởng vận hành

Thiết kế đường dây hiệu quả không chỉ là trách nhiệm của kỹ sư điện mà còn cần sự phối hợp chặt chẽ với bộ phận cơ khí và tự động hóa. Một số lưu ý quan trọng gồm:

• Thiết kế đường dẫn dây song song với kết cấu máy thay vì bố trí treo lơ lửng hoặc luồn qua các khung phụ.

• Dự phòng không gian cho dây dự phòng, tín hiệu mở rộng hoặc khi cần thay đổi cấu hình máy.

• Đảm bảo an toàn điện: tránh đặt dây gần các nguồn sinh nhiệt, khu vực có rung động mạnh hoặc nhiều dầu mỡ.

Kinh nghiệm từ thực tế thi công thiết bị tự động

Qua nhiều năm thi công thiết bị công nghiệp và hệ thống tự động, các kỹ sư thường đúc kết một số kinh nghiệm thực tế:

• Không nên tiết kiệm chi phí bằng cách dùng dây điện thông thường cho các cơ cấu chuyển động – nên đầu tư loại dây chuyên dụng.

• Luôn ưu tiên sử dụng xich cáp chuyên dụng để bảo vệ đường dây – về lâu dài chi phí bảo trì thấp hơn hẳn.

• Kiểm tra định kỳ 6 tháng/lần để thay thế bộ phận hao mòn, tránh rủi ro phát sinh lỗi giữa chu kỳ sản xuất.

Kết luận & CTA

Tóm tắt các bước và lợi ích khi tối ưu đường dây đúng cách

Việc tối ưu đường dây trong máy tự động không chỉ là một bước kỹ thuật cần thiết mà còn mang lại rất nhiều lợi ích:

• Giảm thiểu hỏng hóc và sự cố bất ngờ

• Tăng tuổi thọ dây và thiết bị

• Dễ dàng kiểm tra, bảo trì và mở rộng hệ thống

• Tăng độ tin cậy và hiệu quả sản xuất

Bố trí dây hiệu quả không những cải thiện chất lượng máy móc mà còn thể hiện trình độ chuyên môn và uy tín của đơn vị thiết kế – thi công.
