Thiết kế hệ thống cáp di động chuẩn an toàn châu Âu

Hệ thống cáp di động là gì và vai trò trong công nghiệp

Khái niệm hệ thống cáp di động

Hệ thống cáp di động là một tập hợp các thiết bị chuyên dụng giúp dẫn hướng và bảo vệ các loại dây điện, cáp tín hiệu, ống khí, ống nước trong các máy móc, thiết bị hoặc dây chuyền sản xuất có chuyển động. Điểm đặc biệt của hệ thống này là khả năng cho phép dây dẫn hoạt động linh hoạt trong môi trường di chuyển liên tục, hạn chế tối đa tình trạng mài mòn, đứt gãy, chập cháy hoặc hư hỏng do bị kéo căng vượt quá giới hạn.

Trong hệ thống cáp di động, các thành phần quan trọng như xích nhựa công nghiệp, xích cáp, xích nhựa luồn dây điện, hoặc máng xích nhựa luồn dây điện đóng vai trò then chốt. Chúng không chỉ là khung đỡ vật lý mà còn là bộ phận bảo vệ chống bụi, nước và các tác động cơ học.

Ứng dụng thực tiễn trong nhà máy và dây chuyền sản xuất

Hệ thống cáp di động hiện diện phổ biến trong hầu hết các nhà máy hiện đại như:

• Dây chuyền sản xuất tự động trong ngành điện tử, chế tạo ô tô

• Máy CNC, robot công nghiệp, cẩu trục

• Hệ thống nâng hạ trong kho vận, logistic

• Dây chuyền đóng gói, chiết rót trong thực phẩm – đồ uống

• Nhà máy thép, xi măng, nhựa – nơi yêu cầu thiết bị hoạt động liên tục với điều kiện khắc nghiệt

Nhờ hệ thống này, hiệu suất máy móc được tối ưu, giảm thiểu thời gian chết do lỗi cáp, đồng thời tăng độ an toàn cho nhân sự làm việc trực tiếp với thiết bị.

Các tiêu chuẩn châu Âu trong thiết kế hệ thống cáp di động

Tổng quan các tiêu chuẩn an toàn EU áp dụng

Việc thiết kế và triển khai hệ thống cáp di động không thể thiếu sự tuân thủ các tiêu chuẩn an toàn, đặc biệt là các tiêu chuẩn đến từ châu Âu – nơi có yêu cầu nghiêm ngặt về chất lượng kỹ thuật.

Một số tiêu chuẩn châu Âu thường được áp dụng trong ngành cơ điện:

• EN 60204-1: Tiêu chuẩn về an toàn thiết bị điện trong máy móc công nghiệp

• EN 61984: Yêu cầu kỹ thuật đối với các đầu nối và thiết bị truyền dẫn

• EN ISO 12100: Nguyên tắc thiết kế an toàn máy móc

• RoHS Directive: Hạn chế các chất độc hại trong linh kiện điện tử và cáp điện

Những tiêu chuẩn này quy định rõ cách bố trí dây dẫn, cách chọn loại cáp, vật liệu, độ bền nhiệt – cơ, cũng như yêu cầu kiểm tra, kiểm định định kỳ để đảm bảo vận hành an toàn lâu dài.

Lý do nên tuân thủ tiêu chuẩn châu Âu trong sản xuất

Việc áp dụng tiêu chuẩn châu Âu không chỉ là yêu cầu pháp lý trong xuất khẩu, mà còn mang lại nhiều lợi ích:

• Tăng tuổi thọ thiết bị: Nhờ thiết kế đúng kỹ thuật, sử dụng vật liệu phù hợp và kiểm tra chất lượng nghiêm ngặt.

• Đảm bảo an toàn cho người vận hành: Hạn chế rủi ro cháy nổ, chập điện, rò rỉ khí.

• Giảm chi phí bảo trì và thay thế: Các hệ thống đạt chuẩn ít hư hỏng và dễ bảo trì hơn.

• Tăng uy tín doanh nghiệp: Khi hệ thống đạt chuẩn EU, doanh nghiệp dễ dàng hợp tác với đối tác nước ngoài.

Hướng dẫn thiết kế hệ thống cáp di động đạt chuẩn

Phân tích nhu cầu và môi trường hoạt động

Trước khi bắt tay vào thiết kế, kỹ sư cơ điện cần khảo sát chi tiết môi trường hoạt động và tính chất dây chuyền:

• Thiết bị cố định hay di chuyển?

• Khoảng cách hành trình, tốc độ và tần suất chuyển động?

• Nhiệt độ, độ ẩm, mức độ bụi, dầu, hóa chất?

• Có yêu cầu chống cháy, chống tĩnh điện, hoặc bảo vệ IP cao không?

Việc phân tích này giúp lựa chọn đúng loại xích cáp và vật liệu bảo vệ phù hợp, tránh lãng phí hoặc lỗi kỹ thuật sau lắp đặt.

Chọn vật liệu phù hợp: xích nhựa, máng xích, ống luồn

Dựa trên đặc thù vận hành, có thể lựa chọn các vật liệu sau:

• Xích nhựa công nghiệp: Nhẹ, linh hoạt, chịu mài mòn, phù hợp cho máy CNC, robot.

• Máng xích nhựa luồn dây điện: Dùng để cố định đường đi cáp dài, chịu tải trung bình.

• Ống xoắn, ống ruột gà: Dẫn dây linh hoạt theo các hướng không tuyến tính.

• Xích nhựa luồn dây điện: Được thiết kế để dẫn hướng dây trong môi trường hẹp, có thể tháo lắp dễ dàng khi cần bảo trì.

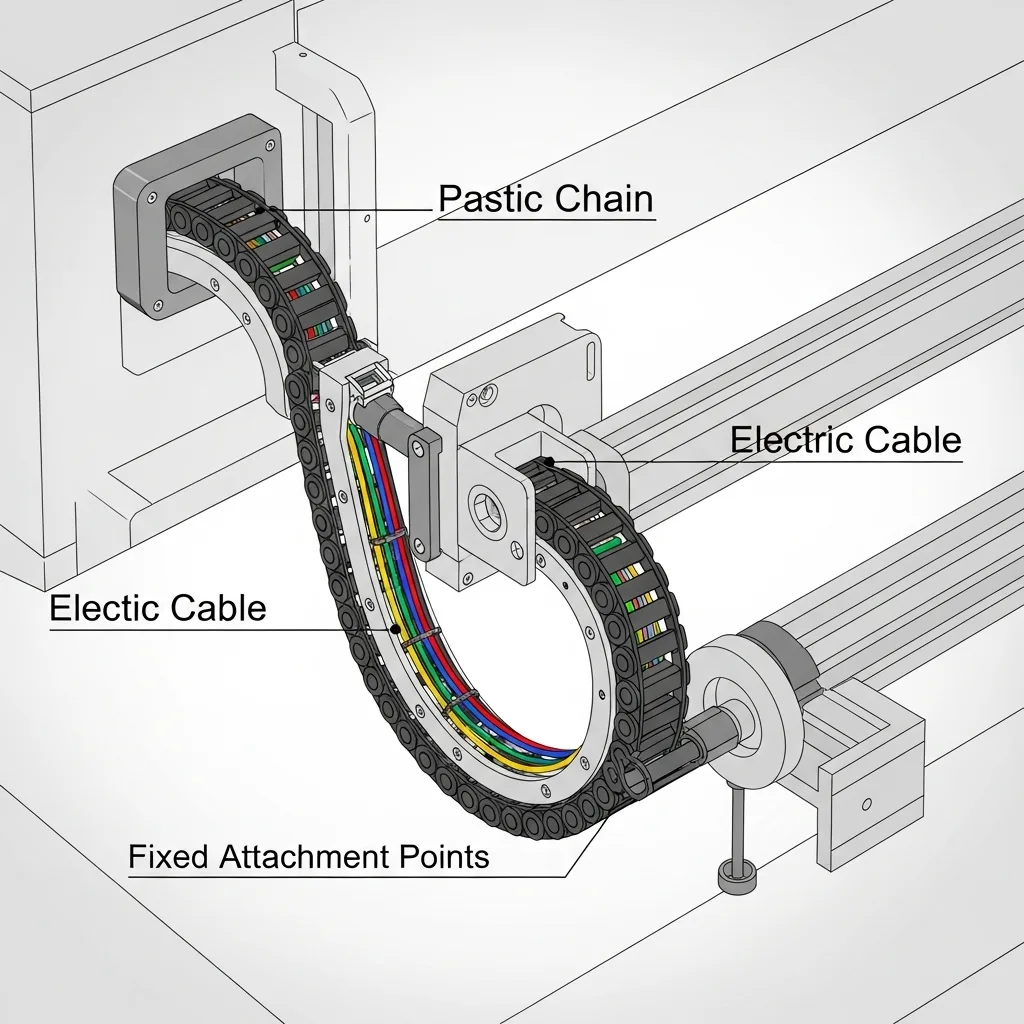

Sơ đồ hệ thống cáp di động trong máy CNC

Việc lựa chọn vật liệu cần cân đối giữa hiệu quả kỹ thuật và chi phí, đồng thời nên ưu tiên sản phẩm từ các thương hiệu uy tín, có chứng nhận chất lượng rõ ràng.

Lưu ý kỹ thuật khi bố trí xích cáp và dây dẫn

Khi thiết kế đường đi cáp, kỹ sư cần đảm bảo:

• Không để dây quá căng hoặc quá chùng: Gây mòn nhanh hoặc đứt cáp.

• Bán kính uốn của xích nhựa phải phù hợp với loại dây: Tránh gãy lõi dẫn.

• Phân tách các loại dây dẫn khác nhau: Dây tín hiệu, dây điện, ống khí không đi chung để tránh nhiễu hoặc cháy nổ.

• Không để dây ma sát vào mép máng: Có thể dùng gioăng cao su hoặc thanh dẫn hướng.

Tất cả các yếu tố này cần được thể hiện rõ trong bản vẽ kỹ thuật và phải được kiểm tra trước khi triển khai thi công thực tế.

Quy trình lắp đặt hệ thống cáp di động hiệu quả

Các bước triển khai từ khảo sát đến nghiệm thu

Một quy trình lắp đặt hệ thống cáp di động đạt chuẩn cần được thực hiện tuần tự theo các bước sau:

1. Khảo sát hiện trạng và thu thập yêu cầu kỹ thuật
   Kỹ sư cơ điện sẽ kiểm tra các thiết bị chuyển động, chiều dài hành trình, không gian lắp đặt và các yếu tố môi trường như nhiệt độ, độ ẩm, bụi hoặc dầu nhớt.

2. Lên bản vẽ kỹ thuật và thiết kế sơ bộ hệ thống
   Dựa trên dữ liệu khảo sát, đội ngũ thiết kế sẽ lên sơ đồ hệ thống cáp di động, lựa chọn loại xích cáp, phương án dẫn hướng và vị trí gắn cố định – di động.

3. Chọn vật tư và chuẩn bị thiết bị
   Toàn bộ vật tư như xích nhựa công nghiệp, máng xích nhựa luồn dây điện, dây cáp, đầu nối và phụ kiện cần được kiểm tra chất lượng trước khi đưa vào sử dụng.

4. Tiến hành lắp đặt theo từng cụm
   Bắt đầu từ phần cố định, tiếp đến phần di động và phần kết nối trung gian. Các dây được luồn vào xích nhựa luồn dây điện đúng thứ tự, kiểm tra độ dài từng đoạn.

5. Kiểm tra hệ thống và nghiệm thu
   Sau khi lắp đặt hoàn tất, hệ thống được vận hành thử để kiểm tra độ linh hoạt, độ bền kéo, độ ma sát và khả năng làm việc liên tục. Các thông số phải đạt yêu cầu kỹ thuật trước khi bàn giao.

Lưu ý an toàn trong quá trình thi công lắp đặt

Khi thi công, yếu tố an toàn cần được đặt lên hàng đầu để tránh rủi ro cho cả thiết bị và con người:

• Ngắt toàn bộ nguồn điện trước khi làm việc để đảm bảo an toàn điện

• Sử dụng đồ bảo hộ chuyên dụng: găng tay cách điện, kính bảo hộ, giày chống trượt

• Không để dây điện và cáp chồng chéo nhau, tránh hiện tượng nhiễu điện hoặc nóng cáp

• Chừa không gian bảo trì: hệ thống nên có khoảng trống để dễ kiểm tra, sửa chữa sau này

• Cố định đầu cáp chắc chắn để không bị kéo lệch khi vận hành

Những quy tắc này là yêu cầu bắt buộc trong mọi dự án liên quan đến hệ thống cáp di động, đảm bảo chất lượng lắp đặt và vận hành lâu dài.

Giải pháp tổng thể từ kỹ sư cơ điện cho từng ngành

Gợi ý ứng dụng giải pháp theo từng lĩnh vực công nghiệp

Tùy theo đặc thù từng ngành, hệ thống cáp di động cần được thiết kế riêng biệt để đạt hiệu quả tối ưu:

• Ngành chế tạo cơ khí – ô tô
  Sử dụng xích nhựa công nghiệp có độ bền cao, chịu mài mòn, chống dầu. Hệ thống cần linh hoạt do thiết bị liên tục chuyển động theo nhiều trục.

• Ngành thực phẩm – dược phẩm
  Ưu tiên vật liệu xích và máng cáp đạt chuẩn vệ sinh, không bám bụi, dễ lau chùi, chống ăn mòn. Có thể dùng xích nhựa kháng khuẩn hoặc máng inox.

• Ngành điện tử – bán dẫn
  Cần thiết kế đường dẫn cáp riêng biệt giữa dây tín hiệu và nguồn để tránh nhiễu điện. Sử dụng xích nhỏ gọn, nhẹ, độ chính xác cao.

• Ngành năng lượng – khai khoáng
  Yêu cầu hệ thống chống bụi, chống rung, chịu nhiệt độ cao. Thiết kế phải bền vững, khả năng hoạt động trong điều kiện khắc nghiệt.

• Ngành logistics – kho vận
  Cần hệ thống đơn giản, dễ bảo trì, hoạt động ổn định 24/7. Có thể sử dụng máng xích nhựa luồn dây điện kết hợp ống dẫn khí cho robot di chuyển.

Ví dụ thực tế từ các dự án đã triển khai

Dưới đây là một số dự án thực tế tiêu biểu mà đội ngũ kỹ sư Công nghiệp PT Việt Nam đã thực hiện:

• Dự án cải tạo hệ thống cáp cho dây chuyền đóng gói tại KCN VSIP Bắc Ninh
  Sử dụng xích nhựa luồn dây điện kết hợp với dây tín hiệu chống nhiễu, giúp tăng tuổi thọ hệ thống gấp đôi so với trước.

• Lắp đặt hệ thống máng xích cho dây chuyền máy cắt CNC tại Đồng Nai
  Áp dụng máng xích nhựa chuyên dụng, đảm bảo ổn định trong môi trường có dầu mỡ và bụi kim loại.

• Hệ thống cáp cho robot gắp hàng trong kho hàng tự động tại TP.HCM
  Thiết kế riêng xích cáp nhỏ gọn theo chiều di chuyển dọc và ngang, giảm va đập và tối ưu hóa đường dẫn dây.

Một hệ thống cáp di động đã lắp đặt hoàn thiện tại xưởng sản xuất

Những ứng dụng thực tiễn này cho thấy vai trò quan trọng của việc thiết kế hệ thống cáp đúng kỹ thuật, từ đó nâng cao hiệu suất toàn dây chuyền sản xuất.
