So sánh xích dẫn cáp nhựa và máng kim loại cho máy khắc

Tổng quan về nhu cầu dẫn hướng dây cáp trong máy khắc

Trong các hệ thống máy khắc CNC hiện đại, đặc biệt là máy khắc đá, máy khắc kim loại hay máy CNC tốc độ cao, khả năng vận hành ổn định phụ thuộc rất lớn vào chất lượng của hệ thống dẫn hướng dây cáp. Đây là bộ phận đảm bảo dây cáp hoạt động đúng hành trình, hạn chế gãy gập, giảm rung động máy và kéo dài tuổi thọ dây cáp trong suốt quá trình vận hành. Việc lựa chọn giải pháp dẫn cáp phù hợp – giữa xích nhựa dẫn hướng dây cáp máy khắc và máng cáp kim loại – trở thành yếu tố quan trọng trong tối ưu hiệu suất máy.

Vai trò của hệ thống dẫn cáp đối với tuổi thọ dây cáp và vận hành máy

Hệ thống dẫn cáp không chỉ là bộ khung bảo vệ đơn thuần mà còn đóng vai trò quyết định đến độ bền dây cáp và độ ổn định của thiết bị:

• Giữ cho dây cáp hoạt động trong quỹ đạo cố định, hạn chế xoắn, gãy hoặc va đập.

• Giảm rung động và hạn chế tác động cơ học khi máy chạy tốc độ cao.

• Kiểm soát tốc độ di chuyển cáp, giúp dây cáp không bị căng quá mức.

• Tối ưu tuổi thọ dây cáp, giảm chi phí thay thế định kỳ.

Ở các dòng máy khắc đá, lượng bụi đá và độ rung cao khiến dây cáp dễ bị mài mòn. Điều này làm nổi bật sự cần thiết của các giải pháp dẫn hướng chuyên dụng như xích nhựa dẫn hướng – vốn được thiết kế cho chuyển động liên tục và môi trường rung động lớn.

Các lựa chọn phổ biến hiện nay: xích nhựa dẫn hướng và máng cáp kim loại

Hiện nay, doanh nghiệp có hai lựa chọn chính để dẫn hướng và bảo vệ dây cáp:

1. Xích nhựa dẫn hướng dây cáp (Cable Carrier nhựa)
   Đây là loại xích linh hoạt, thường dùng cho hệ thống cần di chuyển theo hành trình dài, chuyển động liên tục hoặc chuyển động qua lại. Xích nhựa ngày càng được sử dụng nhiều trong các máy CNC nhờ trọng lượng nhẹ, giảm tiếng ồn và dễ lắp đặt.

2. Máng cáp kim loại
   Đây là giải pháp truyền thống dùng để cố định dây cáp. Tuy nhiên, máng cáp kim loại phù hợp hơn với hệ thống ít di chuyển. Khi áp dụng vào máy khắc – nơi tốc độ di chuyển cáp cao – máng kim loại bộc lộ nhiều hạn chế liên quan đến trọng lượng, tiếng ồn vận hành và độ linh hoạt.

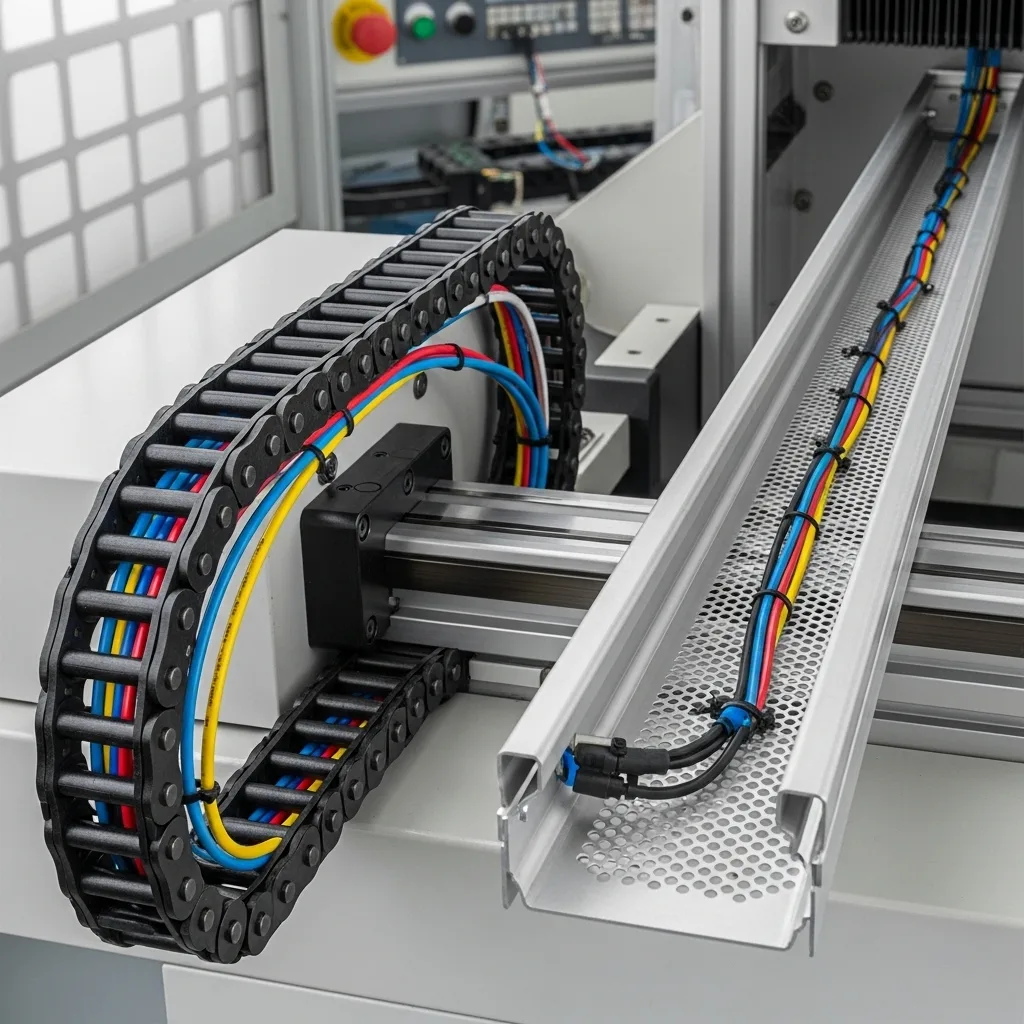

hình minh họa xích nhựa và máng cáp kim loại trong máy CNC

So sánh xích nhựa dẫn hướng dây cáp máy khắc và máng kim loại

Để hiểu rõ hơn tại sao nhiều doanh nghiệp chuyển từ máng kim loại sang xích nhựa, cần phân tích từng tiêu chí quan trọng: trọng lượng, tốc độ di chuyển cáp, tiếng ồn, chống ăn mòn và chi phí lắp đặt.

Khác biệt về cấu tạo và trọng lượng hệ thống

Xích nhựa dẫn cáp được chế tạo từ polymer công nghiệp có độ bền cao nhưng trọng lượng nhẹ hơn nhiều so với thép hoặc hợp kim của máng kim loại. Điều này mang lại các lợi ích:

• Giảm tải trọng cho hệ thống chuyển động, đặc biệt là trục X và Y của máy khắc.

• Tối ưu trọng lượng hệ cáp, giúp động cơ vận hành nhẹ nhàng và tiết kiệm năng lượng.

• Hạn chế mài mòn ray trượt và cơ cấu máy do giảm lực tác động.

Ngược lại, máng cáp kim loại có trọng lượng lớn, không phù hợp cho các hệ thống cần chuyển động linh hoạt. Khi máy chạy tốc độ cao, trọng lượng máng kim loại gây ra rung động lớn, làm giảm độ ổn định.

Tốc độ di chuyển cáp, khả năng giảm rung động máy và tiếng ồn vận hành

Nhờ thiết kế theo dạng mắc xích, xích nhựa có khả năng uốn cong theo hành trình chuyển động, giúp dây cáp luôn di chuyển êm ái, ổn định. Điều này giúp:

• Giảm tiếng ồn chuyển động đáng kể so với máng kim loại.

• Hạn chế va đập giữa cáp và thành máng, nhờ đó giảm thiểu rung động máy.

• Đảm bảo tốc độ di chuyển cáp luôn đồng bộ với trục máy, duy trì độ chính xác khi khắc.

Trong khi đó, máng kim loại khi vận hành thường tạo ra tiếng ồn lớn do rung và va chạm. Đây là bất lợi rõ rệt trong môi trường sản xuất yêu cầu sự ổn định và hạn chế tiếng ồn.

Cấu tạo xích nhựa và ưu điểm uốn cong theo hành trình

Tính chống ăn mòn và độ bền trong môi trường làm việc

Xích nhựa công nghiệp có khả năng chống ăn mòn tốt hơn hẳn máng kim loại, đặc biệt trong môi trường nhiều bụi đá, độ ẩm cao hoặc có hóa chất.
Những ưu điểm nổi bật:

• Không bị rỉ sét.

• Không bị ăn mòn bởi bụi đá hoặc nước.

• Không làm mài mòn dây cáp như các cạnh sắc của máng kim loại.

Ngược lại, máng cáp kim loại sau thời gian dài dễ bị oxy hóa, gây bong tróc bề mặt và ảnh hưởng đến an toàn của dây cáp.

Chi phí lắp đặt, bảo trì và khả năng thay thế máng kim loại cũ

Xích nhựa mang lại ưu thế lớn về chi phí tổng thể:

• Lắp đặt dễ dàng, không cần gia công phức tạp.

• Chi phí bảo trì thấp, ít xảy ra sự cố.

• Có thể thay thế máng kim loại cũ mà không cần thay đổi nhiều về kết cấu máy.

• Dễ dàng mở, thay dây cáp và nâng cấp hệ thống.

Trong khi đó, máng kim loại đòi hỏi gia công cơ khí, khoan lỗ và cố định nhiều vị trí, tốn thời gian và chi phí cao hơn.

Ưu nhược điểm xích nhựa trong ứng dụng máy khắc

Ưu điểm: tối ưu trọng lượng hệ cáp, giảm tiếng ồn chuyển động, bảo vệ cáp tốt hơn

Xích nhựa dẫn hướng dây cáp máy khắc hiện được doanh nghiệp ưu tiên vì:

• Tối ưu trọng lượng hệ thống, phù hợp máy CNC tốc độ cao.

• Giảm tiếng ồn vận hành, mang lại môi trường làm việc dễ chịu.

• Bảo vệ dây cáp toàn diện khỏi bụi, mảnh vụn và rung động.

• Tăng tuổi thọ dây cáp nhờ duy trì bán kính uốn cố định.

• Lắp đặt nhanh, dễ thay thế, tiết kiệm chi phí.

Nhược điểm: giới hạn tải trọng, yêu cầu chọn đúng chủng loại

Mặc dù có nhiều ưu điểm, xích nhựa vẫn có một số hạn chế doanh nghiệp cần lưu ý:

• Chịu tải kém hơn so với kim loại nếu dùng sai kích thước.

• Cần chọn loại phù hợp với hành trình, tốc độ và môi trường làm việc.

• Trong môi trường nhiệt độ quá cao, phải dùng loại xích nhựa chuyên dụng.

Hiệu quả khi dùng xích nhựa cho máy khắc đá và máy khắc CNC tốc độ cao

Xích nhựa cho máy khắc đá được đánh giá là lựa chọn tối ưu vì:

• Không bị ăn mòn bởi bụi đá.

• Hoạt động ổn định trong môi trường rung mạnh.

• Giảm hư hại cáp khi máy chạy liên tục.

• Tối ưu tốc độ di chuyển cáp, tăng hiệu suất gia công.

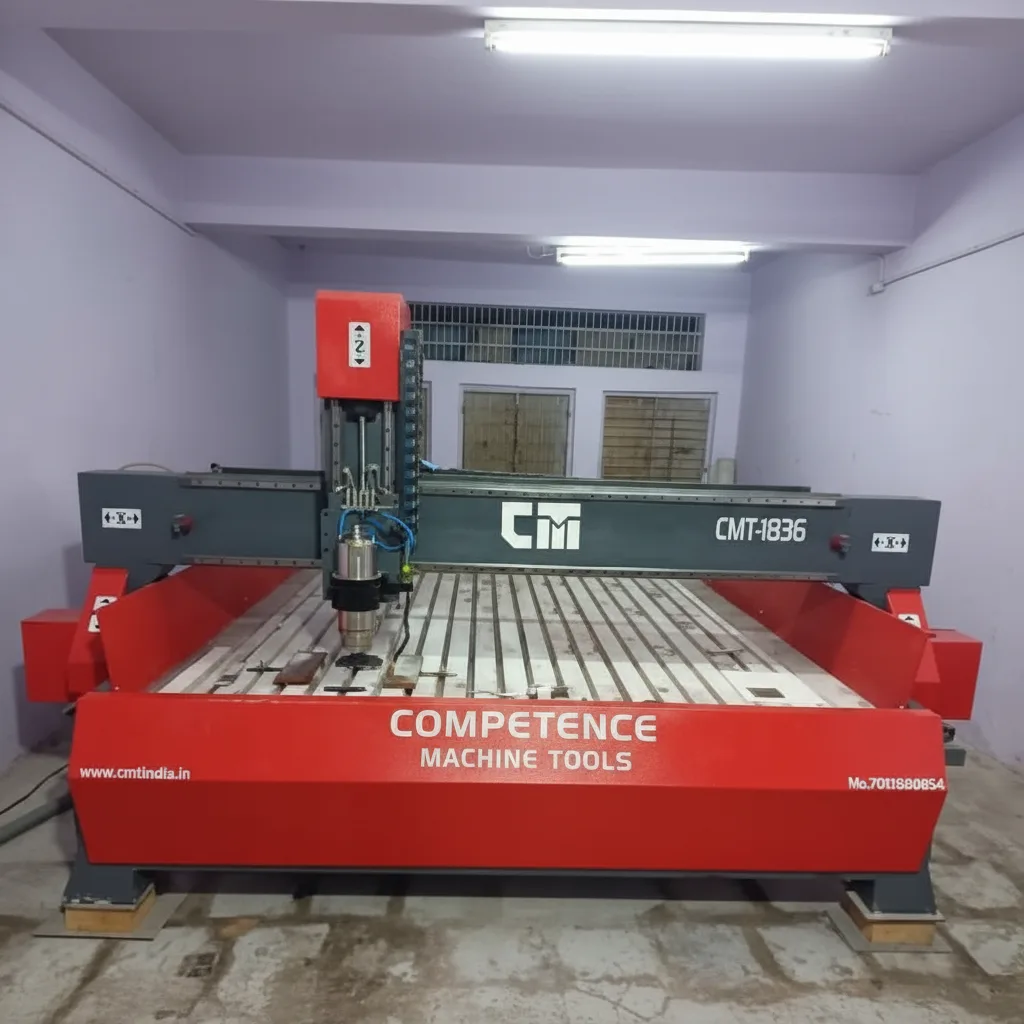

Ứng dụng xích nhựa trên máy khắc đá CNC

Khi nào nên chọn xích nhựa so với máng kim loại?

Trong quá trình làm việc với các hệ thống máy khắc, không phải lúc nào máng cáp kim loại cũng là lựa chọn phù hợp. Ở nhiều trường hợp thực tế, việc chuyển sang sử dụng xích nhựa dẫn hướng dây cáp máy khắc đem lại hiệu quả vượt trội về vận hành, tuổi thọ dây cáp và chi phí tổng thể. Dưới đây là những tình huống điển hình nên ưu tiên xích nhựa so với máng kim loại.

Trường hợp cần tối ưu trọng lượng hệ thống và giảm tiếng ồn

Khi doanh nghiệp hướng đến mục tiêu tối ưu trọng lượng hệ thống, đặc biệt trên các trục chuyển động dài, xích nhựa là lựa chọn có lợi thế rõ rệt:

• Trọng lượng nhẹ giúp giảm tải cho động cơ, vít me, ray trượt.

• Tốc độ di chuyển cáp được cải thiện nhờ hệ thống dẫn cáp gọn nhẹ, linh hoạt.

• Tiếng ồn vận hành giảm đáng kể do xích nhựa không gây va đập mạnh như máng cáp kim loại.

Trong các nhà xưởng yêu cầu môi trường làm việc ít ồn, hoặc nơi có nhiều máy chạy cùng lúc, việc sử dụng xích nhựa giúp giảm tiếng ồn chuyển động, tạo ra không gian vận hành dễ chịu hơn cho người vận hành máy.

Trường hợp cần tăng tuổi thọ dây cáp, giảm mài mòn và cải thiện hiệu suất máy

Nếu hệ thống của bạn liên tục gặp các vấn đề như:

• Dây cáp nhanh gãy gập, nứt vỏ, hỏng lõi.

• Thường xuyên phải thay dây do mài mòn.

• Máy chạy không ổn định vì cáp bị vướng, căng hoặc xoắn.

Đây là dấu hiệu cho thấy giải pháp dẫn cáp hiện tại – thường là máng kim loại hoặc cách đi dây tạm bợ – không còn phù hợp. Lúc này, việc chuyển sang xích nhựa công nghiệp là một bước cải thiện lớn:

• Xích nhựa giúp duy trì bán kính uốn ổn định, kéo dài tuổi thọ dây cáp.

• Giảm hiện tượng cáp bị ma sát trực tiếp với cạnh sắc, từ đó giảm mài mòn.

• Hệ thống chạy mượt hơn, rung động máy được kiểm soát tốt hơn.

Đối với máy khắc đá, lượng bụi và rung lắc cao khiến dây cáp rất dễ xuống cấp nếu không được bảo vệ bởi hệ thống dẫn cáp chuyên dụng. Sử dụng xích nhựa cho máy khắc đá là lựa chọn mang tính đầu tư dài hạn cho độ bền và ổn định.

Trường hợp vận tốc cáp cao và chuyển động liên tục

Ở các máy khắc CNC tốc độ cao, trục di chuyển nhanh và liên tục, yêu cầu hệ thống dẫn cáp phải:

• Linh hoạt theo hành trình dài.

• Ổn định khi tăng, giảm tốc liên tục.

• Không gây cản trở hoặc tạo lực kéo ngược lên dây cáp.

Trong bối cảnh đó, máng cáp kim loại thường trở nên nặng nề, khó đáp ứng tốt về mặt chuyển động. Ngược lại, xích dẫn cáp bằng nhựa được thiết kế riêng cho môi trường làm việc này:

• Hạn chế rung, hạn chế giật cáp đột ngột.

• Hỗ trợ máy vận hành ở tốc độ cao mà vẫn giữ được độ chính xác.

• Giảm nguy cơ đứt cáp giữa chừng do kéo căng hoặc va đập.

Vì vậy, bất cứ khi nào hệ thống có tốc độ di chuyển cáp cao, hành trình dài và tần suất làm việc liên tục, xích nhựa nên được ưu tiên so với máng kim loại.

Gợi ý lựa chọn giải pháp dẫn cáp phù hợp cho doanh nghiệp

Để lựa chọn đúng giữa xích nhựa và máng cáp kim loại, doanh nghiệp cần đánh giá tổng thể nhiều yếu tố, không chỉ nhìn vào chi phí đầu tư ban đầu. PT Việt Nam luôn khuyến nghị khách hàng dựa trên các tiêu chí kỹ thuật cụ thể.

Các tiêu chí quan trọng: tải trọng, tốc độ, hành trình, môi trường làm việc

Khi tư vấn lựa chọn giải pháp dẫn cáp, cần xem xét tối thiểu các yếu tố sau:

• Tải trọng cáp và ống: số lượng dây, đường kính dây, trọng lượng tổng.

• Hành trình di chuyển: càng dài càng cần hệ thống xích nhựa phù hợp.

• Tốc độ và gia tốc: máy càng nhanh, yêu cầu càng cao về xích nhựa công nghiệp.

• Môi trường làm việc:

  • Nhiều bụi, mạt đá → ưu tiên xích nhựa chống ăn mòn, che chắn tốt.

  • Môi trường ẩm, có hóa chất → hạn chế dùng máng cáp kim loại dễ bị rỉ.

• Kiểu chuyển động: tuyến tính, qua lại, nhiều trục hay chỉ cố định.

Từ những dữ liệu này, có thể xác định loại xích nhựa dẫn hướng dây cáp máy khắc phù hợp: kích thước mắt xích, chiều rộng, chiều cao trong, bán kính uốn, vật liệu nhựa, kiểu nắp mở…

Lựa chọn theo mục tiêu: tối ưu chi phí, tăng độ bền, giảm sự cố dây cáp

Mỗi doanh nghiệp có một ưu tiên khác nhau:

• Nếu ưu tiên tối ưu chi phí đầu tư ban đầu, có thể cân nhắc kết hợp:

  • Các đoạn cố định dùng máng cáp kim loại.

  • Các đoạn chuyển động dùng xích nhựa dẫn hướng.

• Nếu ưu tiên tăng độ bền và giảm thời gian dừng máy, hãy ưu tiên xích nhựa cho toàn bộ các đoạn cáp chuyển động, vì:

  • Hạn chế sự cố đứt cáp giữa chừng.

  • Giảm chi phí bảo trì và chi phí thay dây cáp định kỳ.

  • Nâng cao hiệu quả vận hành, năng suất gia công.

• Nếu mục tiêu là nâng cấp từ hệ máng kim loại cũ, doanh nghiệp có thể:

  • Từng bước thay thế máng kim loại cũ ở các vị trí hay hỏng.

  • Sau đó tiêu chuẩn hóa sang giải pháp xích nhựa cho toàn bộ hệ thống.

Trong toàn bộ quá trình này, việc sử dụng đúng loại xích nhựa luồn dây điện, xích nhựa cho dây tín hiệu, dây điều khiển, dây động lực… cũng vô cùng quan trọng để tránh nhiễu và tổn hại cáp.

Giới thiệu giải pháp từ PT Việt Nam

Là đơn vị cung cấp giải pháp công nghiệp, Công ty TNHH Công nghiệp PT Việt Nam (PT Việt Nam) đồng hành cùng nhiều doanh nghiệp trong việc nâng cấp hệ thống dẫn cáp cho máy khắc, máy CNC và dây chuyền tự động hóa.

Sản phẩm xích nhựa công nghiệp, xích dẫn cáp và xích nhựa luồn dây điện

PT Việt Nam cung cấp đa dạng dòng xích nhựa công nghiệp với nhiều kích thước và cấu hình:

• Xích nhựa cho máy khắc đá, máy CNC, máy khắc gỗ, máy plasma…

• Xích nhựa dẫn cáp chịu tải nhẹ đến tải nặng, hành trình ngắn đến dài.

• Các loại xích nhựa luồn dây điện, dây tín hiệu, dây khí, dây thủy lực…

• Tùy chọn nắp mở hai bên, dễ dàng thi công, thay thế và nâng cấp dây cáp.

Nhờ kinh nghiệm triển khai thực tế, PT Việt Nam hỗ trợ khách hàng:

• Tư vấn chọn kích thước xích phù hợp với trọng lượng hệ thống và tải dây.

• Tư vấn bố trí tuyến cáp tối ưu, hạn chế giao cắt và giảm rung động máy.

• Đề xuất giải pháp chuyển đổi từ máng cáp kim loại sang xích nhựa từng bước hoặc trọn gói.

Lợi ích cho doanh nghiệp khi sử dụng giải pháp từ PT Việt Nam

Khi lựa chọn giải pháp xích nhựa và hệ thống dẫn cáp từ PT Việt Nam, doanh nghiệp nhận được:

• Giải pháp đồng bộ, không chỉ bán sản phẩm mà còn tư vấn theo ứng dụng thực tế.

• Hỗ trợ tối ưu chi phí lắp đặt và chi phí vận hành lâu dài.

• Tư vấn kỹ thuật dựa trên tiêu chuẩn ngành và kinh nghiệm triển khai với nhiều dòng máy khắc.

• Hỗ trợ kỹ thuật từ khâu lựa chọn, lắp đặt đến bảo trì.

Với trọng tâm là nâng cao tuổi thọ dây cáp, giảm tiếng ồn vận hành và tối ưu hiệu suất máy, các giải pháp xích nhựa dẫn hướng dây cáp máy khắc từ PT Việt Nam giúp doanh nghiệp giảm thiểu rủi ro dừng máy đột ngột và tăng tính ổn định cho cả dây chuyền sản xuất.

Thông tin liên hệ và tư vấn kỹ thuật

Nếu doanh nghiệp của bạn đang:

• Muốn nâng cấp từ máng cáp kim loại sang xích nhựa.

• Cần tư vấn chọn xích nhựa công nghiệp, xích dẫn cáp phù hợp cho máy khắc.

• Hoặc đang gặp vấn đề về tuổi thọ dây cáp, rung động máy, tiếng ồn vận hành.

Hãy liên hệ trực tiếp với PT Việt Nam để được hỗ trợ:

• Công ty TNHH Công nghiệp PT Việt Nam

• Hotline: 0946.945.188

• Website: https://congnghieppt.com

Đội ngũ kỹ thuật của PT Việt Nam luôn sẵn sàng cùng bạn phân tích hệ thống máy hiện tại, từ đó xây dựng giải pháp lựa chọn giải pháp dẫn cáp phù hợp nhất, cân bằng giữa chi phí đầu tư và hiệu quả vận hành dài hạn.
