XÍCH DẪN CÁP DÒNG 55 – LOẠI KÍN MỞ HAI BÊN

1. Giới thiệu sản phẩm

Dòng xích dẫn cáp ZhongDe Series 55 là loại xích kín mở hai bên có kích thước lớn, phù hợp với các hệ thống dây dẫn có đường kính lên đến 50 mm.
Đây là dòng sản phẩm chuyên dùng cho các thiết bị công nghiệp nặng, máy CNC trung – đại, robot công nghiệp, máy ép nhựa, dây chuyền tự động hóa, hoặc các cơ cấu chuyển động có hành trình dài và tải trọng lớn.

Với thiết kế vỏ kín và nắp mở linh hoạt hai bên, dòng 55 không chỉ giúp bảo vệ dây khỏi phoi, bụi, dầu và hơi ẩm, mà còn đảm bảo độ bền, khả năng vận hành ổn định và tuổi thọ cao.

2. Đặc điểm nổi bật

• Thiết kế kín hoàn toàn, chống bụi, chống dầu và bảo vệ dây trong môi trường khắc nghiệt.

• Nắp mở hai bên, dễ thao tác khi luồn dây hoặc bảo dưỡng định kỳ.

• Vật liệu PA6 + GF30 (nhựa kỹ thuật gia cường sợi thủy tinh): chịu va đập, bền cơ học, kháng hóa chất tốt.

• Hoạt động ổn định trong dải nhiệt độ từ -20°C đến +120°C.

• Kết cấu vững chắc, giảm rung lắc khi vận hành ở tốc độ cao.

• Khả năng chịu tải cao, phù hợp cho dây cáp, ống dẫn thủy lực hoặc ống khí có kích thước lớn.

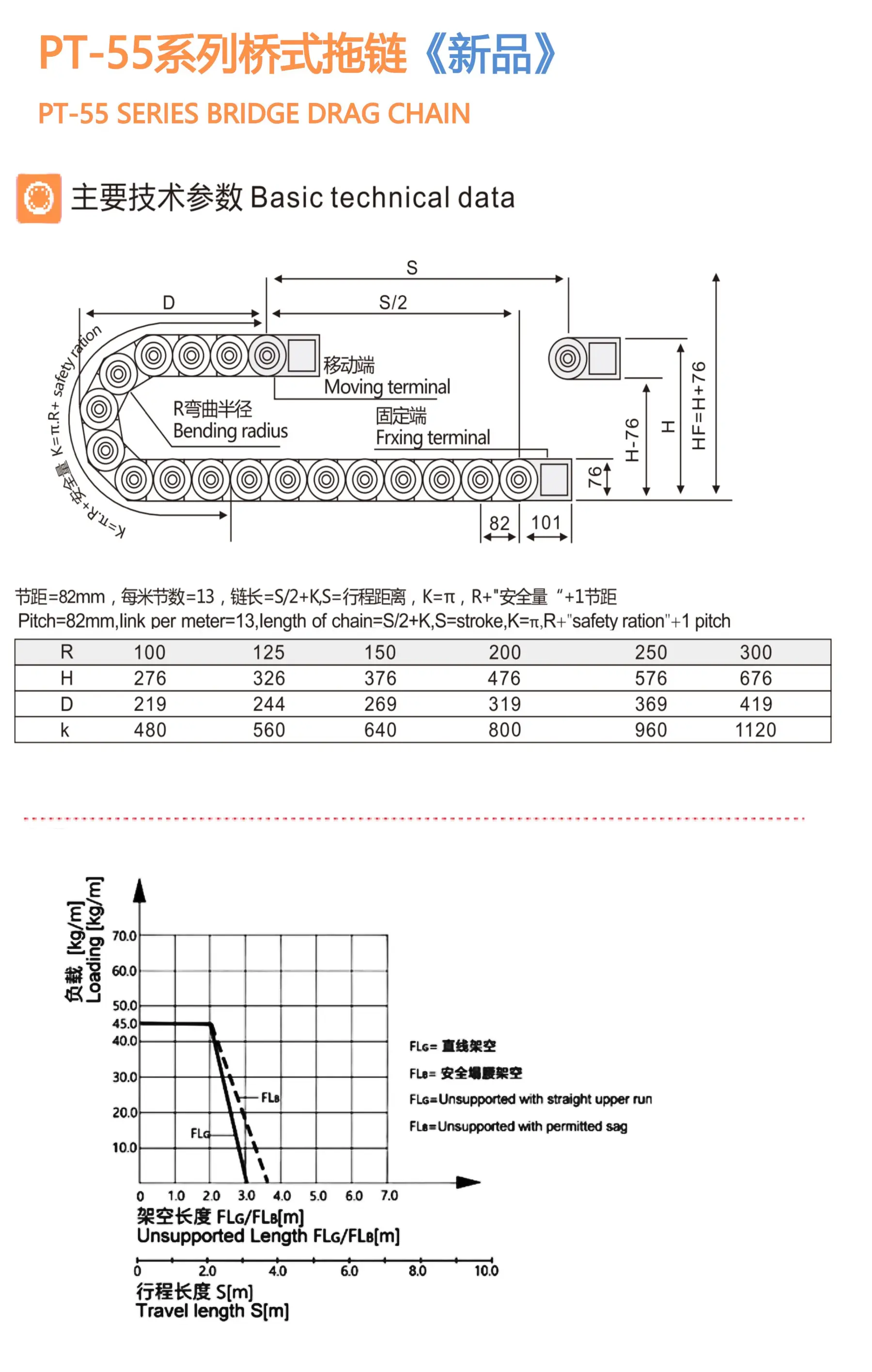

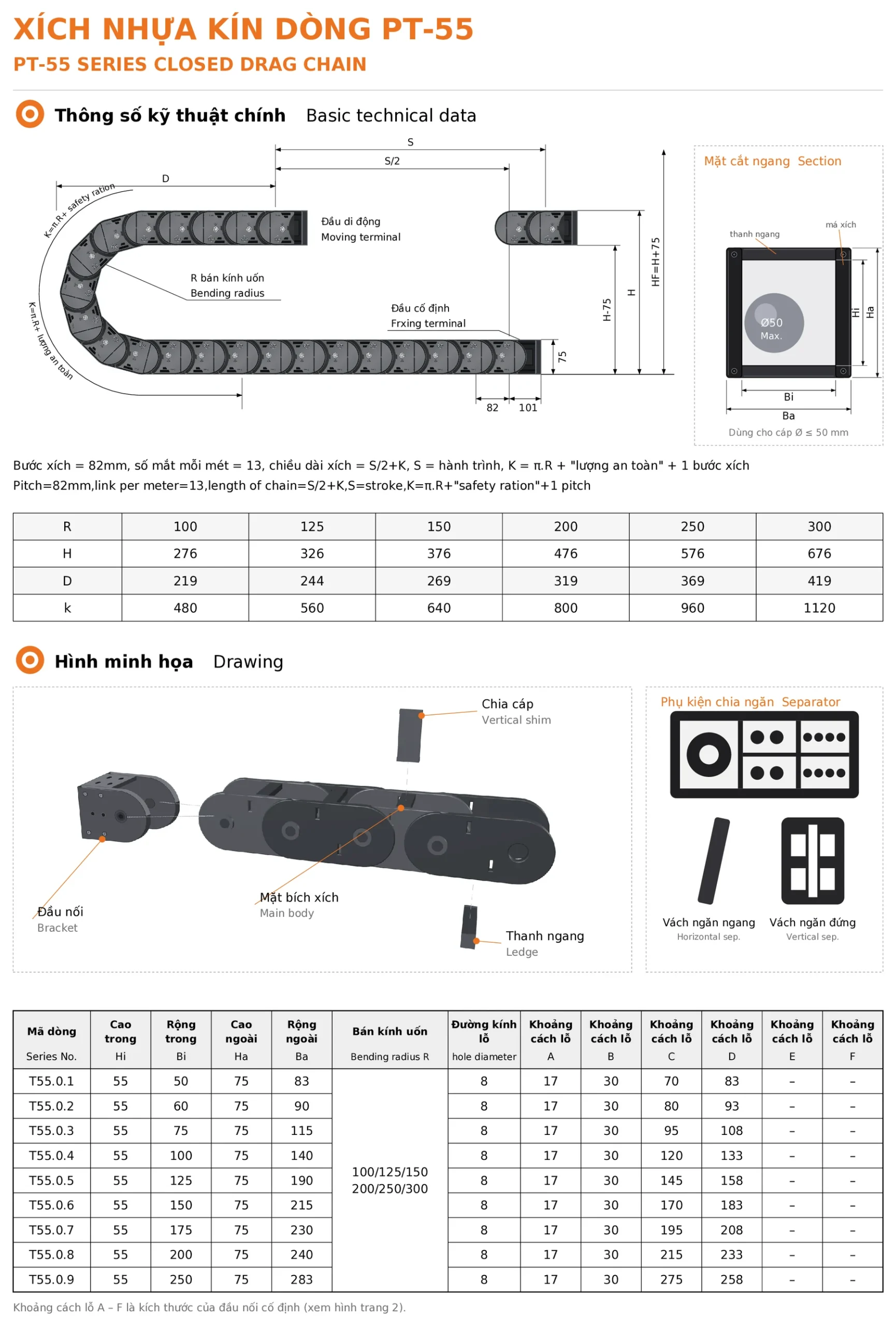

3. Thông số kỹ thuật tổng quan

4. Cấu tạo và thiết kế

• Thân xích: cấu trúc kín, ghép từ các mắt liên kết có độ đàn hồi cao.

• Nắp mở: tháo được cả hai bên, giúp kỹ thuật viên thao tác nhanh chóng khi luồn dây hoặc bảo dưỡng.

• Đầu nối cố định – di động (FGP I / FGP II): đồng bộ, dễ lắp đặt, tương thích nhiều thiết bị.

• Thiết kế bề mặt nhẵn, chống tĩnh điện nhẹ, giúp hạn chế bám bụi và phoi kim loại.

• Bán kính cong linh hoạt, cho phép hoạt động ổn định với nhiều loại dây dẫn khác nhau.

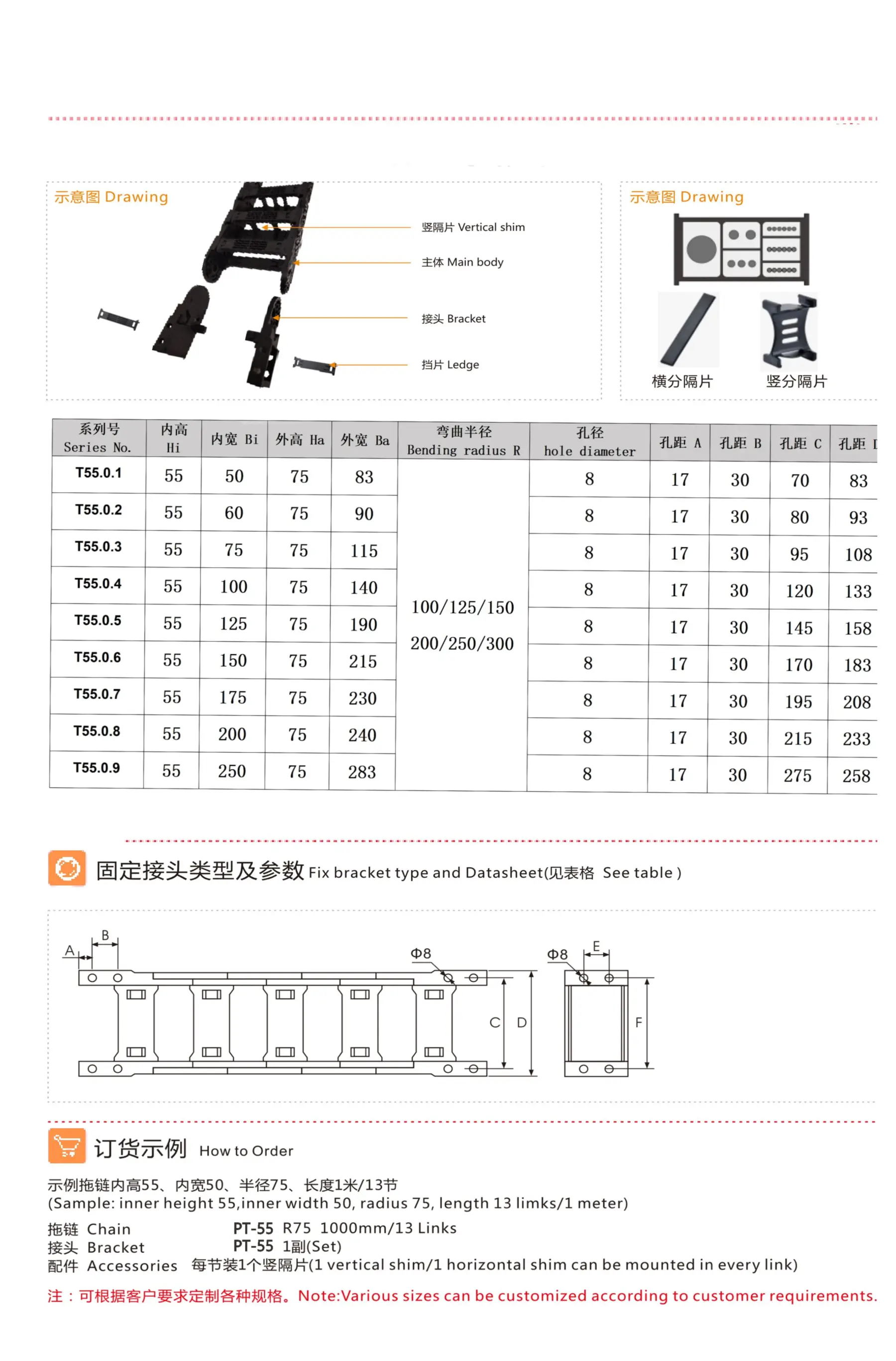

5. Bảng thông số kỹ thuật chi tiết

6. Kích thước lắp đặt tiêu chuẩn

• Chiều dài mỗi mắt: 71.4 mm

• Số mắt trên 1 mét: 14 mắt

• Chiều cao lắp đặt: H₁ = H + 76 mm

• Tải trọng trung bình: 2.2 kg/m

• Công thức tính hành trình (K): K = πR + “khoảng an toàn”

• Phạm vi bán kính cong: R100 – R300

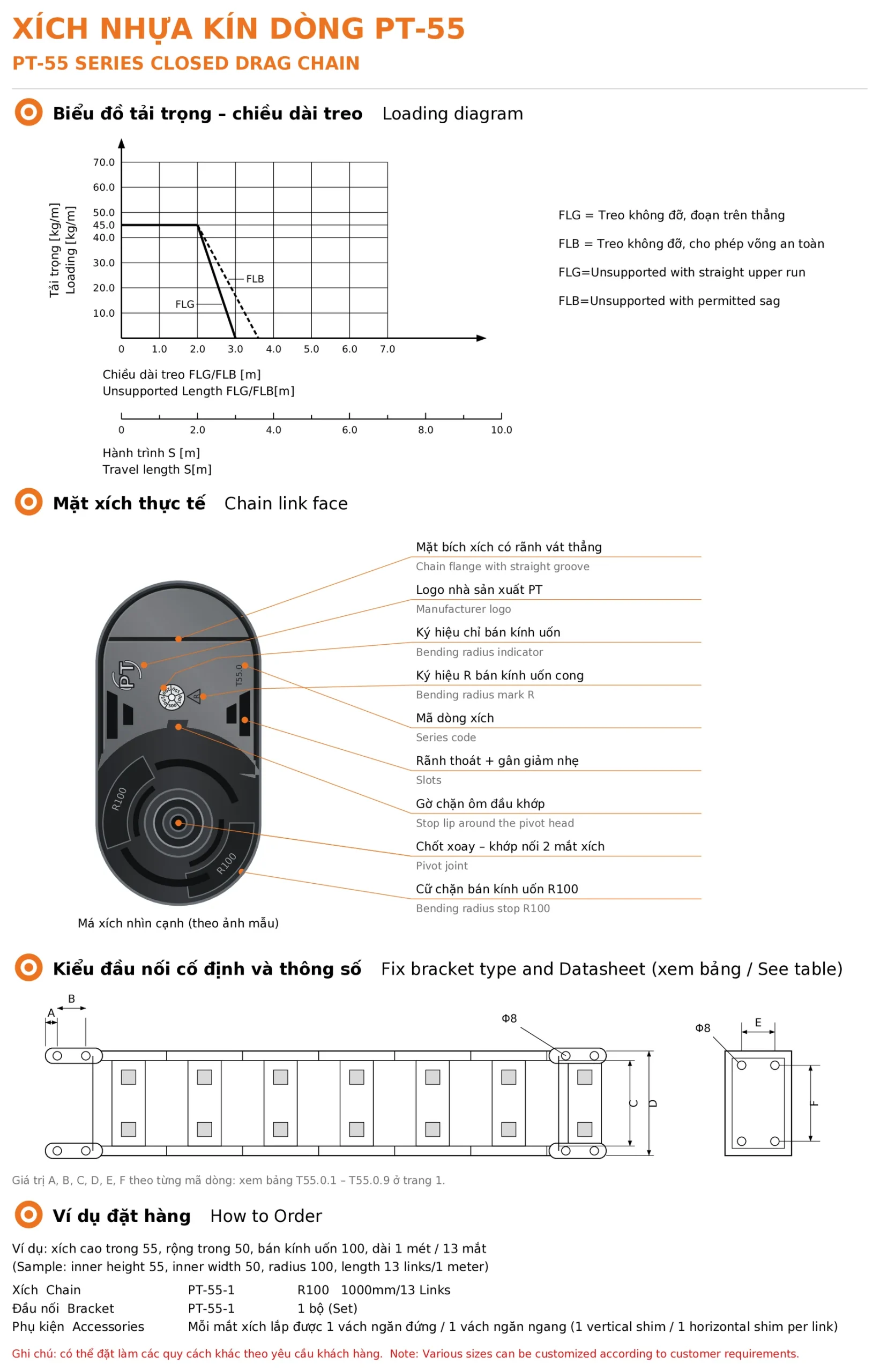

7. Hướng dẫn đặt hàng

Khi đặt hàng, vui lòng ghi rõ theo mẫu:
32-55-50-R75 + L (chiều dài tính bằng số mắt xích) + mã đầu nối

Ví dụ:

32-55-50-R75-L14 + 32-55-50C

8. Ứng dụng phổ biến

• Hệ thống máy CNC công nghiệp, robot tay gắp tự động.

• Máy ép nhựa, máy phay, máy mài, máy tiện tự động.

• Dây chuyền sản xuất, hệ thống đóng gói, thiết bị vận chuyển linh hoạt.

• Môi trường có phoi cắt, dầu tưới nguội hoặc dung dịch làm mát cần bảo vệ dây dẫn tuyệt đối.

9. Lợi ích khi chọn dòng 55 ZhongDe

• Bảo vệ tối ưu cho dây cáp trong môi trường khắc nghiệt.

• Vận hành êm ái, bền bỉ, thích hợp cho thiết bị công nghiệp nặng.

• Chịu tải và bán kính cong lớn, phù hợp nhiều loại dây và ống dẫn.

• Tuổi thọ cao – ít cần bảo trì.

• Phân phối chính hãng bởi PT Việt Nam, đảm bảo chất lượng, nguồn gốc rõ ràng và hỗ trợ kỹ thuật chuyên sâu.
