Phân tích độ bền kéo uốn của dây dẫn công nghiệp

Khái quát về độ bền kéo uốn và vai trò trong dây dẫn công nghiệp

Định nghĩa “độ bền kéo uốn” trong bối cảnh dây dẫn công nghiệp

Trong lĩnh vực công nghiệp hiện đại, các hệ thống điện – tự động hóa, điều khiển – đòi hỏi sử dụng rất nhiều loại dây cáp và dây dẫn khác nhau. Không chỉ đơn thuần là dây truyền tải điện, chúng còn đóng vai trò truyền tín hiệu, dữ liệu, hoặc điều khiển chính xác các thiết bị như robot, máy CNC, băng tải…

Độ bền kéo uốn là một chỉ số cơ học phản ánh khả năng của dây dẫn chịu được lực kéo căng và uốn cong trong quá trình sử dụng mà không bị đứt, gãy lõi, hoặc phá vỡ lớp vỏ cách điện. Đây là hai trong số những tác động cơ học phổ biến và có tính lặp lại cao trong môi trường công nghiệp, đặc biệt là các môi trường có:

• Chuyển động liên tục (robot, cánh tay máy)

• Rung động tần suất cao (máy CNC, dập cơ)

• Định tuyến dây phức tạp (dây đi qua nhiều trục, góc gập)

• Ma sát và va đập thường xuyên (trong máng, tủ điện, xích dẫn cáp)

Do đó, độ bền kéo uốn là chỉ tiêu cốt lõi để đánh giá chất lượng và độ tin cậy của dây dẫn trong quá trình vận hành thực tế.

Vì sao phải kiểm tra cơ học: ứng suất vật liệu, uốn cong lặp lại, môi trường vận hành

Dưới các tác động kéo và uốn trong thời gian dài, dây dẫn sẽ phải chịu:

• Ứng suất cơ học tác động lên lõi dẫn điện, khiến các sợi đồng/lõi đồng mềm bị mỏi cơ học, gãy vi mô

• Biến dạng vỏ bọc dây gây rách, nứt hoặc bong tróc lớp cách điện – làm tăng nguy cơ rò rỉ điện, chập cháy

• Tăng nhiệt độ cục bộ tại điểm uốn – gây hỏng mối nối, làm oxi hóa lớp bọc hoặc giảm hiệu quả truyền tín hiệu

Nếu không được kiểm tra kỹ lưỡng, những sự cố này sẽ:

• Làm gián đoạn vận hành máy móc

• Gây mất tín hiệu, lỗi điều khiển trong các hệ thống tự động

• Tăng chi phí bảo trì, sửa chữa hoặc thậm chí làm hỏng toàn bộ thiết bị kết nối

Do đó, kiểm tra độ bền kéo uốn là một bước bắt buộc trong quá trình đánh giá chất lượng dây dẫn công nghiệp trước khi đưa vào sử dụng – đặc biệt là trong các môi trường vận hành khắc nghiệt.

Mối liên hệ giữa độ bền kéo uốn, độ ổn định và hiệu suất chạy dây trong nhà máy

Một hệ thống điện công nghiệp vận hành ổn định không chỉ phụ thuộc vào công suất nguồn hay độ bền thiết bị mà còn dựa vào tính toàn vẹn của dây dẫn.

Khi độ bền kéo uốn của dây đạt chuẩn:

• Tín hiệu truyền dẫn ổn định hơn – giảm thiểu nhiễu, mất tín hiệu trong truyền thông hoặc điều khiển

• Dây không bị đứt ngầm hoặc gãy lõi, đảm bảo nguồn điện ổn định

• Hệ thống ít phải bảo trì, giảm thời gian downtime sản xuất

• Tuổi thọ dây dẫn kéo dài gấp 2–3 lần, nhất là trong môi trường có chuyển động liên tục

Ngược lại, nếu dây có độ bền kéo uốn kém:

• Dễ xảy ra đứt lõi do kéo mạnh hoặc uốn sai bán kính

• Lớp vỏ nhanh hư hỏng – giảm khả năng bảo vệ cách điện

• Tăng chi phí sửa chữa, ảnh hưởng đến hiệu suất chung toàn hệ thống

Trong thực tế, nhiều doanh nghiệp đã cải thiện hiệu suất hệ thống chỉ đơn giản bằng cách chọn đúng loại dây có độ bền kéo uốn cao và tích hợp giải pháp hỗ trợ như xích nhựa dẫn cáp hoặc xích nhựa đi dây.

Tiêu chuẩn kỹ thuật và phương pháp kiểm tra độ bền kéo uốn của dây dẫn

Các tiêu chuẩn áp dụng: thử độ bền kéo, thử uốn, kiểm tra cơ học theo IEC/ASTM/TCVN

Độ bền kéo uốn của dây dẫn không được đánh giá theo cảm tính mà phải tuân thủ những bộ tiêu chuẩn kỹ thuật rõ ràng, trong đó phổ biến nhất là:

• IEC 60228 – Tiêu chuẩn quốc tế quy định cấu trúc và đặc tính cơ học của dây dẫn điện

• ASTM D3032 – Phương pháp đo độ bền kéo, uốn, chịu mỏi cho dây điện cách điện

• TCVN 6610-3:2000 – Tiêu chuẩn Việt Nam về đặc tính cơ học, độ dẻo và thử độ uốn dây

Các tiêu chuẩn này yêu cầu dây dẫn phải được kiểm tra:

• Lực kéo đứt tối đa (tensile strength) tính bằng N/mm²

• Độ giãn dài khi đứt (% chiều dài ban đầu)

• Khả năng chịu uốn qua số chu kỳ nhất định (ví dụ: 1 triệu lần gập không gãy)

• Biến dạng vỏ bọc sau khi uốn: không rạn, không rách

Các kết quả này sẽ được ghi nhận để chứng minh độ ổn định và chất lượng cơ học của dây, từ đó phục vụ trong khâu chọn dây, thiết kế hệ thống hoặc thẩm định sản phẩm trước khi xuất xưởng.

Quy trình kiểm tra và các thông số chính: ứng suất, biến dạng, số chu kỳ uốn, lực kéo tối đa

Một quy trình kiểm tra tiêu chuẩn gồm các bước sau:

1. Gắn dây vào máy thử kéo – đo lực kéo tối đa cho đến khi đứt

2. Đo độ giãn dài – xác định khả năng kéo dãn của lõi dây mà không đứt

3. Thử uốn theo bán kính cố định – gập qua lại hàng ngàn chu kỳ đến khi lõi gãy hoặc vỏ bị rách

4. Kiểm tra vỏ bọc sau uốn – đánh giá biến dạng, phồng, rạn hoặc nứt vỡ

5. So sánh kết quả với tiêu chuẩn tương ứng – để phân loại đạt hoặc không đạt

Các thông số thường được sử dụng:

• Ứng suất chịu kéo tối đa (MPa)

• Chu kỳ uốn chịu được (cycles)

• Độ giãn dài tại điểm gãy (%)

• Biến dạng vỏ (%) sau uốn 1000 lần

Kết hợp các thông số này giúp kỹ sư xác định loại dây nào phù hợp cho từng môi trường vận hành, từ cố định đến chuyển động, từ nhiệt độ thường đến môi trường khắc nghiệt.

Những yêu cầu thực tế trong môi trường công nghiệp: kết hợp với phụ kiện như Igus, Tsubaki và thiết bị dẫn dây – ví dụ: xích nhựa dẫn cáp, xích nhựa đi dây

Trong thực tế, độ bền kéo uốn của dây dẫn còn phụ thuộc rất nhiều vào cách thức lắp đặt và thiết kế hệ thống hỗ trợ bảo vệ dây. Dù dây có tốt đến đâu, nếu không được định tuyến hợp lý hoặc bảo vệ đúng cách, vẫn dễ hỏng hóc do:

• Gập sai bán kính

• Cọ xát với khung máy, thiết bị

• Va đập liên tục khi máy vận hành

Do đó, nhiều doanh nghiệp đã lựa chọn kết hợp dây dẫn với:

• Xích nhựa dẫn cáp: Giúp dây di chuyển theo cơ cấu máy một cách trơn tru, giảm lực kéo và không gây gãy.

• Xích nhựa đi dây: Dạng kín hoặc bán kín, phù hợp trong môi trường bụi bẩn, rung lắc, giúp dây luôn được cố định an toàn.

• Ống dẫn cáp đồng bộ: Giảm ma sát, bảo vệ chống nước, dầu và hóa chất.

Khi lựa chọn đồng bộ giữa dây dẫn có độ bền kéo uốn cao và phụ kiện hỗ trợ, hệ thống dây điện trong nhà máy sẽ hoạt động bền vững, ổn định, giảm thiểu sự cố kỹ thuật và tăng hiệu suất tổng thể.

Máy kiểm tra độ bền kéo của dây dẫn trong phòng thí nghiệm kỹ thuật

Ảnh hưởng của độ bền kéo uốn tới thiết kế và vận hành hệ thống dây dẫn công nghiệp

Khi dây dẫn chịu tải kéo, uốn, rung – tác động tới tuổi thọ và độ ổn định

Trong điều kiện vận hành thực tế tại nhà máy, hệ thống dây dẫn không chỉ đơn giản là một đường truyền điện hay tín hiệu tĩnh, mà phải chịu tác động cơ học liên tục:

• Kéo: xảy ra khi dây bị căng do thay đổi vị trí máy móc, lực kéo từ trục động cơ hoặc sai thiết kế chiều dài.

• Uốn: phổ biến trong dây chuyền robot, băng tải hoặc cánh tay cơ khí, nơi dây phải gập liên tục theo trục chuyển động.

• Rung: đến từ máy dập, quạt công nghiệp, bơm áp lực – khiến dây bị dao động với biên độ nhỏ nhưng tần suất cao.

Tất cả các tác động trên đều làm suy giảm độ bền kéo uốn, nếu dây không được thiết kế hoặc bảo vệ đúng cách sẽ nhanh chóng:

• Gãy lõi dẫn điện bên trong (gãy vi mô hoặc đứt hẳn, nhưng vỏ vẫn còn)

• Làm mất tính đàn hồi vỏ bọc, dẫn đến nứt gãy hoặc hở điện

• Tăng điện trở hoặc nhiễu tín hiệu – gây lỗi hệ thống điều khiển, PLC, robot

• Tăng nhiệt tại điểm tiếp xúc – lâu dài làm cháy đầu cắm, chập mạch

Việc xem nhẹ yếu tố độ bền kéo uốn không chỉ gây lỗi tức thời mà còn ảnh hưởng nghiêm trọng đến tính ổn định lâu dài của hệ thống điện tự động.

Yếu tố thiết kế: lựa chọn dây phù hợp với chuyển động, định tuyến, bán kính uốn và việc sử dụng phụ kiện bảo vệ

Khi thiết kế hệ thống dây dẫn công nghiệp, kỹ sư cần đặt yếu tố độ bền kéo uốn song song với thông số điện – thậm chí ưu tiên cao hơn nếu dây phải hoạt động trong môi trường cơ động. Một số nguyên tắc:

• Lựa chọn dây đúng chuẩn Flex hoặc High-Flex: được thiết kế để chịu uốn liên tục hàng triệu chu kỳ, thường có lớp bảo vệ lõi riêng biệt, vật liệu PU hoặc TPE.

• Định tuyến dây hợp lý: không để dây uốn gấp khúc 90 độ, không căng dây quá mức, không để dây tự do va chạm.

• Bán kính uốn tối thiểu: tuân thủ thông số kỹ thuật từ nhà sản xuất (thường là 5D đến 10D với D là đường kính ngoài dây).

• Sử dụng phụ kiện hỗ trợ bảo vệ cơ học:

  • Xích nhựa dẫn cáp: giữ dây di chuyển đúng quỹ đạo, tránh uốn sai bán kính.

  • Xích nhựa đi dây: cố định dây theo tuyến dài hoặc khu vực có rung động – tránh cọ xát và va đập.

  • Ống gân kỹ thuật: bảo vệ dây khỏi bụi, dầu, độ ẩm và lực cơ học ngoài ý muốn.

Những yếu tố tưởng chừng nhỏ trong khâu thiết kế sẽ quyết định tuổi thọ của dây dẫn và khả năng vận hành liên tục của hệ thống trong nhiều năm.

Cách cải thiện hiệu suất: chọn dây tốt, tối ưu định tuyến, sử dụng phụ kiện như xích nhựa dẫn cáp, xích nhựa đi dây để giảm ứng suất cơ học

Hiệu suất hệ thống dây không chỉ đo bằng khả năng dẫn điện hay truyền tín hiệu, mà còn bằng khả năng chịu lực và duy trì ổn định trong thời gian dài. Các bước cải thiện hiệu quả nhất:

1. Chọn loại dây chuyên dụng cho chuyển động: dây robot (robotic cable), dây chainflex (dây dẫn dùng cho máng xích), có tuổi thọ hàng triệu lần uốn.

2. Sử dụng đồng bộ hệ thống dẫn hướng dây:

   • Dây dùng trong khu vực robot – lắp với xích nhựa dẫn cáp loại chống dầu, chịu ma sát, định hướng chuyển động chính xác.

   • Dây cố định trong tủ điện, máy CNC – sử dụng xích nhựa đi dây để ngăn rung động và bảo vệ khỏi va chạm.

3. Cải tiến thiết kế cũ: thay thế tuyến dây cũ bị uốn sai, đi lại tuyến gọn, tránh giao nhau – ưu tiên tuyến dây có độ thẳng hoặc cong đều.

4. Bảo dưỡng định kỳ: kiểm tra lực căng, độ mỏi, nhiệt độ hoạt động và độ sạch của dây – đặc biệt tại các khớp nối, điểm uốn hoặc nơi dây chuyển động liên tục.

Việc cải thiện từ khâu thiết kế đến thi công, từ lựa chọn vật liệu đến sử dụng phụ kiện bảo vệ, sẽ giúp tối ưu hiệu suất, giảm downtime và kéo dài tuổi thọ dây gấp nhiều lần.

Hướng dẫn ứng dụng tại nhà máy – bước thực tiễn cho doanh nghiệp sản xuất

Khảo sát và đánh giá hiện trạng độ bền kéo uốn của dây dẫn trong nhà máy

Để áp dụng hiệu quả các khuyến nghị kỹ thuật về độ bền kéo uốn, doanh nghiệp nên bắt đầu bằng một cuộc khảo sát hệ thống dây hiện hữu, tập trung vào:

• Vị trí dây chuyển động nhiều: trục máy CNC, robot, băng tải, tay gắp, ray trượt…

• Các điểm nối hoặc đoạn dây có dấu hiệu mỏi: vỏ gãy, rạn nứt, đầu dây lỏng lẻo

• Tình trạng định tuyến: dây bị treo lủng lẳng, đi chéo, uốn gấp khúc, gần nguồn nhiệt, rung mạnh

• Loại dây đang dùng: thông số kỹ thuật, vật liệu vỏ, tiêu chuẩn uốn, số chu kỳ đã hoạt động

Kết quả khảo sát sẽ cho thấy rõ:

• Những vị trí nguy cơ cao bị hỏng sớm do không đảm bảo độ bền kéo uốn

• Các tuyến dây cần thay thế hoặc cải tiến phụ kiện hỗ trợ

• Các lỗi kỹ thuật trong thiết kế ban đầu cần khắc phục

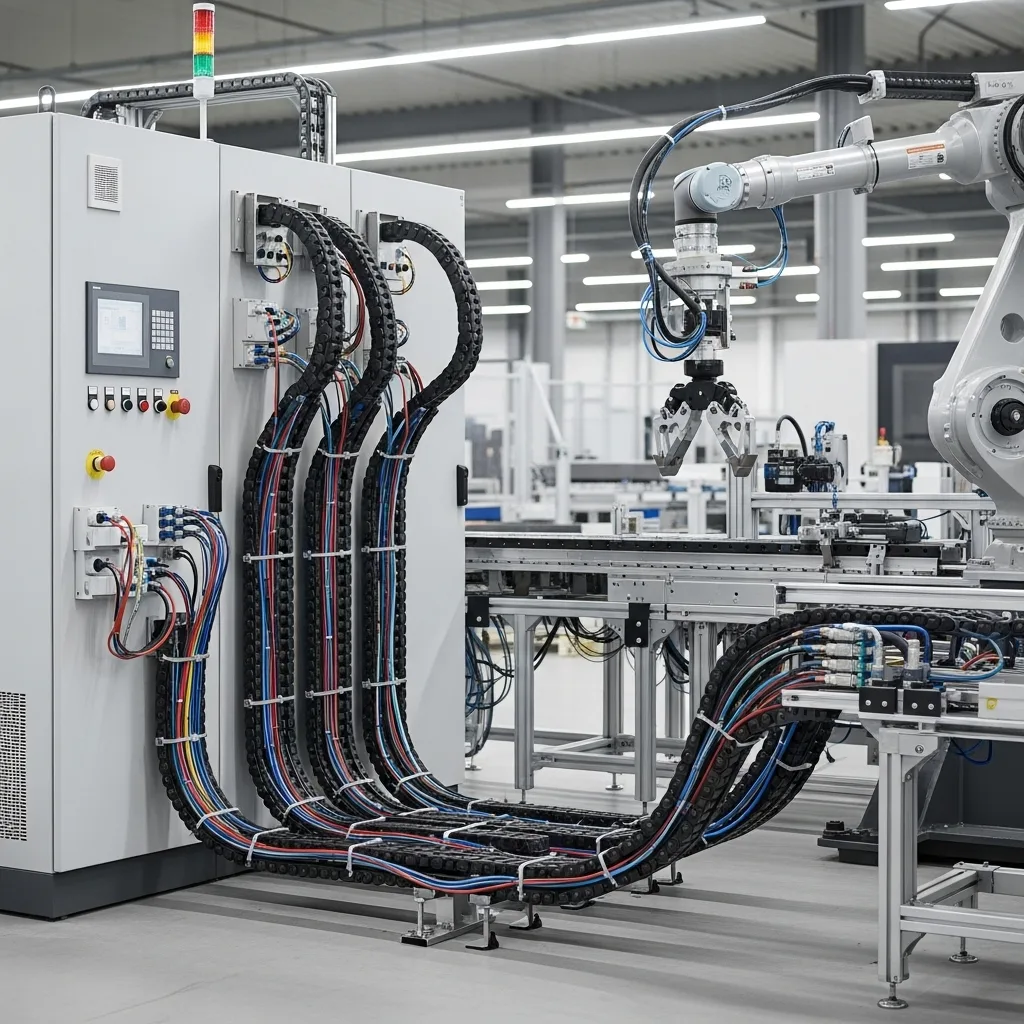

Thiết kế và lắp đặt hệ thống dây dẫn với bảo vệ cơ học – kết hợp phụ kiện

Dựa trên kết quả khảo sát, đội ngũ kỹ thuật có thể triển khai giải pháp thiết kế lại hệ thống dây dẫn bằng cách:

• Thay thế các loại dây thường bằng dây công nghiệp chuyên dụng có độ bền kéo uốn cao

• Tối ưu tuyến dây: giảm số điểm gập, tăng bán kính uốn, tránh đi qua khu vực nóng hoặc rung mạnh

• Lắp đặt xích nhựa dẫn cáp tại các đoạn dây chuyển động – đảm bảo dây chạy mượt, không xoắn, không va đập

• Gắn xích nhựa đi dây cho các tuyến dây cố định dài, tuyến nối giữa tủ điện – giúp cố định và bảo vệ tốt hơn

• Sử dụng ngàm giữ cáp, đầu nối mềm, ống luồn đồng bộ – hoàn thiện toàn hệ thống từ trong ra ngoài

Đây là phương án toàn diện để giảm thiểu ứng suất lên dây dẫn, tăng độ ổn định và duy trì vận hành liên tục.

Bảo trì và theo dõi độ ổn định theo chu kỳ: giám sát uốn cong, kéo, thay thế trước khi hỏng

Hệ thống dù tốt đến đâu vẫn cần được kiểm tra và bảo trì định kỳ để phát hiện sớm rủi ro. Các bước bảo trì khuyến nghị:

• Hằng tháng: kiểm tra vị trí uốn cong, các đoạn dây chuyển động nhiều

• Mỗi quý: đo lại lực căng dây, kiểm tra độ mài mòn vỏ, hiệu quả hoạt động của xích dẫn cáp

• Mỗi 6 tháng: thử nghiệm độ dẫn điện, độ nhiễu tín hiệu (đặc biệt là dây tín hiệu, dây điều khiển)

• Trước khi dây đạt giới hạn chu kỳ uốn (theo khuyến cáo nhà sản xuất): lập kế hoạch thay thế chủ động, không chờ đến khi hỏng

Việc bảo trì chủ động sẽ giúp ngăn chặn các sự cố dây dẫn từ sớm, giảm thiểu tổn thất và tránh gián đoạn dây chuyền sản xuất.

So sánh dây thường và dây có xích nhựa dẫn cáp bảo vệ trong robot công nghiệp

Vì sao chọn Công nghiệp PT Việt Nam để nâng cao độ bền kéo uốn và ổn định hệ thống dây dẫn

Kinh nghiệm trong thiết kế nhà máy, kiểm tra cơ học và cải thiện độ ổn định hệ thống dây

Công ty TNHH Công nghiệp PT Việt Nam không chỉ là đơn vị cung cấp sản phẩm công nghiệp, mà còn là chuyên gia tư vấn giải pháp kỹ thuật tổng thể cho hệ thống dây dẫn, đặc biệt trong các môi trường yêu cầu cao về cơ học như:

• Nhà máy cơ khí chính xác

• Dây chuyền tự động hóa – robot, băng tải

• Nhà máy điện tử, đóng gói, thực phẩm, vật liệu xây dựng

• Xưởng CNC – trung tâm gia công, hệ thống máy nhiều trục

Với kinh nghiệm triển khai hàng trăm dự án từ Bắc vào Nam, Công nghiệp PT hiểu rõ:

• Những rủi ro phổ biến liên quan đến độ bền kéo uốn, từ lỗi nhỏ gây gián đoạn đến hỏng lớn toàn hệ thống

• Cách kiểm tra cơ học tại chỗ, xác định dây nào đang ở mức rủi ro cao, đề xuất thay thế phù hợp

• Các tiêu chuẩn quốc tế cần tuân thủ trong từng ngành: UL, IEC, TCVN, EN…

• Kỹ thuật thiết kế lại hệ thống dây dẫn – tối ưu bán kính uốn, định tuyến, giảm lực kéo, bảo vệ đầu nối

Đội ngũ kỹ sư của PT không chỉ có nền tảng lý thuyết mà còn thường xuyên làm việc tại hiện trường, giúp đề xuất phương án phù hợp với thực tế và tiết kiệm chi phí tối đa cho khách hàng.

Cam kết giải pháp tổng thể: từ khảo sát, lựa chọn dây & phụ kiện tới lắp đặt và bảo trì – sử dụng các thành phần bảo vệ như xích nhựa dẫn cáp, xích nhựa đi dây

Không chỉ dừng ở cung cấp vật tư, Công nghiệp PT mang tới giải pháp trọn gói về dây dẫn công nghiệp, cụ thể:

1. Khảo sát và đánh giá thực tế hệ thống dây dẫn:

• Xác định các điểm có nguy cơ đứt gãy, mỏi cơ học, rung động mạnh

• Phân loại dây dẫn theo mức độ rủi ro

• Tư vấn kỹ thuật trực tiếp với đội kỹ sư phụ trách của nhà máy

2. Lựa chọn và cung cấp dây chuyên dụng có độ bền kéo uốn cao:

• Dây tín hiệu, dây điều khiển, dây nguồn – đạt chuẩn công nghiệp

• Dây có lớp bọc PU, TPE hoặc chuyên dụng cho máng xích

• Đầy đủ chứng chỉ quốc tế (RoHS, UL, IEC, CE…)

3. Cung cấp phụ kiện hỗ trợ đồng bộ:

• Xích nhựa dẫn cáp – loại mở nắp, chịu dầu, chống mài mòn, dẫn hướng chuyển động

• Xích nhựa đi dây – loại kín, cố định hoặc linh hoạt, bảo vệ dây khỏi rung và va chạm

• Ống dẫn, gối đỡ, ngàm cố định cáp – giúp dây luôn ổn định đúng hướng

4. Thi công, lắp đặt và giám sát:

• Đội ngũ thi công có kinh nghiệm thực hiện tại các nhà máy lớn

• Đảm bảo lắp đúng bán kính uốn, đúng tải trọng, đúng tuyến

• Chạy thử và kiểm tra độ ổn định thực tế trước bàn giao

5. Hướng dẫn bảo trì và giám sát độ bền kéo uốn theo chu kỳ:

• Hỗ trợ lập checklist kiểm tra định kỳ

• Cung cấp lịch thay thế dự phòng theo số chu kỳ hoạt động của từng loại dây

• Tư vấn mở rộng hệ thống khi cần

Giải pháp tổng thể này giúp khách hàng tiết kiệm thời gian, tối ưu chi phí và vận hành ổn định lâu dài, thay vì phải tự mua dây – tự lắp – tự sửa từng phần nhỏ lẻ thiếu đồng bộ.
