Phân loại hệ thống dẫn dây trong ngành công nghiệp hiện đại

Tổng quan về hệ thống dẫn dây trong môi trường công nghiệp

Trong các dây chuyền sản xuất tự động, hệ thống dẫn dây là một cấu phần không thể thiếu, giúp tổ chức, cố định và bảo vệ dây cáp điện, dây tín hiệu hoặc ống dẫn khí nén khỏi hư hại trong quá trình vận hành.

Một hệ thống dẫn dây được thiết kế đúng chuẩn không chỉ đảm bảo an toàn cho thiết bị mà còn nâng cao hiệu suất hoạt động, giảm thời gian bảo trì và tối ưu tuổi thọ dây dẫn.

Khái niệm “hệ thống dẫn dây” và vai trò trong sản xuất

Hiểu đơn giản, hệ thống dẫn dây là tập hợp các thành phần (dây điện, ống bảo vệ, khung đỡ, xích nhựa, ống dẫn hướng, phụ kiện cố định…) được sắp xếp nhằm dẫn hướng và bảo vệ đường dây khi thiết bị chuyển động.

Vai trò chính của hệ thống dẫn dây:

• Giữ cố định và sắp xếp gọn gàng các dây cáp, ống dẫn.

• Bảo vệ dây khỏi lực cơ học, nhiệt độ, hóa chất, bụi hoặc độ ẩm.

• Hạn chế gãy, xoắn, đứt dây trong chuyển động lặp.

• Duy trì tín hiệu ổn định, giảm nhiễu điện từ trong dây chuyền tự động.

Hình ảnh minh họa: Hệ thống dẫn dây sử dụng xích nhựa cuốn cáp trong robot công nghiệp

Những yếu tố tác động đến hệ thống dẫn dây

Một hệ thống dẫn dây có thể chịu ảnh hưởng bởi:

• Môi trường hoạt động: hóa chất, bụi, nước, dầu mỡ.

• Cường độ chuyển động: tốc độ, tần suất uốn gập.

• Tải trọng dây: số lượng dây, kích thước, trọng lượng.

• Điều kiện nhiệt: nhiệt độ cao, gần động cơ hoặc máy gia nhiệt.

Tùy từng môi trường, kỹ sư sẽ lựa chọn loại vật liệu, cấu trúc và phụ kiện phù hợp để đảm bảo hệ thống vận hành bền bỉ.

Quan hệ giữa hệ thống dẫn dây và phụ kiện bảo vệ

Một hệ thống dẫn dây hoàn chỉnh luôn đi kèm với phụ kiện bảo vệ — trong đó phổ biến nhất là:

• Xích nhựa: Dẫn hướng dây trong không gian 2D hoặc 3D, dùng trong máy CNC, robot.

• Xích nhựa cuốn cáp: Dành cho hệ thống có chuyển động lặp liên tục, giúp dây uốn trơn tru mà không xoắn.

• Xích nhựa luồn dây điện: Bảo vệ dây trong môi trường bụi, dầu, hoặc khi lắp đặt cố định.

Các phụ kiện này đóng vai trò “khung xương” cho toàn bộ đường dây, giúp tránh ma sát trực tiếp và đảm bảo an toàn tuyệt đối cho hệ thống điện.

Phân loại hệ thống dẫn dây theo ngành sản xuất

Mỗi ngành công nghiệp có yêu cầu khác nhau về không gian, môi trường và cách thức vận hành. Dưới đây là cách phân loại hệ thống dẫn dây theo đặc thù từng lĩnh vực.

Hệ thống dẫn dây trong nhà máy cơ khí

Đặc điểm ngành cơ khí

Trong các nhà máy cơ khí, dây thường phải di chuyển liên tục trong máy CNC, máy phay, máy tiện hoặc máy cắt laser. Môi trường nhiều dầu cắt gọt, bụi kim loại và rung động mạnh.

Giải pháp dẫn dây phù hợp

• Sử dụng xích nhựa hoặc xích nhựa cuốn cáp có độ bền cao, chịu dầu và mạt kim loại.

• Dây được bọc vật liệu chống dầu hoặc ống bện kim loại mềm để hạn chế ăn mòn.

• Bố trí hệ thống dẫn dây theo đường thẳng, tránh gấp khúc, đảm bảo bán kính uốn phù hợp.

✅ Ưu điểm: Bền bỉ, ít hư hại, giảm chi phí bảo trì.
⚙️ Ứng dụng: Máy CNC, máy hàn tự động, băng tải kim loại.

Hệ thống dẫn dây trong dây chuyền điện tử

Đặc thù sản xuất điện tử

Ngành điện tử yêu cầu môi trường sạch (cleanroom), dây dẫn nhỏ, nhiều tín hiệu điều khiển, và dễ bị nhiễu điện từ. Hệ thống dây cần được bố trí chính xác và bảo vệ tốt để đảm bảo tín hiệu ổn định.

Giải pháp dẫn dây

• Dùng ống bện PET chống tĩnh điện, ống nhựa mềm trong suốt hoặc xích nhựa luồn dây điện nhỏ gọn.

• Sử dụng vật liệu cách điện tốt, chống nhiễu EMI/RFI.

• Hạn chế dây chồng chéo, phân tầng dây tín hiệu và dây điện riêng biệt.

✅ Ưu điểm: Giữ tín hiệu ổn định, gọn gàng, dễ kiểm soát bảo trì.
⚙️ Ứng dụng: Dây chuyền lắp ráp bo mạch, SMT, máy kiểm tra IC.

Hệ thống dẫn dây trong công nghệ ô tô

Đặc thù môi trường

Ngành ô tô hiện đại sử dụng rất nhiều robot hàn, robot sơn, băng tải tự động. Môi trường có nhiệt độ cao, bụi kim loại, và chuyển động nhanh liên tục.

Giải pháp dẫn dây tối ưu

• Sử dụng xích nhựa cuốn cáp chuyên dụng, có khả năng chịu nhiệt và chịu va đập.

• Dây bọc vật liệu TPU hoặc TPE, có độ dẻo và bền cao.

• Thiết kế đường dẫn dây linh hoạt để robot hoạt động trơn tru, tránh gãy dây.

✅ Ưu điểm: Đảm bảo độ linh hoạt, an toàn và tuổi thọ dây cao.
⚙️ Ứng dụng: Robot hàn, robot sơn, hệ thống băng tải lắp ráp ô tô.

Hình ảnh minh họa: Hệ thống xích nhựa cuốn cáp cho robot hàn ô tô

Hệ thống dẫn dây cho robot công nghiệp

Đặc thù chuyển động liên tục

Robot công nghiệp thường hoạt động theo nhiều trục (3–6 trục), dây cáp phải di chuyển, uốn gập và xoay theo robot hàng nghìn lần mỗi ngày.

Giải pháp kỹ thuật

• Sử dụng xích nhựa luồn dây điện hoặc xích nhựa dạng tròn, giúp dây di chuyển tự do theo trục.

• Dây được chọn loại có bán kính uốn nhỏ, chịu kéo tốt và vỏ chống ma sát.

• Bố trí dây theo vòng cung hoặc cuộn xoắn, tránh căng khi robot hoạt động hết hành trình.

✅ Ưu điểm: Hạn chế gãy dây, đứt lõi, nhiễu tín hiệu.
⚙️ Ứng dụng: Robot gắp hàng, robot sơn, robot kiểm tra, robot hàn công nghiệp.

Hệ thống dẫn dây trong sản xuất nhựa

Đặc thù sản xuất

Trong dây chuyền ép nhựa, đùn nhựa, môi trường thường nóng, có khói hóa chất và rung động lớn. Hệ thống dây thường đi gần khu vực lò gia nhiệt, đòi hỏi khả năng chịu nhiệt và chống ăn mòn hóa chất.

Giải pháp dẫn dây phù hợp

• Dây bọc silicone-fiberglass hoặc PVC chịu nhiệt.

• Dùng xích nhựa cuốn cáp chịu nhiệt và ống luồn dây điện kín để chống hơi nhựa, dầu.

• Bố trí dây cách xa nguồn nhiệt, có quạt hoặc tấm chắn bảo vệ.

✅ Ưu điểm: Đảm bảo an toàn điện, duy trì hoạt động ổn định của máy ép.
⚙️ Ứng dụng: Máy ép nhựa, máy đùn, dây chuyền sản xuất linh kiện nhựa kỹ thuật.

Tiêu chí chọn hệ thống dẫn dây phù hợp và phụ kiện bảo vệ

Sau khi phân loại theo ngành, kỹ sư cần xem xét các tiêu chí kỹ thuật cụ thể để chọn hệ thống dẫn dây tối ưu cho từng ứng dụng.

Tiêu chí kỹ thuật

• Tốc độ chuyển động (m/min).

• Chiều dài hành trình dây.

• Bán kính uốn tối thiểu.

• Nhiệt độ và môi trường vận hành.

• Mức độ rung động hoặc lực kéo.

Tiêu chí phụ kiện bảo vệ

• Xích nhựa: bảo vệ tổng thể, chịu mài mòn, thích hợp cho máy CNC, robot.

• Xích nhựa cuốn cáp: dùng cho chuyển động lặp, tốc độ cao.

• Xích nhựa luồn dây điện: dùng cho dây cố định, môi trường bụi hoặc hóa chất.

Checklist khi thiết kế và lắp đặt

Bước	Nội dung cần kiểm tra
1	Xác định số lượng và loại dây
2	Đo hành trình di chuyển
3	Chọn loại xích nhựa phù hợp
4	Bố trí đường dây và điểm cố định
5	Kiểm tra bán kính uốn và lực kéo

Thực hành tốt và lưu ý trong vận hành hệ thống dẫn dây

Một hệ thống dẫn dây bền bỉ và vận hành ổn định không chỉ đến từ việc chọn đúng vật liệu, mà còn phụ thuộc vào quá trình thiết kế – thi công – bảo trì. Dưới đây là những thực hành tốt (best practices) giúp hệ thống hoạt động lâu dài, an toàn và hiệu quả.

Thiết kế đường dẫn dây đúng kỹ thuật

Thiết kế là bước quan trọng nhất, ảnh hưởng trực tiếp đến tuổi thọ dây. Các nguyên tắc cơ bản gồm:

• Bán kính uốn (R): Luôn giữ bán kính uốn lớn hơn 10 lần đường kính dây cáp. Bán kính quá nhỏ khiến lõi đồng bị gãy sau thời gian vận hành.

• Hành trình di chuyển: Đo chính xác độ dài chuyển động của thiết bị để chọn loại xích nhựa cuốn cáp hoặc xích nhựa luồn dây điện phù hợp.

• Phân nhánh hợp lý: Nếu có nhiều dây, nên chia theo nhóm (dây nguồn, dây tín hiệu, dây điều khiển) để dễ quản lý.

• Điểm cố định: Cố định đầu dây ở hai đầu hành trình, tránh tình trạng dây bị xoắn hoặc trượt ra khỏi rãnh xích.

👉 Mẹo nhỏ: Sử dụng phần mềm mô phỏng chuyển động (ví dụ: CAD chain system simulation) giúp kỹ sư kiểm tra xích nhựa có bị căng hay xoắn trong quá trình robot hoạt động.

Bố trí hệ thống xích nhựa cuốn cáp trong máy CNC

Bảo trì và kiểm tra định kỳ

Hệ thống dẫn dây trong công nghiệp có thể vận hành liên tục hàng nghìn giờ mỗi năm, do đó bảo trì định kỳ là bắt buộc.

Các bước bảo trì cơ bản gồm:

• Kiểm tra bề mặt dây và xích nhựa: Nếu thấy nứt, tróc, mòn — cần thay ngay để tránh sự cố chập điện.

• Kiểm tra mối nối dây: Dùng máy đo điện trở hoặc test continuity để phát hiện điểm đứt ngầm.

• Vệ sinh định kỳ: Loại bỏ bụi, dầu và mạt kim loại bám trong xích.

• Bôi trơn nhẹ các khớp nối xích nhựa (nếu thiết kế cho phép) để giảm ma sát.

• Thay thế dây cũ sau 12–18 tháng, đặc biệt trong môi trường nhiệt cao hoặc chuyển động liên tục.

Việc bảo trì thường xuyên không chỉ giúp dây dẫn bền hơn mà còn giảm rủi ro dừng máy – vốn là nguyên nhân làm tăng chi phí vận hành.

Trường hợp lỗi & cách khắc phục phổ biến

Lỗi thường gặp	Nguyên nhân	Cách khắc phục
Dây bị đứt lõi	Uốn gập quá chặt, không đúng bán kính	Điều chỉnh đường đi, tăng bán kính uốn
Dây bị mòn vỏ	Cọ xát với cạnh xích hoặc khung máy	Bọc thêm ống bảo vệ hoặc ống bện PET
Nhiễu tín hiệu	Dây nguồn và dây tín hiệu đi chung rãnh	Phân tách đường dây, dùng vật liệu chống nhiễu
Xích nhựa bị kẹt	Mạt kim loại, bụi hoặc dầu bám	Vệ sinh định kỳ, thay xích chống dầu
Dây trượt khỏi xích	Không cố định đúng điểm neo	Dùng khóa kẹp và gá cố định đầu dây

Lưu ý về an toàn điện và cơ học

• Không để dây chịu tải trọng kéo vượt quá 60% giới hạn kéo cho phép.

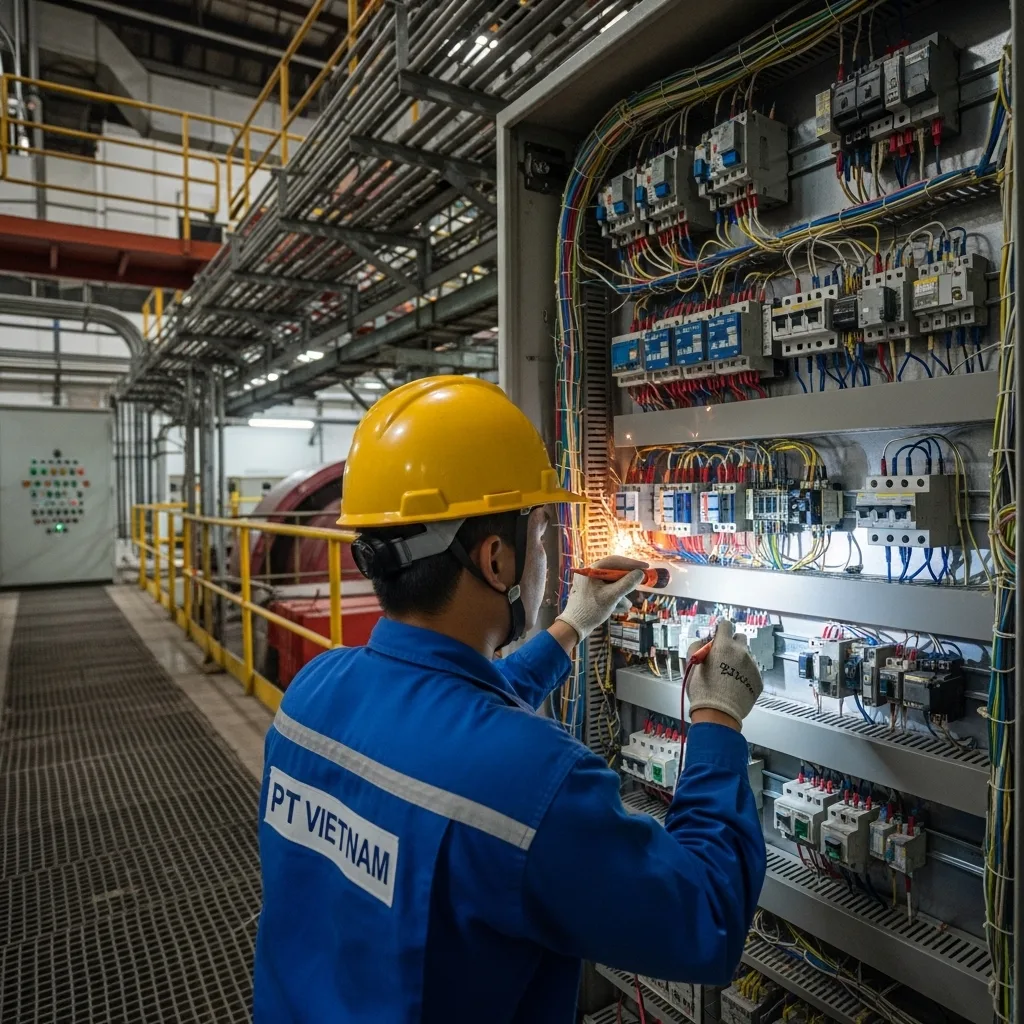

• Luôn tắt nguồn khi kiểm tra hoặc thay thế dây.

• Dán nhãn từng cụm dây để dễ quản lý và tránh nhầm lẫn.

• Trong môi trường nguy hiểm (dầu, hóa chất), nên chọn dây đạt chuẩn UL, CE, RoHS và có lớp chống cháy lan.

Vai trò của Công ty TNHH Công nghiệp PT Việt Nam trong giải pháp hệ thống dẫn dây

Trong bối cảnh sản xuất tự động hóa ngày càng phổ biến, doanh nghiệp cần đối tác am hiểu kỹ thuật và cung cấp trọn gói giải pháp về hệ thống dẫn dây.

Công ty TNHH Công nghiệp PT Việt Nam là đơn vị uy tín hàng đầu tại Việt Nam trong lĩnh vực này, chuyên cung cấp sản phẩm – tư vấn – thi công hệ thống dẫn dây và phụ kiện bảo vệ cáp công nghiệp.

Năng lực & sản phẩm của PT Việt Nam

• Cung cấp đa dạng phụ kiện dẫn dây:
  Bao gồm xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện với nhiều kích thước, vật liệu (PA6, nylon, chịu dầu, chịu nhiệt).

• Tư vấn kỹ thuật chuyên sâu:
  Đội ngũ kỹ sư am hiểu về đặc tính từng loại dây, tải trọng và môi trường làm việc, giúp khách hàng chọn hệ thống phù hợp.

• Thi công và lắp đặt trọn gói:
  Thiết kế, bố trí, thi công hệ thống dẫn dây đồng bộ, đảm bảo an toàn cơ điện và tính thẩm mỹ công nghiệp.

Lý do nên chọn PT Việt Nam làm đối tác

• ✅ Kinh nghiệm thực tế trong hàng trăm dự án nhà máy cơ khí, dây chuyền điện tử, robot công nghiệp, công nghệ ô tô, sản xuất nhựa.

• ✅ Sản phẩm chính hãng, chất lượng cao, đáp ứng tiêu chuẩn quốc tế.

• ✅ Bảo hành và hỗ trợ kỹ thuật tận nơi, giúp khách hàng yên tâm vận hành.

• ✅ Giải pháp tối ưu chi phí, đảm bảo hiệu quả lâu dài cho doanh nghiệp.

Dịch vụ hỗ trợ và giải pháp đi kèm

Ngoài hệ thống dẫn dây, PT Việt Nam còn cung cấp nhiều phụ kiện hỗ trợ:

• Ống bện PET chống mài mòn, cách điện tốt.

• Ống co nhiệt 3M chống ẩm và bảo vệ mối nối.

• Phụ kiện đầu nối dây, khớp nối xích, ống luồn kim loại mềm.

Tất cả đều được nhập khẩu chính hãng và kiểm định chặt chẽ trước khi giao hàng.

Liên hệ để được tư vấn chuyên sâu

Nếu doanh nghiệp của bạn đang tìm giải pháp hệ thống dẫn dây phù hợp cho nhà máy cơ khí, dây chuyền điện tử, công nghệ ô tô, robot công nghiệp hoặc sản xuất nhựa, hãy liên hệ ngay với:

📞 Hotline: 0946.945.188
🌐 Website: https://congnghieppt.com

Đội ngũ kỹ sư của Công ty TNHH Công nghiệp PT Việt Nam sẽ tư vấn chi tiết và gợi ý giải pháp tối ưu — kết hợp giữa xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện và vật liệu bọc dây chuyên dụng, giúp hệ thống của bạn vận hành an toàn, gọn gàng và hiệu quả nhất.

Kết luận

Trong kỷ nguyên công nghiệp hóa và tự động hóa, hệ thống dẫn dây không chỉ là hạng mục phụ mà là yếu tố cốt lõi bảo đảm hiệu suất vận hành, tuổi thọ thiết bị và an toàn điện.

Việc lựa chọn đúng hệ thống — từ thiết kế, vật liệu đến phụ kiện bảo vệ như xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện — sẽ giúp doanh nghiệp tối ưu chi phí, giảm sự cố và duy trì năng suất lâu dài.

👉 Hãy để Công ty TNHH Công nghiệp PT Việt Nam đồng hành cùng bạn trong mọi dự án, mang đến giải pháp dẫn dây toàn diện – an toàn – bền vững – hiệu quả.
