Lý do cần dùng ống bảo vệ dây trong hệ thống điện động

Vai trò của ống bảo vệ dây trong hệ thống điện động

Những nguy cơ mà dây dẫn phải đối mặt khi di chuyển hoặc trong môi trường công nghiệp

Trong các hệ thống điện động hiện đại, đặc biệt là hệ thống có chuyển động liên tục như robot, cánh tay máy, băng tải hay dây chuyền tự động hóa, dây dẫn luôn là yếu tố sống còn trong việc truyền tải điện năng, tín hiệu hoặc dữ liệu. Tuy nhiên, những môi trường làm việc này thường rất khắc nghiệt, khiến dây dẫn phải đối mặt với nhiều nguy cơ như:

• Mài mòn cơ học do ma sát liên tục với các bề mặt xung quanh.

• Tác động ngoại lực từ chuyển động rung, kéo, va đập.

• Ảnh hưởng của bụi, độ ẩm, hóa chất, dẫn đến ăn mòn vỏ bọc dây.

• Nguy cơ gập gãy hoặc đứt dây, đặc biệt ở các điểm uốn gấp nhiều lần.

Không chỉ gây gián đoạn hoạt động, những hư hại này còn làm giảm độ ổn định và an toàn toàn hệ thống. Chính vì vậy, việc sử dụng ống bảo vệ dây là giải pháp cần thiết để bảo vệ dây khỏi các yếu tố trên.

Tại sao ống bảo vệ dây góp phần nâng cao độ an toàn cao và tuổi thọ hệ thống

Ống bảo vệ dây hoạt động như một lớp “giáp chắn” bao quanh dây điện, giúp:

• Chống mài mòn, đặc biệt tại các điểm dây uốn cong hoặc tiếp xúc trực tiếp với các bề mặt thô ráp.

• Chịu tải cao, giúp dây bên trong không bị ảnh hưởng khi có lực tác động từ bên ngoài.

• Chống bụi, nước, dầu và hóa chất, đặc biệt trong môi trường sản xuất công nghiệp nặng.

• Tăng khả năng chịu nhiệt, giữ cho dây không bị chảy, biến dạng hoặc giảm tuổi thọ khi làm việc trong môi trường nhiệt cao.

Ngoài ra, khi sử dụng kết hợp với các phụ kiện như xích nhựa, xích nhựa cuốn cáp, hoặc xích nhựa luồn dây điện, ống bảo vệ dây giúp định hướng chuyển động ổn định hơn, giảm rung và nâng cao độ an toàn cao cho toàn hệ thống.

Tiêu chí kỹ thuật khi chọn ống bảo vệ dây

Vật liệu bền – khả năng chống mài mòn và chịu tải cao

Yếu tố quan trọng đầu tiên là lựa chọn vật liệu chế tạo ống:

• Nylon, PP, PA6 hoặc PA12: chống mài mòn cực tốt, chịu nhiệt và hóa chất nhẹ, phù hợp môi trường tự động hóa thông thường.

• Inox, thép không gỉ bọc nhựa: dùng trong môi trường rung mạnh, nhiệt cao, hoặc yêu cầu chịu lực va đập lớn.

• Ống xoắn chống cháy hoặc có lớp chống nhiễu (EMC): dùng cho dây tín hiệu hoặc dây điều khiển tinh vi.

Sự kết hợp giữa vật liệu bền và cấu trúc linh hoạt chính là yếu tố then chốt để hệ thống dây hoạt động an toàn, lâu dài.

Kích thước, cấu trúc ống và tương thích với hệ thống chuyển động

Một ống bảo vệ dây tốt cần đảm bảo:

• Kích thước phù hợp: đường kính trong lớn hơn đường kính dây từ 20–30% để dễ lắp và không ép dây.

• Cấu trúc linh hoạt hoặc bán cứng: dễ uốn cong theo đường đi dây nhưng vẫn đủ độ cứng để chống va đập.

• Có thiết kế chống gập, không xoắn, và vẫn đảm bảo thông gió – tản nhiệt hiệu quả.

Ống nên được chọn sao cho phối hợp tốt với hệ thống chuyển động hiện có, không cản trở chuyển động và dễ thay thế khi cần.

Tương thích với phụ kiện như xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện

Để ống bảo vệ dây phát huy tối đa hiệu quả, nó phải tương thích hoàn toàn với các phụ kiện hỗ trợ trong hệ thống:

• Khi kết hợp với xích nhựa cuốn cáp, cần đảm bảo ống có khả năng uốn theo chuyển động liên tục mà không bị gập gãy.

• Với xích nhựa luồn dây điện, đường kính và độ cứng của ống cần vừa khít để giữ dây ổn định, không trượt hoặc xoắn.

• Các phụ kiện như khóa giữ dây, kẹp cố định, cũng cần đồng bộ kích thước và vật liệu để tránh lực ép gây hỏng dây bên trong ống.

Ảnh minh họa: cấu tạo ống bảo vệ dây kết hợp với xích nhựa cuốn cáp trong hệ thống robot công nghiệp

Ứng dụng công nghiệp của ống bảo vệ dây

Dây chuyền tự động hóa, robot, máy CNC

Trong lĩnh vực tự động hóa công nghiệp, dây dẫn không chỉ cần truyền tín hiệu và điện năng mà còn phải hoạt động ổn định dưới chuyển động liên tục. Do đó, các hệ thống như:

• Robot công nghiệp

• Máy CNC

• Hệ thống băng tải, dây chuyền đóng gói

• Cánh tay cơ khí đa trục

… đều cần trang bị ống bảo vệ dây để giảm nguy cơ gập, mài mòn hoặc đứt gãy dây dẫn.

Các loại ống phổ biến được sử dụng trong môi trường này thường là ống ruột gà nhựa dẻo, ống kim loại bọc nhựa, hoặc ống xoắn chịu nhiệt, kết hợp chặt chẽ với xích nhựa cuốn cáp để đảm bảo đường đi dây trơn tru, không bị kẹt hoặc vặn xoắn trong chuyển động đa chiều.

Hệ thống chuyển động liên tục và cố định – khuyến nghị ống bảo vệ dây phù hợp

Không chỉ trong chuyển động, các hệ thống điện cố định như tủ điện công nghiệp, hệ thống điều khiển trung tâm hoặc mạng lưới dây điện nhà xưởng cũng cần đến ống bảo vệ để:

• Ngăn bụi, côn trùng hoặc nước xâm nhập vào đường dây.

• Chống nhiễu tín hiệu từ các nguồn điện khác.

• Giữ dây gọn gàng, dễ bảo trì và thay thế.

Với hệ thống cố định, ống luồn dây điện tròn, ống dẫn cáp có vỏ bọc PVC hoặc lớp chắn EMC thường là lựa chọn tối ưu.

Ngược lại, ở khu vực chuyển động cao (như cổ tay robot hoặc ray trượt), nên dùng ống có độ linh hoạt cao, kết hợp chặt với xích nhựa để dẫn hướng, bảo vệ tối đa cho dây trong điều kiện làm việc cường độ cao.

Hướng dẫn lựa chọn và lắp đặt ống bảo vệ dây

Khảo sát hiện trạng, xác định tải và môi trường làm việc

Trước khi chọn và lắp đặt ống bảo vệ dây, cần thực hiện khảo sát chi tiết:

• Tải trọng cơ học và độ rung của hệ thống.

• Nhiệt độ, độ ẩm, mức độ bụi hoặc hóa chất trong môi trường làm việc.

• Tốc độ và quỹ đạo chuyển động nếu hệ thống di chuyển.

• Loại dây cần bảo vệ: điện lực, tín hiệu, khí nén, dữ liệu…

Dựa trên thông tin này, kỹ sư sẽ xác định loại ống, chất liệu và cấu trúc phù hợp, đồng thời tính toán các vị trí nên kết hợp xích nhựa luồn dây điện để cố định và định hướng đường đi của ống.

Quy trình lắp đặt chuẩn: cố định, dẫn hướng, kiểm tra vận hành

Các bước lắp đặt ống bảo vệ dây bao gồm:

1. Chuẩn bị dây và ống: cắt ống theo chiều dài thiết kế, làm sạch bề mặt bên trong và ngoài.

2. Luồn dây vào ống: đảm bảo không bị xoắn, uốn gập. Nếu có nhiều dây, nên bó gọn lại trước khi đưa vào ống.

3. Kết hợp với xích nhựa hoặc máng dẫn để cố định đường đi, đặc biệt tại các điểm uốn hoặc chuyển động.

4. Cố định đầu – cuối bằng khóa giữ dây hoặc kẹp chuyên dụng, đảm bảo chắc chắn nhưng không làm biến dạng ống.

5. Kiểm tra vận hành: bật hệ thống, kiểm tra độ linh hoạt của ống khi chuyển động, phát hiện sớm điểm cản trở, ma sát.

Bảo trì và thay thế để duy trì độ ổn định hệ thống

Dù ống bảo vệ dây có độ bền cao, việc kiểm tra định kỳ vẫn rất cần thiết, đặc biệt trong môi trường công nghiệp nặng. Do đó:

• Thực hiện kiểm tra mỗi 3–6 tháng, hoặc sau mỗi 1000–2000 giờ hoạt động.

• Quan sát dấu hiệu: nứt gãy, biến dạng, bị cháy, phồng rộp, lỏng lẻo.

• Khi phát hiện lỗi, nên thay thế toàn bộ đoạn ống để đảm bảo tính đồng nhất và an toàn điện.

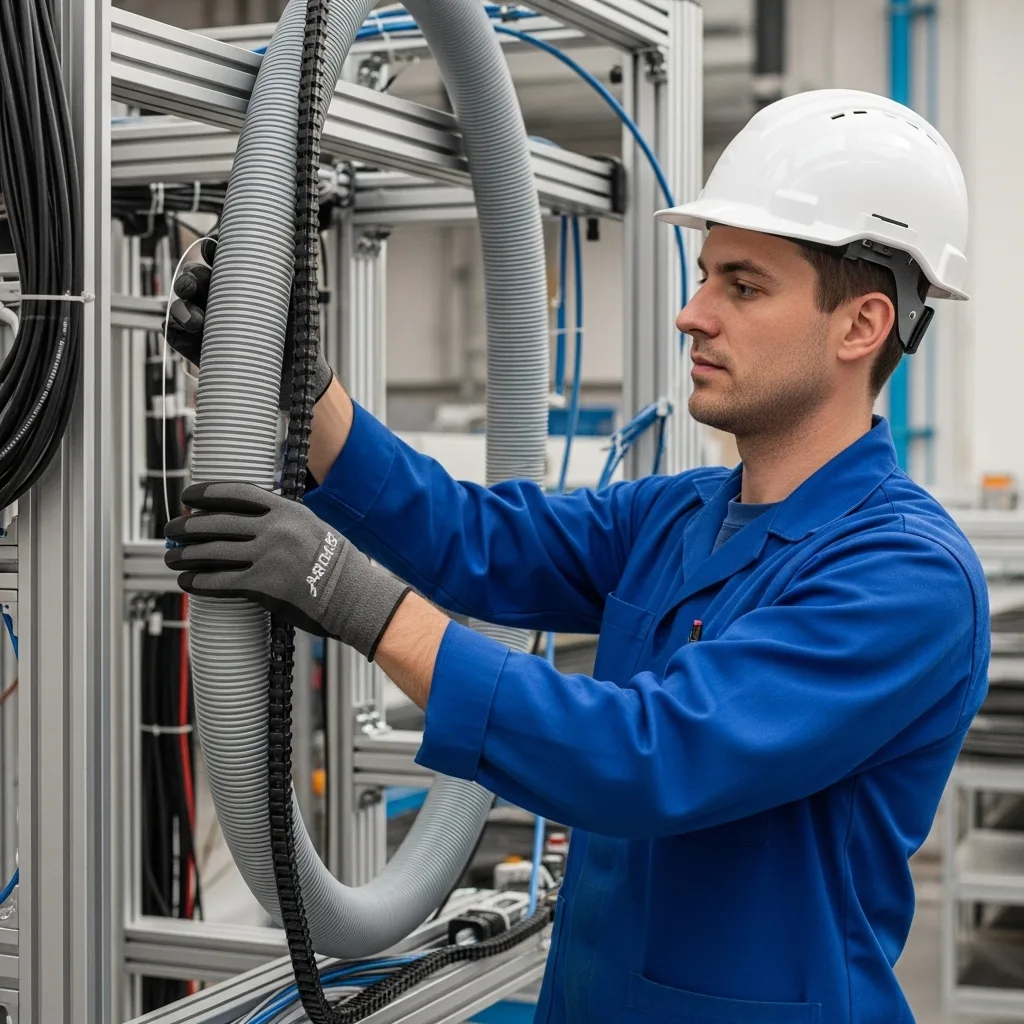

Ảnh minh họa: kỹ thuật viên lắp đặt ống bảo vệ dây kết hợp với xích nhựa cuốn cáp trong hệ thống tự động hóa

Những sai lầm phổ biến khi không dùng hoặc chọn sai ống bảo vệ dây

Dây bị mài mòn, tuột, gập gãy do không có lớp bảo vệ hoặc ống quá kém chất lượng

Một trong những lỗi nghiêm trọng trong hệ thống điện động là bỏ qua việc sử dụng ống bảo vệ dây, hoặc chọn ống không đạt tiêu chuẩn kỹ thuật. Điều này có thể dẫn đến:

• Mài mòn dây nhanh chóng tại các điểm tiếp xúc thường xuyên với khung kim loại, bề mặt gồ ghề hoặc thiết bị chuyển động.

• Gập gãy, xoắn dây, gây đứt lõi dẫn điện bên trong, làm chập chờn tín hiệu, mất nguồn hoặc thậm chí cháy nổ.

• Dây trượt khỏi vị trí lắp đặt do không có phụ kiện hỗ trợ cố định như xích nhựa cuốn cáp, khiến dây bị kéo giật mạnh.

Giải pháp:
Cần sử dụng ống bảo vệ dây đạt chuẩn công nghiệp, kết hợp với các phụ kiện dẫn hướng và cố định như xích nhựa hoặc xích nhựa luồn dây điện để kiểm soát đường đi dây chặt chẽ, tăng độ bền tổng thể cho hệ thống.

Ống không phù hợp vật liệu – dẫn tới ăn mòn, cháy nổ hoặc hỏng hóc sớm

Không ít trường hợp hệ thống điện gặp sự cố nghiêm trọng chỉ vì sử dụng ống bảo vệ làm từ vật liệu không phù hợp:

• Trong môi trường có hóa chất, sử dụng ống nhựa thông thường dễ bị ăn mòn, rò rỉ, ảnh hưởng đến dây bên trong.

• Gặp nhiệt độ cao mà dùng ống kém chịu nhiệt sẽ dẫn đến chảy nhựa, biến dạng, hở mạch điện.

• Sử dụng ống quá cứng trong hệ thống chuyển động linh hoạt làm tăng ma sát, gây hao mòn hoặc gãy dây.

Giải pháp:
Lựa chọn vật liệu ống phải dựa trên môi trường làm việc thực tế, không nên chọn theo giá rẻ. Các loại ống như PA6, PA12, ống bọc kim loại, hoặc ống chống cháy EMC nên được ưu tiên trong dây chuyền có yếu tố rủi ro cao.

Vì sao nên chọn Công ty TNHH Công nghiệp PT Việt Nam cho giải pháp ống bảo vệ dây

Chuyên môn và kinh nghiệm trong cung cấp phụ kiện công nghiệp và thiết bị bảo vệ dây

Công ty TNHH Công nghiệp PT Việt Nam là đơn vị hàng đầu trong việc cung cấp phụ kiện công nghiệp và giải pháp hệ thống dây dẫn tại Việt Nam. Với nhiều năm kinh nghiệm, PT Việt Nam hiểu rõ đặc thù từng ngành và yêu cầu riêng biệt của từng hệ thống điện động.

Danh mục sản phẩm của công ty bao gồm:

• Ống bảo vệ dây đa dạng vật liệu: PA, PP, kim loại bọc nhựa…

• Xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện chuẩn công nghiệp.

• Khóa giữ dây, máng cáp, kẹp cố định và các giải pháp dẫn hướng thông minh.

Dịch vụ khảo sát, thiết kế kỹ thuật và thi công trọn gói

Không chỉ là nhà cung cấp sản phẩm, PT Việt Nam còn mang đến giải pháp tổng thể từ:

• Khảo sát thực tế nhà máy, đánh giá môi trường điện động.

• Thiết kế sơ đồ lắp đặt và chọn vật liệu ống phù hợp, đảm bảo khả năng chống mài mòn và chịu tải cao.

• Thi công nhanh chóng, đúng kỹ thuật, bảo đảm không ảnh hưởng đến tiến độ sản xuất của doanh nghiệp.

Cam kết về vật liệu “vật liệu bền”, độ ổn định cao và hỗ trợ hậu mãi

Tại PT Việt Nam, mọi sản phẩm đều có chứng chỉ chất lượng rõ ràng, nguồn gốc minh bạch và chính sách bảo hành rõ ràng. Khách hàng luôn được:

• Tư vấn kỹ thuật tận tâm, chuyên sâu.

• Giao hàng nhanh, hỗ trợ kỹ thuật suốt quá trình sử dụng.

• Cam kết giúp hệ thống đạt độ ổn định cao, giảm chi phí bảo trì, tăng hiệu quả vận hành.

Ảnh minh họa: kỹ sư PT Việt Nam kiểm tra lắp đặt hệ thống ống bảo vệ dây kết hợp xích nhựa trong nhà máy sản xuất
