Kinh nghiệm chọn đai ốc mặt bích cho máy móc công nghiệp

Tổng quan về đai ốc mặt bích trong máy móc công nghiệp

Đai ốc mặt bích (flange nut) là một trong những chi tiết cơ khí quan trọng nhất trong các hệ thống máy móc công nghiệp. Thiết kế đặc thù có bề mặt loe rộng dạng mặt bích giúp phân bổ lực siết đều hơn, hạn chế hư hỏng bề mặt liên kết và tăng độ ổn định so với đai ốc thông thường. Trong nhiều dây chuyền sản xuất, đặc biệt là môi trường rung động mạnh, đai ốc mặt bích theo tiêu chuẩn DIN6923 gần như trở thành lựa chọn mặc định nhờ khả năng cố định ổn định và độ bền vượt trội.

Ảnh cận cảnh đai ốc mặt bích

Công dụng và vai trò của đai ốc mặt bích

Đai ốc mặt bích giữ vai trò truyền lực siết và liên kết các chi tiết lại với nhau, đảm bảo hệ thống vận hành ổn định và an toàn. Phần mặt bích của đai ốc giúp tăng diện tích tiếp xúc, từ đó:

• Giảm áp lực lên bề mặt chi tiết kẹp

• Ngăn đai ốc bị lún vào bề mặt vật liệu mềm

• Chống xoay tốt hơn khi gặp rung động

• Tăng tuổi thọ liên kết trong điều kiện làm việc liên tục

Trong nhà máy, kiểu đai ốc này được ứng dụng rộng rãi ở hệ thống khung giá, động cơ, băng tải, máy nén khí, và các bộ phận yêu cầu độ ổn định cao.

Cấu tạo và nguyên lý hoạt động của flange nut

Flange nut có cấu tạo cơ bản gồm:

• Thân đai ốc hình lục giác

• Vòng mặt bích loe rộng ở đáy

• Hệ ren trong dạng ren thô hoặc ren mịn

• Một số loại có gân chống trượt trên mặt bích

Khi siết vào bulong, lực siết được truyền đều lên mặt bích thay vì tập trung vào mép đai ốc. Điều này giúp liên kết vững chắc hơn, đặc biệt khi kết hợp với bulong inox trong các ứng dụng yêu cầu chống gỉ sét.

Những đặc điểm nhận dạng theo tiêu chuẩn DIN6923

Tiêu chuẩn DIN6923 quy định chi tiết về:

• Kích thước đường kính

• Bước ren

• Độ rộng mặt bích

• Góc bo, bán kính mép, sai số ren

• Vật liệu – chủ yếu hợp kim thép chịu lực

Đai ốc đạt chuẩn DIN6923 có độ ổn định cao, độ khít đồng đều và lực siết chuẩn, giúp hạn chế tối đa tình trạng tuột ren khi máy vận hành ở tốc độ cao.

Kinh nghiệm chọn đai ốc mặt bích theo kích thước và loại ren

Chọn đúng kích thước và loại ren là yếu tố đầu tiên quyết định chất lượng liên kết. Rất nhiều trường hợp hỏng hóc trong nhà máy xảy ra chỉ vì chọn sai bước ren hoặc đai ốc không đúng tiêu chuẩn kích thước.

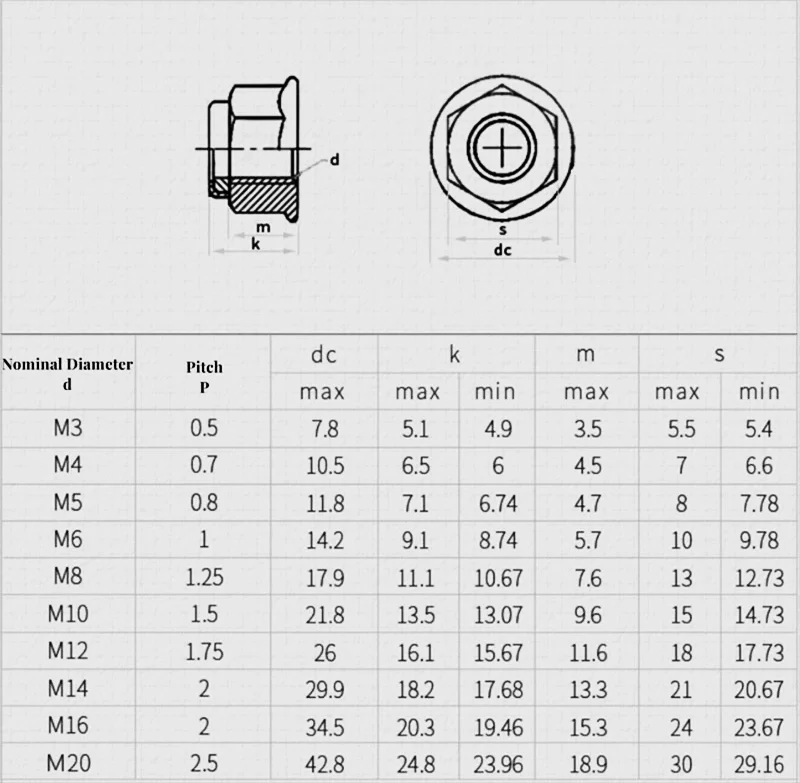

Ảnh minh hoạ lựa chọn kích thước đai ốc mặt bích

Cách xác định kích thước phù hợp cho từng ứng dụng

Kích thước đai ốc mặt bích thường được quy định theo đường kính ren (M6, M8, M10, M12…). Để chọn đúng, cần dựa trên:

• Tải trọng tác dụng lên bulong

• Độ dày vật liệu cần kẹp

• Môi trường rung động của thiết bị

• Khuyến nghị từ nhà sản xuất hoặc bản vẽ thiết kế

Ví dụ: hệ thống chịu tải trung bình và rung động nhẹ có thể dùng M6–M10; nhưng thiết bị chịu tải cao, rung động mạnh thường phải dùng M12 trở lên.

So sánh ren thô và ren mịn trong điều kiện máy móc công nghiệp

Ren thô (coarse thread):

• Dễ lắp ráp

• Chịu tải tốt hơn trong các môi trường rung động

• Ít nguy cơ tuột ren

Ren mịn (fine thread):

• Độ chính xác cao

• Liên kết chặt hơn

• Thường dùng trong các ứng dụng yêu cầu độ tinh xảo kỹ thuật

Trong công nghiệp nặng, ren thô vẫn là lựa chọn phổ biến, nhưng với các bộ phận yêu cầu độ chính xác, ren mịn mang lại sự ổn định tốt hơn.

Sai số kích thước và ảnh hưởng đến độ an toàn khi vận hành

Sai số nhỏ trong kích thước ren hoặc đường kính mặt bích có thể khiến:

• Đai ốc không khớp hoàn toàn với bulong

• Lực siết truyền không đều

• Gây xô lệch liên kết

• Tăng nguy cơ gãy bulong hoặc tuột ren khi máy rung mạnh

Do đó, đai ốc DIN6923 thường được ưu tiên vì đảm bảo sai số thấp và chất lượng ren ổn định.

Lưu ý về vật liệu đai ốc mặt bích và khả năng chịu tải

Một trong những kinh nghiệm quan trọng nhất khi chọn đai ốc mặt bích là đánh giá vật liệu sản xuất. Vật liệu quyết định trực tiếp khả năng chịu tải, độ bền và tuổi thọ liên kết.

Ưu nhược điểm của đai ốc hợp kim thép

Đai ốc mặt bích bằng hợp kim thép là lựa chọn phổ biến nhất trong ngành công nghiệp nhờ:

Ưu điểm

• Độ cứng cao, chịu lực siết lớn

• Khả năng chống biến dạng tốt

• Giá thành hợp lý

• Dễ đạt chuẩn DIN6923

Nhược điểm

• Nếu không mạ, dễ bị oxy hoá trong môi trường ẩm

• Nặng hơn các vật liệu như nhôm hoặc inox

Trong các nhà máy, hợp kim thép mạ kẽm hoặc mạ nhúng nóng là lựa chọn tối ưu khi cần cân bằng giữa chi phí và độ bền.

Chọn vật liệu theo môi trường làm việc: rung động, tải nặng, ăn mòn

• Môi trường rung động mạnh: ưu tiên thép hợp kim cường độ cao, ren thô để tránh tuột ren.

• Tải trọng lớn: chọn loại chịu lực cấp bền cao hoặc theo tiêu chuẩn cơ tính của DIN6923.

• Môi trường có hóa chất hoặc độ ẩm cao: kết hợp bulong inox và đai ốc mạ chất lượng cao để chống gỉ sét.

Tương quan giữa vật liệu và tuổi thọ thiết bị

Vật liệu tốt không chỉ tăng độ bền liên kết mà còn giảm nguy cơ hỏng hóc dây chuyền. Khi liên kết bị lỏng hoặc ăn mòn, toàn bộ máy móc có thể hoạt động kém ổn định, gây gián đoạn sản xuất. Vì vậy, đầu tư đúng loại đai ốc mặt bích phù hợp mang lại hiệu quả kinh tế lâu dài cho doanh nghiệp.

Độ khít và lực siết – Hai yếu tố quyết định hiệu quả liên kết

Trong quá trình vận hành máy móc công nghiệp, độ khít và lực siết là hai yếu tố then chốt quyết định khả năng duy trì liên kết ổn định của đai ốc mặt bích. Ngay cả khi chọn đúng kích thước, vật liệu tốt, nhưng nếu độ khít giữa ren và bulong không chuẩn hoặc lực siết không phù hợp, liên kết vẫn có thể bị lỏng, gây mất an toàn thiết bị.

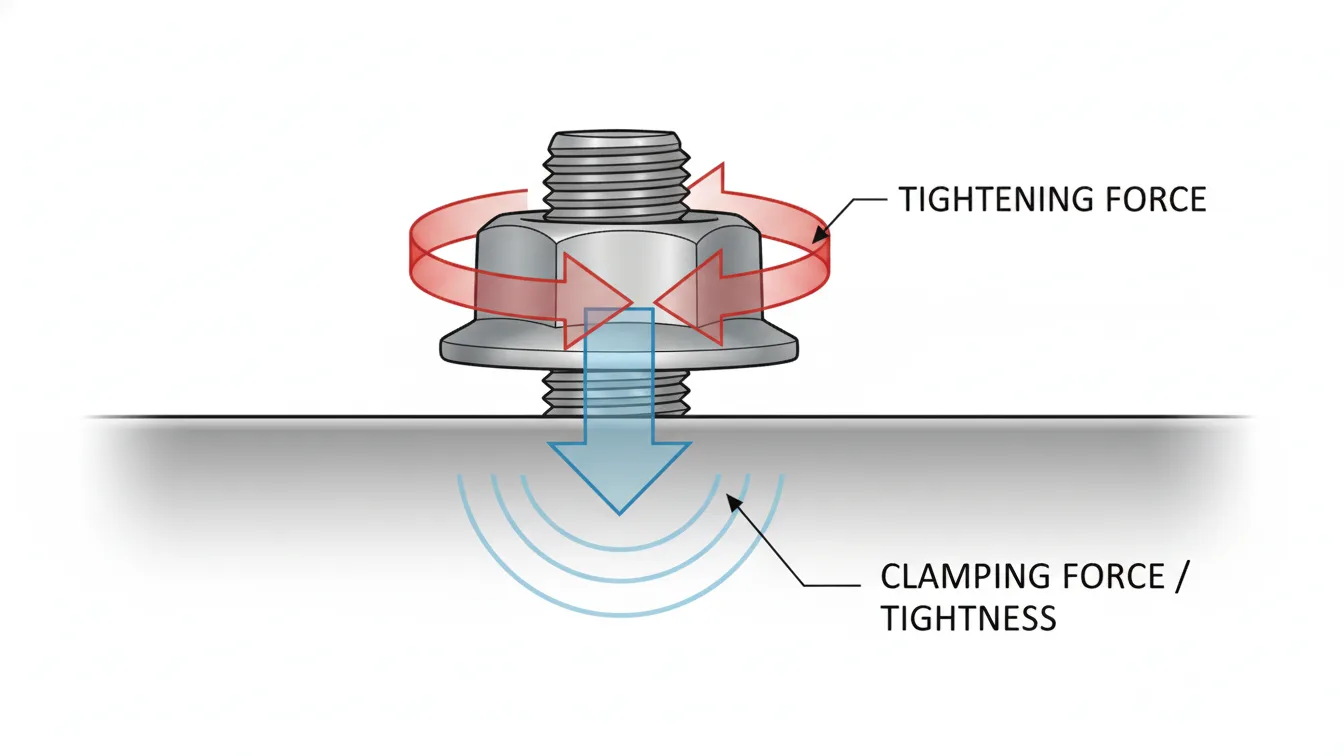

Ảnh minh hoạ lực siết và độ khít đai ốc mặt bích

Cách đánh giá độ khít chuẩn theo tiêu chuẩn kỹ thuật

Độ khít chuẩn thể hiện ở khả năng tương thích giữa ren bulong và ren đai ốc. Khi lắp vào:

• Đai ốc xoay mượt nhưng không lỏng

• Ren ăn khít, không có độ rơ

• Không gặp tình trạng kẹt ren giữa chừng

• Không xuất hiện cảm giác lệch hoặc nghiêng khi siết

Trong các hệ thống công nghiệp, tiêu chuẩn như DIN6923 giúp đảm bảo độ khít luôn nằm trong vùng an toàn. Nếu nhận thấy đai ốc xoay quá nhẹ hoặc có rơ, nên kiểm tra lại bước ren, sai số hoặc tình trạng mòn ren.

Những lỗi phổ biến khiến độ khít không đảm bảo

Ren bulong hoặc đai ốc bị mòn

Dễ xảy ra khi sử dụng lâu ngày hoặc dùng trong môi trường rung động mạnh.

Lắp sai bước ren giữa ren thô và ren mịn

Dùng nhầm ren thô với ren mịn là lỗi rất thường gặp, khiến ren nhanh mòn và mất khít chỉ sau thời gian ngắn.

Bụi bẩn, dầu mỡ hoặc mạt kim loại trong ren

Làm tăng ma sát và gây kẹt ren khi siết.

Đai ốc không đạt chuẩn chất lượng

Các sản phẩm không đạt chuẩn DIN6923 thường gặp sai số ren hoặc độ cứng thấp, dẫn đến biến dạng sau vài lần siết.

Lựa chọn lực siết phù hợp cho đai ốc mặt bích DIN6923

Lực siết lý tưởng phải đủ để tạo độ căng bulong theo tiêu chuẩn, bảo đảm ren ăn khớp hoàn toàn nhưng không gây biến dạng vật liệu. Mỗi kích thước đai ốc như M6, M8, M10, M12… đều có lực siết khuyến nghị riêng theo cấp bền.

Một số lưu ý khi xác định lực siết:

• Không dùng lực tay ước lượng nếu không có kinh nghiệm

• Sử dụng cờ lê lực trong các liên kết quan trọng

• Kiểm tra lại bulong inox hoặc thép hợp kim trước khi siết

• Tránh siết lại quá nhiều lần làm giảm tuổi thọ liên kết

Trong môi trường công nghiệp rung động mạnh, đai ốc mặt bích DIN6923 kết hợp mặt bích loe rộng giúp tăng ma sát, giảm nguy cơ lỏng liên kết ngay cả khi lực siết biến đổi nhẹ trong quá trình vận hành.

Hậu quả của việc siết quá lực hoặc thiếu lực

Siết quá lực

• Gây biến dạng ren

• Làm nứt đai ốc hoặc bulong

• Mặt bích bị ép quá mức, làm trầy xước bề mặt liên kết

• Rút ngắn tuổi thọ thiết bị

Siết thiếu lực

• Liên kết bị lỏng khi máy rung

• Tăng nguy cơ tuột ren

• Gây sai lệch chi tiết, ảnh hưởng đến độ chính xác thiết bị

• Có thể dẫn tới tai nạn máy móc nghiêm trọng

Những sai lầm thường gặp khi chọn đai ốc mặt bích cho máy móc công nghiệp

Việc chọn sai đai ốc mặt bích thường xuất phát từ thiếu thông tin kỹ thuật hoặc đánh giá chưa đầy đủ về môi trường vận hành. PT Việt Nam tổng hợp một số sai lầm phổ biến nhất dưới đây:

Chọn sai kích thước hoặc loại ren

Nhiều đơn vị sử dụng đai ốc có kích thước gần đúng thay vì đúng thông số theo bản vẽ kỹ thuật. Điều này khiến:

• Ren không ăn khớp chuẩn

• Lực siết truyền không đều

• Gia tăng nguy cơ đứt bulong khi máy chạy tải nặng

Việc chọn nhầm giữa ren thô và ren mịn cũng dẫn đến tình trạng mòn ren rất nhanh.

Lựa chọn vật liệu không phù hợp môi trường hoạt động

Ví dụ:

• Dùng hợp kim thép không mạ trong môi trường ẩm → gỉ sét nhanh

• Dùng inox trong khu vực tải trọng quá lớn → ren dễ bị kéo giãn

• Dùng vật liệu cấp bền thấp trong máy rung động mạnh → nhanh lỏng

Mỗi vật liệu đều có giới hạn riêng, cần đánh giá dựa trên tải trọng, rung động và yếu tố ăn mòn.

Không kiểm tra tiêu chuẩn sản xuất và tải trọng làm việc

Đai ốc không đạt tiêu chuẩn thường tiềm ẩn các vấn đề:

• Ren sai bước

• Chiều dày mặt bích không đồng đều

• Cấp bền không đúng công bố

• Sai số kích thước lớn

Trong môi trường công nghiệp, chỉ nên dùng đai ốc đạt chuẩn DIN6923 để đảm bảo tính ổn định và an toàn lâu dài.

Gợi ý từ PT Việt Nam khi chọn đai ốc mặt bích cho thiết bị công nghiệp

Với hơn nhiều năm tư vấn và cung cấp thiết bị cơ khí cho các nhà máy, PT Việt Nam đúc kết những tiêu chí quan trọng sau giúp doanh nghiệp lựa chọn đai ốc mặt bích hiệu quả và tiết kiệm.

Tiêu chí lựa chọn theo ứng dụng thực tế tại nhà máy

• Chọn chuẩn kích thước dựa theo bulong và tải trọng

• Ưu tiên vật liệu hợp kim thép mạ để cân bằng độ bền – chi phí

• Với khu vực rung động mạnh, nên chọn ren thô để tăng độ ổn định

• Với thiết bị chính xác, ưu tiên ren mịn để đảm bảo độ cân bằng

• Kiểm tra chứng nhận tiêu chuẩn như DIN6923 để đảm bảo chất lượng

Khuyến nghị về sử dụng cùng bulong inox, đai ốc mặt bích và ốc cánh bướm

• Bulong inox phù hợp với khu vực cần chống gỉ hoặc gần hóa chất

• Đai ốc mặt bích tối ưu cho liên kết cần phân bổ lực siết đều

• Ốc cánh bướm phù hợp các mối lắp cần tháo lắp nhanh bằng tay

Mỗi loại phụ kiện cơ khí có vai trò riêng, doanh nghiệp nên chọn đúng loại cho từng vị trí để đạt độ bền tối ưu.

Dịch vụ tư vấn – cung ứng thiết bị cơ khí tại PT Việt Nam

Với mạng lưới cung cấp rộng tại nhiều nhà máy và khu công nghiệp, PT Việt Nam luôn sẵn sàng:

• Tư vấn chọn đúng loại đai ốc mặt bích theo tiêu chuẩn

• Đề xuất vật liệu phù hợp môi trường vận hành

• Cung cấp bulong inox, đai ốc mặt bích, ốc cánh bướm đạt chuẩn chất lượng

• Đảm bảo nguồn hàng đầy đủ, giao nhanh, giá cạnh tranh

Đội ngũ kỹ thuật của chúng tôi luôn đồng hành cùng doanh nghiệp nhằm tối ưu hiệu quả vận hành thiết bị và nâng cao tuổi thọ máy móc.
