Hướng dẫn lắp đặt dây dẫn trong hệ thống sàn di động chuẩn kỹ thuật

Đặc trưng của hệ thống sàn di động và yêu cầu dây dẫn

Cơ cấu chuyển động của sàn di động — tuyến đi dây đổi vị trí, nâng hạ, di chuyển

Hệ thống sàn di động ngày nay được ứng dụng rộng rãi trong nhà kho tự động, sân khấu, bãi đỗ xe thông minh, hay xưởng sản xuất cơ khí. Điểm đặc trưng của loại sàn này là có khả năng thay đổi vị trí, nâng hạ hoặc di chuyển linh hoạt nhờ cơ cấu truyền động cơ điện, thủy lực hoặc vít me – thanh trượt.

Trong cấu trúc đó, dây dẫn điện, dây điều khiển và dây tín hiệu đóng vai trò then chốt để kết nối các động cơ, cảm biến, bộ điều khiển trung tâm. Tuy nhiên, vì sàn thường chuyển động theo trục ngang và dọc, nên tuyến đi dây cũng phải thay đổi vị trí liên tục — điều này đặt ra yêu cầu rất cao về độ mềm dẻo, độ bền và khả năng chịu uốn cong của dây.

Tác động lên dây dẫn: uốn cong, kéo giãn, ma sát, va đập

Khi sàn di động vận hành, dây dẫn phải chịu nhiều tác động cùng lúc:

• Uốn gập liên tục ở các khớp chuyển động.

• Kéo giãn khi sàn nâng hoặc trượt dài.

• Va đập cơ học khi chạm vào cấu trúc khung thép.

• Ma sát với bề mặt sàn hoặc bộ phận trượt.

Nếu không được thiết kế đúng cách, dây dẫn dễ bị mỏi cơ học, rạn nứt lớp vỏ hoặc gãy lõi đồng. Việc này không chỉ gây hư hỏng dây mà còn đe dọa an toàn lao động và có thể làm gián đoạn toàn bộ hệ thống sàn.

Yêu cầu vật liệu mềm dẻo, chịu chuyển động và bảo đảm an toàn lao động

Để đáp ứng điều kiện khắc nghiệt trên, dây dẫn trong hệ thống sàn di động cần:

• Lõi đồng mảnh, xoắn mềm giúp dây dễ uốn và chịu mỏi cao.

• Vỏ cách điện bằng vật liệu mềm dẻo như PUR hoặc TPE, chịu được kéo giãn, mài mòn và dầu công nghiệp.

• Cấu trúc chống gãy lõi, được kiểm định qua hàng triệu chu kỳ uốn.

• Khả năng chịu nhiệt và chống cháy lan, đảm bảo an toàn trong môi trường nhà xưởng.

Khi chọn đúng loại dây đạt tiêu chuẩn, tuổi thọ hệ thống sàn có thể tăng gấp 3–5 lần, giảm đáng kể chi phí thay thế và thời gian dừng bảo trì.

Tiêu chí chọn dây dẫn và phụ kiện phù hợp cho sàn di động

Vật liệu dây dẫn – lõi mềm, cách điện, chịu uốn xoắn liên tục

Hệ thống sàn di động hoạt động liên tục nên cần dây có khả năng chịu chuyển động linh hoạt mà không đứt lõi. Dây lõi đồng nhiều sợi mảnh (class 5 hoặc class 6 theo IEC 60228) là lựa chọn lý tưởng vì có độ đàn hồi cao, chịu xoắn và ít biến dạng.

Phần cách điện nên chọn loại PUR (Polyurethane) – vừa bền, mềm, lại có khả năng chống dầu và chịu thời tiết tốt. Với các hệ thống di chuyển thường xuyên ngoài trời, lớp phủ PUR giúp dây chống lão hóa, duy trì tính ổn định cơ học suốt nhiều năm.

Thiết kế cấu trúc kín — chống bụi, dầu mỡ, tiếp xúc ngoại lực

Bên cạnh vật liệu, thiết kế cấu trúc dây cũng đóng vai trò then chốt trong việc duy trì an toàn vận hành:

• Lớp vỏ ngoài kín giúp ngăn bụi, cát, và dầu mỡ thấm vào.

• Lớp bện chống nhiễu (shield) bằng đồng hoặc nhôm giúp tín hiệu truyền ổn định.

• Lớp gia cường chịu kéo giúp dây không bị rão trong hành trình dài.

Cấu trúc này giúp dây hoạt động ổn định dù sàn di động có thay đổi hướng liên tục hoặc chịu lực ma sát cơ học.

Phụ kiện hỗ trợ: xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện

Để dây dẫn không bị chèn, xoắn hoặc đứt trong quá trình vận hành, cần sử dụng hệ thống phụ kiện hỗ trợ đồng bộ. Ba loại phổ biến nhất hiện nay là:

• Xích nhựa: dẫn hướng dây trong đường chạy cố định, giúp dây luôn uốn theo bán kính chuẩn.

• Xích nhựa cuốn cáp: phù hợp với sàn có chuyển động dài hoặc cuộn – tháo dây liên tục.

• Xích nhựa luồn dây điện: bảo vệ dây khỏi bụi, dầu và va chạm cơ học trong khung sàn.

Nhờ các phụ kiện này, dây dẫn được bố trí gọn gàng, di chuyển ổn định và giảm đến 80% hao mòn cơ học so với việc để dây tự do.

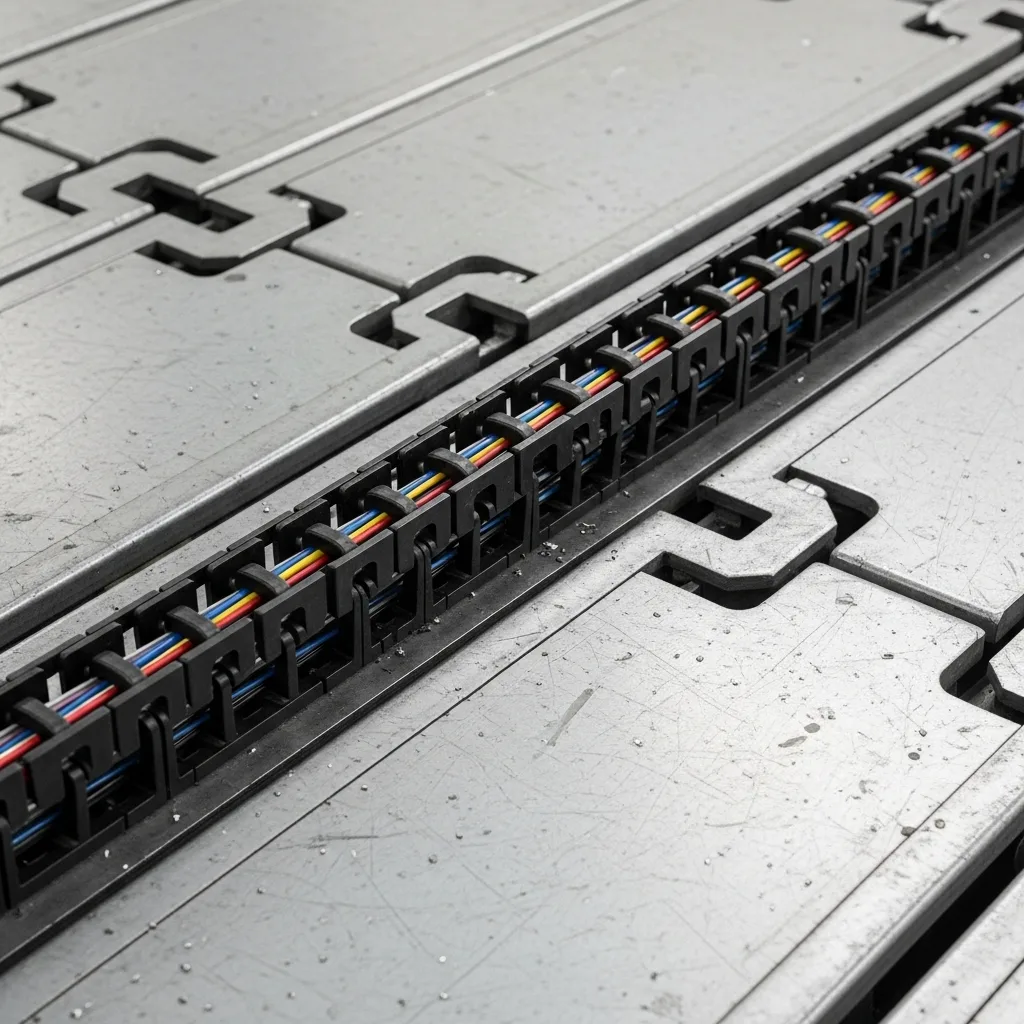

ảnh minh họa xích nhựa và dây dẫn trong sàn di động công nghiệp

Quy trình lắp đặt dây dẫn trong sàn di động — hướng dẫn kỹ thuật

Chuẩn bị kết cấu sàn di động: tính toán chuyển động, điểm uốn, bán kính cong của dây

Trước khi thi công, kỹ sư cần khảo sát toàn bộ đường chuyển động của sàn để xác định các điểm uốn gập, hành trình dài nhất của dây và bán kính cong tối thiểu mà dây chịu được. Nguyên tắc là:

Bán kính cong tối thiểu ≥ 10 lần đường kính ngoài của dây.

Việc tuân thủ nguyên tắc này giúp tránh hiện tượng gãy lõi đồng hoặc nứt vỏ cách điện. Đồng thời, cần thiết kế hệ thống máng hoặc ống bảo vệ tại các đoạn sàn có góc chuyển động lớn để tránh dây bị kẹt.

Xác định đường đi dây, cố định với xích nhựa và bảo vệ bằng ống hoặc máng chuyên biệt

Sau khi xác định đường đi, dây được luồn qua xích nhựa hoặc máng cáp để cố định. Tại những đoạn di chuyển dài, nên dùng xích nhựa cuốn cáp giúp dây tự cuộn – xả đồng đều theo hành trình sàn.
Một số lưu ý kỹ thuật:

• Không để dây bị xoắn hoặc ép chặt trong xích.

• Cố định đầu dây bằng đai mềm, tránh kẹp trực tiếp bằng kim loại.

• Kiểm tra khả năng trượt và uốn của dây khi sàn vận hành thử.

Thi công và kiểm tra: kéo dây, cố định đầu nối, đánh giá chuyển động, thử nghiệm an toàn

Sau khi lắp đặt xong, tiến hành kéo dây thử tải và vận hành sàn ở tốc độ chậm để kiểm tra toàn bộ tuyến dây. Nếu dây chuyển động ổn định, không bị căng, gấp khúc hoặc kẹt, mới tiến hành cố định đầu nối vào tủ điều khiển.

Cuối cùng, kỹ sư PCCC và kỹ thuật điện cần kiểm tra:

• Điện trở cách điện của dây.

• Độ ổn định truyền tín hiệu.

• Độ trễ cơ học trong hành trình.

Việc thử nghiệm kỹ càng giúp đảm bảo an toàn lao động và tránh sự cố trong quá trình sàn hoạt động chính thức.

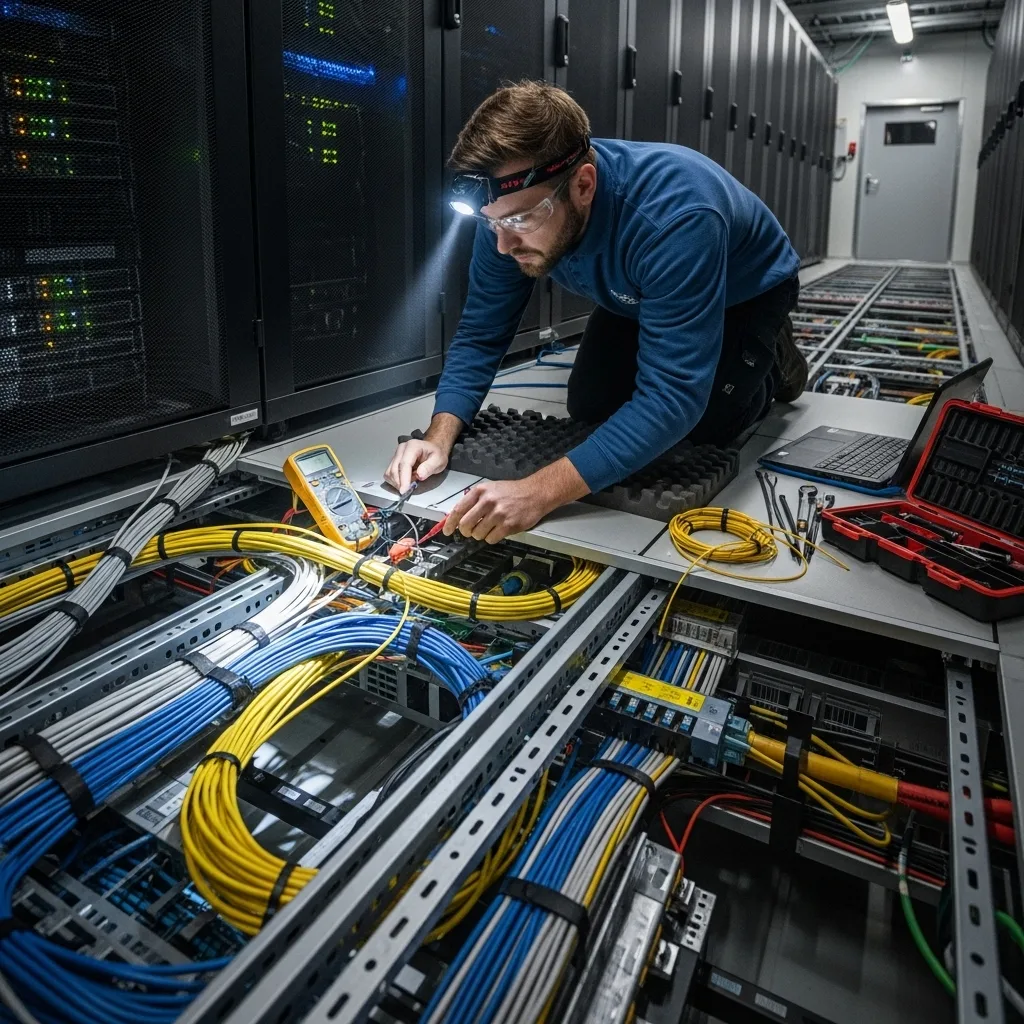

ảnh kỹ sư kiểm tra dây dẫn trong sàn di động

Lỗi thường gặp và biện pháp đảm bảo an toàn lao động

Dây dẫn bị mài mòn, đứt do chuyển động sai bán kính hoặc thiếu cố định

Một trong những lỗi phổ biến nhất khi lắp đặt dây dẫn trong sàn di động là không tuân thủ nguyên tắc bán kính uốn tối thiểu. Khi dây bị ép cong hoặc di chuyển vượt hành trình thiết kế, lõi đồng bên trong dễ bị đứt ngầm — gây chập chờn tín hiệu, thậm chí dẫn đến chập điện.

Ngoài ra, việc để dây tự do di chuyển mà không có xích nhựa hoặc ống bảo vệ khiến dây liên tục ma sát với khung sàn, dẫn đến mài mòn nhanh và rách vỏ cách điện.
Giải pháp:

• Thiết kế lộ trình dây theo đúng bán kính uốn ≥ 10D (D là đường kính dây).

• Luôn sử dụng xích nhựa luồn dây điện hoặc xích nhựa cuốn cáp tại các đoạn di chuyển dài.

• Dùng đai cố định mềm dẻo để giữ dây, tránh siết bằng kim loại hoặc ốc vít gây tổn thương vỏ.

Không sử dụng phụ kiện bảo vệ dẫn đến va đập, dây chạy ngoài hành trình thiết kế

Ở nhiều hệ thống, kỹ sư chỉ tập trung vào phần cơ khí mà quên bố trí đường dẫn dây chuyên dụng. Khi đó, dây dễ bị văng ra khỏi hành trình hoặc mắc vào các bộ phận chuyển động. Chỉ cần một va chạm nhỏ cũng có thể gây nứt vỏ dây, tuột đầu nối, làm ngắt tín hiệu hoặc gây nguy cơ cháy nổ.

Biện pháp khắc phục:

• Bố trí dây trong xích nhựa có thanh chặn hoặc nắp đậy để cố định đường đi.

• Với những sàn có cơ cấu trượt hoặc nâng hạ dài, nên chọn xích nhựa cuốn cáp dạng kín.

• Ở các điểm giao với khung kim loại, cần bọc thêm ống mềm cách điện hoặc nẹp bảo vệ.

Giải pháp này không chỉ giúp bảo vệ dây mà còn tăng tính thẩm mỹ và chuyên nghiệp cho toàn bộ hệ thống sàn di động.

Biện pháp: lập bản vẽ chi tiết, sử dụng vật liệu phù hợp, kiểm tra định kỳ và tuân thủ quy định an toàn lao động

An toàn lao động là yêu cầu bắt buộc trong mọi công trình có cơ cấu chuyển động. Với hệ thống sàn di động, kỹ sư thi công cần tuân thủ ba nguyên tắc:

1. Lập bản vẽ đi dây chi tiết: xác định rõ đường đi, vị trí cố định, bán kính uốn và hành trình di chuyển tối đa.

2. Chọn vật liệu đạt chuẩn: dây mềm dẻo, chịu uốn xoắn, chống dầu, đạt tiêu chuẩn IEC hoặc UL.

3. Kiểm tra định kỳ: mỗi 6 tháng cần kiểm tra vỏ dây, đầu nối và xích nhựa; nếu có dấu hiệu nứt, trầy xước phải thay mới ngay.

Ngoài ra, cần huấn luyện nhân viên bảo trì nhận biết dấu hiệu hư hỏng sớm để phòng ngừa rủi ro. Khi phát hiện dây có mùi khét, biến dạng hoặc nhiễu tín hiệu, phải ngắt nguồn và kiểm tra lập tức.

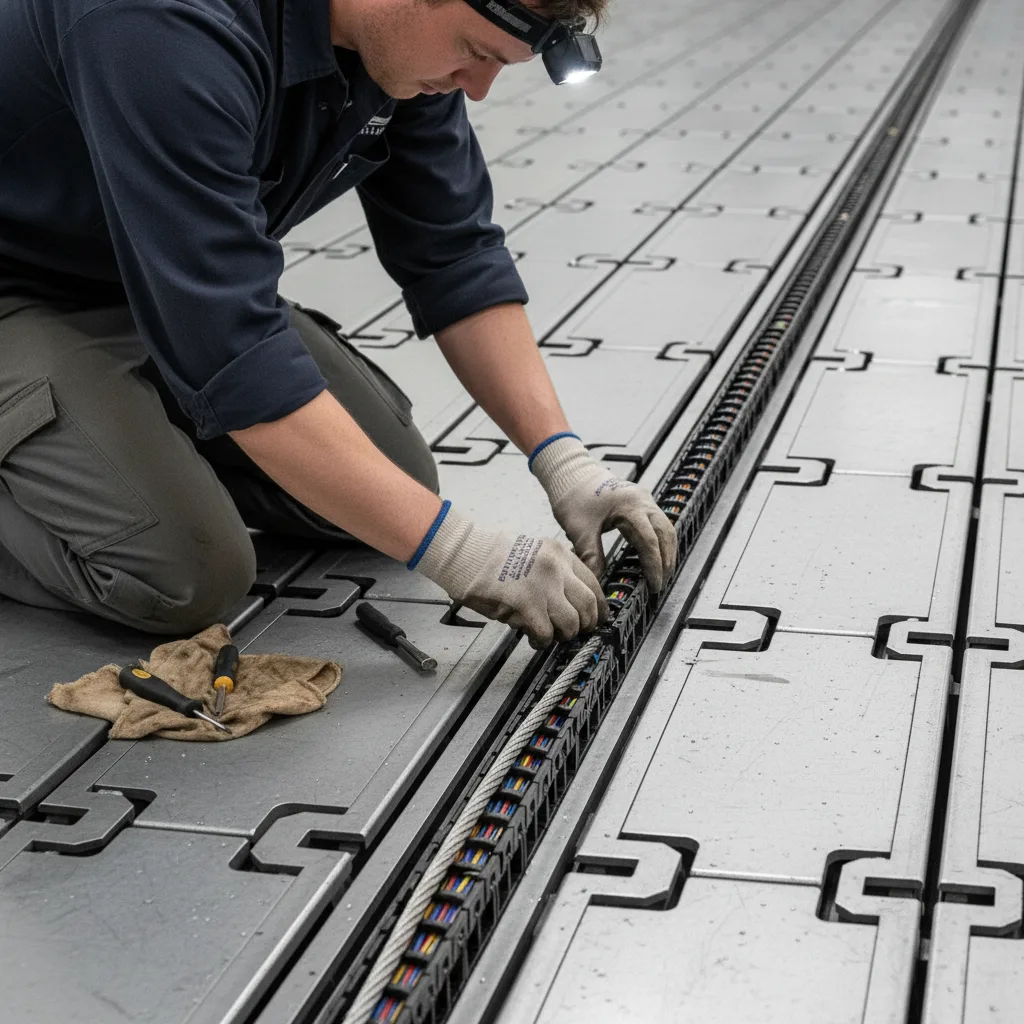

ảnh kỹ thuật viên kiểm tra xích nhựa và dây dẫn trong sàn di động

Lời khuyên từ Công ty TNHH Công nghiệp PT Việt Nam và CTA

Kinh nghiệm thực tế khi lắp đặt dây dẫn cho sàn di động tại các nhà máy lớn

Với hơn 10 năm kinh nghiệm cung cấp giải pháp dây công nghiệp và phụ kiện bảo vệ, Công ty TNHH Công nghiệp PT Việt Nam đã tham gia nhiều dự án sàn di động trong các lĩnh vực nhà kho, sân khấu, xưởng lắp ráp tự động.

Một ví dụ tiêu biểu: dự án sàn di động tại khu công nghiệp Yên Phong – Bắc Ninh. Ban đầu, hệ thống dây điện bị đứt gãy liên tục do không có xích bảo vệ. Sau khi đội ngũ kỹ thuật PT Việt Nam khảo sát và thay thế bằng dây mềm PUR chịu uốn kết hợp xích nhựa cuốn cáp, hệ thống vận hành ổn định hơn 2 năm mà không cần thay dây lần nào.

Điều này chứng minh rằng: giải pháp thiết kế đúng và phụ kiện phù hợp là yếu tố quyết định độ bền và an toàn của sàn di động.

Khuyến nghị giải pháp tối ưu cho hệ thống chuyển động

Từ kinh nghiệm thực tế, PT Việt Nam khuyến nghị:

• Sử dụng dây mềm dẻo chịu uốn cao, có vỏ PUR hoặc TPE.

• Kết hợp xích nhựa luồn dây điện để cố định đường đi.

• Lắp xích nhựa cuốn cáp tại khu vực có hành trình trượt hoặc chuyển động liên tục.

• Kiểm tra định kỳ, bảo trì đúng quy trình để kéo dài tuổi thọ thiết bị.

Những giải pháp này không chỉ giúp giảm hao mòn, nâng cao tuổi thọ dây dẫn, mà còn đảm bảo an toàn lao động và tính ổn định của thiết bị hiện đại trong quá trình sử dụng.
