Hướng dẫn kiểm định dây nhà máy theo tiêu chuẩn quốc tế

Ý nghĩa của việc kiểm định dây trong nhà máy

Vai trò hệ thống dây dẫn trong môi trường sản xuất

Trong các nhà máy hiện đại, hệ thống dây dẫn không chỉ đơn thuần là cầu nối truyền tải điện năng mà còn đóng vai trò quan trọng trong việc vận hành các thiết bị tự động hóa, máy móc CNC và hệ thống điều khiển. Dây dẫn đảm bảo sự ổn định của nguồn điện, liên kết tín hiệu và dữ liệu, góp phần duy trì hiệu suất làm việc liên tục của toàn bộ dây chuyền sản xuất.

Một hệ thống dây điện được thiết kế và kiểm định bài bản sẽ giúp giảm thiểu các tình trạng như mất điện đột ngột, rò rỉ điện, hoặc nhiễu tín hiệu. Điều này đặc biệt quan trọng trong các ngành đòi hỏi độ chính xác cao như sản xuất linh kiện điện tử, chế tạo cơ khí chính xác, hoặc ngành thực phẩm – dược phẩm.

Rủi ro nếu không thực hiện kiểm định dây đúng cách

Việc bỏ qua hoặc thực hiện sơ sài công tác kiểm định dây có thể dẫn đến nhiều hậu quả nghiêm trọng:

• Nguy cơ cháy nổ: Dây dẫn bị quá tải, cách điện kém hoặc đấu nối sai kỹ thuật rất dễ gây ra tia lửa điện, chập cháy.

• Gián đoạn sản xuất: Một lỗi nhỏ trong hệ thống dây có thể gây ngưng trệ toàn bộ dây chuyền, ảnh hưởng lớn đến tiến độ giao hàng.

• Gia tăng chi phí bảo trì: Hệ thống dây kém chất lượng khiến tần suất sửa chữa tăng cao, kéo theo chi phí bảo trì và thay thế phát sinh thường xuyên.

• Mất an toàn lao động: Sự cố về dây dẫn là một trong những nguyên nhân chính gây tai nạn lao động tại nhà máy.

Do đó, việc thực hiện kiểm tra, đánh giá định kỳ và đúng quy trình là yêu cầu bắt buộc để đảm bảo an toàn sản xuất và hiệu quả vận hành lâu dài.

Các tiêu chuẩn quốc tế áp dụng cho hệ thống dây dẫn công nghiệp

Tổng quan về tiêu chuẩn quốc tế (ví dụ: IEC 60364)

Trong lĩnh vực công nghiệp, hệ thống dây dẫn phải đáp ứng được những tiêu chuẩn kỹ thuật khắt khe để đảm bảo an toàn sản xuất và hiệu suất làm việc cao. Một trong những tiêu chuẩn được sử dụng rộng rãi là IEC 60364 do Ủy ban Kỹ thuật Điện Quốc tế (IEC) ban hành.

Tiêu chuẩn này bao gồm các quy định cụ thể về:

• Thiết kế hệ thống dây điện

• Lựa chọn và lắp đặt dây dẫn, cáp điện

• Kiểm tra kỹ thuật trước khi đưa vào vận hành

• An toàn điện trong môi trường công nghiệp khắc nghiệt

Việc tuân thủ tiêu chuẩn quốc tế này giúp doanh nghiệp không chỉ đảm bảo chất lượng nội bộ mà còn tạo lợi thế khi tham gia vào chuỗi cung ứng toàn cầu, đặc biệt là với các đối tác nước ngoài yêu cầu khắt khe về tiêu chuẩn kỹ thuật.

Tiêu chuẩn áp dụng tại Việt Nam và liên kết với quốc tế

Tại Việt Nam, Bộ Công Thương và Tổng cục Tiêu chuẩn Đo lường Chất lượng cũng ban hành các quy chuẩn kỹ thuật như:

• QCVN 01:2008/BCT – Quy chuẩn kỹ thuật quốc gia về an toàn điện

• TCVN 9206:2012 – Hệ thống điện hạ áp trong công trình công nghiệp

Các tiêu chuẩn này có sự tham chiếu và tương thích với các tiêu chuẩn quốc tế như IEC, giúp doanh nghiệp nội địa từng bước hội nhập và đạt yêu cầu xuất khẩu hoặc hợp tác quốc tế.

Kỹ sư kiểm tra dây dẫn tại tủ điện công nghiệp

Quy trình đánh giá và kiểm tra kỹ thuật hệ thống dây dẫn

Chuẩn bị trước khi kiểm định

Trước khi bắt đầu quy trình kiểm định dây, cần thực hiện các bước chuẩn bị kỹ lưỡng để đảm bảo độ chính xác và an toàn:

• Xác định mục tiêu kiểm định: Kiểm tra dây mới lắp đặt, kiểm định định kỳ hay kiểm tra sau sửa chữa.

• Lập sơ đồ hệ thống dây: Có sơ đồ chi tiết giúp kỹ sư dễ dàng theo dõi luồng điện, phân tích vị trí đấu nối, các điểm tiềm ẩn rủi ro.

• Chuẩn bị thiết bị kiểm tra kỹ thuật: Máy đo cách điện, thiết bị đo điện trở tiếp xúc, thiết bị dò mạch lỗi… phải được hiệu chuẩn theo định kỳ để bảo đảm kết quả chính xác.

Việc chuẩn bị tốt giúp tiết kiệm thời gian và đảm bảo không bỏ sót bất kỳ vấn đề tiềm ẩn nào trong hệ thống dây dẫn.

Thực hiện kiểm tra kỹ thuật: kiểm tra vật liệu, bảo vệ, tuyến dây, kết nối

Quá trình kiểm tra kỹ thuật bao gồm nhiều bước nhằm đánh giá toàn diện chất lượng hệ thống dây:

• Kiểm tra vật liệu dây: Đánh giá chất lượng vỏ bọc, lõi dây, khả năng cách điện theo tiêu chuẩn quốc tế.

• Xác định tuyến dây và bảo vệ vật lý: Kiểm tra xem dây có được bố trí khoa học, hạn chế giao thoa tín hiệu và có biện pháp bảo vệ chống va đập, ma sát không.

• Đánh giá điểm kết nối: Các đầu nối, mối hàn, mối siết bu-lông phải đảm bảo không bị oxi hóa, siết đủ lực, không phát nhiệt khi vận hành.

• Đo kiểm các thông số kỹ thuật: Điện trở cách điện, độ dẫn điện, độ sụt áp phải nằm trong giới hạn cho phép theo tiêu chuẩn.

Những bước này giúp phát hiện sớm các lỗi như dây bị già hóa, đấu nối sai quy cách, hoặc thiết bị bảo vệ không hoạt động đúng chức năng.

Ghi nhận và xử lý kết quả đánh giá

Sau quá trình kiểm tra, kỹ sư cần tổng hợp dữ liệu đo được và lập báo cáo kiểm định chi tiết. Báo cáo này bao gồm:

• Danh sách lỗi phát hiện

• Mức độ nghiêm trọng của từng lỗi

• Khuyến nghị sửa chữa hoặc thay thế

• Lịch trình kiểm tra lại (nếu cần)

Từ báo cáo, bộ phận bảo trì có thể lên kế hoạch xử lý nhanh chóng, bảo đảm chất lượng vận hành và giảm thiểu rủi ro gián đoạn sản xuất.

Các bước bảo đảm chất lượng và an toàn sản xuất liên quan đến kiểm định dây

Thiết lập kế hoạch bảo trì và kiểm tra định kỳ

Để đảm bảo bảo đảm chất lượng lâu dài cho hệ thống dây dẫn, doanh nghiệp cần thiết lập lịch bảo trì, kiểm định theo chu kỳ:

• Kiểm định định kỳ 6 tháng – 1 năm tùy môi trường hoạt động

• Kiểm tra đột xuất sau khi xảy ra sự cố điện

• Thay thế định kỳ dây dẫn cũ theo khuyến nghị nhà sản xuất

Ngoài ra, cần lưu trữ hồ sơ kiểm định và kết quả đo đạc để theo dõi sự thay đổi và đưa ra các quyết định đầu tư thiết bị hợp lý.

Vai trò của hệ thống xích nhựa, xích nhựa cuốn cáp và xích nhựa luồn dây điện trong việc bảo vệ và tổ chức hệ thống dây

Trong môi trường nhà máy có thiết bị chuyển động hoặc khu vực có không gian hẹp, việc sử dụng xích nhựa, xích nhựa cuốn cáp, và xích nhựa luồn dây điện là giải pháp thông minh giúp:

• Bảo vệ dây dẫn khỏi hư hại vật lý như va đập, ma sát liên tục

• Giữ tuyến dây gọn gàng, dễ kiểm tra kỹ thuật và bảo trì

• Tăng tuổi thọ dây dẫn, đặc biệt trong các thiết bị chuyển động liên tục như tay robot, máy CNC

• Đảm bảo an toàn sản xuất, tránh tình trạng dây bị kẹt hoặc chập chéo gây nguy cơ cháy nổ

Đây là các phụ kiện hỗ trợ cực kỳ quan trọng và nên được xem là một phần không thể thiếu trong tổng thể thiết kế hệ thống dây trong nhà máy hiện đại.

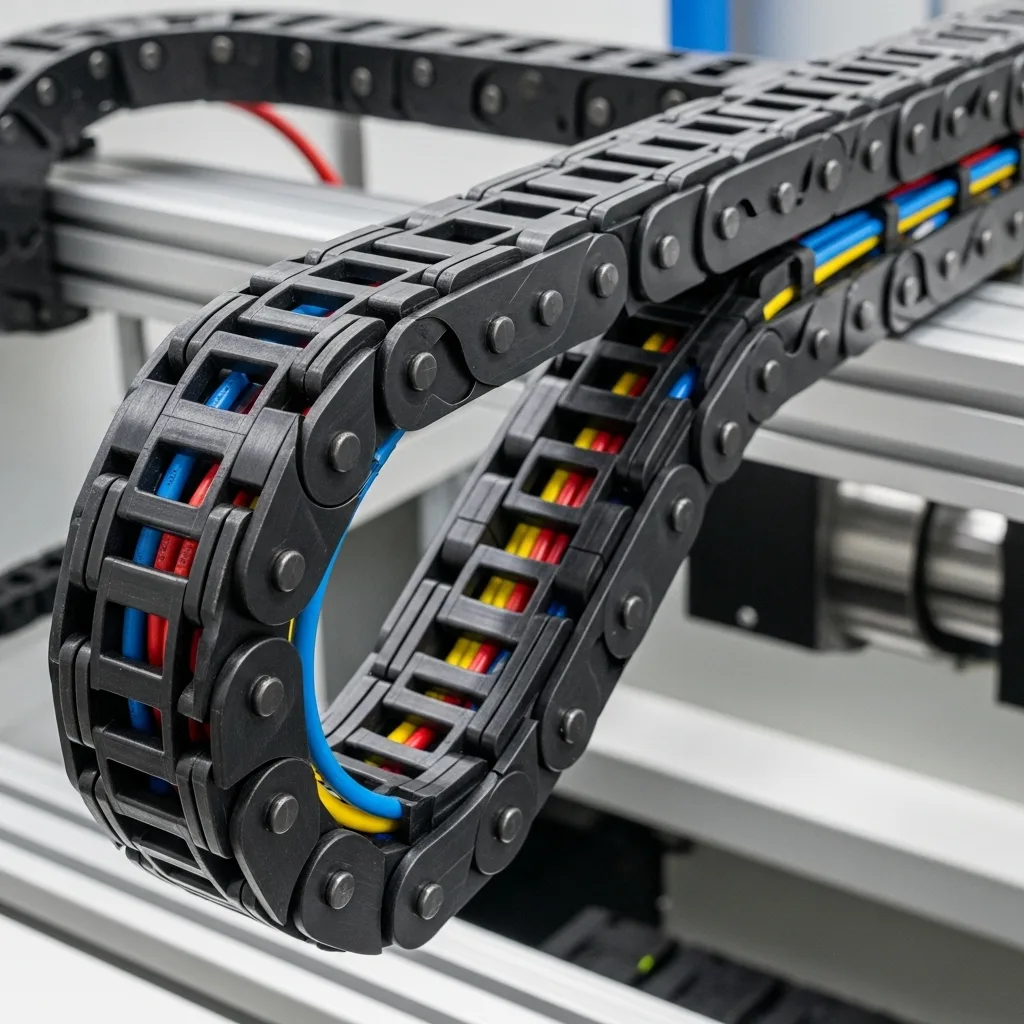

Hệ thống xích nhựa cuốn cáp bảo vệ dây dẫn trong máy CNC

Những lưu ý chuyên sâu và kinh nghiệm thực tiễn trong nhà máy

Điều kiện môi trường sản xuất ảnh hưởng tới tuổi thọ dây dẫn

Trong thực tế sản xuất, điều kiện môi trường có ảnh hưởng trực tiếp đến độ bền và hiệu quả của hệ thống dây dẫn. Những yếu tố đặc biệt cần lưu ý gồm:

• Nhiệt độ cao: Làm suy giảm lớp cách điện nhanh chóng, nhất là với dây dẫn không đạt tiêu chuẩn.

• Hóa chất, dầu mỡ, bụi mịn: Gây ăn mòn lớp vỏ dây, tăng nguy cơ rò rỉ điện hoặc chập cháy.

• Rung động cơ học: Trong dây chuyền có thiết bị hoạt động mạnh như máy CNC, robot, tủ điện di động…, việc bố trí dây không hợp lý dễ làm đứt gãy hoặc mỏi dây.

Do đó, khi thiết kế và kiểm định dây, kỹ sư cần phân tích kỹ lưỡng môi trường xung quanh để đưa ra các biện pháp bảo vệ phù hợp, ví dụ như:

• Lắp thêm xích nhựa luồn dây điện để chống va đập và co kéo khi dây dẫn di chuyển.

• Dùng xích nhựa cuốn cáp cho những dây dẫn có chuyển động liên tục, tăng tuổi thọ và ổn định vận hành.

Việc hiểu và dự báo tốt các yếu tố môi trường là yếu tố quan trọng giúp doanh nghiệp giảm thiểu rủi ro và nâng cao độ tin cậy hệ thống.

Tối ưu hóa chi phí và thời gian kiểm định mà vẫn bảo đảm độ tin cậy

Một sai lầm phổ biến trong nhiều nhà máy là coi kiểm định dây là công việc “bổ sung” hoặc “chỉ khi có sự cố mới kiểm tra”. Tuy nhiên, nếu biết lập kế hoạch đánh giá và kiểm tra kỹ thuật hợp lý, doanh nghiệp có thể:

• Tối ưu chi phí bảo trì: Chủ động thay thế sớm giúp tránh tổn thất do dừng máy ngoài kế hoạch.

• Rút ngắn thời gian kiểm định: Nhờ việc sử dụng sơ đồ hệ thống và thiết bị chuyên dụng, giảm tối đa thời gian tạm ngưng dây chuyền.

• Kết hợp kiểm định với hoạt động bảo trì định kỳ: Giảm trùng lặp công việc, nâng cao hiệu suất nhân sự kỹ thuật.

Bên cạnh đó, việc đầu tư các phụ kiện như xích nhựa cũng giúp tiết kiệm đáng kể chi phí thay thế dây do hao mòn vật lý trong quá trình sản xuất.

Kết luận

Tóm tắt lợi ích khi thực hiện kiểm định dây đúng quy trình

Việc thực hiện kiểm định dây theo đúng quy trình đánh giá, tuân thủ các tiêu chuẩn quốc tế và chú trọng kiểm tra kỹ thuật định kỳ mang lại nhiều lợi ích thiết thực:

• Nâng cao an toàn sản xuất

• Giảm thiểu rủi ro cháy nổ, gián đoạn dây chuyền

• Kéo dài tuổi thọ thiết bị, bảo đảm chất lượng sản phẩm

• Tối ưu hóa chi phí vận hành và bảo trì

Quan trọng hơn, đây còn là một trong những tiêu chí thể hiện sự chuyên nghiệp và chuẩn hóa của doanh nghiệp trong môi trường cạnh tranh hiện đại.

Hướng dẫn liên hệ Công ty TNHH Công nghiệp PT Việt Nam để được tư vấn chuyên sâu

Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp và phụ kiện cơ điện, Công ty TNHH Công nghiệp PT Việt Nam là đơn vị uy tín cung cấp các giải pháp:

• Phụ kiện xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện chất lượng cao

• Tư vấn bố trí, tổ chức và bảo vệ hệ thống dây dẫn trong nhà máy

• Hướng dẫn kỹ thuật, hỗ trợ kiểm định dây theo tiêu chuẩn chuyên nghiệp
