Hướng dẫn đo dây công nghiệp bằng thiết bị đo hiện đại

Vai trò của việc đo dây công nghiệp trong hệ thống điện & tự động hóa

Trong các ngành công nghiệp hiện đại – đặc biệt là cơ điện, chế tạo máy, hoặc hệ thống tự động hóa – hệ thống dây công nghiệp đóng vai trò huyết mạch truyền tải điện năng và tín hiệu điều khiển. Tuy nhiên, theo thống kê từ nhiều nhà máy, hơn 40% sự cố điện – điều khiển xuất phát từ việc dây dẫn bị hư hỏng, đứt ngầm, giảm cách điện hoặc nhiễu tín hiệu mà không được phát hiện kịp thời.

Vì vậy, việc đo dây công nghiệp bằng thiết bị đo hiện đại là quy trình bắt buộc trong công tác bảo trì định kỳ, nhằm:

• Kiểm tra chất lượng cách điện và độ ổn định của dây dẫn.

• Phát hiện điểm rò, gãy hoặc ăn mòn bên trong dây mà mắt thường không thấy.

• Đánh giá hiệu suất truyền tải và mức độ hao tổn năng lượng trong hệ thống.

• Tối ưu hóa quy trình tự động hóa, đảm bảo tín hiệu điều khiển không bị sai lệch.

Định nghĩa “đo dây công nghiệp” và tại sao nó quan trọng

“Đo dây công nghiệp” là quá trình kiểm tra các thông số điện, cơ và môi trường của hệ thống dây dẫn bằng cảm biến hoặc thiết bị chuyên dụng.
Các thông số chính bao gồm:

• Điện trở cách điện (IR)

• Điện trở dẫn (R)

• Điện dung (C)

• Rò tín hiệu và tần số nhiễu

• Rung động hoặc ứng suất cơ học của cáp

Việc đo đạc thường được thực hiện trước – trong – sau quá trình vận hành, giúp doanh nghiệp phát hiện bất thường sớm, tránh sự cố gây ngừng dây chuyền.

Tác động của việc kiểm tra không đầy đủ

Nếu hệ thống dây dẫn không được đo và theo dõi định kỳ, hậu quả có thể rất nghiêm trọng:

• Ngắn mạch hoặc chập cháy gây mất an toàn điện.

• Giảm độ chính xác của thiết bị tự động hóa, dẫn đến lỗi điều khiển.

• Tăng tiêu hao năng lượng, giảm hiệu suất máy móc.

• Chi phí bảo trì tăng cao, vì hỏng hóc phát hiện muộn thường kéo theo thay thế hàng loạt.

Tổng quan các thành phần: cảm biến điện tử, phần mềm giám sát, kỹ thuật đo chính xác

Một hệ thống đo dây công nghiệp hiện đại bao gồm:

1. Cảm biến điện tử: thu thập tín hiệu dòng điện, điện áp, rung động hoặc lực tác động lên dây.

2. Thiết bị đo trung tâm (data logger): ghi nhận và xử lý dữ liệu từ cảm biến.

3. Phần mềm giám sát và phân tích dữ liệu: hiển thị, lưu trữ và cảnh báo khi có thông số bất thường.

Các thành phần này tạo thành chuỗi đo thông minh (Smart Measurement System) – nền tảng cho các hệ thống tự động hóa công nghiệp 4.0.

Các thiết bị và cảm biến điện tử hiện đại dùng cho kiểm tra dây dẫn

Cảm biến dòng điện – Hall Effect và Rogowski Coil

Hai công nghệ phổ biến nhất trong đo dòng dây công nghiệp là:

• Cảm biến Hall Effect: đo cường độ dòng điện bằng từ trường sinh ra quanh dây. Ưu điểm: kích thước nhỏ, phản ứng nhanh, phù hợp hệ thống DC và AC.

• Rogowski Coil: là cuộn dây mềm đo dòng điện cao mà không cần ngắt mạch, thường dùng trong nhà máy luyện kim, cơ khí nặng hoặc tủ điện lớn.

Cả hai loại cảm biến đều cho phép đo không tiếp xúc, giúp việc kiểm tra an toàn và nhanh chóng hơn.

Cảm biến kéo căng, lực và rung động

Đối với dây dẫn hoạt động trong môi trường có chuyển động liên tục (robot, băng tải, máy CNC), việc đo rung và lực kéo giúp phát hiện dây sắp gãy hoặc chịu tải quá mức.

• Cảm biến strain gauge: phát hiện thay đổi nhỏ về chiều dài dây do lực kéo.

• Cảm biến rung (vibration sensor): theo dõi dao động theo thời gian thực, giúp đánh giá độ mỏi cáp.

Khi kết hợp với xích nhựa cuốn cáp hoặc xích nhựa luồn dây điện, cảm biến được bảo vệ khỏi va đập và duy trì độ ổn định khi đo.

Phần mềm giám sát & phân tích dữ liệu

Ngày nay, các phần mềm như SCADA, LabView, Siemens TIA Portal được sử dụng để kết nối thiết bị đo với máy tính hoặc hệ thống điều khiển trung tâm.
Chúng cho phép:

• Hiển thị đồ thị trực quan, giúp kỹ sư theo dõi biến động theo thời gian.

• Tự động lưu trữ dữ liệu phục vụ phân tích xu hướng và dự báo hư hỏng.

• Kết hợp trí tuệ nhân tạo (AI) để phát hiện mẫu bất thường và cảnh báo sớm.

Ảnh minh họa: Giao diện phần mềm SCADA giám sát hệ thống dây dẫn công nghiệp trong thời gian thực

Kỹ thuật đo chính xác và quy trình kiểm tra hệ thống dây dẫn

Đo dây công nghiệp đòi hỏi độ chính xác cao và quy trình nhất quán, đặc biệt trong môi trường có nhiễu điện từ, nhiệt độ cao hoặc rung động mạnh.

Chuẩn bị trước khi đo

Trước khi thực hiện, cần:

• Ngắt nguồn điện, đảm bảo an toàn cho thiết bị và người đo.

• Xác định điểm đo hợp lý, thường là đầu vào và đầu ra của dây, hoặc các điểm nối trung gian.

• Hiệu chuẩn thiết bị đo, vì sai số nhỏ có thể dẫn đến chẩn đoán sai.

• Làm sạch dây và phụ kiện bảo vệ (xích nhựa, ống luồn) để tránh ảnh hưởng đến độ nhạy cảm biến.

Thực hành đo dây

1. Đo điện trở cách điện: dùng Megger hoặc thiết bị đo IR, áp dụng điện áp cao (500–1000 V) để phát hiện rò rỉ.

2. Đo điện trở dẫn (R): dùng Ohm kế chính xác cao để xác định tổn hao điện.

3. Đo tín hiệu và nhiễu: sử dụng máy hiện sóng (oscilloscope) để kiểm tra méo tín hiệu, nhiễu từ trường.

4. Đo rung và lực kéo: dùng cảm biến gia tốc hoặc strain gauge trong hệ thống có chuyển động.

5. Phân tích nhiệt: cảm biến hồng ngoại đo nhiệt độ dây, phát hiện điểm sinh nhiệt bất thường.

Phân tích dữ liệu và đánh giá kết quả

Sau khi đo, dữ liệu được phân tích tự động qua phần mềm. Các bước cơ bản gồm:

• So sánh giá trị thực đo với tiêu chuẩn kỹ thuật của nhà sản xuất.

• Đánh giá xu hướng thay đổi theo thời gian (trend analysis).

• Xác định điểm cần bảo trì hoặc thay thế.

Báo cáo phân tích thường gồm:

• Bảng tổng hợp thông số (điện trở, điện dung, rung, nhiệt).

• Đánh giá tình trạng dây (tốt – cảnh báo – cần thay).

• Đề xuất lịch bảo trì hoặc cải thiện hệ thống dây.

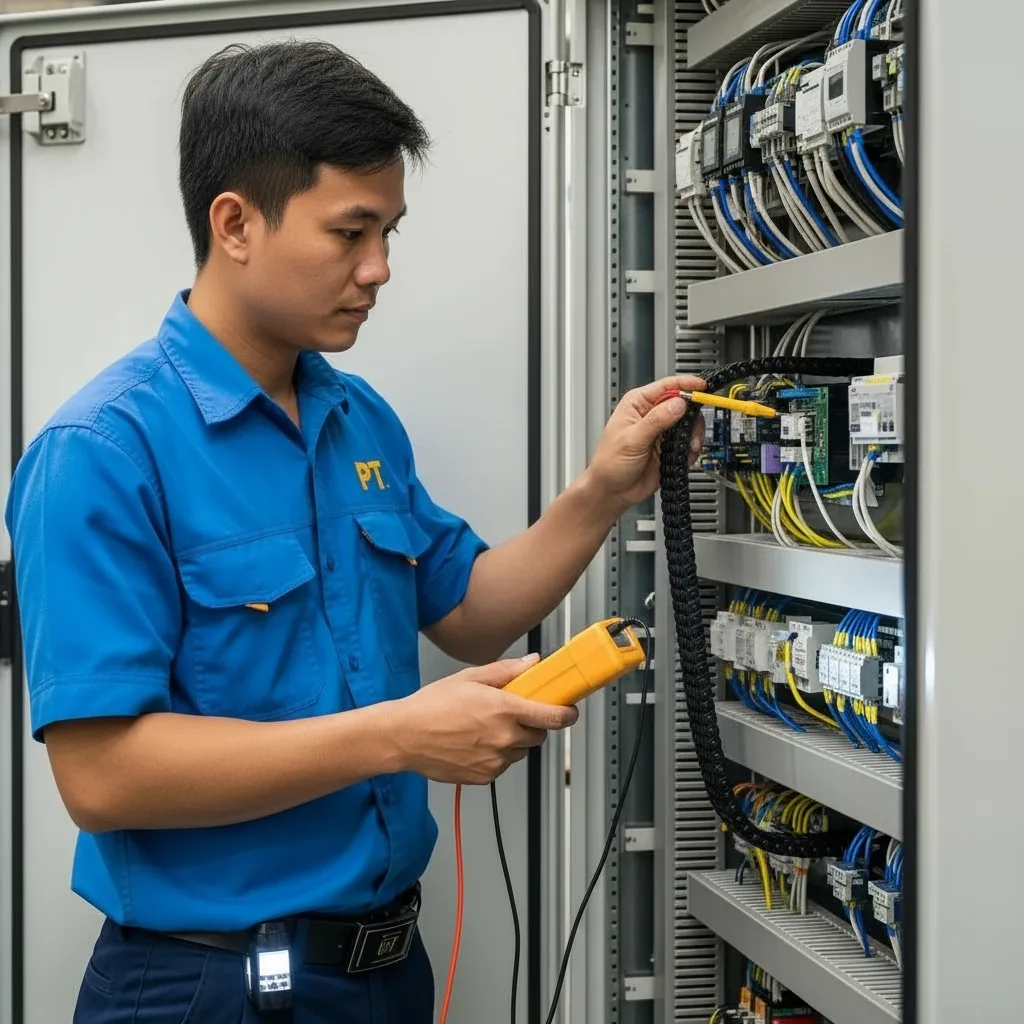

Ảnh minh họa: Kỹ sư sử dụng thiết bị đo cầm tay kiểm tra điện trở cách điện trong tủ điều khiển công nghiệp

Tích hợp kiểm tra dây công nghiệp với phụ kiện hỗ trợ và bố trí hệ thống

Trong các nhà máy hiện đại, việc đo dây công nghiệp không chỉ dừng lại ở công đoạn kiểm tra điện trở hay cách điện, mà còn phải kết hợp đồng bộ giữa hệ thống dây – phụ kiện bảo vệ – cảm biến đo lường – phần mềm giám sát. Một hệ thống đo đạt hiệu quả khi vừa đảm bảo độ chính xác, vừa dễ dàng trong bảo trì và quản lý tuyến dây.

Vai trò của phụ kiện như xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện

Khi thực hiện đo và giám sát dây công nghiệp, một trong những yếu tố quyết định độ chính xác là tính ổn định vật lý của dây. Dây bị rung, xoắn hoặc di chuyển trong quá trình vận hành có thể làm sai lệch kết quả đo.

Đó là lý do các kỹ sư sử dụng xích nhựa, xích nhựa cuốn cáp và xích nhựa luồn dây điện để:

• Cố định tuyến dây theo trục chuyển động, tránh xoắn, gãy hoặc đứt ngầm.

• Hạn chế rung động, giúp cảm biến đo giữ tín hiệu ổn định.

• Bảo vệ dây và cảm biến khỏi bụi, dầu, nhiệt và va chạm cơ học.

• Tăng tuổi thọ dây dẫn, giảm tần suất kiểm tra định kỳ.

Các loại xích nhựa hiện nay được thiết kế chuyên dụng cho môi trường công nghiệp tự động hóa, có thể chịu nhiệt, chịu dầu và có bán kính uốn linh hoạt phù hợp với các loại cáp đo hoặc dây tín hiệu.

Ảnh minh họa: Hệ thống xích nhựa cuốn cáp tích hợp cảm biến giám sát dây dẫn trong nhà máy tự động

Bố trí dây dẫn thuận tiện cho việc đo và bảo trì

Một tuyến dây được bố trí khoa học không chỉ giúp đo dễ dàng mà còn đảm bảo độ chính xác lâu dài. Khi thiết kế hệ thống đo dây công nghiệp, kỹ sư nên tuân thủ:

• Giữ tuyến dây ngắn nhất có thể giữa điểm cảm biến và trung tâm đo.

• Tránh góc uốn gấp, giảm hao tổn tín hiệu.

• Đặt dây song song và cách nhau tối thiểu 10 mm để tránh nhiễu từ trường.

• Đánh dấu đầu dây và điểm đo bằng tem hoặc mã QR để truy xuất dữ liệu nhanh.

Sự kết hợp giữa bố trí thông minh và phụ kiện bảo vệ như xích nhựa luồn dây điện giúp toàn bộ hệ thống đo đạt được tính ổn định – chính xác – dễ bảo trì.

Ví dụ thực tiễn trong nhà máy tự động hóa

Tại các xưởng gia công CNC hoặc dây chuyền sản xuất robot, cảm biến đo dòng điện và rung động được lắp trực tiếp trên các tuyến cáp điều khiển. xích nhựa cuốn cáp giúp cảm biến được di chuyển theo đúng quỹ đạo của robot mà không bị kéo căng hoặc xoắn.

Trong môi trường cơ khí nặng, hệ thống đo dây được đặt trong xích nhựa kín, bảo vệ cả dây dẫn và đầu đo khỏi bụi kim loại và dầu cắt gọt. Nhờ đó, tín hiệu đo luôn ổn định, giảm thiểu sai số khi phân tích dữ liệu.

Lựa chọn dịch vụ & sản phẩm phù hợp từ Công ty TNHH Công nghiệp PT Việt Nam

Dịch vụ tư vấn, thiết kế và đo kiểm hệ thống dây dẫn công nghiệp

Công ty TNHH Công nghiệp PT Việt Nam là đơn vị hàng đầu trong lĩnh vực cung cấp giải pháp kỹ thuật và sản phẩm công nghiệp, bao gồm tư vấn, đo kiểm và thiết kế hệ thống dây dẫn hiện đại.
Các dịch vụ nổi bật:

• Đo kiểm hệ thống dây công nghiệp bằng thiết bị đo điện tử, cảm biến tự động và phần mềm giám sát dữ liệu.

• Thiết kế bố trí dây dẫn khoa học, kết hợp phụ kiện bảo vệ giúp giảm sai số đo.

• Cải tạo, nâng cấp hệ thống cũ theo tiêu chuẩn đo chính xác, phù hợp các nhà máy tự động hóa, cơ khí nặng hoặc sản xuất linh kiện điện tử.

Ưu điểm của dịch vụ PT Việt Nam:

• Sử dụng cảm biến hiện đại (Rogowski coil, Hall effect, strain gauge).

• Tích hợp phần mềm phân tích dữ liệu và cảnh báo sớm.

• Đội ngũ kỹ sư chuyên ngành điện – tự động hóa có chứng chỉ đo kiểm quốc tế.

Sản phẩm hỗ trợ đo và bảo vệ dây dẫn

Để đảm bảo hệ thống dây luôn ổn định và dễ kiểm tra, PT Việt Nam cung cấp đầy đủ các dòng phụ kiện cao cấp:

• Xích nhựa: chịu nhiệt, chịu dầu, bảo vệ dây tín hiệu và dây nguồn.

• Xích nhựa cuốn cáp: phù hợp cho thiết bị di chuyển như robot, máy CNC, cánh tay tự động.

• Xích nhựa luồn dây điện: bảo vệ dây trong hệ thống cố định, giúp dễ bảo trì và đo kiểm.

Các sản phẩm đều được kiểm định chất lượng, đảm bảo khả năng chịu tải và tuổi thọ cao. Khi kết hợp cùng hệ thống cảm biến đo, xích nhựa đóng vai trò như “khung bảo vệ kỹ thuật”, giúp toàn bộ dây dẫn duy trì độ ổn định cơ học và điện học.

Ảnh minh họa: Xích nhựa luồn dây điện tích hợp hệ thống đo dây công nghiệp

Tích hợp phần mềm giám sát và thiết bị đo chuyên nghiệp

Ngoài phần cứng, PT Việt Nam còn hỗ trợ phần mềm giám sát và phân tích dữ liệu đo dây công nghiệp, cho phép doanh nghiệp:

• Theo dõi thông số dòng điện, rung động, nhiệt độ dây theo thời gian thực.

• Nhận cảnh báo tự động khi thông số vượt ngưỡng an toàn.

• Lưu trữ và xuất báo cáo định kỳ phục vụ công tác bảo trì – kiểm định.

Hệ thống này có thể tích hợp vào dây chuyền tự động hóa sẵn có, giúp quản lý tập trung tất cả thông tin dây dẫn, cảm biến và phụ kiện trong một nền tảng thống nhất.

Liên hệ dịch vụ và hỗ trợ kỹ thuật

Nếu doanh nghiệp của bạn cần đo kiểm, bảo trì hoặc tối ưu hệ thống dây công nghiệp, hãy liên hệ ngay với Công ty TNHH Công nghiệp PT Việt Nam để được tư vấn miễn phí:

📞 Hotline: 0946.945.188
🌐 Website: https://congnghieppt.com

Đội ngũ chuyên gia PT Việt Nam luôn sẵn sàng hỗ trợ từ khâu khảo sát, đo kiểm, đến cung cấp giải pháp kỹ thuật tích hợp xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện, mang lại độ chính xác cao, an toàn và hiệu quả vận hành tối đa.

Kết luận

Trong thời đại công nghiệp 4.0, đo dây công nghiệp không chỉ là một bước kiểm tra kỹ thuật, mà còn là một giải pháp quản lý thông minh giúp doanh nghiệp nâng cao năng suất, giảm sự cố và kéo dài tuổi thọ hệ thống điện.

Bằng cách ứng dụng cảm biến điện tử hiện đại, phần mềm giám sát thông minh, cùng phụ kiện bảo vệ như xích nhựa và xích nhựa cuốn cáp, doanh nghiệp có thể tạo nên một hệ thống dây dẫn an toàn, chính xác và tự động hóa toàn diện.

Công ty TNHH Công nghiệp PT Việt Nam – đối tác đáng tin cậy trong lĩnh vực kỹ thuật công nghiệp – cam kết mang đến giải pháp đo kiểm tiên tiến, phụ kiện chất lượng và dịch vụ kỹ thuật chuyên nghiệp cho mọi nhà máy và dây chuyền sản xuất.
