Hệ thống dây điện đạt chuẩn an toàn trong môi trường công nghiệp

Các tiêu chuẩn kỹ thuật bắt buộc cho dây điện công nghiệp

Tổng quan về tiêu chuẩn Việt Nam và quốc tế

Trong môi trường công nghiệp, an toàn dây điện không chỉ là yêu cầu vận hành mà còn là tiêu chí bắt buộc để đảm bảo tuân thủ pháp luật và tránh rủi ro cháy nổ. Ở Việt Nam, hệ thống tiêu chuẩn áp dụng cho dây điện công nghiệp được quy định chặt chẽ theo TCVN 9208:2012, TCVN 5935-1:2013 và IEC 60502-1 – tiêu chuẩn quốc tế về cáp điện cách điện.

Một số điểm chính của các tiêu chuẩn này:

• Về kết cấu: Dây dẫn phải có lớp cách điện và vỏ bảo vệ chịu nhiệt, chịu dầu và chống tia UV.

• Về hiệu suất: Đảm bảo truyền tải dòng điện ổn định, không vượt ngưỡng phát nhiệt cho phép.

• Về an toàn: Có khả năng tự tắt lửa khi cháy, không sinh khí độc hoặc khói đen đậm đặc.

Ngoài ra, các nhà máy còn phải tuân thủ quy định đấu nối, đi dây và tiếp địa an toàn theo TCVN 9208:2012 để hạn chế rò điện và sự cố chập mạch. Việc kiểm tra định kỳ và chứng nhận tiêu chuẩn là điều kiện tiên quyết để hệ thống điện được phép vận hành trong các khu công nghiệp hoặc nhà xưởng sản xuất lớn.

Yêu cầu về điện áp, cách điện, bảo vệ cháy nổ và tiếp địa

Một hệ thống dây điện đạt chuẩn cần đáp ứng đầy đủ 4 nhóm yêu cầu cơ bản:

1. Điện áp định mức: Dây phải phù hợp với công suất tải của thiết bị. Dây điện quá nhỏ sẽ gây quá nhiệt và cháy vỏ cách điện.

2. Cách điện: Lớp cách điện được sản xuất từ PVC, XLPE hoặc cao su tổng hợp có khả năng chống ẩm, chống dầu.

3. Bảo vệ cháy nổ: Sử dụng vật liệu low smoke zero halogen (LSZH) – khi cháy không sinh khói độc.

4. Tiếp địa an toàn: Hệ thống phải được nối đất tại các điểm giao giữa cáp và vỏ thiết bị để tránh điện giật và quá áp.

Những yêu cầu này đặc biệt quan trọng trong các khu vực sản xuất có bụi dễ cháy, hơi dung môi hoặc nhiệt độ cao – nơi chỉ cần một tia lửa điện nhỏ cũng có thể gây cháy nổ nghiêm trọng.

Kiểm định và ghi nhận chứng chỉ

Việc kiểm định dây điện công nghiệp được thực hiện bởi các đơn vị có thẩm quyền như Quatest, Vinacontrol, hoặc Trung tâm kiểm định công nghiệp an toàn Việt Nam. Quá trình kiểm định bao gồm:

• Đo điện trở cách điện và điện trở dẫn điện.

• Kiểm tra chịu tải nhiệt, chịu kéo, chịu uốn.

• Thử nghiệm khả năng chống cháy và tự tắt lửa.

Khi đạt chuẩn, doanh nghiệp được cấp chứng chỉ hợp quy CR theo quy định của Bộ Khoa học & Công nghệ. Đây là cơ sở để chứng minh hệ thống điện đáp ứng an toàn cho con người và máy móc.

Lựa chọn vật liệu cao cấp và cấu trúc hệ thống dây phù hợp

Vật liệu dây dẫn: lõi, cách điện, vỏ bảo vệ – yếu tố nâng cao độ bền và chống cháy nổ

Một trong những yếu tố quyết định độ bền và an toàn dây điện chính là vật liệu cấu tạo.

• Lõi dẫn điện: nên dùng đồng tinh luyện (Cu ≥ 99,9 %) để đảm bảo dẫn điện tốt, ít sinh nhiệt. Trong trường hợp môi trường có ăn mòn hóa học, có thể chọn lõi nhôm hợp kim chống oxy hóa.

• Lớp cách điện: thường sử dụng XLPE (Polyethylene liên kết chéo) – có khả năng chịu nhiệt đến 90 °C, chống ẩm và hóa chất.

• Vỏ bảo vệ: chọn vật liệu PVC chống cháy hoặc LSZH, vừa cách điện tốt vừa giảm phát sinh khói độc khi có sự cố.

Với những môi trường khắc nghiệt như nhà máy xi măng, luyện kim, hóa chất hoặc khu vực ngoài trời, dây điện cần thêm lớp bọc giáp thép (armoured cable) để bảo vệ khỏi va đập cơ học.

Hệ thống ống luồn, máng cáp, xích dẫn chuyên biệt

Bên cạnh vật liệu, việc sử dụng các linh kiện hỗ trợ bảo vệ dây cũng là yếu tố bắt buộc trong môi trường công nghiệp hiện đại:

• Xích nhựa: dùng để định hướng dây di chuyển trong các máy móc tự động.

• Xích nhựa cuốn cáp: bảo vệ dây khi chuyển động liên tục, giảm mỏi và xoắn cáp.

• Xích nhựa luồn dây điện: giúp cố định dây, tránh va chạm với máy móc hoặc dầu bôi trơn.

• Ống luồn và máng cáp: dùng để tổ chức hệ thống dây trong nhà xưởng, giảm rủi ro va chạm cơ học.

Khi tích hợp đúng các linh kiện này, hệ thống điện sẽ có độ bền cao, dễ quản lý và dễ bảo trì – đáp ứng tiêu chuẩn kỹ thuật của các nhà máy sản xuất hiện đại.

hệ thống xích nhựa cuốn cáp và máng cáp trong nhà máy

Thiết kế chống cháy nổ và môi trường khắc nghiệt

Trong các khu vực có nguy cơ cháy nổ (như xưởng sơn, trạm xăng, kho hóa chất), dây điện cần đạt chứng nhận Ex (Explosion Proof). Cấu trúc thiết kế bao gồm:

• Lớp vỏ ngoài chống tia lửa và chịu nhiệt cao (trên 125 °C).

• Đầu nối và phụ kiện chống rò hồ quang điện.

• Cáp được đi trong ống kim loại kín hoặc xích nhựa chống cháy, hạn chế lan truyền nhiệt.

Sự kết hợp của vật liệu cao cấp và thiết kế an toàn giúp hệ thống dây điện duy trì độ ổn định điện áp và tuổi thọ lâu dài ngay cả trong môi trường vận hành khắc nghiệt.

Bố trí và quản lý dây chuyền điện trong môi trường sản xuất

Nguyên tắc bố trí dây điện: tối ưu lộ trình, tránh chồng chéo, phân vùng rõ ràng

Một hệ thống dây điện đạt chuẩn không chỉ phụ thuộc vào chất lượng vật liệu mà còn ở cách bố trí và tổ chức đường dây. Các nguyên tắc chính bao gồm:

• Lộ trình dây: đi theo đường thẳng, hạn chế giao nhau, tránh các góc gấp.

• Phân vùng chức năng: tách riêng khu vực điện nguồn, điện điều khiển, tín hiệu và mạng truyền thông.

• Cố định chắc chắn: sử dụng kẹp mềm, giá đỡ hoặc xích dẫn cáp để tránh rung và va đập.

Việc bố trí đúng cách giúp giảm tải trọng cơ học, hạn chế ma sát, đồng thời tạo không gian thi công và bảo trì thuận tiện.

Sắp xếp hệ thống dây nguồn và tín hiệu riêng biệt

Khi dây điện nguồn và dây tín hiệu đi chung đường, hiện tượng cảm ứng điện từ có thể gây nhiễu tín hiệu, ảnh hưởng tới hệ thống điều khiển. Do đó, trong bố trí công nghiệp hiện đại, kỹ sư thường:

• Bố trí dây nguồn và dây tín hiệu ở hai máng cáp tách biệt.

• Giữ khoảng cách ít nhất 20 cm hoặc sử dụng vách ngăn chống nhiễu.

• Khi bắt buộc giao nhau, phải để dây cắt nhau vuông góc để giảm cảm ứng.

Việc tuân thủ nguyên tắc này giúp hệ thống hoạt động ổn định, đảm bảo an toàn truyền dẫn và tín hiệu chính xác.

Hệ thống quản lý và bảo trì dây chuyền

Hệ thống điện công nghiệp quy mô lớn thường có hàng trăm đến hàng nghìn mét dây, vì vậy quản lý và truy xuất là điều không thể bỏ qua.
Một số giải pháp quản lý hiệu quả:

• Ghi nhãn mã QR cho từng tuyến dây.

• Lưu sơ đồ điện tử thể hiện vị trí, chiều dài và thông số cáp.

• Bảo trì định kỳ, thay thế dây có dấu hiệu mòn hoặc đổi màu cách điện.

Nhờ hệ thống quản lý chuyên nghiệp, doanh nghiệp dễ dàng kiểm soát rủi ro, rút ngắn thời gian sửa chữa và nâng cao hiệu quả dây chuyền sản xuất.

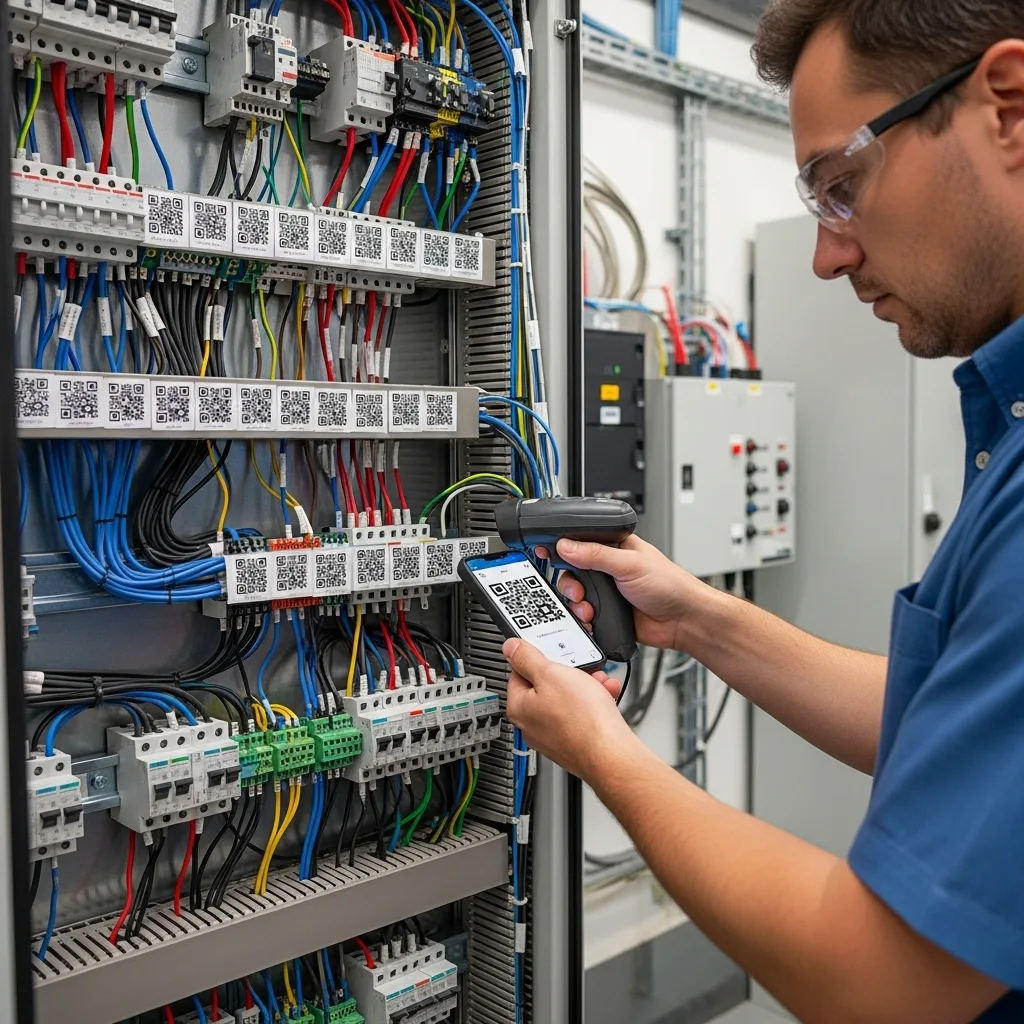

kỹ sư quản lý hệ thống dây điện bằng mã QR và sơ đồ điện tử

Giải pháp chống cháy nổ và nâng cao độ bền cho hệ thống dây điện

Hệ thống chống sét, cắt nguồn khẩn, ngắt mạch và bảo vệ quá tải

Một trong những rủi ro nghiêm trọng nhất trong môi trường công nghiệp là sự cố quá tải điện và tia sét lan truyền, có thể gây cháy nổ và thiệt hại dây chuyền sản xuất. Để bảo vệ toàn hệ thống dây điện, cần áp dụng đồng bộ nhiều giải pháp kỹ thuật:

• Chống sét lan truyền (SPD): Lắp thiết bị chống sét tại tủ điện tổng, giúp hấp thụ và triệt tiêu điện áp xung từ lưới điện hoặc sét đánh gián tiếp.

• Công tắc cắt nguồn khẩn cấp (Emergency Switch): Đặt tại các vị trí dễ thao tác, cho phép ngắt toàn bộ nguồn điện trong trường hợp khẩn cấp.

• Thiết bị bảo vệ quá tải & ngắn mạch: Dùng aptomat (MCB, MCCB) hoặc relay nhiệt để tự động ngắt khi dòng vượt ngưỡng cho phép.

• Kiểm tra định kỳ hệ thống tiếp địa: Đảm bảo điện trở nối đất < 10 Ω để tránh điện áp rò gây nguy hiểm.

Một hệ thống được trang bị đầy đủ các thiết bị bảo vệ này sẽ đáp ứng tiêu chuẩn an toàn dây điện công nghiệp cấp độ cao, giảm thiểu rủi ro cháy nổ và đảm bảo tính liên tục cho dây chuyền vận hành.

Lớp vỏ chống cháy, không halogen và vật liệu lan truyền lửa thấp

Trong môi trường sản xuất có nhiệt độ cao, dầu mỡ, hoặc bụi dễ cháy, vật liệu vỏ dây là yếu tố quyết định đến khả năng chống cháy và bảo vệ con người.

Các vật liệu được khuyến nghị theo tiêu chuẩn TCVN 5935-1:2013 / IEC 60502-1:

• PVC chống cháy: tự tắt lửa khi cháy, giá thành hợp lý, phù hợp môi trường trong nhà.

• LSZH (Low Smoke Zero Halogen): không chứa halogen, không phát khói độc, thích hợp cho khu vực kín hoặc đông người.

• XLPE (Cross-Linked Polyethylene): chịu nhiệt đến 90 °C, không chảy nhão khi quá tải.

Đặc biệt, tại các nhà máy hóa chất, luyện kim hoặc thực phẩm, dây điện cần thêm lớp vỏ bọc giáp kim loại (armoured cable) để chống va đập cơ học và bảo vệ khỏi côn trùng, động vật gặm nhấm.

Ngoài lớp vỏ, các phụ kiện đi kèm như ống luồn, máng cáp và xích nhựa luồn dây điện cũng nên làm bằng vật liệu chống cháy, chịu dầu, giúp tăng độ bền và an toàn tổng thể cho toàn hệ thống.

ảnh minh họa: cấu trúc cáp công nghiệp có lớp LSZH chống cháy và giáp kim loại bảo vệ cơ học

Giảm ma sát, rung động và tác động cơ học – bảo vệ dây dẫn khỏi hao mòn

Rung động và ma sát là nguyên nhân hàng đầu khiến dây điện bị nứt vỏ, gãy lõi hoặc lỏng đầu nối, đặc biệt trong môi trường máy CNC, robot, băng tải, và thiết bị tự động.

Để khắc phục, kỹ sư điện công nghiệp thường áp dụng:

• Xích nhựa hoặc xích nhựa cuốn cáp: định hướng chuyển động dây, tránh uốn cong đột ngột.

• Gối đỡ và vòng dẫn hướng mềm: giảm tải trọng cơ học lên đầu cáp.

• Bọc vỏ PU hoặc TPE chịu mài mòn: giúp dây trượt nhẹ, không sinh nhiệt tại điểm gấp.

• Giảm rung bằng đệm cao su hoặc thanh giảm chấn: hấp thụ dao động từ máy móc truyền vào hệ thống dây.

Khi kết hợp những giải pháp này, dây điện có thể hoạt động ổn định hàng triệu chu kỳ di chuyển mà không hư hại hay suy giảm hiệu suất, đặc biệt phù hợp với các dây chuyền công nghiệp tự động hóa hiện đại.

hệ thống xích nhựa cuốn cáp giảm rung động trong robot công nghiệp

Kết luận và lời khuyên lựa chọn linh kiện & dịch vụ chuyên nghiệp

Tóm tắt các yếu tố then chốt cho hệ thống dây điện an toàn

Một hệ thống dây điện đạt chuẩn trong môi trường công nghiệp cần đảm bảo đồng thời 5 yếu tố cốt lõi:

1. Tuân thủ tiêu chuẩn kỹ thuật: TCVN, IEC và các quy định an toàn quốc tế.

2. Sử dụng vật liệu cao cấp: dây đồng nguyên chất, vỏ XLPE hoặc LSZH chống cháy.

3. Thiết kế bố trí hợp lý: phân tách dây nguồn – tín hiệu, giảm giao thoa và ma sát.

4. Trang bị bảo vệ cháy nổ và quá tải: aptomat, relay, chống sét lan truyền, tiếp địa an toàn.

5. Bảo trì và quản lý chuyên nghiệp: kiểm tra định kỳ, thay thế khi có dấu hiệu xuống cấp.

Tuân thủ đồng bộ những nguyên tắc trên giúp hệ thống duy trì độ bền cao, tiết kiệm chi phí vận hành và giảm rủi ro sự cố điện xuống mức thấp nhất.

Gợi ý linh kiện hỗ trợ: xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện

Trong môi trường công nghiệp hiện đại, việc lựa chọn linh kiện bảo vệ dây điện phù hợp là yếu tố không thể thiếu:

• Xích nhựa: bảo vệ, định tuyến và giảm ma sát khi dây điện di chuyển theo trục.

• Xích nhựa cuốn cáp: giải pháp chuyên biệt cho robot, máy CNC và các dây chuyền tự động có chuyển động liên tục.

• Xích nhựa luồn dây điện: giúp hệ thống dây gọn gàng, chống bụi, chống dầu và đảm bảo an toàn trong môi trường sản xuất khắc nghiệt.

Các linh kiện này không chỉ kéo dài tuổi thọ dây điện, mà còn giúp tăng tính chuyên nghiệp và an toàn cho toàn bộ dây chuyền sản xuất.

ảnh minh họa: xích nhựa công nghiệp bảo vệ dây điện trong dây chuyền tự động hóa
