Giải pháp xích dẫn cáp cho robot trong dây chuyền tự động

Tầm quan trọng của xích dẫn cáp cho robot công nghiệp trong dây chuyền tự động

Trong các hệ thống tự động hóa hiện đại, robot ngày càng đảm nhiệm các tác vụ phức tạp với tốc độ cao và yêu cầu độ chính xác lớn. Việc đảm bảo hệ thống dây dẫn – bao gồm dây tín hiệu servo, dây cảm biến, dây nguồn và dây điều khiển – hoạt động ổn định là yếu tố cực kỳ quan trọng. Đây chính là vai trò của xích dẫn cáp cho robot công nghiệp, giúp bảo vệ, dẫn hướng và giảm tải cho dây khi robot chuyển động liên tục nhiều trục.

Không giống các máy móc truyền thống chỉ chuyển động theo 1 hay 2 trục, robot 6 trục trong dây chuyền tự động có chuyển động đa hướng, linh hoạt nhưng cũng đầy thách thức với dây cáp. Nếu không kiểm soát tốt dây dẫn, nguy cơ xoắn, đứt dây, cản trở cánh tay robot hoặc gây lỗi tín hiệu rất dễ xảy ra. Vì vậy, hệ thống xích dẫn cáp chuyên dụng trở thành thành phần thiết yếu, quyết định độ bền và hiệu suất vận hành của robot.

Bảo vệ dây tín hiệu servo và dây cảm biến khi robot hoạt động

Dây tín hiệu servo và dây cảm biến là “mạch máu” của robot. Chỉ cần một điểm đứt hoặc nhiễu tín hiệu, robot có thể dừng đột ngột, thực hiện sai thao tác hoặc làm hỏng cả chi tiết trong dây chuyền.

Xích dẫn cáp giúp bảo vệ dây bằng cách:

• Giữ dây theo quỹ đạo ổn định, tránh va đập

• Hạn chế rung lắc khi robot tăng – giảm tốc

• Giảm ma sát và chống mài mòn

• Ngăn dây chạm vào khung máy hoặc các chi tiết chuyển động

Điều này đặc biệt quan trọng với robot hàn hoặc robot gắp đặt, nơi dây cảm biến và dây servo chịu ảnh hưởng từ nhiệt, bụi hàn, dầu khí và chuyển động tốc độ cao.

Giảm xoắn cáp trong chuyển động đa trục của robot 6 trục

Robot 6 trục có khả năng thực hiện các chuyển động 3D vô cùng phức tạp:

• Xoay trục gốc

• Gập – duỗi cánh tay

• Xoay khớp cổ tay

• Thay đổi hướng đầu gắp

Những chuyển động này khiến dây cáp dễ bị xoắn, chồng lên nhau hoặc căng quá mức nếu không có giải pháp điều hướng thích hợp. Xích nhựa linh hoạt nhiều trục được thiết kế để:

• Cho phép dây xoay theo bán kính uốn nhỏ

• Hấp thụ chuyển động xoắn mà không làm đứt dây

• Duy trì hình dạng ổn định trong mọi hướng di chuyển

Nhờ đó, tuổi thọ dây điện tăng đáng kể, giảm rủi ro dừng máy và tối ưu chi phí vận hành.

Ổn định bố trí layout dây chuyền và tăng tính an toàn

Trong các dây chuyền sản xuất tự động, việc bố trí layout phải đảm bảo:

• Robot vận hành an toàn

• Không vướng dây vào băng tải, sensor, khay chứa vật liệu

• Hạn chế tối đa điểm giao cắt dây dẫn

Xích dẫn cáp cho robot công nghiệp giúp tổ chức dây gọn gàng, khoa học, hạn chế dây xoắn hoặc bung ra ngoài phạm vi cho phép. Điều này giúp:

• Tăng độ an toàn cho người vận hành

• Giảm nguy cơ dây quấn vào robot

• Tối ưu không gian hoạt động

• Dễ bảo trì và kiểm tra hệ thống dây chuyền

Ảnh minh họa bố trí xích dẫn cáp trên robot trong dây chuyền tự động

Đặc điểm của xích nhựa cho robot 6 trục và tay máy công nghiệp

So với xích dùng cho máy CNC hay dây chuyền cố định, xích nhựa cho robot 6 trục có yêu cầu cao hơn nhiều về tính linh hoạt, khả năng xoắn và độ bền trong chuyển động 3D. Đây là nhóm sản phẩm được thiết kế đặc biệt để đáp ứng các ứng dụng robot công nghiệp hiện đại.

Thiết kế linh hoạt cho bán kính uốn nhỏ

Cánh tay robot thường có không gian hạn chế, đặc biệt là:

• Khu vực cổ tay

• Khớp chuyển hướng

• Khớp kẹp và khu vực đầu gắp

Do đó, xích phải có khả năng uốn cong theo bán kính cực nhỏ mà không làm gãy mắt xích.
Một số đặc điểm quan trọng:

• Mắt xích mỏng nhưng chịu lực tốt

• Khả năng uốn cong đa chiều

• Thiết kế nhẹ, giảm tải cho các khớp robot

• Không tạo lực cản khi robot di chuyển nhanh

Điều này giúp dây dẫn bám sát biên dạng robot mà vẫn an toàn, ổn định.

Cấu trúc chịu xoắn phù hợp chuyển động 3D

Không giống xích tuyến tính, xích cho robot phải xoay theo nhiều hướng. Cấu trúc của chúng được thiết kế để:

• Chịu xoắn mà không biến dạng

• Hấp thụ chuyển động xoắn của robot mà không gây ma sát

• Giữ dây luôn nằm đúng vị trí

• Giảm tiếng ồn và rung trong quá trình vận hành

Đối với robot gắp đặt tốc độ cao, đặc tính này vô cùng quan trọng.

Tối ưu điểm kẹp cáp và đường dẫn theo cánh tay robot

Điểm kẹp cáp ảnh hưởng trực tiếp tới độ bền dây. Nếu kẹp quá chặt → dây bị mài, nóng, giảm tuổi thọ. Nếu kẹp quá lỏng → dây bị rung và xoắn.

Xích dẫn cáp chuyên dụng cho robot có:

• Vị trí điểm kẹp cáp tối ưu theo từng trục

• Ngăn cách dây tín hiệu với dây nguồn

• Khe dẫn hướng giúp dây không xoay lệch

• Thiết kế ôm theo cánh tay robot

Nhờ vậy, dây điện di chuyển mềm mại, giảm mòn và không bị kéo căng đột ngột.

Giải pháp xích dẫn cáp tay robot trong các ứng dụng phổ biến

Mỗi ứng dụng robot lại có yêu cầu riêng về tính linh hoạt, khả năng chịu xoắn, nhiệt độ và tốc độ di chuyển. PT Việt Nam cung cấp các dòng xích phù hợp cho từng nhu cầu.

Robot hàn – chịu nhiệt và chống rung mạnh

Robot hàn hoạt động trong môi trường:

• Nhiệt độ cao

• Bụi hàn nóng

• Rung động mạnh

• Chuyển động liên tục

Do đó, xích dẫn cáp phải:

• Chịu nhiệt, chịu tia lửa

• Bền trong môi trường rung

• Không bị biến dạng khi va chạm nhẹ

• Có vỏ che bảo vệ dây cảm biến và dây servo

Loại xích có mắt dày, chống xoắn và chống tia lửa được ưu tiên cho nhóm này.

Robot gắp đặt – yêu cầu tốc độ cao và độ ổn định dây

Robot gắp đặt vận hành tốc độ rất cao, với biên dạng hoạt động liên tục. Vì vậy, xích dẫn cáp cần:

• Trọng lượng nhẹ

• Chuyển động êm

• Giảm rung lắc

• Đáp ứng bán kính uốn nhỏ

• Chống xoắn trong không gian hẹp

Đây là nhóm robot yêu cầu xích nhựa linh hoạt nhiều trục chất lượng cao để đảm bảo không làm sai lệch tín hiệu servo.

Ứng dụng trong dây chuyền tự động nhiều trục chuyển động

Trong các dây chuyền:

• Đóng gói

• Lắp ráp

• Phân loại

• Gắp – đặt liên hoàn

Robot thường di chuyển đồng bộ theo layout dây chuyền tự động, do đó xích phải đảm bảo:

• Di chuyển mượt theo từng trục

• Dễ bố trí khi layout thay đổi

• Chịu tải dây cao nếu kết hợp nhiều loại dây tín hiệu

• Đảm bảo an toàn tuyệt đối trong môi trường chung

Ảnh minh họa ứng dụng xích dẫn cáp trong robot gắp đặt

Cách chọn máng xích cho dây chuyền tự động theo từng bộ phận robot

Việc lựa chọn xích dẫn cáp cho robot công nghiệp phải dựa trên từng bộ phận của cánh tay robot, bởi mỗi khu vực có đặc thù chuyển động riêng. Sự khác biệt trong biên dạng, tốc độ và bán kính uốn đòi hỏi giải pháp xích dẫn cáp tương ứng nhằm tối ưu tuổi thọ dây và đảm bảo an toàn cho dây chuyền.

Chọn xích cho trục gốc và khớp xoay chính

Trục gốc (Axis 1) thường là điểm chịu nhiều xoay chuyển nhất, với biên độ rộng và lực xoắn lớn. Đây là khu vực dễ xảy ra xoắn cáp và căng dây nếu không được dẫn hướng đúng cách.

Giải pháp phù hợp:

• Xích nhựa chịu xoắn tốt, độ mềm cao

• Thiết kế cho phép xoay theo chuyển động 3D

• Đủ rộng để chứa dây servo, dây cảm biến và dây nguồn cùng lúc

• Có khả năng chịu rung và va chạm nhẹ khi robot quay nhanh

Các loại xích cho trục gốc cần ưu tiên độ bền, khả năng chịu lực động và tuổi thọ cao, bởi đây là điểm tải trọng lớn nhất trong toàn hệ thống dây dẫn robot.

Xích dẫn cáp cho khuỷu tay và cổ tay robot

Khuỷu tay (Axis 3–4) và cổ tay (Axis 5–6) là khu vực có biên độ uốn cong rất nhỏ, chuyển động theo quỹ đạo phức tạp với tốc độ cao. Đây cũng là nơi dây dễ bị kéo căng và gập đột ngột nếu xích không đủ linh hoạt.

Yêu cầu đối với xích tại khu vực này:

• Bán kính uốn nhỏ, phù hợp không gian hạn chế

• Trọng lượng nhẹ để không tạo tải thêm cho động cơ

• Thiết kế đặc biệt để chống xoắn nhiều hướng

• Dễ bó gọn dây cáp robot theo biên dạng cong

Một số dòng xích nhựa cho robot 6 trục được thiết kế dạng tròn hoặc oval, giúp bám sát cánh tay robot mà không ảnh hưởng đến chuyển động.

Giải pháp bó gọn dây cáp robot và chống xoắn cáp

Bó gọn dây là bước quan trọng để giảm rung, hạn chế rủi ro đứt dây và tối ưu hiệu suất truyền tín hiệu.

Các giải pháp:

• Xích dạng ống tròn chống xoắn

• Dây kẹp cáp đa điểm, tránh để dây trượt tự do

• Máng xích mềm cho đoạn gần đầu gắp

• Bộ chia dây giúp tách dây cảm biến và dây servo

Nhờ vậy, dây không bị chồng chéo, robot hoạt động trơn tru và tránh được sự cố khi chạy tốc độ cao.

Lưu ý khi lắp đặt xích nhựa linh hoạt nhiều trục

Lắp đặt đúng kỹ thuật giúp xích nhựa công nghiệp và dây cáp đạt tối đa tuổi thọ. Sai sót nhỏ trong quá trình lắp đặt có thể làm tăng mài mòn dây, gây lỗi tín hiệu hoặc làm hỏng robot khi chuyển động.

Xác định vị trí điểm kẹp cáp đúng chuẩn

Điểm kẹp cáp (cable clamp) cần được bố trí hợp lý để đảm bảo:

• Dây không bị kéo căng quá mức

• Phân bổ lực đều trên toàn bộ đoạn dây

• Không tạo điểm gãy hay nếp gấp khi robot xoay

• Hạn chế rung lắc gây đứt dây

Điểm kẹp sai vị trí có thể khiến dây bị xoắn hoặc bị nhấn mạnh tại khớp xoay, dẫn đến giảm tuổi thọ dây tín hiệu servo.

Đảm bảo đường chạy cáp không cản trở biên dạng robot

Một trong các lỗi lắp đặt phổ biến nhất là dây đi sai hướng khiến:

• Robot vướng dây khi hoạt động

• Giảm biên độ chuyển động

• Dây bị kéo đột ngột gây đứt

Để tránh điều này:

• Kiểm tra chuyển động robot toàn hành trình trước khi cố định dây

• Đảm bảo xích bám theo cánh tay, không bị bung ra ngoài

• Tránh để dây quá dài gây chùng hoặc quá ngắn gây căng

Lắp đặt đúng giúp robot vận hành an toàn, không gặp trở ngại trong dây chuyền tự động.

Kiểm tra độ bền và thay thế xích định kỳ trong dây chuyền

Xích dẫn cáp cho robot công nghiệp hoạt động trong môi trường tốc độ cao, chịu rung và tác động lực lớn, vì vậy cần kiểm tra định kỳ:

• Độ mòn mắt xích

• Độ cong xoắn sau thời gian dài sử dụng

• Tình trạng dây tín hiệu, dây servo bên trong

• Độ trơn khi uốn và xoay

• Mức độ ổn định khi robot hoạt động ở tốc độ tối đa

Thời gian thay thế phụ thuộc vào:

• Chu kỳ hoạt động

• Môi trường (nhiệt, dầu, bụi)

• Tải trọng dây

Việc bảo trì đúng hạn giúp hạn chế rủi ro dây đứt, robot dừng đột ngột hoặc xảy ra lỗi liên quan đến tín hiệu.

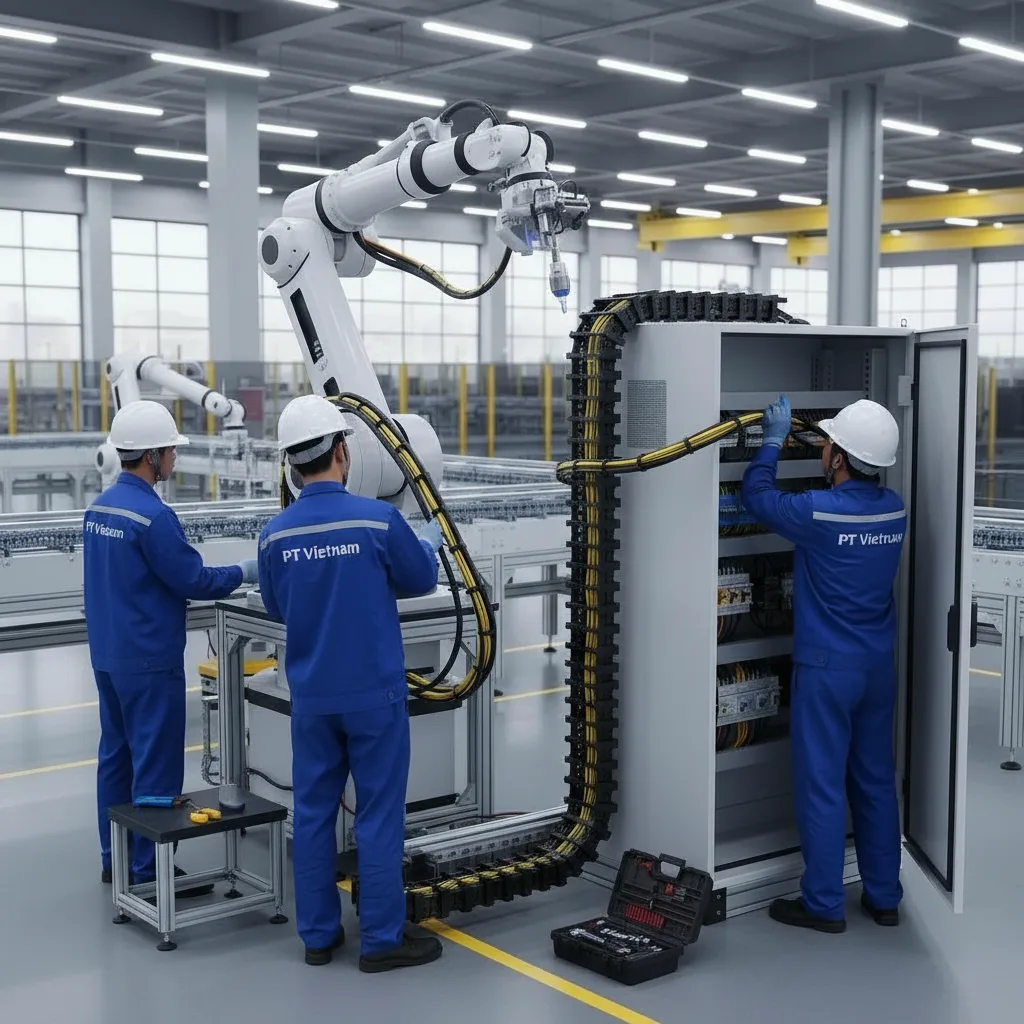

Ảnh minh họa lắp đặt xích dẫn cáp robot

Mua xích dẫn cáp cho robot công nghiệp tại PT Việt Nam

PT Việt Nam là đơn vị chuyên cung cấp xích dẫn cáp, xích nhựa luồn dây điện và xích nhựa công nghiệp cho các hệ thống robot, máy CNC và dây chuyền tự động hóa trên toàn quốc. Với nhiều năm kinh nghiệm thực tế, chúng tôi mang đến những giải pháp hiệu quả, phù hợp từng ứng dụng và từng loại robot.

Các dòng xích nhựa công nghiệp chuyên dụng cho robot

PT Việt Nam cung cấp các dòng xích cho robot:

• Xích linh hoạt 3D cho robot 6 trục

• Xích dạng tròn chống xoắn đa hướng

• Xích chịu nhiệt cho robot hàn

• Xích trọng lượng nhẹ cho robot gắp đặt tốc độ cao

• Xích bán kính uốn nhỏ cho khu vực cổ tay robot

Tất cả sản phẩm đều được sản xuất từ vật liệu bền, chịu va đập và được thiết kế để hoạt động ổn định trong chuyển động đa trục.

Giải pháp cho robot hàn, robot gắp đặt và dây chuyền tự động

Chúng tôi hiểu rằng mỗi loại robot có yêu cầu riêng:

• Robot hàn → cần độ bền nhiệt, chịu tia lửa

• Robot gắp đặt → ưu tiên trọng lượng nhẹ, chạy êm

• Robot lắp ráp → yêu cầu độ chính xác tín hiệu cao

• Robot trong dây chuyền tự động → cần độ bền lâu dài và tối ưu không gian

PT Việt Nam sẽ tư vấn đúng loại xích, đúng cấu hình, đúng kích thước để đảm bảo hiệu suất hoạt động tối ưu.

Tư vấn kỹ thuật về xích dẫn cáp, xích nhựa luồn dây điện

Đội ngũ kỹ thuật của PT Việt Nam hỗ trợ:

• Tư vấn chọn xích phù hợp chuyển động đa trục

• Bố trí điểm kẹp cáp và đường chạy dây theo layout dây chuyền tự động

• Gợi ý loại dây cảm biến, dây tín hiệu servo phù hợp

• Hỗ trợ lắp đặt đúng chuẩn và đảm bảo an toàn
