Giải pháp hệ thống dây dẫn cho khu vực nhiệt độ cao

Hiểu rõ yêu cầu môi trường nhiệt độ cao trong hệ thống dây dẫn

Trong các ngành công nghiệp nặng như luyện kim, đúc khuôn, cơ khí nặng, xi măng hoặc năng lượng, hệ thống dây dẫn phải hoạt động trong điều kiện nhiệt độ cao, rung động mạnh và tiếp xúc thường xuyên với kim loại nóng chảy, hơi dầu hoặc bụi hóa chất. Chính vì vậy, việc thiết kế và lựa chọn vật liệu dây dẫn phù hợp không chỉ là yêu cầu kỹ thuật, mà còn là yếu tố then chốt đảm bảo an toàn vận hành và độ bền hệ thống.

Đặc điểm môi trường: nhà máy luyện kim, cơ khí nặng, nhiệt độ > 200 °C

Trong các nhà máy luyện kim, khu vực lò nấu, sấy hoặc gia nhiệt có thể đạt tới 200–600 °C, thậm chí cục bộ còn cao hơn. Hệ thống dây trong những khu vực này thường đi qua các khung thép, ống dẫn khí nóng, hoặc gần máy móc sinh nhiệt.
Ngoài ra, nhà máy cơ khí nặng còn có thêm yếu tố rung động, bụi sắt và dầu mỡ – dễ gây ăn mòn hoặc làm hỏng lớp cách điện của dây dẫn thông thường. Vì vậy, các dây dẫn chuyên dụng chịu nhiệt và vật liệu bảo vệ cách nhiệt kép là lựa chọn bắt buộc.

Tác động của nhiệt độ cao tới dây dẫn

1. Lão hóa cách điện nhanh: Khi nhiệt độ vượt quá 90 °C, nhiều loại nhựa cách điện (PVC, PE) sẽ bị mềm, co rút và mất khả năng chịu điện.

2. Biến dạng cơ học: Dưới tác động nhiệt, dây dẫn bằng đồng hoặc nhôm có thể giãn nở – gây kéo căng, đứt gãy hoặc nới lỏng đầu nối.

3. Gia tăng nguy cơ cháy nổ: Trong môi trường có bụi kim loại hoặc hơi dầu, dây dẫn hở, cách điện kém có thể trở thành điểm phát nhiệt hoặc phóng điện.

4. Suy giảm hiệu suất truyền dẫn: Dây nóng làm tăng điện trở, dẫn đến tổn hao năng lượng và giảm hiệu suất hệ thống.

Những yếu tố này buộc kỹ sư phải thiết kế hệ thống dây chuyên biệt cho nhiệt độ cao, đảm bảo hoạt động ổn định và an toàn lâu dài.

Tiêu chuẩn và yêu cầu kỹ thuật khi thiết kế hệ thống ở nhiệt độ cao

Khi thiết kế hệ thống dây dẫn trong môi trường khắc nghiệt, các tiêu chuẩn kỹ thuật quốc tế và Việt Nam cần được tuân thủ nghiêm ngặt, ví dụ:

• IEC 60216, TCVN 6610-3: đánh giá độ bền nhiệt của vật liệu cách điện.

• TCVN 6610-5: tiêu chuẩn dây dẫn cách điện chịu nhiệt.

• IEC 60331: yêu cầu về khả năng chịu lửa của dây dẫn trong 180 phút.
  Kỹ sư cần tính toán thêm yếu tố tản nhiệt, thông gió, và độ giãn nở để đảm bảo các tuyến dây luôn trong giới hạn an toàn.

Lựa chọn vật liệu chịu nhiệt cho dây dẫn và hệ thống bảo vệ

Để đối phó với môi trường nhiệt độ cao, việc chọn vật liệu phù hợp là nền tảng của toàn bộ giải pháp. Một hệ thống bền vững không chỉ phụ thuộc vào lõi dẫn, mà còn ở lớp cách điện, lớp bảo vệ và phụ kiện hỗ trợ.

Vật liệu dẫn và cách điện chịu nhiệt cao

Hiện nay, các dây dẫn chịu nhiệt thường sử dụng vật liệu đặc biệt như:

• Lõi dẫn: đồng mạ niken, đồng mạ bạc, hợp kim đồng–thiếc có khả năng chịu nhiệt lên tới 600 °C.

• Cách điện: sử dụng vật liệu như PTFE (Teflon), mica, sợi thủy tinh, hoặc cao su silicone – đều có khả năng chịu nhiệt từ 180 °C đến hơn 400 °C.

• Vỏ bảo vệ: có thể bọc thêm lớp inox lưới hoặc ống chịu nhiệt để tránh va đập, tia lửa điện hoặc hóa chất.

Việc kết hợp nhiều lớp vật liệu giúp tăng độ bền và khả năng chống rò điện, đồng thời bảo vệ dây khỏi tác động cơ học.

Thiết kế cách điện kép và lớp bảo vệ thứ cấp

Cách điện kép là cấu trúc gồm hai lớp cách điện độc lập, giúp đảm bảo hệ thống vẫn an toàn ngay cả khi một lớp bị hư hỏng.
Cấu trúc này gồm:

• Lớp trong: chịu nhiệt chính, thường làm bằng PTFE hoặc silicone.

• Lớp ngoài: chịu cơ học, chống mài mòn, có thể dùng sợi thủy tinh bọc sơn chịu nhiệt.
  Ngoài ra, hệ thống còn có thể được bọc thêm lớp lưới kim loại hoặc ống thép bảo vệ để chống tia lửa, va đập hoặc động vật cắn phá.

Vật liệu bảo vệ thêm: ống bọc chịu nhiệt, sleeving sợi thủy tinh, khung giá đỡ cách nhiệt

Để đảm bảo tuyến dây hoạt động bền vững, kỹ sư thường bổ sung:

• Ống bọc chịu nhiệt: làm từ sợi thủy tinh tráng silicon, giúp chống cháy và cách điện.

• Sleeving bảo vệ dây: dạng ống mềm, co nhiệt, bảo vệ mối nối và đầu dây.

• Khung giá đỡ cách nhiệt: sử dụng vật liệu composite hoặc thép mạ, giúp dây không tiếp xúc trực tiếp với nguồn nhiệt.
  Kết hợp những yếu tố này sẽ giúp hệ thống đạt chuẩn vận hành ổn định trong môi trường công nghiệp khắc nghiệt.

Ảnh minh họa: Dây dẫn bọc sợi thủy tinh chịu nhiệt trong khu vực lò nung luyện kim

Giải pháp bảo vệ dây dẫn và quản lý tuyến dây trong môi trường khắc nghiệt

Khi dây dẫn được sử dụng trong khu vực nhiệt độ cao, việc bảo vệ và tổ chức tuyến dây là yếu tố quyết định tuổi thọ hệ thống.

Bảo vệ khỏi biến dạng nhiệt, rung động, hóa chất, bụi kim loại

Các nhà máy luyện kim và cơ khí nặng có nhiều yếu tố nguy hiểm: nhiệt độ cao, rung động từ máy ép hoặc búa thủy lực, và bụi kim loại nóng. Để bảo vệ dây, cần:

• Giữ khoảng cách an toàn tối thiểu 30 cm giữa dây và bề mặt sinh nhiệt.

• Lắp giá đỡ giảm chấn, giúp hấp thụ rung động và giảm lực kéo lên dây.

• Sử dụng ống luồn kín hoặc xích nhựa, ngăn bụi và hóa chất tiếp xúc trực tiếp với dây.

• Kiểm tra định kỳ: đo điện trở cách điện, kiểm tra hiện tượng chảy, sùi hoặc đổi màu của vỏ dây.

Ứng dụng phụ kiện hỗ trợ: xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện

Trong môi trường công nghiệp, việc gom và dẫn hướng dây một cách gọn gàng, an toàn là cực kỳ quan trọng. Công ty TNHH Công nghiệp PT Việt Nam cung cấp các dòng sản phẩm xích nhựa, xích nhựa cuốn cáp và xích nhựa luồn dây điện chuyên dụng, giúp bảo vệ dây khỏi va đập, rung động và nhiệt độ cao.

Lợi ích nổi bật của các loại xích nhựa này gồm:

• Chịu nhiệt độ cao và chống biến dạng, thích hợp dùng gần lò nung hoặc máy cán kim loại.

• Dẫn hướng ổn định, tránh dây bị xoắn, gãy hoặc rối trong quá trình vận hành máy móc.

• Giúp bảo trì dễ dàng: mở nắp từng khoang để thay dây mà không cần tháo rời toàn bộ tuyến.

Tổ chức tuyến dây hợp lý

Một tuyến dây tối ưu trong môi trường nhiệt độ cao nên được thiết kế theo các nguyên tắc:

• Đi song song với kết cấu thép, tránh băng qua vùng nhiệt hoặc luồng gió nóng.

• Phân tầng dây theo chức năng: dây nguồn, dây điều khiển, dây tín hiệu đi riêng để tránh nhiễu và tỏa nhiệt.

• Dùng xích nhựa cuốn cáp hoặc xích nhựa luồn dây điện ở các vị trí di động (máy ép, robot, cánh tay cơ khí), giúp dây dẫn luôn ổn định.

Thi công và vận hành hệ thống dây dẫn trong khu vực nhiệt độ cao – các bước thực hành

Một bản thiết kế đúng chuẩn sẽ chỉ thật sự phát huy hiệu quả nếu được thi công, lắp đặt và vận hành theo quy trình chuẩn kỹ thuật. Với các khu vực có nhiệt độ cao, mỗi chi tiết nhỏ trong quá trình thi công đều có thể ảnh hưởng trực tiếp đến tuổi thọ dây dẫn và độ an toàn hệ thống.

Quy trình thiết kế: khảo sát môi trường, phân tích nhiệt độ, lập sơ đồ tuyến dây

Trước khi bắt đầu thi công, cần tiến hành khảo sát môi trường nhiệt độ để xác định:

• Mức nhiệt tối đa từng khu vực.

• Vị trí tiếp xúc trực tiếp với nguồn nhiệt (lò, máy ép, ống dẫn khí nóng…).

• Hướng di chuyển khí nóng, dầu hoặc hơi ẩm.

Sau khi có dữ liệu, kỹ sư sẽ lập sơ đồ tuyến dây theo nguyên tắc:

• Tránh đi dây trực tiếp qua vùng có nhiệt độ vượt ngưỡng 200 °C.

• Ưu tiên các tuyến ngắn, thẳng, ít gấp khúc, giúp giảm lực kéo và tổn hao điện.

• Tính toán độ giãn nở nhiệt để bố trí phần dự phòng chiều dài dây, tránh căng cứng khi nhiệt độ thay đổi.

Một bản vẽ chi tiết không chỉ thể hiện tuyến dây mà còn mô tả vị trí giá đỡ, ống luồn, xích nhựa cuốn cáp và hộp bảo vệ, giúp đội thi công triển khai chính xác từng bước.

Thi công: lưu ý khi lắp đặt cách điện, ống bảo vệ, xích nhựa, khoảng cách an toàn

Trong điều kiện môi trường khắc nghiệt, kỹ thuật thi công cần tuân thủ nghiêm ngặt:

• Cắt và bọc dây bằng vật liệu chuyên dụng chịu nhiệt. Không nên hàn hoặc nối dây thông thường, mà phải sử dụng connector chống nhiệt, chống oxy hóa.

• Ống bảo vệ và xích nhựa phải được lắp cố định, song song kết cấu thép, cách tường hoặc sàn ít nhất 5 cm để đảm bảo lưu thông khí làm mát.

• Khi sử dụng xích nhựa luồn dây điện hoặc xích nhựa cuốn cáp, cần đảm bảo:

  • Bán kính uốn cong đúng theo hướng dẫn kỹ thuật.

  • Không để dây chiếm quá 60% tiết diện bên trong xích để tránh tích nhiệt.

  • Đặt ở vị trí dễ quan sát, tránh gần nguồn lửa hoặc khí nóng trực tiếp.

Đội thi công của Công ty TNHH Công nghiệp PT Việt Nam thường áp dụng phương pháp “chống nhiệt chủ động” bằng cách kết hợp vật liệu cách nhiệt kép + khung xích nhựa chịu nhiệt + giá đỡ composite, giúp dây vừa an toàn vừa dễ bảo trì.

Vận hành & bảo trì: kiểm tra định kỳ, đo cách điện, giám sát nhiệt độ

Sau khi hoàn thành lắp đặt, giai đoạn vận hành cần có kế hoạch kiểm tra định kỳ rõ ràng:

• Đo điện trở cách điện 3–6 tháng/lần để phát hiện sớm sự cố rò điện.

• Giám sát nhiệt độ vỏ dây bằng cảm biến hoặc camera nhiệt, nhất là tại khu vực gần lò nung.

• Kiểm tra cơ học: độ võng, độ căng của dây và tình trạng của xích nhựa cuốn cáp.

• Làm sạch định kỳ để loại bỏ bụi kim loại, dầu mỡ – nguyên nhân gây tăng nhiệt cục bộ.

Một hệ thống được bảo trì đúng quy trình có thể duy trì hoạt động ổn định hơn gấp 2–3 lần so với dây dẫn lắp đặt thông thường trong cùng điều kiện môi trường.

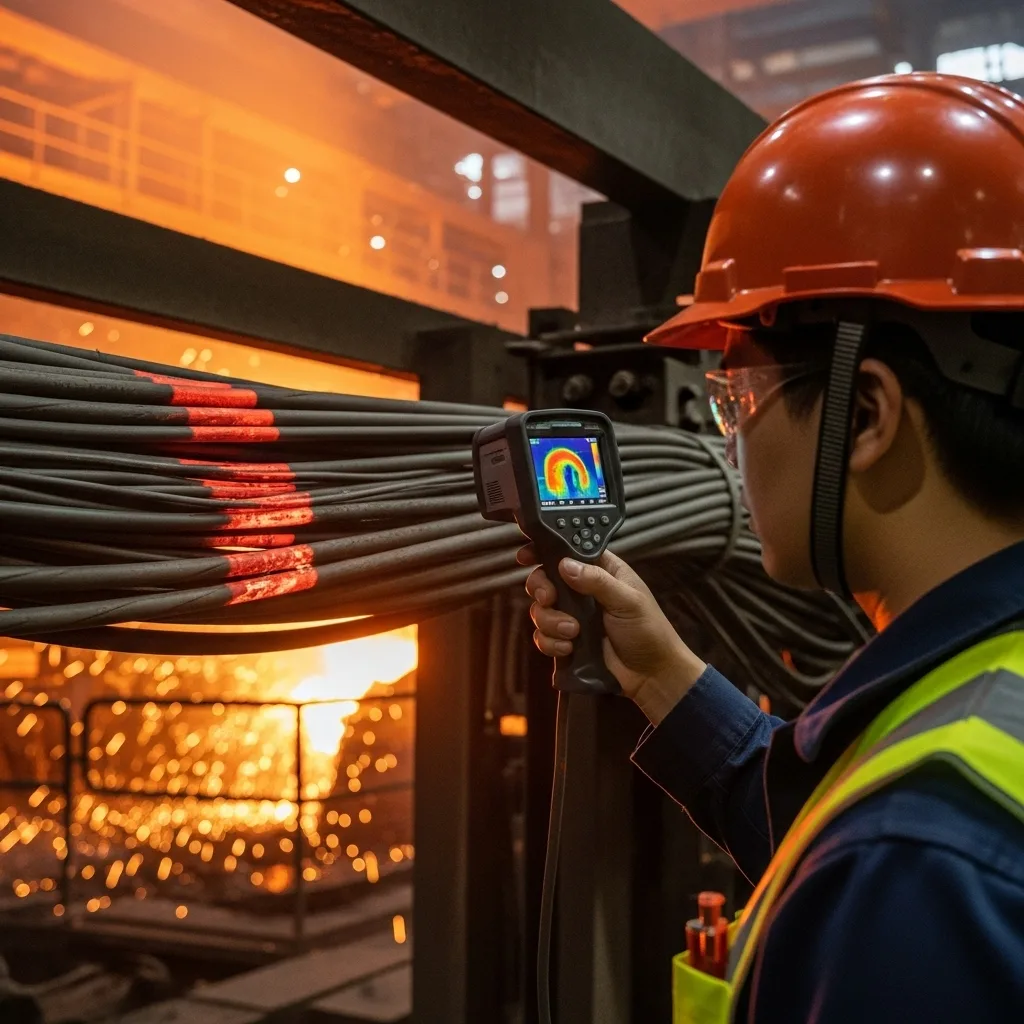

Ảnh minh họa: Kỹ sư kiểm tra nhiệt độ dây dẫn bằng camera nhiệt tại nhà máy luyện kim

Trường hợp ứng dụng thực tế và bài học kinh nghiệm

Ví dụ trong nhà máy luyện kim và cơ khí nặng

Tại các nhà máy luyện kim, dây dẫn phải hoạt động liên tục trong khu vực lò nung có nhiệt độ cao. Trong dự án thực tế, Công ty TNHH Công nghiệp PT Việt Nam đã triển khai hệ thống dây chịu nhiệt kết hợp ống bảo vệ sợi thủy tinh – xích nhựa cuốn cáp để gom dây theo tuyến song song trần.
Kết quả: nhiệt độ trung bình của dây giảm hơn 30%, tuổi thọ tăng gấp đôi so với trước khi cải tạo.

Tại xưởng cơ khí nặng, dây điều khiển robot và máy cán thường xuyên chịu tác động rung động mạnh. Việc lắp xích nhựa luồn dây điện giúp cố định tuyến dây, giảm mỏi cáp và ngăn đứt gãy tại điểm uốn.

Những lỗi thường gặp và cách khắc phục

1. Dây chảy cách điện do quá nhiệt:
   → Giải pháp: tăng lớp bảo vệ chịu nhiệt, thêm ống bọc hoặc thay vật liệu silicone bằng PTFE.

2. Dây bị gãy do rung động:
   → Giải pháp: sử dụng xích nhựa cuốn cáp có đệm giảm chấn, cố định đầu dây bằng khớp nối mềm.

3. Rò điện do nhiễm bụi kim loại:
   → Giải pháp: lắp đặt máng kín, thường xuyên vệ sinh, đo điện trở định kỳ.

Kinh nghiệm thực tế từ dự án của PT Việt Nam

• Luôn phân tầng dây hợp lý: dây nguồn – dây tín hiệu – dây điều khiển đi riêng, tránh chồng chéo.

• Dùng xích nhựa chịu nhiệt cho các vị trí cần linh hoạt (máy CNC, robot công nghiệp).

• Lập kế hoạch bảo trì 6 tháng/lần để kiểm tra và thay thế phụ kiện hỏng.

Nhờ áp dụng đồng bộ các giải pháp trên, nhiều khách hàng trong lĩnh vực cơ khí nặng, luyện kim và chế tạo khuôn mẫu đã giảm được 40% sự cố điện liên quan đến dây dẫn.

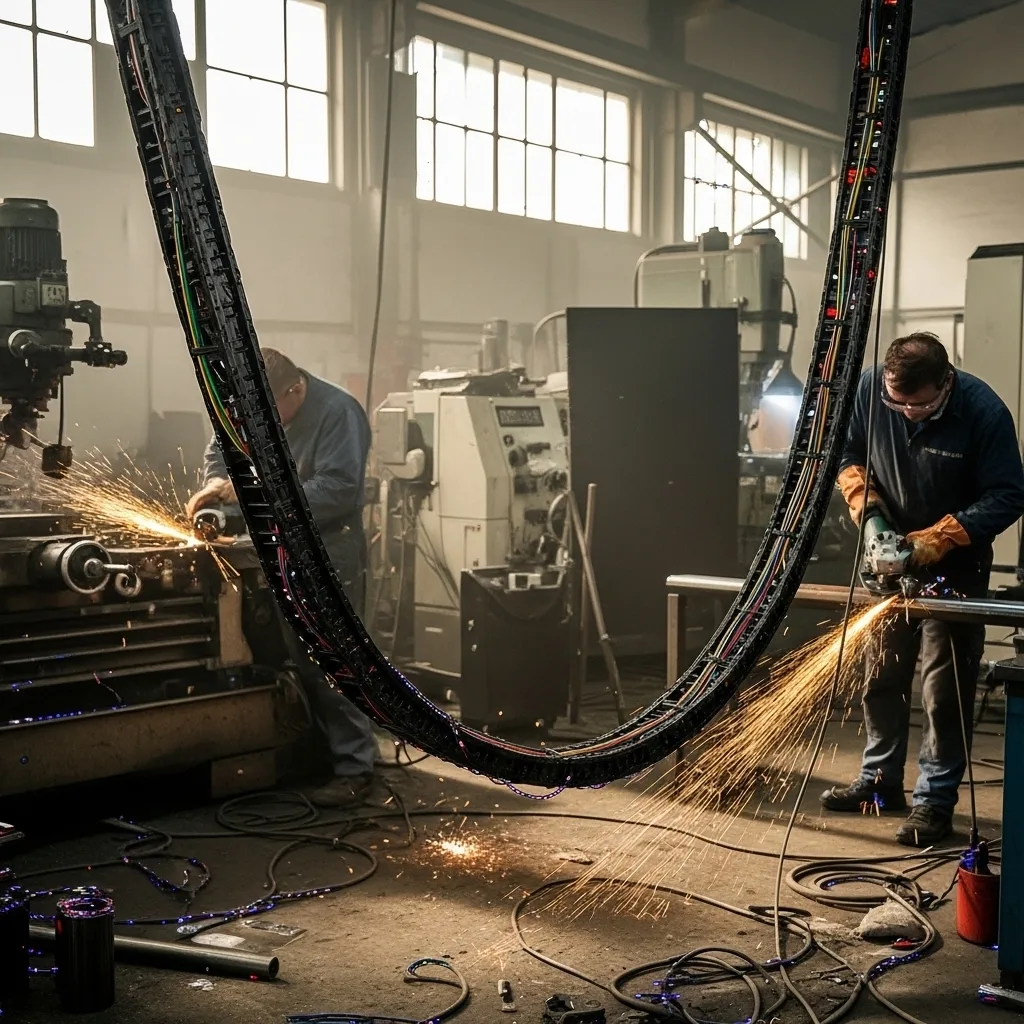

Ảnh minh họa: Hệ thống xích nhựa luồn dây điện chịu nhiệt trong xưởng cơ khí nặng

Dịch vụ & sản phẩm của Công ty TNHH Công nghiệp PT Việt Nam cho hệ thống dây dẫn nhiệt độ cao

Dịch vụ tư vấn, thiết kế và thi công hệ thống dây dẫn chịu nhiệt

Công ty TNHH Công nghiệp PT Việt Nam cung cấp dịch vụ trọn gói từ tư vấn – thiết kế – lắp đặt đến bảo trì hệ thống dây dẫn cho các khu vực nhiệt độ cao, môi trường khắc nghiệt.
Ưu điểm nổi bật:

• Khảo sát chuyên sâu môi trường sản xuất, đo đạc nhiệt độ và rung động thực tế.

• Thiết kế kỹ thuật chính xác, lựa chọn vật liệu chịu nhiệt phù hợp với từng phân khu.

• Thi công an toàn, tuân thủ tiêu chuẩn TCVN và IEC quốc tế.

• Bảo hành, bảo trì định kỳ với đội ngũ kỹ sư trực tiếp hỗ trợ.

Sản phẩm hỗ trợ: xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện

Các dòng xích nhựa công nghiệp do PT Việt Nam cung cấp được nhập khẩu từ thương hiệu uy tín, đáp ứng tiêu chuẩn chất lượng cao:

• Xích nhựa chịu nhiệt độ cao: sử dụng trong khu vực lò nung, máy đúc, hệ thống tự động hóa.

• Xích nhựa cuốn cáp: dùng cho thiết bị có chuyển động liên tục, giúp cáp vận hành ổn định và không xoắn rối.

• Xích nhựa luồn dây điện: bảo vệ dây khỏi bụi, hóa chất và va đập trong môi trường cơ khí nặng.

Mỗi sản phẩm đều được kiểm tra kỹ lưỡng, đảm bảo khả năng chịu nhiệt, chịu lực và tuổi thọ lâu dài.

Thông tin liên hệ

Nếu doanh nghiệp của bạn đang tìm giải pháp dây dẫn cho khu vực nhiệt độ cao, hãy liên hệ ngay với Công ty TNHH Công nghiệp PT Việt Nam để được tư vấn miễn phí:

• 📞 Hotline: 0946.945.188

• 🌐 Website: https://congnghieppt.com

Đội ngũ kỹ sư của chúng tôi sẽ khảo sát thực tế và đề xuất giải pháp vật liệu chịu nhiệt, cách điện kép và xích nhựa phù hợp nhất cho từng loại nhà máy.

Kết luận

Hệ thống dây dẫn trong khu vực nhiệt độ cao đòi hỏi sự hiểu biết sâu về vật liệu, tiêu chuẩn và giải pháp kỹ thuật. Bằng việc kết hợp vật liệu chịu nhiệt, cách điện kép và phụ kiện bảo vệ như xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện, doanh nghiệp có thể đảm bảo hiệu suất truyền dẫn, an toàn và độ bền tối ưu.

Với kinh nghiệm thực tế trong hàng trăm dự án công nghiệp, Công ty TNHH Công nghiệp PT Việt Nam luôn là đối tác đáng tin cậy, mang lại giải pháp toàn diện cho dây dẫn trong môi trường nhiệt độ cao – bền bỉ, an toàn, và hiệu quả.
