Giải pháp cách điện công nghiệp tối ưu và an toàn

Tầm quan trọng của cách điện công nghiệp

Khái niệm “cách điện công nghiệp” và vai trò trong nhà máy, hệ thống điều khiển

Cách điện công nghiệp là tổng hợp các giải pháp kỹ thuật nhằm ngăn chặn dòng điện rò rỉ, đảm bảo an toàn cho thiết bị, người vận hành và duy trì tính ổn định của hệ thống điện. Trong các nhà máy sản xuất, khu công nghiệp hay hệ thống tự động hóa, cách điện không chỉ đơn thuần là lớp vỏ bọc bên ngoài dây dẫn mà còn là yếu tố quyết định độ tin cậy, hiệu suất và tuổi thọ của thiết bị.

Một hệ thống cách điện tốt giúp:

• Giảm thiểu nguy cơ rò rỉ điện và chập mạch.

• Hạn chế tổn hao năng lượng trong quá trình truyền dẫn.

• Bảo vệ linh kiện điện tử nhạy cảm khỏi tác động của nhiệt độ, độ ẩm và nhiễu điện từ.

• Góp phần duy trì hiệu suất truyền tín hiệu ổn định, đặc biệt trong môi trường sản xuất tự động hóa.

ảnh minh họa: Hệ thống dây cáp cách điện trong nhà máy sản xuất

Những rủi ro nếu cách điện yếu

Khi hệ thống cách điện bị suy giảm, hậu quả có thể xảy ra ngay lập tức hoặc âm thầm tích tụ theo thời gian:

• Rò rỉ điện: Dòng điện thất thoát ra vỏ kim loại hoặc môi trường xung quanh gây nguy hiểm cho người thao tác.

• Chập mạch: Các điểm nối không được cách điện tốt có thể tạo tia lửa điện, gây cháy nổ.

• Nhiễu tín hiệu: Dây tín hiệu không được cách điện kỹ dễ bị nhiễu điện từ các thiết bị công suất lớn.

• Giảm tuổi thọ thiết bị: Lớp cách điện kém chịu nhiệt hoặc ẩm có thể lão hóa nhanh, dẫn đến phải thay thế sớm.

Theo khảo sát của IEC, hơn 40 % sự cố điện trong công nghiệp xuất phát từ hệ thống cách điện kém chất lượng hoặc không được kiểm định định kỳ. Điều này cho thấy tầm quan trọng của việc lựa chọn vật liệu, thiết kế và bảo trì đúng cách.

Kết nối giữa cách điện và hoạt động ổn định của hệ thống

Một dây chuyền sản xuất chỉ vận hành ổn định khi toàn bộ hệ thống điện được bảo vệ an toàn. Từ tủ điện điều khiển đến động cơ servo, mỗi điểm kết nối đều cần có giải pháp cách điện phù hợp với điện áp, dòng tải và điều kiện môi trường.

Ví dụ, trong các nhà máy dệt, độ ẩm cao có thể làm giảm khả năng cách điện của vật liệu PVC thông thường; trong khi ở môi trường nhiệt luyện, vật liệu chịu nhiệt cao như sợi thủy tinh hoặc silicon lại phát huy hiệu quả vượt trội. Chính vì vậy, việc hiểu rõ đặc tính môi trường và yêu cầu kỹ thuật là bước đầu tiên để xây dựng một giải pháp cách điện toàn diện.

Vật liệu cách điện và tiêu chí chọn lựa

Các loại vật liệu cách điện phổ biến trong công nghiệp

Tuỳ theo điều kiện làm việc và yêu cầu kỹ thuật, các loại vật liệu cách điện công nghiệp có thể chia thành 3 nhóm chính:

• Nhóm nhựa tổng hợp: gồm PVC, PE, PP, PTFE, có đặc tính nhẹ, dễ gia công, chịu ẩm và giá thành hợp lý.

• Nhóm cao su kỹ thuật: như cao su silicon, cao su nitrile (NBR) – chịu nhiệt cao, đàn hồi tốt, thích hợp cho dây dẫn di động.

• Nhóm sợi và vật liệu vô cơ: sợi thủy tinh, mica, gốm – có khả năng cách điện vượt trội trong môi trường nhiệt độ cao hoặc gần nguồn bức xạ.

Mỗi loại vật liệu đều có giới hạn làm việc riêng. Ví dụ, PVC chịu nhiệt đến 70 °C, PE đến 90 °C, trong khi mica có thể vượt 500 °C. Việc lựa chọn đúng vật liệu giúp đảm bảo độ bền điện môi và độ an toàn lâu dài cho hệ thống.

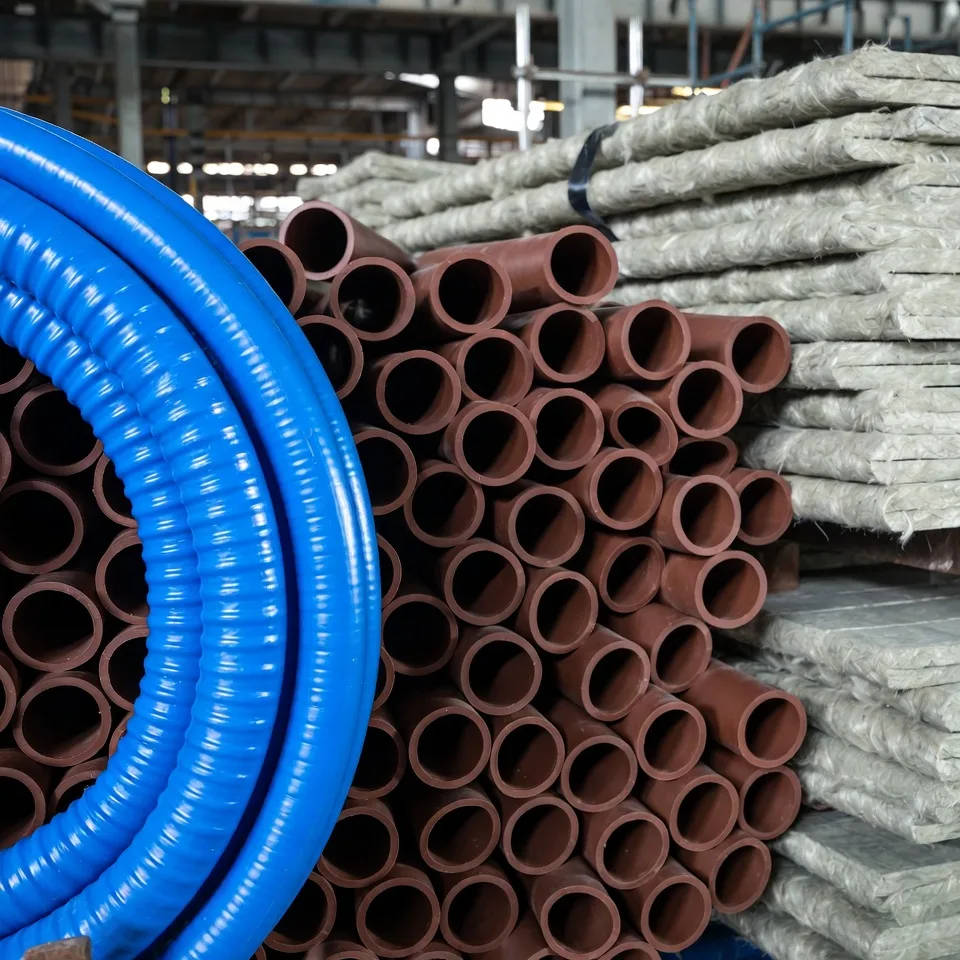

ảnh minh họa: Mẫu vật liệu cách điện công nghiệp gồm nhựa PVC, cao su silicon và sợi thủy tinh

Tiêu chí chọn vật liệu cách điện

Khi lựa chọn vật liệu cách điện cho hệ thống công nghiệp, kỹ sư cần dựa trên các tiêu chí sau:

• Điện trở cách điện (Insulation Resistance): Càng cao thì khả năng chống rò điện càng tốt.

• Độ bền điện môi (Dielectric Strength): Khả năng chịu điện áp trước khi bị đánh thủng.

• Khả năng chịu nhiệt: Phù hợp với môi trường làm việc (theo cấp nhiệt của IEC 60085).

• Khả năng chống ẩm và hóa chất: Đặc biệt quan trọng trong môi trường nhà máy thực phẩm, dược hoặc hóa chất.

• Tính linh hoạt và cơ tính: Cần xem xét khi dây cáp phải uốn cong, chuyển động liên tục.

Chọn sai vật liệu có thể khiến hệ thống mất an toàn hoặc chi phí bảo trì tăng cao. Vì vậy, kỹ sư thường ưu tiên vật liệu đạt chứng nhận UL hoặc IEC, đảm bảo tính ổn định và đồng bộ trong thiết kế.

Ví dụ ứng dụng thực tế

• PVC: Dùng trong hệ thống điện dân dụng và công nghiệp nhẹ.

• PE hoặc PP: Dành cho môi trường cần chống ẩm cao.

• Cao su silicon: Dùng cho dây di động, cáp robot, hoặc dây chịu nhiệt.

• Sợi thủy tinh: Phù hợp cho tủ điện gần lò nung, máy hàn.

Giải pháp toàn diện bảo vệ an toàn và phòng chống rò rỉ điện

Biện pháp cách điện cho hệ thống cáp, tủ điện và máy móc

Trong hệ thống công nghiệp, cách điện không chỉ giới hạn ở dây dẫn mà bao gồm toàn bộ chuỗi bảo vệ: từ tủ điện, dây cáp, máng cáp, cho đến phụ kiện cơ khí. Một trong những giải pháp ngày càng được sử dụng rộng rãi là kết hợp vật liệu cách điện với thiết bị bảo vệ cơ học như:

Ứng dụng “xích nhựa” và phụ kiện bảo vệ cáp

• Xích nhựa giúp cách ly và định hướng dây dẫn trong môi trường có chuyển động liên tục, đồng thời giảm nguy cơ rò điện khi cáp va chạm vào khung kim loại.

• Xích nhựa cuốn cáp dùng cho robot hoặc tay máy giúp dây điện không bị kéo căng, chống đứt gãy lớp cách điện.

• Xích nhựa luồn dây điện bảo vệ đường cáp cố định, hạn chế bụi, hơi dầu và độ ẩm xâm nhập.

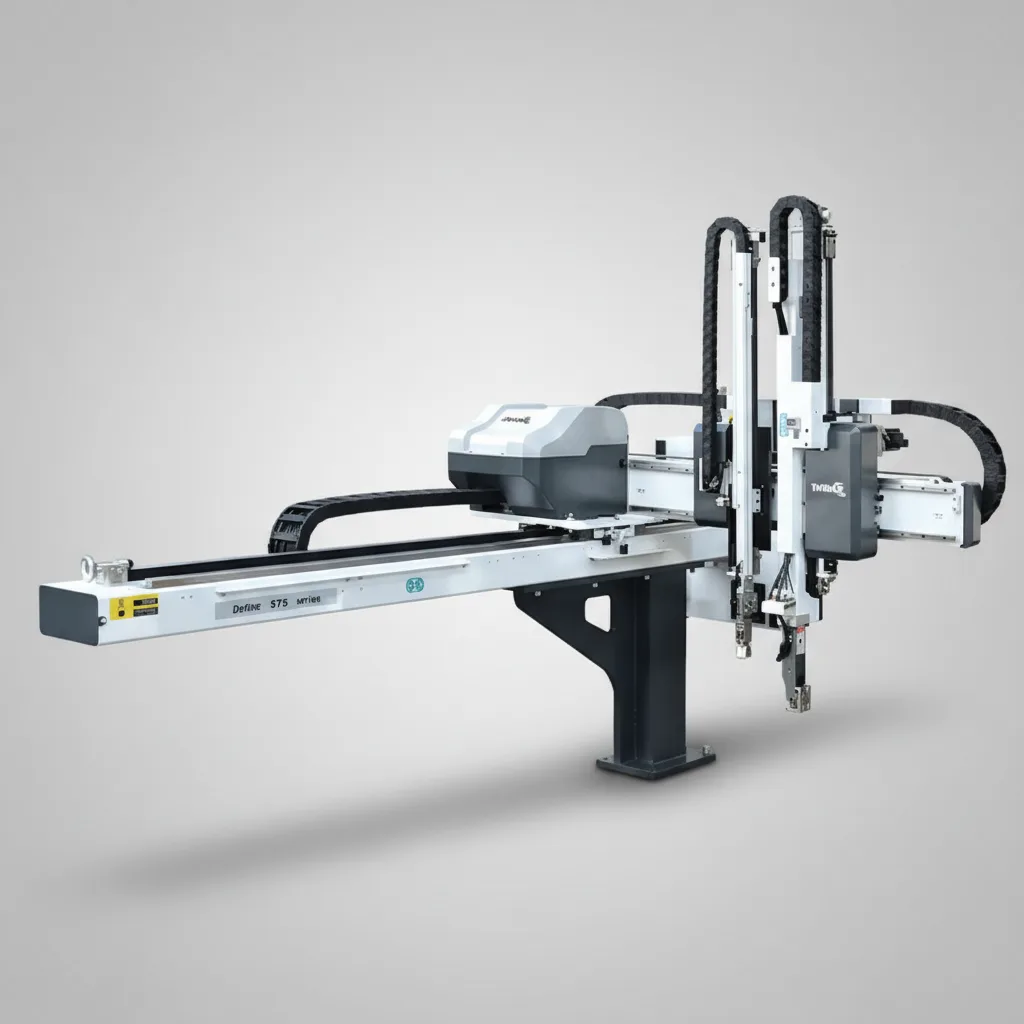

ảnh minh họa: Ứng dụng xích nhựa cuốn cáp trong hệ thống robot công nghiệp

Thiết lập lớp cách điện kép và lớp bảo vệ cơ học

Một hệ thống đạt tiêu chuẩn an toàn cần có lớp cách điện kép (Double Insulation), gồm:

• Lớp sơ cấp: trực tiếp bao quanh lõi dẫn điện.

• Lớp thứ cấp: lớp vỏ ngoài hoặc ống luồn bảo vệ.

Việc bổ sung lớp bọc chống ẩm và chống dầu giúp nâng cao tuổi thọ vật liệu, đặc biệt trong môi trường sản xuất cơ khí hoặc chế biến thực phẩm.

Công tác kiểm tra, bảo trì cách điện

Bảo trì định kỳ là yếu tố then chốt giúp hệ thống vận hành ổn định lâu dài. Các công việc cần thực hiện gồm:

• Đo điện trở cách điện bằng megohmmeter.

• Kiểm tra rò rỉ điện và độ kín của lớp bảo vệ.

• Theo dõi nhiệt độ làm việc của cáp và tủ điện.

• Thay thế kịp thời vật liệu bị nứt, lão hóa hoặc biến màu.

Tiêu chuẩn kỹ thuật và quy định quan trọng

Các tiêu chuẩn quốc tế về vật liệu cách điện

Để đảm bảo hiệu quả và độ an toàn tối đa, các vật liệu cách điện công nghiệp đều phải tuân thủ những tiêu chuẩn quốc tế nghiêm ngặt. Một số tiêu chuẩn được công nhận rộng rãi gồm:

• UL 1446 (Underwriters Laboratories): Xác định đặc tính nhiệt, cơ, điện và độ bền hóa chất của vật liệu cách điện trong “hệ thống cách điện tổng hợp” (Electrical Insulation System – EIS). Đây là tiêu chuẩn bắt buộc khi sản phẩm xuất khẩu sang thị trường Mỹ.

• IEC 60085: Phân loại cấp chịu nhiệt của vật liệu cách điện (Class A, B, F, H, C). Ví dụ, vật liệu Class F có thể hoạt động ổn định ở 155 °C, còn Class H chịu đến 180 °C.

• IEC 60216: Đánh giá tuổi thọ cách điện dựa trên khả năng chịu nhiệt lão hóa.

• ISO 6722 hoặc EN 50363: Áp dụng cho dây dẫn cách điện dùng trong môi trường rung động, dầu mỡ và hóa chất.

Tuân thủ các tiêu chuẩn này không chỉ giúp doanh nghiệp đảm bảo chất lượng kỹ thuật, mà còn tạo uy tín khi xuất khẩu hoặc tham gia chuỗi cung ứng toàn cầu.

Áp dụng tiêu chuẩn trong thiết kế và thi công hệ thống cách điện

Trong thực tế, các tiêu chuẩn quốc tế thường được chuyển hóa thành checklist kỹ thuật trong quá trình thiết kế và lắp đặt. Một số yêu cầu tiêu biểu:

• Vật liệu cách điện phải có chứng nhận UL hoặc IEC tương ứng với môi trường sử dụng.

• Lớp cách điện phải chịu được điện áp thử nghiệm gấp 1,5–2 lần điện áp vận hành thực tế.

• Nhiệt độ làm việc của vật liệu không vượt quá cấp chịu nhiệt được công bố.

• Dây tín hiệu và dây nguồn phải đi riêng, có lớp bảo vệ hoặc xích nhựa luồn dây điện tách biệt.

• Đầu nối, mối hàn và điểm đấu dây phải được bọc kín hoàn toàn bằng ống co nhiệt hoặc vật liệu tương đương.

Một hệ thống đạt tiêu chuẩn không chỉ an toàn cho người vận hành, mà còn giảm đáng kể chi phí bảo trì, nhờ hạn chế sự cố rò điện hoặc chập mạch.

Checklist tuân thủ kỹ thuật cách điện (tham khảo cho kỹ sư thi công)

• Lớp cách điện đạt độ dày tối thiểu theo IEC 60216.

• Điện trở cách điện đo bằng megohmmeter ≥ 10 MΩ.

• Sử dụng xích nhựa hoặc máng cáp khi dây đi qua khu vực có chuyển động hoặc rung.

• Không để dây dẫn hở, lớp cách điện bị nứt, trầy.

• Ghi nhãn rõ cấp chịu nhiệt, điện áp làm việc và ngày kiểm tra gần nhất.

Triển khai thực tế tại công trường cho hệ thống cách điện công nghiệp

Khảo sát hiện trạng

Trước khi thi công, kỹ sư cần khảo sát tổng thể hệ thống:

• Nhiệt độ, độ ẩm, môi trường hóa chất, bụi kim loại hoặc dầu mỡ.

• Khoảng cách giữa dây dẫn – vỏ kim loại – thiết bị khác.

• Hướng đi dây: cố định, bán linh hoạt hay di động liên tục.

Ví dụ, trong nhà máy cơ khí hoặc sản xuất robot, dây tín hiệu thường xuyên di chuyển, chịu ma sát và uốn cong, do đó phải kết hợp vật liệu cách điện chịu mỏi cơ học cao cùng phụ kiện như xích nhựa cuốn cáp để tránh hư hại.

ảnh minh họa: Khảo sát kỹ thuật trước khi lắp đặt hệ thống dây cáp cách điện công nghiệp

Thiết kế và lựa chọn giải pháp phù hợp

Sau khi khảo sát, đội ngũ kỹ thuật tiến hành:

1. Chọn vật liệu cách điện: Căn cứ vào cấp nhiệt, độ ẩm, điện áp, và môi trường.

2. Thiết kế đường đi dây: Dây nguồn, dây tín hiệu, dây điều khiển phải tách biệt; tránh chạy song song với ống kim loại chứa khí hoặc chất lỏng.

3. Sử dụng phụ kiện bảo vệ:

   • Xích nhựa: Bảo vệ dây khỏi mài mòn, va đập, đồng thời cách ly khỏi khung kim loại dẫn điện.

   • Xích nhựa cuốn cáp: Ứng dụng cho tay máy, robot, dây chuyền tự động, giúp dây điện di chuyển an toàn.

   • Xích nhựa luồn dây điện: Bảo vệ dây cố định, giữ gọn gàng, ngăn bụi và dầu công nghiệp xâm nhập.

Nhờ áp dụng đúng thiết kế và phụ kiện, hệ thống vừa đảm bảo cách điện tốt, vừa đạt độ bền cơ học cao, giảm tối đa rủi ro hư hại trong vận hành.

ảnh minh họa: Ứng dụng xích nhựa luồn dây điện bảo vệ dây tín hiệu trong tủ điều khiển

Bảo trì và kiểm tra định kỳ

Sau khi hệ thống được đưa vào sử dụng, công tác bảo trì cách điện cần được tiến hành định kỳ 6–12 tháng/lần, gồm:

• Đo điện trở cách điện bằng thiết bị chuyên dụng (megger 1000 V – 2500 V).

• Kiểm tra hiện tượng rò rỉ: dùng đồng hồ đo dòng rò (leakage current tester).

• Quan sát trực quan: phát hiện nứt, cháy xém hoặc lớp cách điện bị bong.

• Làm sạch bề mặt dây và tủ điện, tránh bụi, dầu mỡ hoặc hơi ẩm bám lâu ngày.

Các chỉ số đo đạc cần được lưu lại trong hồ sơ bảo trì để theo dõi xu hướng suy giảm của vật liệu và có kế hoạch thay thế kịp thời.

Kết luận

Trong môi trường sản xuất hiện đại, cách điện công nghiệp không chỉ là yêu cầu kỹ thuật cơ bản mà còn là yếu tố quyết định sự an toàn và hiệu quả vận hành của toàn bộ hệ thống.
Một giải pháp cách điện tối ưu cần được xây dựng dựa trên ba nền tảng:

1. Vật liệu cách điện chất lượng cao – đạt tiêu chuẩn quốc tế.

2. Thiết kế kỹ thuật hợp lý, tuân thủ tiêu chuẩn IEC & UL.

3. Phụ kiện bảo vệ đồng bộ như xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện để duy trì độ bền cơ học và ngăn ngừa rò điện.
