Giải pháp bố trí dây cho máy đóng gói tốc độ cao

Đặc thù của hệ thống máy đóng gói tốc độ cao

Trong ngành sản xuất công nghiệp hiện đại, máy đóng gói (packaging machine) là thiết bị không thể thiếu, đảm bảo quá trình bao gói sản phẩm diễn ra nhanh, chính xác và tự động. Các dây chuyền này thường hoạt động liên tục 24/7, với tốc độ xử lý hàng trăm – thậm chí hàng nghìn sản phẩm mỗi phút.

Điều đó đặt ra yêu cầu cực kỳ khắt khe đối với hệ thống dây điện, dây tín hiệu và ống dẫn khí – vốn là “mạch máu” điều khiển toàn bộ máy. Nếu bố trí dây sai, chỉ một điểm gập, xoắn hoặc rung nhẹ cũng có thể khiến máy dừng đột ngột, làm gián đoạn sản xuất.

Định nghĩa và yêu cầu của máy đóng gói tốc độ cao

Máy đóng gói tốc độ cao là hệ thống tự động hóa có khả năng thực hiện đồng thời nhiều chuyển động:

• Cấp sản phẩm, nạp bao bì, niêm phong, cắt dán, dán nhãn, v.v.

• Các cơ cấu cơ khí (trục X, Y, Z, servo motor, đầu cắt, tay gắp) hoạt động liên tục và đồng bộ.

• Tốc độ cao đòi hỏi độ chính xác truyền tín hiệu tuyệt đối và khả năng chịu rung, chịu nhiệt của dây.

Hệ thống này thường gồm nhiều cảm biến, mô tơ, bộ điều khiển PLC, van khí nén, tất cả được kết nối bằng mạng dây dày đặc – di chuyển liên tục theo các cụm cơ cấu.

Ảnh minh họa: Hệ thống dây trong máy đóng gói tốc độ cao – bố trí dọc thân và trục chuyển động

Tác động của tốc độ và không gian tới việc bố trí dây

Máy đóng gói có tốc độ chu kỳ ngắn, trung bình chỉ vài mili-giây, khiến dây phải:

• Chuyển động liên tục, uốn gập lặp lại hàng trăm nghìn lần/ngày.

• Làm việc trong không gian cực kỳ hẹp, xen kẽ giữa trục quay, rãnh trượt và vỏ máy.

• Chịu rung, chịu nhiệt và va đập nhẹ, đặc biệt tại các vị trí gấp khúc.

Nếu dây bố trí không hợp lý, hậu quả thường gặp gồm:

• Gãy lõi dẫn do uốn quá bán kính.

• Trượt hoặc cọ xát vào khung máy, gây mòn vỏ dây.

• Rối dây, xoắn chéo làm sai hành trình servo.

Do đó, thiết kế và bố trí dây trong máy đóng gói cần tuân theo nguyên tắc cơ học chặt chẽ, đồng thời đảm bảo tính thẩm mỹ và dễ bảo trì.

Nguyên tắc bố trí dây hiệu quả cho thiết bị chuyển động nhanh

Bố trí dây cho dây chuyền đóng gói tốc độ cao không đơn thuần là sắp xếp, mà là kỹ thuật tối ưu quỹ đạo và lực tác động để dây di chuyển êm, gọn, không bị xoắn hoặc gãy.

Thiết kế quỹ đạo dây ngắn, thẳng và tránh gập khúc

Nguyên tắc đầu tiên là: đường đi của dây càng ngắn – hiệu suất càng cao.

• Dây càng dài, điện trở càng tăng, tín hiệu điều khiển càng dễ trễ.

• Quãng đường dài khiến dây dễ dao động, dẫn đến rung và mỏi cơ học.

Giải pháp:

• Dẫn dây theo trục chuyển động tự nhiên của cụm cơ khí, hạn chế bẻ góc 90°.

• Sử dụng bán kính uốn ≥ 10 lần đường kính dây, tránh đứt lõi hoặc hỏng vỏ.

• Tách riêng nhóm dây điện và dây tín hiệu để tránh nhiễu điện từ (EMI).

• Dây tín hiệu servo nên được bọc lưới chống nhiễu hoặc đặt trong xích nhựa cuốn cáp để giữ cố định khi máy vận hành ở tốc độ cao.

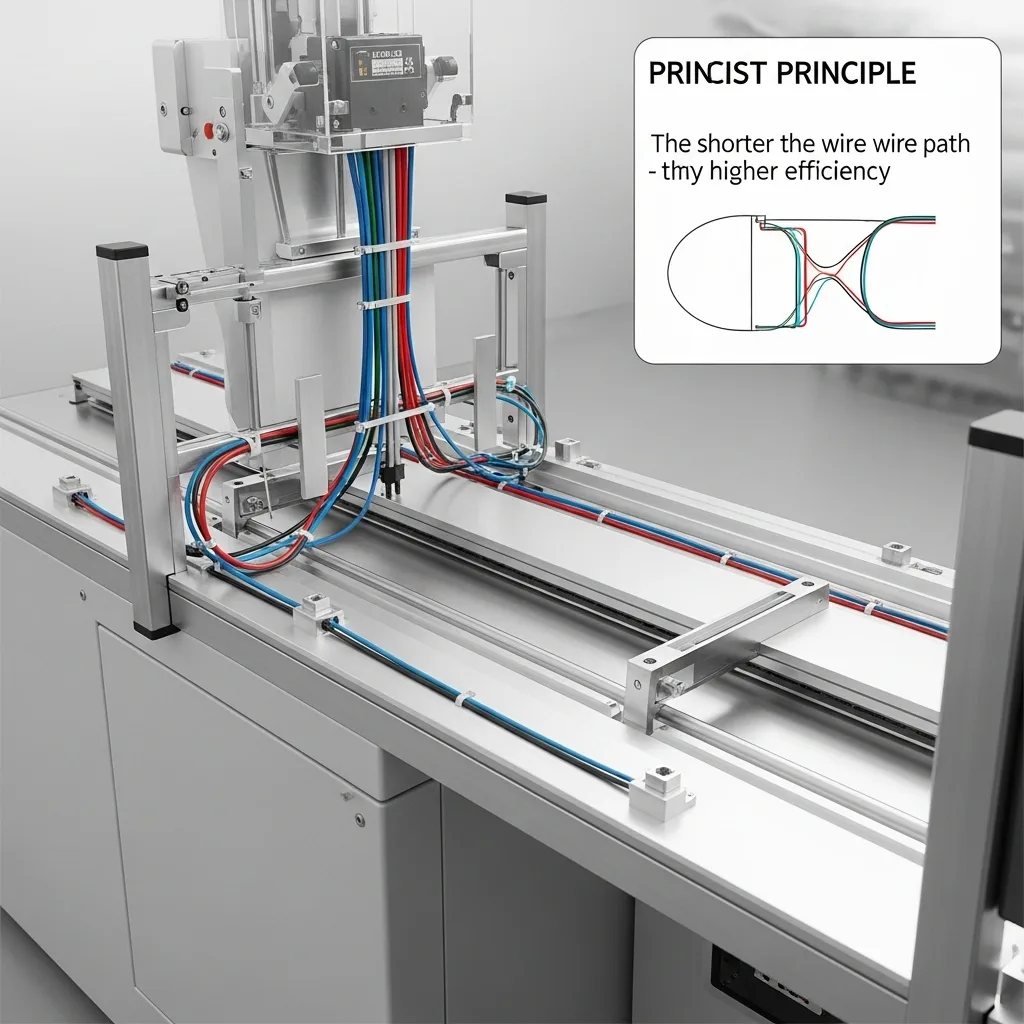

Ảnh minh họa: Nguyên tắc bố trí dây trong không gian trục chuyển động của máy đóng gói

Chọn đường dẫn và không gian bố trí gọn nhẹ

Trong thiết kế máy đóng gói, diện tích dành cho hệ thống dây thường rất hạn chế.
Vì vậy, kỹ sư cần tối ưu từng centimet:

• Tận dụng không gian song song trục chuyển động (thay vì đặt dây chồng lên nhau).

• Bố trí dây chạy dọc khung máy, tránh đường di chuyển của cơ cấu tay gắp hoặc bàn đỡ.

• Cố định dây bằng kẹp hoặc thanh giữ định vị ở khoảng cách 300–400 mm.

• Sử dụng ống luồn dây mềm hoặc xích nhựa dẫn hướng để bảo vệ dây khỏi va chạm và rung động.

Không gian bố trí hợp lý không chỉ giúp máy gọn nhẹ, dễ vệ sinh, mà còn giảm nguy cơ hỏng dây trong môi trường có bụi, dầu hoặc hơi nước.

Cách bảo vệ dây và tăng độ bền cho máy đóng gói

Trong các máy đóng gói tốc độ cao, dây di chuyển liên tục với tần suất lớn. Việc bảo vệ dây đúng cách sẽ kéo dài tuổi thọ của toàn hệ thống:

• Sử dụng xích nhựa (drag chain) để cố định và dẫn hướng dây.
  → Giúp dây di chuyển êm, không bị kéo căng hoặc xoắn khi cơ cấu hoạt động liên tục.

• Thiết kế điểm cố định linh hoạt: cho phép dây tự do giãn – co trong hành trình.

• Tách vùng nhiệt – vùng rung: tránh để dây gần bộ phận gia nhiệt, dao cắt hoặc trục servo tốc độ cao.

• Bọc dây bằng ống bảo vệ chịu nhiệt hoặc chống dầu.

Các kỹ sư tại Công ty TNHH Công nghiệp PT Việt Nam khuyến nghị sử dụng xích nhựa cuốn cáp hoặc xích nhựa luồn dây điện, vì đây là giải pháp được ứng dụng rộng rãi trong ngành bao bì, giúp ổn định chuyển động và bảo vệ dây tối ưu ngay cả khi máy chạy ở tốc độ cực cao.

Các giải pháp kỹ thuật cho bố trí dây trong máy đóng gói

Đối với máy đóng gói tốc độ cao, hệ thống dây cần được thiết kế động – gọn – bền – dễ bảo trì. Dưới đây là ba nhóm giải pháp kỹ thuật đã được chứng minh hiệu quả trong ngành cơ điện và tự động hóa.

1. Sử dụng hệ dẫn hướng chuyên dụng bằng xích nhựa

Xích nhựa (Drag Chain) là giải pháp phổ biến nhất hiện nay cho hệ thống dây trong các máy đóng gói, robot và băng tải.

• Công dụng chính:

  • Dẫn hướng dây theo quỹ đạo chuyển động của máy.

  • Hạn chế gập, xoắn hoặc va chạm giữa các đoạn dây.

  • Phân tách nhóm dây điện – dây tín hiệu – ống khí một cách gọn gàng.

• Các loại phổ biến:

  • Xích nhựa cuốn cáp: phù hợp với các trục chuyển động liên tục, hành trình dài.

  • Xích nhựa luồn dây điện: sử dụng cho khu vực cố định, giúp dây không bị rung hoặc xoắn khi vận hành.

  • Xích nhựa mở nắp: thuận tiện cho việc bảo trì hoặc thay dây nhanh chóng.

Ảnh minh họa: Bố trí xích nhựa dẫn hướng trong máy đóng gói tốc độ cao

Ưu điểm vượt trội:

• Tăng tuổi thọ dây lên 3–5 lần so với dẫn dây tự do.

• Giảm rung, giảm tiếng ồn.

• Dễ dàng vệ sinh và bảo trì trong môi trường nhiều bụi hoặc dầu mỡ.

Công ty TNHH Công nghiệp PT Việt Nam cung cấp đầy đủ các dòng xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện với khả năng chịu nhiệt, chịu lực và thiết kế linh hoạt phù hợp mọi loại máy đóng gói từ nhỏ đến quy mô công nghiệp.

2. Thiết kế kẹp và cố định dây chống rung lắc

Ở tốc độ vận hành cao, dao động cơ học dễ khiến dây bị rung hoặc bật khỏi vị trí. Để khắc phục, kỹ sư cần:

• Cố định dây tại điểm đầu và cuối hành trình bằng kẹp cao su mềm hoặc thanh giữ bằng thép không gỉ.

• Bổ sung con lăn đỡ dây ở các vị trí đổi hướng đột ngột để giảm lực uốn.

• Giữ khoảng cách đều giữa các đoạn dây (tối thiểu 150–200 mm) để tránh chồng chéo.

• Sử dụng khung dẫn hướng kín hoặc xích nhựa dạng rãnh tại khu vực có tốc độ cao trên 100 m/phút.

Giải pháp này giúp dây di chuyển ổn định, không rung lắc khi dây chuyền nhanh – chuyển động liên tục, đồng thời giảm tải cho đầu nối và ổ trượt servo.

3. Tích hợp kiểm tra định kỳ và cảm biến giám sát

Hệ thống máy đóng gói hiện đại có thể tích hợp cảm biến phát hiện biến dạng hoặc đứt dây ngay trong PLC điều khiển.
Một số công nghệ được ứng dụng:

• Cảm biến tiệm cận: phát hiện dây bị lệch ra khỏi rãnh.

• Cảm biến nhiệt: cảnh báo khi dây quá nóng do ma sát.

• Hệ thống camera hoặc AI Vision: giám sát chuyển động dây trong cụm trục servo.

Tích hợp kiểm tra tự động giúp doanh nghiệp phát hiện sớm hư hỏng, tránh dừng máy đột xuất – điều tối quan trọng trong dây chuyền đóng gói tốc độ cao.

Hướng dẫn kiểm tra và bảo trì định kỳ cho bố trí dây

Checklist kiểm tra kỹ thuật

Để đảm bảo hệ thống dây hoạt động ổn định, doanh nghiệp của bạn có thể áp dụng checklist sau trong quá trình bảo trì:

Ảnh minh họa: Kỹ thuật viên kiểm tra định kỳ hệ thống dây trong máy đóng gói tự động

Lập kế hoạch bảo trì – giảm thời gian dừng máy

Một dây chuyền đóng gói tốc độ cao không thể dừng quá lâu, vì vậy việc bảo trì dự phòng cần được lập kế hoạch khoa học:

• Xây dựng sơ đồ bố trí dây rõ ràng: ghi chú từng tuyến dây, vị trí rãnh dẫn và mã số xích nhựa.

• Chuẩn bị dây và phụ kiện dự phòng: để thay thế nhanh khi phát hiện dây bị mòn.

• Kết hợp kiểm tra bằng camera hoặc cảm biến rung: theo dõi dao động dây trong quá trình vận hành.

• Lên lịch bảo trì định kỳ: tối thiểu 3 tháng/lần cho hệ thống chạy tốc độ cao, 6 tháng/lần với máy đóng gói tốc độ trung bình.

Nhờ kế hoạch bảo trì chủ động, doanh nghiệp có thể giảm 70% thời gian dừng máy và tăng tuổi thọ dây dẫn tới 2–3 năm so với vận hành thông thường.

Mẹo vận hành nhanh – nâng hiệu suất máy

• Giữ khu vực dây và xích sạch bụi, không dầu mỡ, đặc biệt trong dây chuyền bao bì thực phẩm.

• Sử dụng xích nhựa có nắp mở để vệ sinh nhanh mà không cần tháo rời.

• Khi thay dây, luôn tuân thủ bán kính uốn tối thiểu do nhà sản xuất khuyến nghị.

• Dùng mã màu phân biệt dây điện, dây tín hiệu, ống khí để dễ bảo trì.

Kết luận và lời khuyên chuyên gia

Tóm tắt giải pháp bố trí dây hiệu quả trong máy đóng gói

• Bố trí dây ngắn – thẳng – không gập khúc.

• Bảo vệ dây bằng xích nhựa hoặc ống dẫn hướng chịu tốc độ cao.

• Cố định chắc hai đầu dây, tránh rung lắc.

• Kiểm tra định kỳ và bảo trì chủ động để duy trì hiệu suất ổn định.

Khuyến nghị cho doanh nghiệp trong ngành nội thất & công nghiệp bao bì

Với các doanh nghiệp sản xuất nội thất hoặc nhà máy đóng gói linh kiện, nơi các hệ thống tự động hóa được sử dụng ngày càng nhiều, việc bố trí dây đúng kỹ thuật giúp:

• Giảm rủi ro dây đứt, dây trượt, cháy mô tơ.

• Tối ưu không gian trong máy và đảm bảo an toàn cho người vận hành.

• Duy trì năng suất ổn định, giảm chi phí bảo trì.

Công ty TNHH Công nghiệp PT Việt Nam là đơn vị chuyên cung cấp các giải pháp dẫn hướng và bảo vệ dây công nghiệp, bao gồm:

• Xích nhựa chịu tốc độ cao,

• Xích nhựa cuốn cáp,

• Xích nhựa luồn dây điện– tất cả đều đạt tiêu chuẩn cơ khí châu Âu, phù hợp cho máy đóng gói, robot công nghiệp, CNC và dây chuyền tự động.
