Cách tối ưu bố cục dây trong thiết bị công nghệ cao

Giới thiệu về tầm quan trọng của bố cục dây trong thiết bị công nghệ cao

Trong các thiết bị công nghệ cao ngày nay, từ máy tự động, robot công nghiệp cho đến hệ thống điện tử vi điều khiển, bố cục dây là yếu tố có tác động trực tiếp đến hiệu suất, độ ổn định và tuổi thọ của toàn hệ thống. Dù thường bị xem là “chi tiết nhỏ”, nhưng với các kỹ sư cơ điện chuyên nghiệp, việc bố trí, sắp xếp và cố định dây đóng vai trò như mạch máu trong cơ thể thiết bị.

Một bố cục dây hợp lý không chỉ giúp hệ thống điện tử hoạt động ổn định mà còn đảm bảo an toàn điện, giảm nhiễu tín hiệu và hỗ trợ bảo trì dễ dàng. Trong các thiết bị công nghệ cao – nơi hàng trăm dây nguồn, dây tín hiệu và dây điều khiển cùng tồn tại trong không gian hạn chế – việc sắp xếp có hệ thống là bắt buộc.

Kỹ sư cơ điện chính là người chịu trách nhiệm chính trong việc thiết kế bố cục dây. Họ phải kết hợp hiểu biết về cơ khí, điện tử và tiêu chuẩn kỹ thuật để đạt được cấu trúc dây vừa gọn gàng vừa linh hoạt, không ảnh hưởng đến khả năng vận hành của các bộ phận khác.

Một bố cục dây tối ưu mang lại những lợi ích cụ thể:

• Đảm bảo truyền dẫn tín hiệu chính xác, tránh nhiễu điện từ giữa các dây.

• Tăng độ tin cậy và hiệu quả vận hành của thiết bị.

• Giảm thời gian lắp đặt và bảo trì nhờ cấu trúc có tổ chức.

• Nâng cao thẩm mỹ công nghiệp, yếu tố quan trọng trong thiết bị công nghệ cao xuất khẩu hoặc trình bày tại showroom kỹ thuật.

Những thách thức khi bố cục dây trong hệ thống điện tử hiện đại

Thiết bị công nghệ cao đòi hỏi mật độ linh kiện lớn, cấu trúc phức tạp và hoạt động ở tần số cao. Chính vì vậy, việc bố trí dây dẫn bên trong đòi hỏi sự chính xác tuyệt đối.

Nhiễu điện và tín hiệu sai lệch

Các dây tín hiệu thường mang dòng điện rất nhỏ, dễ bị ảnh hưởng bởi trường điện từ từ dây nguồn hoặc motor lân cận. Nếu bố cục dây không hợp lý, tín hiệu có thể bị méo, gây lỗi trong truyền thông giữa các vi điều khiển hoặc cảm biến.
Ví dụ: một dây tín hiệu cảm biến nhiệt bị đặt song song quá gần dây nguồn motor có thể gây sai số vài độ C trong phép đo. Với hệ thống điện tử điều khiển tự động, sai số nhỏ như vậy cũng có thể dẫn đến lỗi toàn chu trình.

Không gian hạn chế và yêu cầu cấu trúc linh hoạt

Các thiết bị công nghệ cao thường có kích thước nhỏ gọn, không gian bên trong hạn chế. Điều này khiến kỹ sư cơ điện phải tính toán kỹ từng đường đi dây, sao cho cấu trúc linh hoạt và dễ tháo lắp.
Trong robot hoặc máy CNC, dây cần di chuyển theo nhiều hướng mà vẫn đảm bảo không bị xoắn, gãy hoặc rối. Vì thế, việc ứng dụng xích nhựa hay xích nhựa cuốn cáp là giải pháp phổ biến, giúp dây có hành trình di chuyển ổn định, không bị kéo căng quá mức.

Tiêu chuẩn kỹ thuật và yêu cầu an toàn

Các thiết bị công nghệ cao luôn phải tuân thủ tiêu chuẩn kỹ thuật quốc tế như CE, UL, hoặc ISO 9001. Những tiêu chuẩn này quy định rõ ràng về:

• Cự ly giữa dây tín hiệu và dây nguồn.

• Bán kính uốn cong tối thiểu cho từng loại dây.

• Mức độ bảo vệ IP (chống bụi, chống nước).

• Quy trình cố định và đánh dấu dây.

Nếu không tuân thủ, thiết bị không chỉ dễ hỏng mà còn không đủ điều kiện xuất khẩu hoặc lắp đặt trong môi trường công nghiệp nghiêm ngặt.

Nguyên tắc thiết kế bố cục dây hiệu quả

Để đảm bảo bố cục dây đạt tối ưu cả về kỹ thuật và thẩm mỹ, kỹ sư cần nắm rõ các nguyên tắc sau:

1. Phân loại và tách biệt nhóm dây

Một hệ thống điện tử thường bao gồm nhiều loại dây khác nhau: dây nguồn, dây tín hiệu, dây điều khiển, dây mạng. Mỗi nhóm dây có yêu cầu riêng về cách bố trí.

• Dây nguồn: cần tránh xa dây tín hiệu để giảm nhiễu điện từ.

• Dây tín hiệu: ưu tiên đường đi ngắn, có lớp chống nhiễu và cố định chắc chắn.

• Dây điều khiển: nên đi theo tuyến song song, có mã màu rõ ràng để dễ nhận diện khi bảo trì.

Việc phân nhóm giúp dễ dàng truy vết và thay thế dây trong tương lai, đồng thời giảm nguy cơ lỗi chéo tín hiệu.

2. Áp dụng cấu trúc linh hoạt khi thiết kế đường dây

Khi không gian lắp đặt hạn chế, kỹ sư cần sử dụng cấu trúc linh hoạt để vừa bảo vệ dây, vừa đảm bảo khả năng di chuyển. Giải pháp được ưa chuộng hiện nay là:

• Ống xoắn bảo vệ dây: thích hợp cho khu vực ít chuyển động.

• Máng cáp hoặc khung nhựa: giữ dây thẳng, thẩm mỹ và gọn gàng.

• Xích nhựa cuốn cáp: cho phép dây di chuyển cùng thiết bị mà không bị rối hoặc đứt gãy.

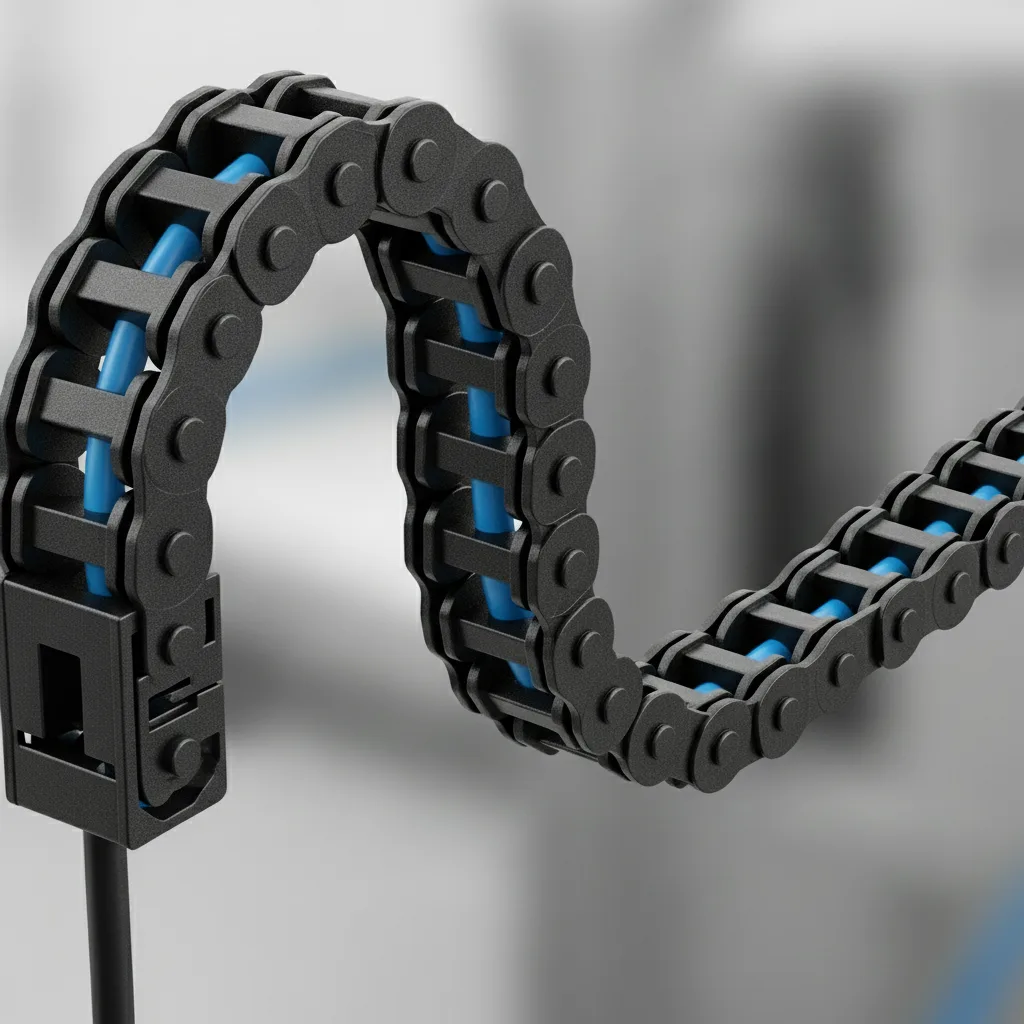

Xích nhựa cuốn cáp giúp dây tín hiệu di chuyển an toàn trong robot tự động

Nhờ cấu trúc linh hoạt, dây có thể hoạt động trong hành trình dài, giảm ma sát, đồng thời giữ nguyên độ bền điện và cơ học.

3. Tuân thủ tiêu chuẩn kỹ thuật trong bố trí

Một bố cục dây đạt chuẩn kỹ thuật không chỉ đẹp mắt mà còn nâng cao độ tin cậy hệ thống. Các quy tắc cần tuân thủ bao gồm:

• Giữ khoảng cách tối thiểu 50mm giữa dây nguồn và dây tín hiệu.

• Không uốn dây quá bán kính 6 lần đường kính lõi.

• Dây phải được cố định bằng kẹp hoặc giá đỡ cách nhau không quá 40 cm.

• Dây đi qua khu vực chuyển động cần có xích nhựa luồn dây điện để bảo vệ.

Việc tuân thủ các tiêu chuẩn này giúp giảm hư hỏng và duy trì hiệu suất ổn định trong suốt vòng đời thiết bị.

Giải pháp thực tiễn: ứng dụng xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện

Để đạt được bố cục dây tối ưu trong các thiết bị công nghệ cao, các kỹ sư cơ điện hiện nay đang áp dụng ngày càng nhiều các giải pháp cơ khí thông minh – trong đó nổi bật nhất là xích nhựa kỹ thuật. Đây là công cụ không thể thiếu giúp bảo vệ dây trong môi trường có chuyển động liên tục hoặc điều kiện làm việc khắc nghiệt.

Khi nào nên sử dụng xích nhựa?

Xích nhựa (còn gọi là cable drag chain) được dùng trong các trường hợp:

• Dây phải di chuyển liên tục theo hành trình máy (robot, máy CNC, thiết bị đóng gói).

• Dây cần được bảo vệ khỏi ma sát, dầu mỡ hoặc bụi kim loại.

• Hệ thống cần giấu dây an toàn để đảm bảo thẩm mỹ và giảm rối.

Trong hệ thống điện tử hiện đại, việc sử dụng xích nhựa cuốn cáp và xích nhựa luồn dây điện mang lại những lợi ích vượt trội về kỹ thuật và vận hành.

Lợi ích của xích nhựa trong bố cục dây

1. Tăng độ bền dây dẫn:
   Xích nhựa giúp dây luôn đi theo một quỹ đạo ổn định, tránh hiện tượng xoắn, gập hoặc kéo căng quá mức. Điều này kéo dài tuổi thọ dây gấp 3–5 lần so với bố trí thông thường.

2. Giảm nhiễu tín hiệu:
   Với các dây tín hiệu trong hệ thống điện tử, việc đi trong xích nhựa sẽ giúp duy trì khoảng cách chuẩn, tránh nhiễu điện từ từ dây nguồn hoặc động cơ.

3. Tối ưu cấu trúc linh hoạt:
   Nhờ thiết kế dạng mắt xích có thể uốn cong, xích nhựa đảm bảo cấu trúc linh hoạt cho dây di chuyển mà vẫn giữ trật tự, không rối hay va chạm.

4. Dễ dàng bảo trì:
   Các loại xích nhựa hiện đại đều có thể mở nắp dễ dàng để thay dây, giúp kỹ sư rút ngắn đáng kể thời gian bảo trì thiết bị.

Ảnh minh họa: Hệ thống xích nhựa cuốn cáp giúp bố trí dây gọn gàng trong máy CNC

Ứng dụng thực tế

• Máy tự động hóa: dùng xích nhựa luồn dây điện để đảm bảo dây di chuyển đồng bộ với các trục robot.

• Máy CNC: xích nhựa cuốn cáp giữ dây tín hiệu encoder, dây nguồn spindle không bị đứt gãy khi trục X – Y chuyển động.

• Dây chuyền sản xuất linh kiện điện tử: bảo vệ dây tín hiệu mảnh, chống nhiễu, giảm chi phí bảo trì.

Các sản phẩm xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện của Công ty TNHH Công nghiệp PT Việt Nam được chế tạo từ vật liệu nhựa kỹ thuật cao, chịu mài mòn, chịu nhiệt và đáp ứng các tiêu chuẩn kỹ thuật khắt khe của ngành cơ điện – tự động hóa.

Vai trò của kỹ sư cơ điện trong triển khai và giám sát bố cục dây

Kỹ năng cần có của kỹ sư cơ điện

Một kỹ sư cơ điện giỏi không chỉ hiểu nguyên lý điện tử, mà còn phải nắm vững cấu trúc cơ khí để bố trí dây hợp lý. Các kỹ năng quan trọng bao gồm:

• Thiết kế sơ đồ bố trí dây bằng phần mềm CAD hoặc EPLAN.

• Xác định bán kính uốn, đường đi và điểm cố định dây.

• Hiểu rõ tiêu chuẩn kỹ thuật quốc tế về an toàn điện và EMC (Electromagnetic Compatibility).

• Sử dụng thành thạo phụ kiện kỹ thuật: máng cáp, ống luồn dây, xích nhựa kỹ thuật.

Kỹ sư cơ điện chính là người quyết định “mức độ chuyên nghiệp” của bố cục dây trong mỗi thiết bị công nghệ cao.

Quy trình giám sát bố cục dây

1. Giai đoạn thiết kế: xác định vị trí đi dây, điểm ra – vào, lựa chọn loại dây và xích nhựa phù hợp.

2. Giai đoạn lắp đặt: giám sát đội thi công, đảm bảo dây được cố định đúng vị trí, đúng hướng.

3. Kiểm định vận hành: kiểm tra độ linh hoạt, đo nhiễu tín hiệu và đánh giá độ bền dây sau khi chạy thử.

Nhờ có quy trình bài bản, thiết bị vận hành ổn định, giảm tối đa lỗi do dây bị rối, đứt hay nhiễu điện từ.

Kết luận và lời kêu gọi hành động

Trong bối cảnh công nghiệp hiện đại, tối ưu bố cục dây không chỉ là vấn đề kỹ thuật mà còn là yếu tố chiến lược giúp doanh nghiệp nâng cao năng suất, độ tin cậy và thẩm mỹ sản phẩm.

Việc ứng dụng các giải pháp xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện đã chứng minh hiệu quả vượt trội trong việc:

• Giảm rối dây, bảo vệ dây tín hiệu.

• Nâng cao cấu trúc linh hoạt và hiệu suất vận hành.

• Tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật của ngành cơ điện – điện tử.

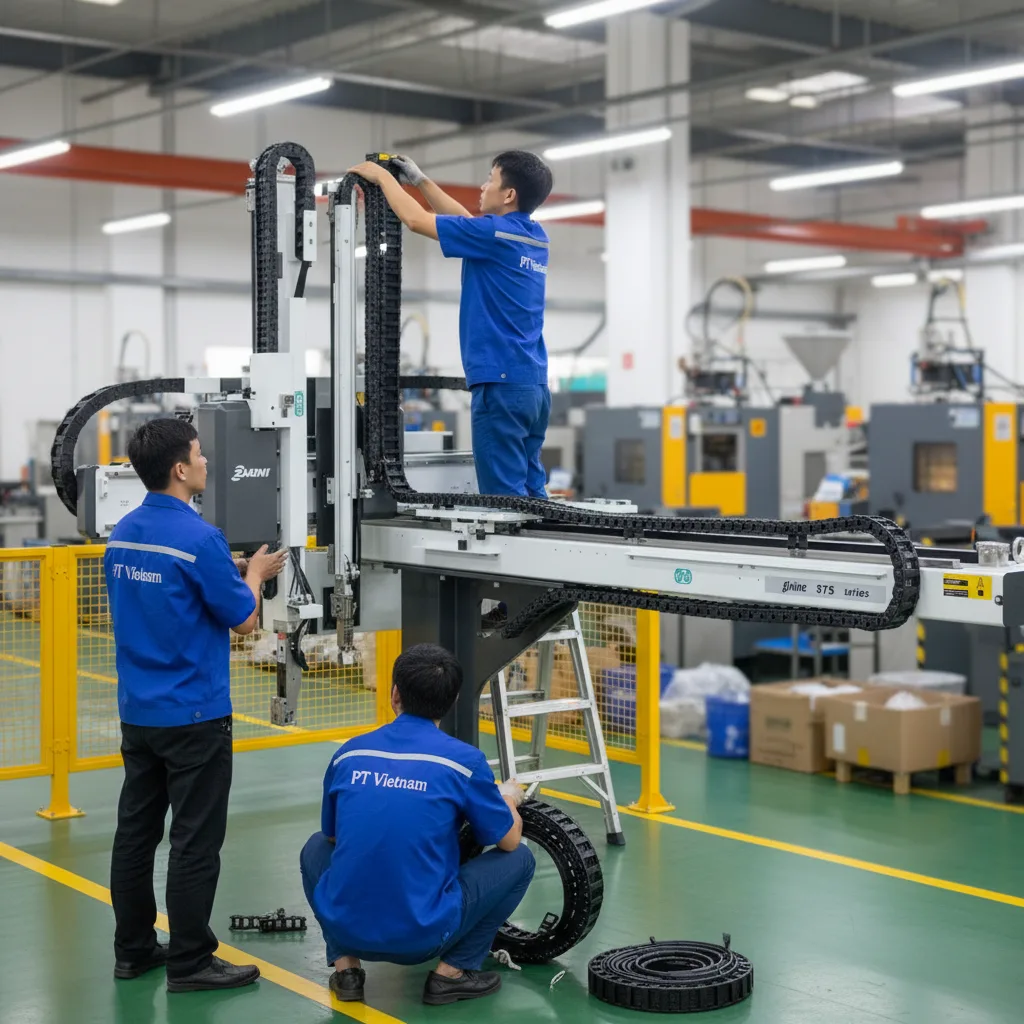

Ảnh minh họa: Kỹ sư cơ điện kiểm tra bố cục dây trong hệ thống robot công nghiệp
