Cách thiết kế dây điện cho thiết bị di chuyển theo trục

Hiểu “dây theo trục” và ứng dụng trong thiết bị di chuyển

Trong các hệ thống cơ khí và tự động hóa hiện đại, dây theo trục (hay còn gọi là cáp di chuyển tuyến tính theo trục) đóng vai trò truyền năng lượng, tín hiệu và dữ liệu cho các bộ phận chuyển động. Không giống dây cố định, dây theo trục phải hoạt động linh hoạt theo hướng trượt hoặc xoay của trục mà vẫn đảm bảo độ bền cơ học và an toàn điện.

Định nghĩa “dây theo trục” trong hệ thống điều khiển và động cơ máy

Dây theo trục là loại dây điện được thiết kế đặc biệt để di chuyển đồng bộ với hành trình của trục máy. Nó thường có cấu trúc mềm, nhiều lớp bọc chống mài mòn, và lõi dẫn điện được xoắn theo hướng đặc biệt để chịu được lực uốn – xoắn lặp lại hàng nghìn lần.

Cấu tạo của dây theo trục thường gồm:

• Lõi dẫn điện: làm từ đồng tinh khiết hoặc hợp kim mềm, giúp truyền dòng ổn định.

• Lớp cách điện: vật liệu PVC, PUR hoặc TPE – có độ đàn hồi và chống dầu tốt.

• Lớp bảo vệ cơ học: có thể bọc kim loại hoặc bố sợi chống xoắn, giúp dây chịu lực kéo.

• Lớp áo ngoài: chống tia UV, chống va đập và đảm bảo độ trượt êm khi di chuyển trong cấu trúc dẫn hướng.

Điểm đặc biệt của dây theo trục là khả năng duy trì ổn định chuyển động trong môi trường có rung, xoay hoặc trượt liên tục — chẳng hạn trong robot công nghiệp, bàn trượt máy CNC hay hệ thống băng tải tốc độ cao.

Các ứng dụng phổ biến: robot trục, hệ thống trượt, máy CNC, băng tải

Dây theo trục xuất hiện trong hầu hết các thiết bị có bộ phận chuyển động tuyến tính hoặc xoay quanh trục:

• Robot trục (trục X, Y, Z): dây theo trục giúp cung cấp điện cho động cơ servo, cảm biến và bộ điều khiển ở đầu robot.

• Máy CNC: truyền tín hiệu và nguồn tới đầu cắt, đầu khắc – nơi trục di chuyển liên tục.

• Băng tải tự động: kết nối động cơ, cảm biến hoặc camera giám sát theo chiều dài hành trình.

• Hệ thống nâng – hạ trục vít: đảm bảo dây luôn gọn gàng và không bị xoắn khi nâng lên – hạ xuống.

Trong tất cả các ứng dụng trên, yếu tố quan trọng nhất không chỉ là chất lượng dây, mà còn là thiết kế cấu trúc dẫn hướng giúp dây di chuyển đúng quỹ đạo, không bị căng, xoắn hay gập gãy.

Cấu trúc dẫn hướng dành cho dây di chuyển theo trục

Khi dây điện di chuyển cùng trục, nếu không được dẫn hướng chính xác, nó sẽ nhanh chóng bị xoắn, rối hoặc đứt. Vì vậy, cấu trúc dẫn hướng là nền tảng đảm bảo cho dây luôn ở vị trí ổn định, chuyển động mềm mại và có tuổi thọ dài hơn.

Vai trò của dẫn hướng – đảm bảo dây luôn nằm đúng quỹ đạo

Cấu trúc dẫn hướng có nhiệm vụ:

• Định hướng quỹ đạo di chuyển: giúp dây đi theo đường cố định, tránh chạm vào các bộ phận khác.

• Hấp thụ lực kéo và lực xoắn: giảm áp lực lên đầu nối dây.

• Ổn định chuyển động: giữ dây ở trạng thái cân bằng khi trục chuyển động tốc độ cao.

• Tăng tính an toàn và thẩm mỹ: dây được sắp xếp gọn gàng, tránh nguy cơ vướng, rối hoặc chạm điện.

Nếu bỏ qua dẫn hướng, dây có thể bị ma sát trực tiếp với chi tiết cơ khí, gây mòn lớp vỏ hoặc gãy lõi dẫn chỉ sau vài nghìn chu kỳ. Điều này không chỉ ảnh hưởng đến an toàn vận hành, mà còn làm giảm hiệu suất tổng thể của hệ thống.

Các giải pháp dẫn hướng: máng dẫn, rãnh trượt, xích dẫn hướng

Tùy vào yêu cầu và loại chuyển động của thiết bị, có thể lựa chọn một trong ba giải pháp dẫn hướng chính:

1. Máng dẫn dây (Cable Tray):

   • Thường sử dụng cho hành trình tuyến tính ngắn, ít chuyển động.

   • Ưu điểm: gọn nhẹ, chi phí thấp.

   • Hạn chế: không phù hợp với robot trục hoặc chuyển động tốc độ cao.

2. Rãnh trượt (Sliding Rail):

   • Dùng cho dây theo trục có hành trình dài và yêu cầu chuyển động êm.

   • Có thể tích hợp thêm bánh lăn hoặc ổ trượt giảm ma sát.

3. Xích dẫn hướng (Drag Chain – xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện):

   • Là giải pháp tối ưu cho hầu hết hệ thống robot và máy CNC.

   • Cho phép dây uốn cong linh hoạt theo bán kính cố định, đảm bảo chuyển động êm, không xoắn.

   • Có thể chứa nhiều loại dây cùng lúc (dây điện, dây tín hiệu, ống khí nén…).

   • Vật liệu xích nhựa chịu được dầu, hóa chất, bụi và va đập.

Ảnh minh họa: Hệ thống xích nhựa dẫn hướng dây điện theo trục

Sự kết hợp giữa xích nhựa và dây có vật liệu linh hoạt giúp tối ưu ổn định chuyển động, đặc biệt trong các robot trục và dây chuyền tự động hóa.

Tích hợp cấu trúc dẫn hướng với thiết kế dây – tối ưu hiệu quả

Để đạt hiệu suất tối đa, việc thiết kế dây theo trục cần được phối hợp ngay từ đầu với cấu trúc dẫn hướng:

• Tính toán bán kính uốn phù hợp với xích dẫn hướng.

• Bố trí dây trong xích theo thứ tự hợp lý: dây tín hiệu ở giữa, dây nguồn ở ngoài để tránh nhiễu.

• Cố định hai đầu dây chắc chắn, tránh trượt khi trục di chuyển.

• Kiểm tra chu kỳ chuyển động thực tế, đảm bảo dây không bị xoắn hoặc căng quá mức trong toàn hành trình.

Cấu trúc dẫn hướng tốt không chỉ giúp dây hoạt động ổn định mà còn giảm chi phí bảo trì, nâng cao độ bền và tính chuyên nghiệp của toàn bộ hệ thống.

Lựa chọn vật liệu linh hoạt và thiết kế để ổn định chuyển động

Một trong những yếu tố quyết định độ bền và hiệu quả của dây theo trục chính là vật liệu và cấu trúc thiết kế. Nếu lựa chọn sai loại dây hoặc vật liệu không đủ linh hoạt, dây rất dễ bị căng, xoắn hoặc gãy lõi dẫn chỉ sau vài chu kỳ vận hành.

Tiêu chí chọn dây điện/cáp khi di chuyển theo trục

Khi thiết kế hệ thống có chuyển động theo trục, kỹ sư cần xem xét những tiêu chí sau:

• Độ linh hoạt cao: dây cần chịu được hàng triệu lần uốn mà không hỏng cấu trúc. Các loại dây “flex cable” hoặc “drag chain cable” là lựa chọn tiêu chuẩn.

• Lớp vỏ chịu mài mòn: vật liệu PUR (Polyurethane) hoặc TPE giúp dây trượt êm trong xích nhựa cuốn cáp mà không bị trầy xước.

• Chịu nhiệt và dầu: trong môi trường công nghiệp, dây cần có khả năng chống dầu, mỡ, bụi và tia UV.

• Khả năng chống xoắn và nhiễu điện từ: đặc biệt quan trọng với robot trục có dây tín hiệu điều khiển.

• Độ dày lớp áo ngoài: nên chọn độ dày 1.0 – 1.5 mm để vừa linh hoạt vừa bảo vệ tốt.

Một số loại dây cao cấp còn có cấu trúc xoắn chéo lõi dẫn (spiral pair twist) giúp phân bổ lực đều khi dây chuyển động, giảm ứng suất tập trung – nhờ đó ổn định chuyển động lâu dài hơn.

Ảnh minh họa: Cấu tạo chi tiết dây điện linh hoạt dùng cho robot trục

Thiết kế chiều dài, bán kính uốn và tần suất vận động

Khi thiết kế dây theo trục, việc tính toán chính xác các thông số sau sẽ giúp dây hoạt động bền bỉ và tránh sự cố:

• Chiều dài dây: luôn để dư 5–10 % so với hành trình thực tế, tránh dây bị kéo căng ở điểm cuối.

• Bán kính uốn (R): R ≥ 10 × đường kính dây. Nếu dùng xích nhựa, nên chọn bán kính uốn của xích ≥ 1,2 × R của dây.

• Tốc độ và gia tốc trục: dây hoạt động ở tốc độ cao cần lớp vỏ có độ đàn hồi tốt để hấp thu dao động.

• Số chu kỳ hoạt động: thiết kế cho tuổi thọ dây ít nhất 5 triệu chu kỳ (robot hoặc CNC công nghiệp).

Tất cả yếu tố này cần được kiểm định kỹ trước khi lắp đặt để đảm bảo hệ thống vận hành ổn định, tránh đứt gãy hoặc xoắn dây ngoài dự tính.

Ví dụ vật liệu và tính năng linh hoạt – chống xoắn, chịu uốn

Một số loại dây phổ biến cho ứng dụng dây theo trục gồm:

• Cáp điều khiển mềm LiYY / LiYCY (Đức): lõi đồng mềm, bọc PVC, chống nhiễu EMI.

• Cáp robot PUR 4G/5G: chuyên dùng cho robot trục, chống dầu và uốn gập liên tục.

• Cáp chịu xoắn 3D igus CFROBOT: lõi xoắn đặc biệt cho robot đa trục 6D, vận hành cực bền.

• Cáp tín hiệu điều khiển CNC: dùng cho hệ thống trượt tuyến tính và servo motor.

Những dây này khi lắp cùng xích nhựa luồn dây điện sẽ tạo nên hệ thống di chuyển hoàn hảo – gọn gàng, an toàn, bền vững.

Hướng dẫn kiểm định kỹ thuật và đảm bảo an toàn vận hành

Sau khi lắp đặt dây theo trục, công đoạn kiểm định kỹ thuật là bắt buộc để đảm bảo hệ thống đạt chuẩn về điện – cơ – an toàn.

Xác định các thông số kỹ thuật: tốc độ trục, hành trình, chu kỳ vận hành

Trước khi chạy máy, kỹ sư cần xác định:

• Chiều dài hành trình (L): chiều dài di chuyển tối đa của trục.

• Tốc độ di chuyển (V): tính bằng m/s để xác định lực quán tính tác động lên dây.

• Gia tốc (a): tốc độ thay đổi vận tốc, ảnh hưởng trực tiếp đến độ căng dây.

• Số chu kỳ/ngày: để tính toán tuổi thọ dây và lịch bảo trì.

Các thông số này giúp xác định bán kính uốn và cấu trúc dẫn hướng phù hợp, đồng thời thiết lập ngưỡng giới hạn chuyển động an toàn cho robot trục.

Kiểm tra thực tế: thử hành trình, đo bán kính uốn, quan sát chuyển động

Quy trình kiểm định thực tế gồm 3 bước:

1. Thử hành trình đầy đủ: cho trục di chuyển hết hành trình nhiều lần, quan sát xem dây có bị xoắn, kéo căng hay va chạm không.

2. Đo bán kính uốn: dùng thước đo hoặc cảm biến xác định R uốn nhỏ nhất, đảm bảo ≥ 10 × đường kính dây.

3. Quan sát và ghi nhận: kiểm tra độ trượt, độ ma sát giữa dây và xích nhựa cuốn cáp, đảm bảo trơn tru và không tạo tiếng ồn.

Cảnh báo và xử lý khi dây biến dạng hoặc sai quỹ đạo

Nếu trong quá trình kiểm định phát hiện dây bị gập, căng hoặc xoắn nhẹ, cần:

• Ngắt điện ngay, tránh phát sinh nhiệt hoặc hồ quang.

• Tháo dây khỏi cơ cấu trượt, duỗi thẳng và kiểm tra lõi dẫn.

• Kiểm tra khớp nối xích nhựa, đảm bảo các mắt xích không bị kẹt hoặc gãy.

• Nếu dây đã biến dạng, thay mới ngay, tránh ảnh hưởng đến tín hiệu điều khiển.

Công tác bảo trì định kỳ nên được lên lịch 3–6 tháng/lần, đặc biệt với robot trục hoặc thiết bị hoạt động 24/7.

Kết hợp thiết bị chuyên dụng và nội dung liên kết

Giải pháp sử dụng thiết bị dẫn hướng chuyên nghiệp

Các dòng xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện là giải pháp dẫn hướng phổ biến nhất hiện nay.
Ưu điểm vượt trội:

• Bảo vệ dây khỏi ma sát, hóa chất và va đập.

• Duy trì ổn định chuyển động và bán kính uốn chuẩn xác.

• Dễ lắp đặt, tháo rời và thay thế từng mắt xích.

• Thích hợp cho nhiều ứng dụng: robot trục, máy CNC, băng tải, máy khắc laser.

Khi kết hợp dây điện chất lượng cao và hệ thống xích nhựa tiêu chuẩn, doanh nghiệp có thể vận hành thiết bị lâu dài, giảm thiểu thời gian dừng máy do lỗi dây điện.

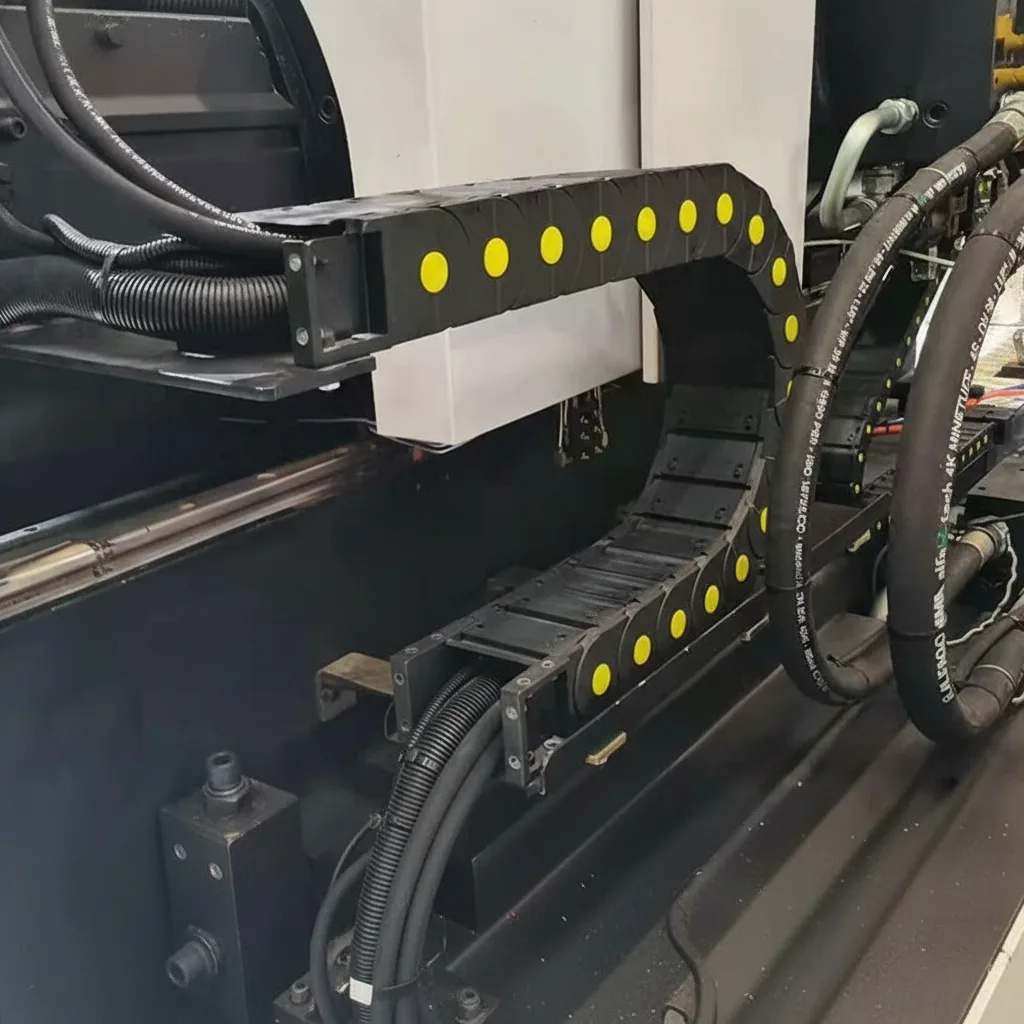

Xích nhựa cuốn cáp bảo vệ dây điện trong máy CNC

Gợi ý quy trình lắp đặt hệ thống xích nhựa dẫn hướng dây theo trục

1. Xác định hướng chuyển động của trục.

2. Tính toán chiều dài dây và bán kính uốn tương ứng.

3. Đặt dây vào bên trong xích nhựa, sắp xếp dây tín hiệu và dây nguồn riêng biệt.

4. Cố định hai đầu xích bằng thanh giữ cáp để hạn chế rung động.

5. Chạy thử nghiệm nhiều chu kỳ để kiểm tra độ ổn định và độ trơn của dây.

Cách lắp này đặc biệt phù hợp với hệ thống robot trục, nơi dây phải di chuyển chính xác trong không gian hẹp và nhiều hướng khác nhau.

Kết luận & lời khuyên chuyên gia

Tóm tắt các bước chính trong thiết kế dây theo trục

• Lựa chọn dây có vật liệu linh hoạt, chịu uốn và chống xoắn cao.

• Thiết kế cấu trúc dẫn hướng bằng xích nhựa để đảm bảo quỹ đạo ổn định.

• Thực hiện kiểm định kỹ thuật định kỳ để phát hiện sớm biến dạng hoặc sai lệch.

• Tối ưu chiều dài, bán kính uốn và hành trình để dây hoạt động bền vững.

Khuyến nghị dành cho doanh nghiệp

Công ty TNHH Công nghiệp PT Việt Nam – đơn vị chuyên cung cấp xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện, cùng các giải pháp dẫn hướng dây theo trục đạt chuẩn công nghiệp quốc tế.
Chúng tôi hỗ trợ tư vấn thiết kế, cung cấp phụ kiện và hướng dẫn kỹ thuật chi tiết cho từng loại máy móc, robot trục hoặc dây chuyền tự động hóa.
