Cách sắp xếp hệ thống kỹ thuật cho nhà xưởng nhỏ

Tầm quan trọng của sắp xếp nhà xưởng khoa học

Trong các nhà xưởng nhỏ, không gian luôn là yếu tố giới hạn lớn nhất. Nếu thiết bị, dây nối và lối đi không được tổ chức hợp lý, quá trình sản xuất dễ gặp gián đoạn, va chạm và mất an toàn. Vì vậy, việc sắp xếp nhà xưởng khoa học không chỉ giúp tối ưu diện tích mà còn tăng hiệu suất vận hành, giảm chi phí bảo trì và nâng cao chất lượng công việc.

Từ kinh nghiệm thực tế tại Công ty TNHH Công nghiệp PT Việt Nam, chúng tôi nhận thấy rằng một nhà xưởng được bố trí đúng cách có thể cải thiện 20–40% hiệu suất vận hành chỉ nhờ giảm thời gian di chuyển, hạn chế va chạm và nâng cao tính liên tục của quy trình.

Ảnh hưởng đến hiệu suất vận hành và năng suất

Khi nhà xưởng được sắp xếp khoa học, hiệu suất vận hành được cải thiện toàn diện vì:

• Các thiết bị được phân luồng rõ ràng, không cản trở nhau

• Công nhân di chuyển nhanh, thuận tiện và an toàn

• Dây dẫn được kiểm soát tốt, giảm nguy cơ vướng mắc

• Máy móc vận hành ổn định, hạn chế lỗi phát sinh

• Quy trình sản xuất được liền mạch, không cần dừng lại để xử lý sự cố

ảnh nhà xưởng được tổ chức gọn gàng

Một không gian làm việc thông minh còn giúp nâng cao tinh thần của công nhân, giảm mệt mỏi và giảm sai sót trong quá trình thao tác.

Vai trò của hệ thống kỹ thuật trong không gian nhỏ

Ở nhà xưởng nhỏ, hệ thống kỹ thuật như điện, điều khiển, truyền động, khí nén… thường phải chạy gần nhau trong không gian hẹp. Điều này dễ gây ra:

• Dây dẫn chồng chéo

• Lối đi bị thu hẹp

• Nguy cơ va chạm trong khu vực máy móc hoạt động mạnh

• Khó bảo trì hoặc thay thế khi xảy ra sự cố

Chính vì thế, hệ thống kỹ thuật phải được tổ chức hợp lý từ đầu để đảm bảo tối ưu lối đi, tăng an toàn và giữ cho dây chuyền sản xuất vận hành ổn định.

Nguyên tắc phân luồng thiết bị trong nhà xưởng nhỏ

Việc phân luồng thiết bị là yếu tố cốt lõi giúp không gian nhỏ vẫn có thể vận hành hiệu quả. Thiết kế phân luồng đúng cách giúp tránh giao cắt không cần thiết và hạn chế va chạm giữa máy móc, công nhân và dây dẫn.

Bố trí thiết bị theo chức năng và quy trình sản xuất

Các thiết bị phải được sắp xếp theo chuỗi hoạt động thực tế:

• Khu vực vật liệu vào

• Khu vực sản xuất chính

• Khu vực hoàn thiện

• Kho lưu trữ và đóng gói

Bố trí theo chuỗi giúp dòng chảy sản xuất liền mạch, không bị vòng lặp hoặc chồng chéo, giúp giảm va chạm và tiết kiệm thời gian di chuyển của công nhân.

Ngoài ra, việc ứng dụng bản đồ quy trình (process map) là cách hiệu quả để đánh giá lại luồng thiết bị và xác định điểm nghẽn trong không gian.

Hạn chế giao cắt để giảm va chạm

Giao cắt giữa các tuyến thiết bị, xe đẩy hàng hoặc dây dẫn có thể gây ra:

• Vướng mắc dây

• Khó quan sát khi vận hành

• Tăng nguy cơ va chạm giữa máy và công nhân

• Gián đoạn quy trình sản xuất

Do đó, nhà xưởng nhỏ cần thiết kế lối đi và tuyến thiết bị dạng một chiều, hạn chế tối đa giao cắt và phân chia khu vực theo nguyên tắc:

• Khu vực máy cố định

• Khu vực xe đẩy và vận chuyển

• Khu vực công nhân thao tác

• Khu vực đặt dây dẫn và đường truyền kỹ thuật

Phân khu rõ ràng là nền tảng để nhà xưởng vận hành an toàn và ổn định.

Tối ưu lối đi cho công nhân và xe đẩy hàng

Trong nhà xưởng nhỏ, lối đi thường là nơi dễ bị thu hẹp nhất. Tuy nhiên, đây lại là khu vực ảnh hưởng nhiều đến hiệu suất làm việc và an toàn lao động.

Nguyên tắc tối ưu lối đi:

• Lối đi phải đủ rộng để 2 người hoặc 1 xe đẩy di chuyển dễ dàng

• Tránh đặt thiết bị hoặc dây nối trên lối đi

• Đánh dấu lối đi bằng vạch màu hoặc gờ chống trượt

• Hạn chế bố trí góc cua gấp khiến người vận hành dễ va chạm

• Không để vật tư tạm trong lối đi

Lối đi thoáng và rõ ràng giúp nhà xưởng vận hành trơn tru hơn và giảm tối đa các sự cố do va chạm hoặc cản trở.

Giải pháp kiểm soát dây nối trong không gian hạn chế

Trong nhà xưởng nhỏ, dây nối – từ dây điện, dây tín hiệu đến dây điều khiển – thường nằm ở vị trí dễ va chạm và rất dễ gây rối loạn nếu không được quản lý tốt. Đây cũng là yếu tố ảnh hưởng trực tiếp đến an toàn và hiệu suất làm việc.

Ứng dụng xích nhựa cuốn cáp trong các khu vực động

Ở các khu vực có chuyển động mạnh hoặc chuyển động theo chu kỳ, xích nhựa cuốn cáp là giải pháp lý tưởng. Thiết bị này giúp cố định dây dẫn trong lòng xích và dẫn hướng theo biên dạng chuẩn, tránh dây bị xoắn hoặc chạm vào các cơ cấu vận hành.

Lợi ích nổi bật:

• Giữ dây ổn định trong suốt quá trình di chuyển

• Ngăn dây bị vướng vào máy

• Bảo vệ lớp vỏ dây, giảm rủi ro hở hoặc đứt

• Tạo độ gọn gàng và an toàn trong khu vực làm việc

• Hỗ trợ sắp xếp nhà xưởng ngăn nắp hơn

ảnh xích nhựa cuốn cáp trong bộ phận chuyển động

Nhờ tính linh hoạt và độ bền cao, xích nhựa cuốn cáp rất phù hợp cho robot, máy CNC, máy đóng gói hoặc bất kỳ thiết bị nào có chuyển động lặp lại.

Xích dẫn cáp giúp cố định đường dây theo tuyến chuẩn

Đối với những dây dẫn chạy dọc theo thiết bị hoặc dọc theo tường, xích dẫn cáp giúp cố định và dẫn hướng dây theo một tuyến cố định, giảm nguy cơ dây chồng chéo hoặc lệch hướng.

Ưu điểm:

• Dẫn dây theo đường thẳng hoặc đường cong ổn định

• Tránh để dây tiếp xúc với các cạnh sắc của máy

• Đảm bảo tính thẩm mỹ và gọn gàng

• Phù hợp cho hành trình dài, nơi dây dễ bị võng hoặc xoắn

• Giúp duy trì quy trình ổn định cho dây chuyền

Nhờ đó, hệ thống dây dẫn luôn được kiểm soát chặt chẽ và giảm đáng kể khả năng xảy ra sự cố.

Máng xích nhựa giúp giữ dây gọn gàng và an toàn

Trong các khu vực cố định, nơi có nhiều dây chạy song song, máng xích nhựa là giải pháp tối ưu giúp sắp xếp dây sạch sẽ và tránh rủi ro.

Ứng dụng máng xích nhựa mang lại:

• Dây không bị chồng chéo

• Dễ dàng kiểm tra và bảo trì

• Bảo vệ dây khỏi va đập và tác động môi trường

• Hạn chế tình trạng dây tràn ra lối đi

• Duy trì không gian nhà xưởng ngăn nắp và an toàn hơn

Máng xích nhựa đặc biệt hữu ích trong nhà xưởng nhỏ, nơi mà từng centimet không gian đều cần được sử dụng hiệu quả.

Tối ưu không gian và giảm va chạm trong vận hành

Bố trí lối đi thông thoáng và phân tách khu vực

Trong nhà xưởng nhỏ, việc phân tách khu vực làm việc rõ ràng là yếu tố quan trọng giúp sắp xếp nhà xưởng hiệu quả. Lối đi thông thoáng giúp công nhân di chuyển dễ dàng, hạn chế va chạm với thiết bị và dây dẫn.

Một số nguyên tắc quan trọng:

• Dùng vạch sơn để phân định lối đi và khu vực đặt máy

• Tách riêng khu vực có chuyển động mạnh (như robot, cánh tay gắp) với nơi công nhân làm việc

• Bố trí tủ điện, tủ điều khiển sát tường để tiết kiệm diện tích

• Tránh để vật tư tạm thời tràn ra lối đi

• Tạo hành lang kỹ thuật riêng cho hệ thống dây nối

Khi lối đi được phân tách hợp lý, nhà xưởng nhỏ vẫn có thể vận hành trơn tru mà không tạo cảm giác chật chội hoặc vướng víu.

Quản lý chiều cao lắp đặt dây và thiết bị

Không chỉ diện tích sàn, mà không gian chiều cao cũng là tài sản quý giá trong nhà xưởng nhỏ. Việc treo dây, máng hoặc thiết bị lên cao có thể giúp giải phóng không gian làm việc, đồng thời giảm rủi ro va chạm.

Các nguyên tắc quản lý chiều cao:

• Dây dẫn tĩnh nên đi trên trần, tránh vắt ngang thiết bị

• Dùng máng xích nhựa để gom dây theo từng tuyến rõ ràng

• Không treo dây quá thấp gây cản trở lối đi

• Các thiết bị treo cần có giá đỡ chắc chắn để đảm bảo an toàn

• Tránh treo dây gần quạt thông gió hoặc khu vực rung lắc mạnh

Quản lý chiều cao hợp lý giúp tối ưu không gian tổng thể, đồng thời tăng tính an toàn và kiểm soát dây dẫn hiệu quả.

Giải pháp giảm va chạm cho khu vực máy hoạt động mạnh

Máy móc có chuyển động lớn thường gây rung, tạo va chạm hoặc tác động lên dây dẫn. Đây là khu vực ưu tiên áp dụng giải pháp kỹ thuật nhằm đảm bảo thiết bị và dây luôn vận hành ổn định.

Một số giải pháp hiệu quả:

• Lắp vách ngăn mềm hoặc chắn bảo vệ

• Sử dụng xích nhựa cuốn cáp để dẫn hướng dây trong các chuyển động nhanh

• Dùng xích dẫn cáp cho khu vực có hành trình dài

• Bố trí khoảng cách an toàn giữa dây dẫn và thân máy

• Tăng đệm giảm chấn cho bệ máy để hạn chế rung truyền vào dây

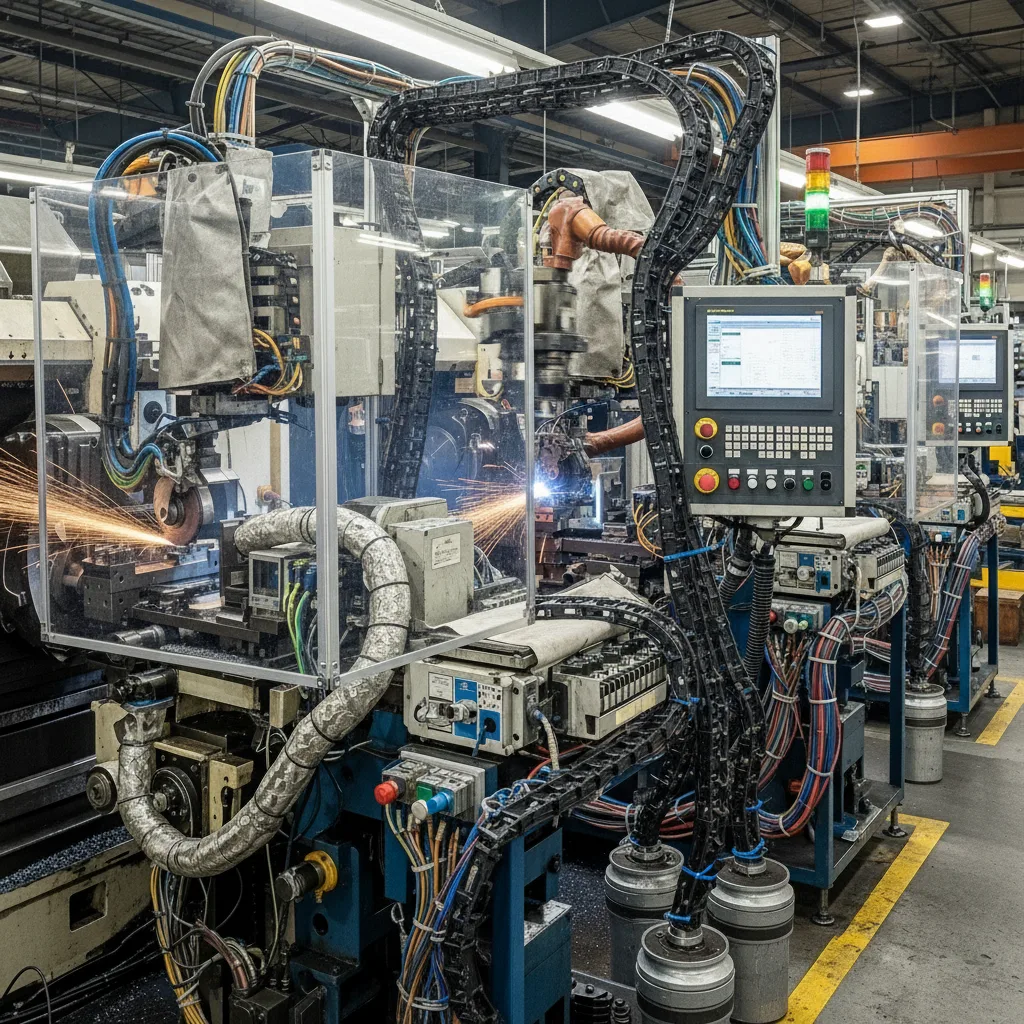

ảnh khu vực máy hoạt động mạnh với dây dẫn được bảo vệ

Những giải pháp này giúp giảm tối đa các va chạm không mong muốn, đồng thời giữ cho dây dẫn ổn định trong suốt quá trình vận hành.

Duy trì nhà xưởng ổn định với kiểm tra và bảo trì định kỳ

Kiểm tra dây nối, máng và xích dẫn theo chu kỳ

Dù nhà xưởng được bố trí tốt đến đâu, việc kiểm tra định kỳ vẫn là yếu tố then chốt đảm bảo hoạt động ổn định lâu dài. Đặc biệt trong không gian nhỏ, mọi sai lệch nhỏ của dây hoặc thiết bị đều có thể gây sự cố.

Những hạng mục cần kiểm tra:

• Độ mài mòn của dây

• Điểm võng của dây trong hành trình dài

• Tình trạng của máng xích nhựa (nứt, lỏng, lệch…)

• Hoạt động của xích nhựa cuốn cáp

• Sự ổn định của xích dẫn cáp trong quá trình chuyển động

• Khả năng lưu thông của lối đi

Kiểm tra thường xuyên giúp phát hiện sớm sai lệch và xử lý trước khi gây ảnh hưởng đến sản xuất.

Đánh giá mức độ an toàn và lưu thông lối đi

Nhà xưởng nhỏ rất dễ mất trật tự nếu không duy trì kiểm soát thường xuyên. Vì vậy, đánh giá mức độ an toàn và khả năng lưu thông trong lối đi là việc cần làm theo từng ca hoặc từng tuần.

Cần chú ý:

• Dây dẫn không được tràn ra lối đi

• Lối đi phải đủ rộng để di chuyển an toàn

• Không có thiết bị hay vật tư che khuất tầm nhìn

• Khu vực máy móc phải có biển báo rõ ràng

• Không để công nhân di chuyển giao cắt với các khu vực nguy hiểm

Khi đảm bảo lối đi an toàn, quy trình sản xuất cũng trở nên mượt mà và hiệu quả hơn.

Điều chỉnh bố trí khi thay đổi quy mô hoặc thiết bị

Một sai lầm phổ biến trong nhà xưởng nhỏ là giữ nguyên bố cục trong thời gian dài, dù sản lượng hoặc thiết bị đã thay đổi. Điều này dễ tạo ra:

• Tắc nghẽn luồng di chuyển

• Dây nối không phù hợp với vị trí mới

• Va chạm trong khu vực sản xuất

• Giảm hiệu suất của các máy móc mới lắp thêm

Giải pháp:

• Đánh giá lại bố cục sau mỗi lần thay đổi thiết bị

• Điều chỉnh tuyến dây với xích dẫn cáp hoặc máng xích nhựa

• Tối ưu lại lối đi dựa trên yêu cầu vận hành mới

• Tính toán thêm phương án tăng diện tích bằng cách tận dụng chiều cao

Chủ động điều chỉnh giúp nhà xưởng duy trì hiệu quả sản xuất lâu dài, dù quy mô có thay đổi.

Giải pháp đồng bộ từ Công ty TNHH Công nghiệp PT Việt Nam

Tư vấn sắp xếp nhà xưởng và hệ thống kỹ thuật

Công ty TNHH Công nghiệp PT Việt Nam cung cấp dịch vụ tư vấn bố trí nhà xưởng theo tiêu chuẩn công nghiệp, phù hợp cho cả nhà xưởng nhỏ. Chúng tôi phân tích:

• Dòng chảy vật liệu

• Luồng di chuyển công nhân

• Vị trí thiết bị

• Tuyến chạy dây dẫn

• Mức độ an toàn và rủi ro

Từ đó đề xuất bố cục tối ưu giúp doanh nghiệp vận hành ổn định, giảm va chạm và tối ưu không gian.

Cung cấp thiết bị quản lý dây dẫn cho nhà xưởng nhỏ

PT Việt Nam cung cấp các thiết bị giúp kiểm soát và bảo vệ dây dẫn hiệu quả:

• Xích nhựa cuốn cáp

• Xích dẫn cáp

• Máng xích nhựa

Tất cả đều được lựa chọn theo tiêu chuẩn bền – an toàn – phù hợp với môi trường công nghiệp nhỏ và trung bình.

Hỗ trợ thi công – bảo trì đảm bảo an toàn lâu dài

Đội ngũ kỹ thuật của công ty hỗ trợ:

• Thi công lắp đặt hệ thống kỹ thuật

• Bố trí dây dẫn, máng, xích theo tiêu chuẩn

• Kiểm tra – bảo trì định kỳ

• Tối ưu bố trí khi nhà xưởng nâng cấp thiết bị

Giải pháp đồng bộ giúp doanh nghiệp duy trì một nhà xưởng gọn gàng, an toàn và đạt hiệu quả sản xuất cao.
