Cách lựa chọn dây phù hợp cho thiết bị tự động hóa

Tại sao việc lựa chọn dây phù hợp lại quan trọng trong tự động hóa

Trong các dây chuyền sản xuất hiện đại, hệ thống thiết bị tự động hóa hoạt động với tần suất cao, đòi hỏi sự ổn định tuyệt đối trong truyền tải điện năng và tín hiệu điều khiển. Chính vì vậy, việc lựa chọn dây phù hợp không chỉ ảnh hưởng đến hiệu suất làm việc của máy móc mà còn quyết định tuổi thọ, độ an toàn và khả năng vận hành liên tục của toàn bộ hệ thống.

Ảnh hưởng của loại dây tới hiệu suất và tuổi thọ thiết bị

Mỗi loại thiết bị tự động hóa – từ robot, máy CNC, cảm biến cho đến băng tải – đều yêu cầu loại dây khác nhau tùy theo công suất, tốc độ chuyển động và môi trường làm việc.
Nếu chọn sai dây, hậu quả có thể rất nghiêm trọng:

• Dây bị nhiễu tín hiệu, khiến cảm biến đọc sai dữ liệu hoặc robot di chuyển lệch hướng.

• Dây quá cứng không phù hợp với cơ cấu chuyển động, dễ gãy hoặc nứt vỏ sau thời gian ngắn.

• Tiết diện dây không đủ dẫn đến sụt áp, quá nhiệt hoặc chập cháy.

• Lớp cách điện không đạt chuẩn có thể gây rò điện, ảnh hưởng an toàn cho thiết bị và con người.

Việc chọn đúng dây giúp hệ thống vận hành ổn định, giảm chi phí bảo trì, đồng thời tăng tuổi thọ thiết bị lên gấp nhiều lần so với dây không đạt chuẩn.

Các lỗi thường gặp khi lựa chọn dây không đúng tiêu chuẩn

Một số lỗi phổ biến trong quá trình lựa chọn dây gồm:

• Dùng dây dân dụng cho thiết bị công nghiệp nặng.

• Không xem xét yếu tố độ uốn cong và chuyển động liên tục của thiết bị.

• Bỏ qua điều kiện môi trường như nhiệt độ, độ ẩm hoặc hóa chất.

• Không kết hợp dây với hệ thống bảo vệ cơ học như xích nhựa hoặc xích nhựa cuốn cáp.

Những sai sót này khiến dây nhanh hỏng, tín hiệu kém ổn định, dẫn đến việc dừng máy thường xuyên – làm giảm hiệu quả sản xuất và gây tốn kém chi phí vận hành.

Các tiêu chí kỹ thuật cần xem xét khi lựa chọn dây

Việc lựa chọn dây đúng đòi hỏi kỹ sư phải xem xét đồng thời nhiều yếu tố kỹ thuật. Dưới đây là 5 tiêu chí cơ bản quyết định chất lượng và tuổi thọ của dây dẫn trong hệ thống tự động hóa.

Đặc tính cơ học: khả năng uốn, chịu va đập, độ đàn hồi

Trong thiết bị tự động hóa, dây thường phải di chuyển, uốn cong hoặc xoay theo chuyển động của bộ phận cơ khí. Vì vậy, dây cần có:

• Độ mềm dẻo cao để uốn cong liên tục mà không gãy lõi.

• Độ đàn hồi tốt, giúp dây trở lại hình dạng ban đầu sau khi chuyển động.

• Khả năng chịu va đập và rung động, tránh đứt gãy trong môi trường sản xuất.

Ví dụ, dây dùng cho robot công nghiệp thường phải đạt tiêu chuẩn uốn hơn 10 triệu chu kỳ mà không bị gãy lõi.

Vật liệu cách điện và tiêu chuẩn an toàn

Lớp cách điện là yếu tố bảo vệ lõi dây khỏi điện giật, hóa chất và nhiệt độ.
Tùy môi trường, doanh nghiệp nên chọn vật liệu cách điện phù hợp:

• PVC (Polyvinyl Chloride): giá rẻ, dễ thi công, phù hợp môi trường thông thường.

• PUR (Polyurethane): chịu mài mòn, chống dầu, dùng trong robot và máy CNC.

• Silicone hoặc Teflon: chịu nhiệt cao, thích hợp môi trường nhiệt độ >150°C.

Ngoài ra, dây nên đáp ứng các tiêu chuẩn an toàn như IEC 60204-1, UL/CSA, hoặc TCVN 9208:2012 để đảm bảo độ tin cậy lâu dài.

Khả năng chịu tải điện và truyền tín hiệu ổn định

Đây là tiêu chí quan trọng để dây hoạt động hiệu quả. Khi lựa chọn dây, cần xác định:

• Cường độ dòng điện cực đại mà dây có thể chịu.

• Tiết diện lõi đồng (mm²) phù hợp với công suất thiết bị.

• Điện trở và điện dung dây, đặc biệt đối với dây tín hiệu điều khiển.

Dây không đủ khả năng chịu tải có thể dẫn đến quá nhiệt, sụt áp hoặc cháy chập.
Đối với dây tín hiệu, nên ưu tiên dây chống nhiễu (Shielded Cable) để tránh sai lệch dữ liệu trong môi trường có nhiều thiết bị điện.

Độ bền lâu dài trong môi trường công nghiệp khắc nghiệt

Hầu hết thiết bị tự động hóa làm việc trong điều kiện bụi, dầu, độ ẩm cao hoặc rung động mạnh. Vì vậy, dây cần:

• Có vỏ bọc kép chống dầu, hóa chất và tia UV.

• Chịu được nhiệt độ từ -20°C đến 80°C hoặc hơn.

• Có khả năng chống mỏi cơ học khi phải uốn lặp lại nhiều lần.

Một số loại dây công nghiệp cao cấp còn tích hợp chống cháy lan (flame retardant) giúp bảo vệ hệ thống khi xảy ra sự cố điện.

ảnh minh họa: dây điện công nghiệp nhiều lớp cách điện và lớp chống nhiễu sử dụng trong robot

Lựa chọn dây theo từng loại thiết bị tự động hóa

Mỗi nhóm thiết bị trong nhà máy đòi hỏi yêu cầu kỹ thuật khác nhau. Việc hiểu rõ tính năng và điều kiện hoạt động của thiết bị giúp chọn đúng dây, vừa đảm bảo hiệu suất, vừa tiết kiệm chi phí.

Dây cho robot và cánh tay gắp

Robot công nghiệp hoạt động linh hoạt với nhiều trục chuyển động, vì vậy dây sử dụng phải có:

• Độ mềm cao, khả năng uốn hàng triệu lần mà không gãy lõi.

• Vật liệu PUR hoặc Silicone, chống mài mòn và chịu dầu.

• Vỏ chống nhiễu điện từ (EMI Shield) để tín hiệu điều khiển chính xác.
  Đồng thời, nên sử dụng xích nhựa cuốn cáp để cố định đường đi của dây, tránh xoắn hoặc vướng khi robot xoay nhiều trục.

Dây cho máy CNC, băng tải và hệ thống trượt

Những thiết bị này thường có chuyển động dài và liên tục. Dây phù hợp cần:

• Chịu ma sát và uốn cong tốt.

• Có lớp vỏ chống dầu và bụi kim loại.

• Sử dụng xích nhựa luồn dây điện để bảo vệ dây khỏi phoi cắt, dầu tưới nguội hoặc rung động.

Giải pháp này giúp tăng tuổi thọ dây gấp 3–5 lần, đồng thời giúp công tác kiểm tra, bảo trì dễ dàng hơn.

Dây cho tủ điều khiển, cảm biến và truyền tín hiệu

Nhóm dây này tập trung vào ổn định tín hiệu và độ chính xác cao.
Khi chọn, cần đảm bảo:

• Dây có lớp chống nhiễu và độ điện trở thấp.

• Cách điện đạt tiêu chuẩn UL hoặc IEC.

• Tiết diện lõi đồng nhỏ gọn nhưng ổn định cho tín hiệu analog và digital.

Trong môi trường có nhiều cảm biến, việc đi dây cần kết hợp xích nhựa nhỏ gọn hoặc máng dẫn hướng, giúp tối ưu không gian và tránh chồng chéo.

Giải pháp bảo vệ dây trong thiết bị chuyển động

Vai trò của xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện

Trong hệ thống tự động hóa, dây dẫn thường xuyên chuyển động cùng với cơ cấu máy như robot, đầu trượt, băng tải hoặc đầu cắt CNC. Nếu không có biện pháp bảo vệ, dây sẽ nhanh chóng bị mỏi cơ học, gãy lõi hoặc hư hỏng lớp cách điện.

Giải pháp hiệu quả nhất hiện nay là sử dụng xích nhựa, xích nhựa cuốn cáp, hoặc xích nhựa luồn dây điện để bảo vệ và định hướng đường đi của dây.

Công dụng nổi bật:

• Giữ dây ổn định theo quỹ đạo di chuyển của thiết bị, tránh xoắn, gập hoặc vướng vào bộ phận cơ khí.

• Giảm ma sát và va đập trong quá trình vận hành.

• Tăng độ thẩm mỹ và độ gọn gàng trong bố trí dây.

• Dễ bảo trì, kiểm tra khi cần thay thế hoặc kiểm định dây.

Các sản phẩm xích nhựa công nghiệp hiện nay được thiết kế với cấu trúc khớp linh hoạt, độ bền cao và vật liệu chịu dầu, chịu nhiệt, rất phù hợp với điều kiện nhà máy tự động.

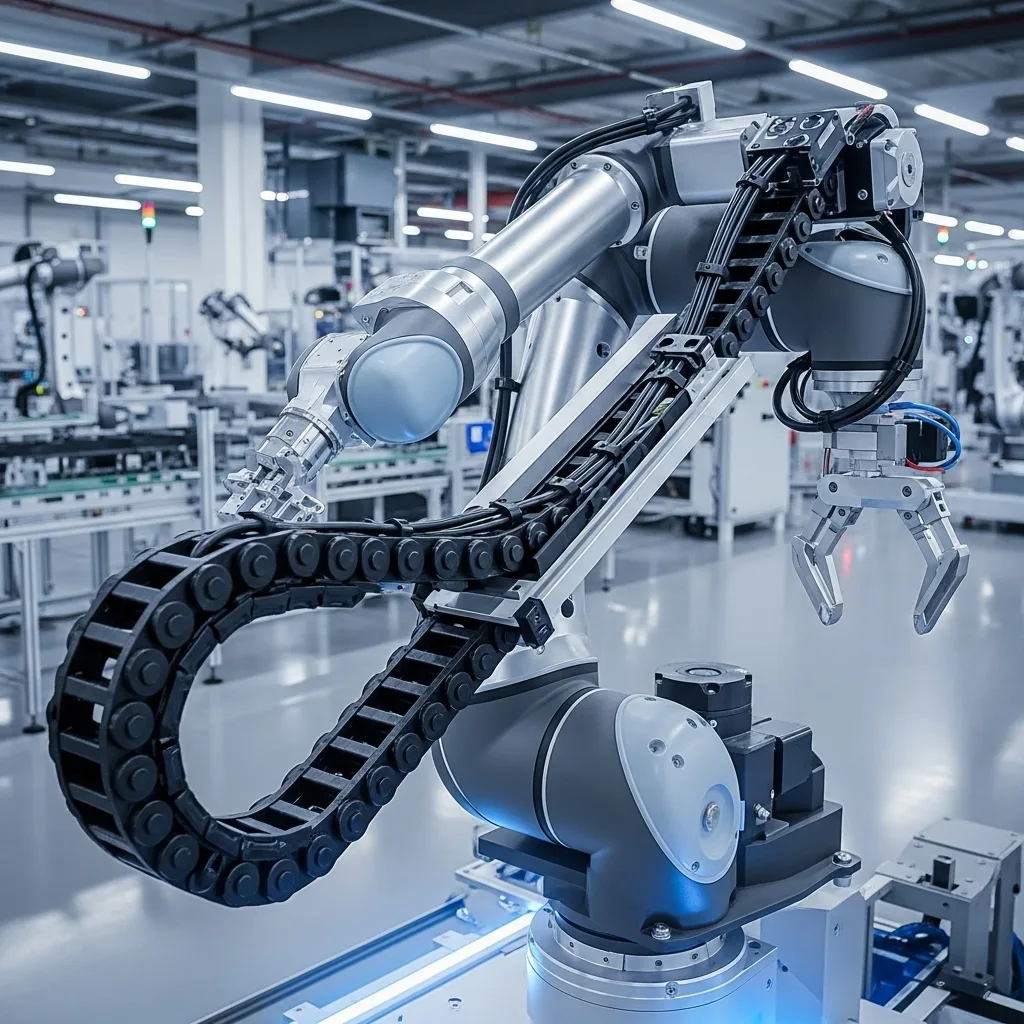

ảnh minh họa: xích nhựa cuốn cáp bảo vệ dây di chuyển theo robot 6 trục

Cách kết hợp phụ kiện bảo vệ với lựa chọn dây phù hợp

Một sai lầm phổ biến là chọn đúng dây nhưng không có giải pháp bảo vệ phù hợp, khiến dây nhanh hỏng do mỏi hoặc mài mòn.
Để đạt hiệu quả cao nhất, doanh nghiệp nên kết hợp đồng bộ giữa lựa chọn dây và phụ kiện bảo vệ theo các nguyên tắc sau:

• Dây dùng cho robot hoặc trục di chuyển nhanh phải đi kèm xích nhựa cuốn cáp có bán kính uốn phù hợp.

• Dây tín hiệu trong tủ điều khiển hoặc môi trường hẹp nên đi xích nhựa luồn dây điện nhỏ gọn hoặc ống dẫn mềm chống nhiễu.

• Dây chịu tải lớn, hoạt động trong môi trường dầu và bụi, nên dùng xích nhựa kín hoặc nửa kín để tránh bụi bẩn xâm nhập.

Khi thiết kế, đội kỹ thuật cần tính toán bán kính uốn (bending radius) phù hợp giữa dây và xích, đảm bảo dây không bị căng hoặc xoắn trong suốt chu kỳ làm việc.

Giải pháp tối ưu được PT Việt Nam khuyến nghị

Công ty TNHH Công nghiệp PT Việt Nam là đơn vị tiên phong cung cấp giải pháp tổng thể cho hệ thống dây và phụ kiện bảo vệ trong thiết bị tự động.
Các dòng sản phẩm của PT Việt Nam bao gồm:

• Xích nhựa cuốn cáp chuyên dụng cho máy CNC, robot, băng tải.

• Xích nhựa luồn dây điện chịu dầu, chịu nhiệt và chống mài mòn.

• Xích nhựa mở nắp nhanh, thuận tiện cho việc kiểm định và thay thế dây.

Điểm mạnh của PT Việt Nam là tư vấn kỹ thuật đồng bộ: lựa chọn đúng loại dây, đúng phụ kiện bảo vệ và bố trí lắp đặt đạt chuẩn kỹ thuật. Nhờ đó, doanh nghiệp tiết kiệm chi phí đầu tư, đồng thời nâng cao hiệu suất vận hành toàn hệ thống tự động hóa.

Những sai lầm cần tránh khi lựa chọn dây cho thiết bị tự động

Dùng sai vật liệu cách điện hoặc tiết diện dây

Một số nhà máy chọn dây có vỏ cách điện không phù hợp với môi trường làm việc (ví dụ: dùng PVC trong môi trường nhiều dầu và rung động), dẫn đến hiện tượng nứt vỏ, rò điện hoặc nhiễu tín hiệu.
Ngoài ra, việc chọn tiết diện dây quá nhỏ so với công suất tải là nguyên nhân chính gây sụt áp, quá nhiệt và cháy dây.

Giải pháp:

• Luôn tham khảo bảng tra tiết diện theo dòng tải.

• Chọn vật liệu cách điện đạt chuẩn công nghiệp như PUR, TPE hoặc Silicone.

• Ưu tiên dây có chứng nhận UL – IEC – RoHS để đảm bảo an toàn.

Bỏ qua yếu tố nhiệt độ, độ rung và độ uốn cong

Nhiều kỹ sư chỉ tính công suất dây mà không xem xét độ uốn cong và rung động của thiết bị.
Trong thực tế, dây làm việc trong robot, trục Z hoặc đầu cắt CNC chịu đến hàng triệu lần uốn, nên nếu chọn dây cứng, lõi sẽ nhanh gãy.

Giải pháp:

• Sử dụng dây chuyên dụng cho chuyển động linh hoạt (Flexible Cable hoặc Drag Chain Cable).

• Lắp đặt kết hợp với xích nhựa cuốn cáp để dây luôn di chuyển đúng quỹ đạo, không bị xoắn.

• Định kỳ kiểm tra độ mỏi cơ học và thay thế dây khi cần.

Không kết hợp hệ thống bảo vệ dây đúng cách

Dù chọn dây tốt đến đâu nhưng nếu bỏ qua hệ thống bảo vệ cơ học, tuổi thọ dây vẫn sẽ giảm mạnh.
Điều này thường xảy ra khi dây được để lộ ra ngoài, không có máng dẫn hoặc xích bảo vệ, khiến dây bị kéo căng, đè nặng hoặc va chạm.

Giải pháp:

• Luôn lắp đặt dây trong xích nhựa hoặc ống luồn dây phù hợp.

• Bố trí tuyến dây ngắn, gọn và có bán kính uốn hợp lý.

• Kết hợp kiểm định dây định kỳ để kịp thời phát hiện mỏi, nứt hoặc hư hại.

ảnh minh họa: lắp đặt dây đúng cách với xích nhựa và máng dẫn hướng trong tủ điều khiển

Kết luận: Chọn đúng dây – đầu tư cho hiệu quả và an toàn lâu dài

Tóm tắt nguyên tắc “5 đúng” trong lựa chọn dây

Để đạt được hiệu quả và độ bền tối đa trong hệ thống tự động hóa, doanh nghiệp cần tuân thủ nguyên tắc “5 đúng”:

1. Đúng mục đích sử dụng: dây nguồn, dây tín hiệu, dây điều khiển hoặc dây truyền dữ liệu.

2. Đúng đặc tính cơ học: linh hoạt, chịu uốn, chống rung.

3. Đúng vật liệu cách điện: phù hợp môi trường và tiêu chuẩn an toàn.

4. Đúng tiết diện và khả năng chịu tải: theo công suất thực tế của thiết bị.

5. Đúng giải pháp bảo vệ: kết hợp xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện để đảm bảo tuổi thọ tối đa.

Khi thực hiện đủ 5 nguyên tắc này, hệ thống dây trong nhà máy sẽ hoạt động ổn định, an toàn và bền vững, giảm thiểu rủi ro và chi phí vận hành lâu dài.
