Cách giảm hỏng hóc dây trong môi trường rung mạnh công nghiệp

Hiểu “rung mạnh công nghiệp” và ảnh hưởng đến hệ thống dây

Trong các nhà máy cơ khí, luyện kim, sản xuất xi măng hay tự động hóa công nghiệp, rung mạnh là một hiện tượng không thể tránh khỏi. Những rung động cơ học phát sinh từ máy nén, búa thủy lực, robot công nghiệp, động cơ servo hoặc thiết bị quay tốc độ cao đều gây tác động trực tiếp lên hệ thống dây dẫn.
Nếu không được thiết kế và bảo vệ đúng cách, các rung động này sẽ khiến dây dẫn gãy ngầm, rò điện, hoặc mất tín hiệu điều khiển, ảnh hưởng nghiêm trọng đến tuổi thọ thiết bị và độ an toàn sản xuất.

Định nghĩa môi trường rung mạnh và ví dụ thực tế

“Môi trường rung mạnh công nghiệp” là khu vực có biên độ dao động cơ học lớn, tần số rung cao và tác động liên tục lên các chi tiết máy, trong đó bao gồm cả dây điện, dây điều khiển hoặc cáp tín hiệu.
Ví dụ điển hình:

• Máy ép thủy lực hoặc máy nghiền đá: biên độ rung lên tới hàng chục milimet, gây biến dạng dây dẫn.

• Dây chuyền gia công CNC tốc độ cao: rung liên tục ở tần số 200–400 Hz.

• Robot hàn tự động: phát sinh dao động ngắn, mạnh và tập trung tại các khớp nối.

Các rung động này, dù nhỏ hay lớn, đều tác động cộng hưởng lâu dài, làm suy yếu cấu trúc vật liệu dây và các đầu nối.

Tác động của rung động lên dây dẫn

1. Mỏi vật liệu (Fatigue): Dây bị uốn và kéo liên tục dẫn đến nứt gãy lõi đồng bên trong.

2. Giảm cách điện: Lớp vỏ cách điện bị nứt hoặc tách lớp do biến dạng nhiệt và cơ học.

3. Lỏng khớp nối: Rung động làm các đầu cắm, connector hoặc vít kẹp bị nới lỏng, gây chập chờn tín hiệu.

4. Rung cộng hưởng: Khi tần số rung của máy trùng với tần số dao động tự nhiên của dây, biên độ rung tăng mạnh, gây hư hỏng nhanh chóng.

Các yếu tố cơ khí gây hỏng dây

• Tải trọng lệch: dây bị kéo nghiêng hoặc treo lủng lẳng trong khi máy rung.

• Va đập cơ học: dây chạm vào khung, trục quay hoặc thành máy.

• Dao động truyền dẫn: rung động từ thiết bị truyền theo khung máy đến toàn bộ hệ thống dây.

Để khắc phục, kỹ sư cần giảm biên độ rung truyền đến dây, sử dụng vật liệu đàn hồi, phụ kiện bảo vệ cơ khí, và đặc biệt là xích nhựa công nghiệp để cố định và dẫn hướng ổn định.

Vật liệu và cấu trúc giúp tăng khả năng chịu chấn động

Một trong những giải pháp cốt lõi để giảm hỏng hóc dây trong môi trường rung mạnh là chọn đúng vật liệu và thiết kế cấu trúc đàn hồi hợp lý.

Vật liệu đàn hồi và hấp thu rung động

Các vật liệu có khả năng hấp thu năng lượng dao động tốt giúp giảm truyền rung trực tiếp lên dây.
Một số vật liệu phổ biến:

• Cao su kỹ thuật (NBR, EPDM): hấp thụ chấn động tốt, chịu dầu và nhiệt.

• Polyurethane (PU): có độ đàn hồi cao, chống mài mòn, phù hợp cho vỏ dây và đệm giảm chấn.

• Sợi thủy tinh bọc nhựa: tăng độ cứng, ổn định nhiệt và giảm dao động xoắn.

• Silicone: linh hoạt, chịu nhiệt cao, chống rung cho các dây tín hiệu nhỏ.

Khi thiết kế hệ thống, nên kết hợp lớp vật liệu giảm chấn ở phần kẹp hoặc khớp nối để hạn chế lực truyền trực tiếp vào lõi dây.

Cấu trúc khớp nối linh hoạt giảm tải cho dây dẫn

Khớp nối là điểm yếu dễ gãy nhất khi dây chịu rung. Giải pháp là sử dụng khớp nối linh hoạt (Flexible Joint) – cho phép dây và đầu nối dịch chuyển nhẹ mà không chịu tải trực tiếp.
Các dạng khớp phổ biến:

• Khớp nối cao su giảm chấn: đặt giữa đầu dây và thiết bị.

• Khớp nối xoay mềm: giảm xoắn dây khi rung hoặc quay.

• Ống co mềm có lõi thép xoắn: vừa chịu lực, vừa cho phép dây co giãn tự nhiên.

Thiết kế giá đỡ và bố trí dây giảm dao động

Ngoài vật liệu và khớp nối, bố trí tuyến dây cũng đóng vai trò then chốt:

• Cố định dây cách xa nguồn rung (động cơ, trục quay, máy ép).

• Sử dụng đệm giảm chấn tại điểm kẹp dây.

• Đi dây song song theo hướng truyền động, tránh cắt ngang luồng dao động.

• Dùng xích nhựa dẫn hướng dây, giúp dây di chuyển theo quỹ đạo ổn định, không rung xoắn.

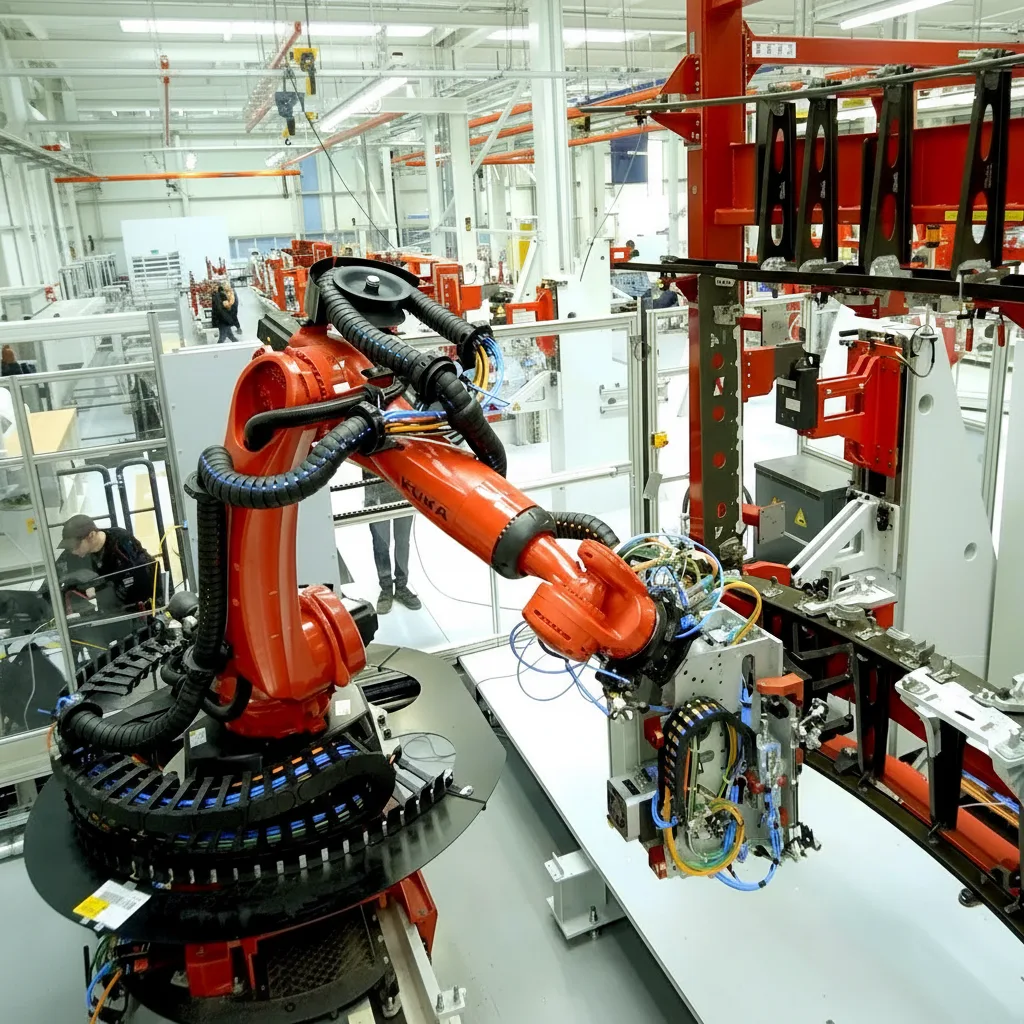

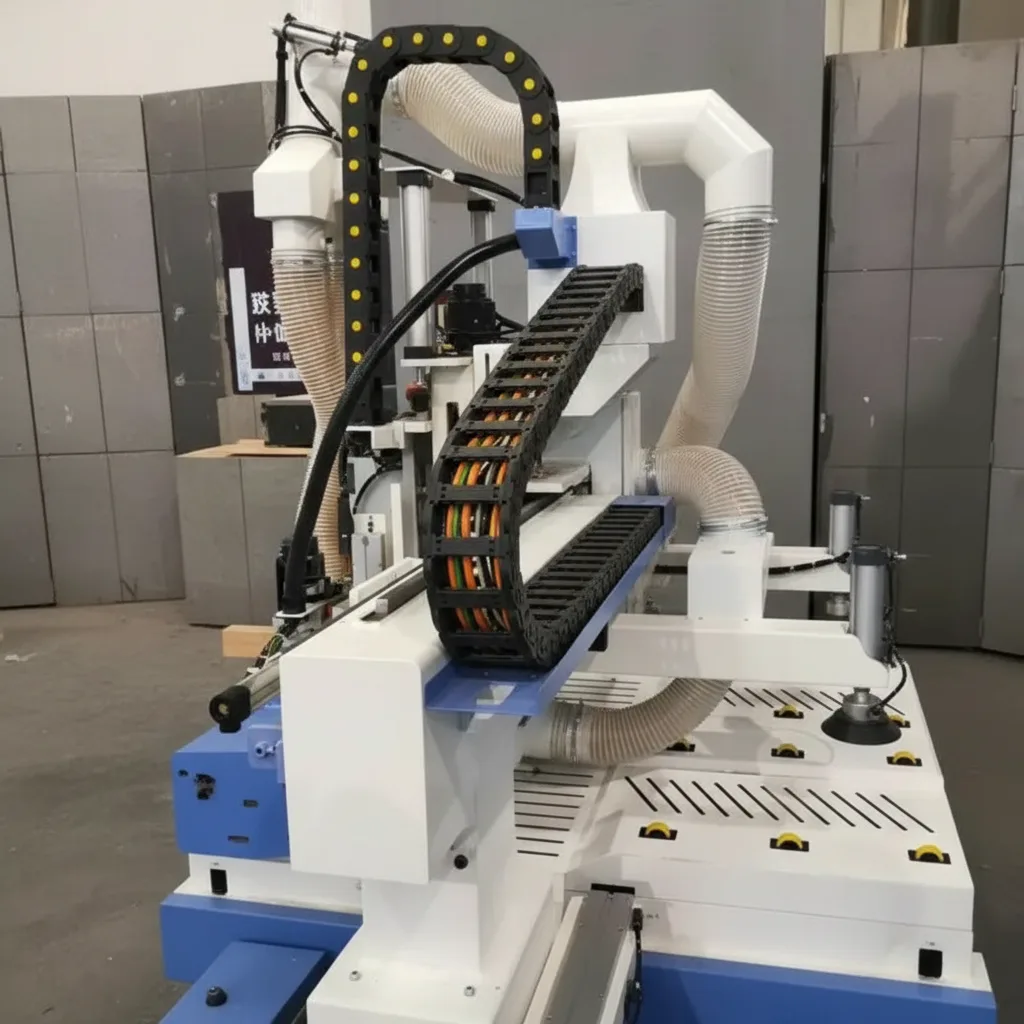

Dây công nghiệp đi trong xích nhựa dẫn hướng

Bảo vệ cơ khí và phụ kiện chuyên dụng cho môi trường rung mạnh

Khi rung động vượt quá ngưỡng cho phép, việc chỉ dựa vào vật liệu dây là không đủ. Lúc này cần có phụ kiện cơ khí bảo vệ chuyên dụng, giúp phân tán và triệt tiêu năng lượng dao động.

Vai trò của phụ kiện bảo vệ cơ khí

Phụ kiện bảo vệ giúp:

• Giữ dây cố định và ổn định hướng dẫn chuyển động.

• Giảm ma sát và va chạm giữa dây với các chi tiết máy.

• Hấp thụ chấn động, hạn chế rung lan truyền theo khung máy.

Các loại phụ kiện phổ biến bao gồm: xích nhựa, ống dẫn linh hoạt, máng cáp, đệm cao su, khớp nối mềm, và hệ thống giá đỡ chống rung.

Ứng dụng phụ kiện bảo vệ hiện đại: xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện

Xích nhựa công nghiệp là một trong những giải pháp tối ưu nhất hiện nay để giảm hỏng hóc dây trong môi trường rung mạnh.
Công dụng:

• Cố định dây dẫn theo trục chuyển động giúp tránh dao động tự do.

• Hấp thụ rung động nhẹ thông qua các mắt xích linh hoạt.

• Phân bố lực kéo đồng đều, tránh gãy tại điểm cố định.

Ba loại xích phổ biến trong công nghiệp:

• Xích nhựa (Cable Drag Chain): dùng cho hệ thống cố định hoặc di chuyển chậm, giúp bảo vệ và gom dây gọn gàng.

• Xích nhựa cuốn cáp (Cable Carrier): cho phép dây di chuyển trơn tru trong các hệ thống CNC, robot hoặc máy móc tự động.

• Xích nhựa luồn dây điện (Cable Guide): phù hợp khu vực rung mạnh, nơi dây cần được che chắn khỏi bụi, dầu và va đập.

Hướng dẫn lắp đặt phụ kiện giảm rung hiệu quả

Để hệ thống đạt hiệu quả cao nhất, kỹ sư nên:

• Chọn kích thước xích nhựa phù hợp đường kính dây.

• Giữ độ cong tự nhiên của dây trong xích, không ép chặt hoặc thả lỏng quá mức.

• Đặt tuyến xích song song trục chuyển động, giảm xoắn dây.

• Kiểm tra khớp nối định kỳ để phát hiện mắt xích bị nứt hoặc lệch hướng.

Công ty TNHH Công nghiệp PT Việt Nam hiện cung cấp các loại xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện chất lượng cao, đáp ứng tiêu chuẩn chịu rung động và va đập mạnh trong môi trường công nghiệp nặng.

Quy trình kiểm tra và bảo trì cho hệ thống dây trong môi trường rung

Ngay cả khi dây dẫn được thiết kế đúng tiêu chuẩn và trang bị phụ kiện bảo vệ, nếu không được kiểm tra và bảo trì định kỳ, tuổi thọ của hệ thống vẫn có thể giảm đáng kể. Việc lập kế hoạch giám sát và bảo trì đúng quy trình là chìa khóa giúp duy trì độ ổn định và ngăn ngừa hỏng hóc sớm.

Kiểm tra định kỳ: phát hiện dấu hiệu mỏi và nứt dây

Dây dẫn trong môi trường rung mạnh thường xuất hiện các dấu hiệu cảnh báo trước khi hỏng:

• Vỏ dây bị nứt hoặc bong tróc.

• Đầu nối bị lỏng hoặc rạn nứt.

• Dây bị võng, biến dạng hoặc xoắn bất thường trong xích nhựa.

• Nhiệt độ dây tăng cao khi hoạt động.

Kỹ sư nên kiểm tra những khu vực dây gần nguồn rung hoặc điểm neo cố định, vì đây là nơi lực cơ học tập trung nhiều nhất.

Đối với hệ thống lớn, có thể sử dụng camera nội soi công nghiệp để kiểm tra bên trong ống dẫn hoặc thiết bị đo điện trở cách điện nhằm phát hiện hư hỏng ẩn trong lõi dây.

Đo dao động và xác định tần số cộng hưởng

Một trong những nguyên nhân phổ biến khiến dây hỏng nhanh là rung cộng hưởng – khi tần số rung của máy trùng với tần số dao động tự nhiên của dây.
Để khắc phục, kỹ sư cần:

1. Đo biên độ và tần số rung bằng cảm biến gia tốc hoặc thiết bị đo rung chuyên dụng.

2. Phân tích phổ dao động (FFT) để xác định vùng tần số nguy hiểm.

3. Thay đổi chiều dài, vị trí hoặc điểm neo dây để điều chỉnh tần số dao động tự nhiên.

4. Bổ sung phụ kiện hấp thụ rung, như đệm cao su hoặc xích nhựa dẫn hướng.

Giải pháp này giúp dây không còn chịu dao động cộng hưởng lặp lại, nhờ đó kéo dài đáng kể tuổi thọ và độ ổn định cơ học.

Lập kế hoạch bảo trì và thay thế sớm

Việc bảo trì cần được thực hiện theo chu kỳ cố định, thay vì đợi đến khi xảy ra sự cố.

• Chu kỳ kiểm tra: 3–6 tháng/lần đối với dây hoạt động trong môi trường rung mạnh.

• Chu kỳ thay thế phụ kiện: 1–2 năm/lần cho đệm cao su, khớp nối mềm, hoặc mắt xích nhựa.

• Ghi chép dữ liệu vận hành: theo dõi độ rung, tải trọng, và nhiệt độ dây để dự báo tuổi thọ.

Ứng dụng công nghệ IoT giám sát tự động giúp lưu trữ và phân tích dữ liệu đo từ cảm biến rung, hỗ trợ bảo trì chủ động – tránh ngừng máy đột xuất và tối ưu hiệu suất vận hành.

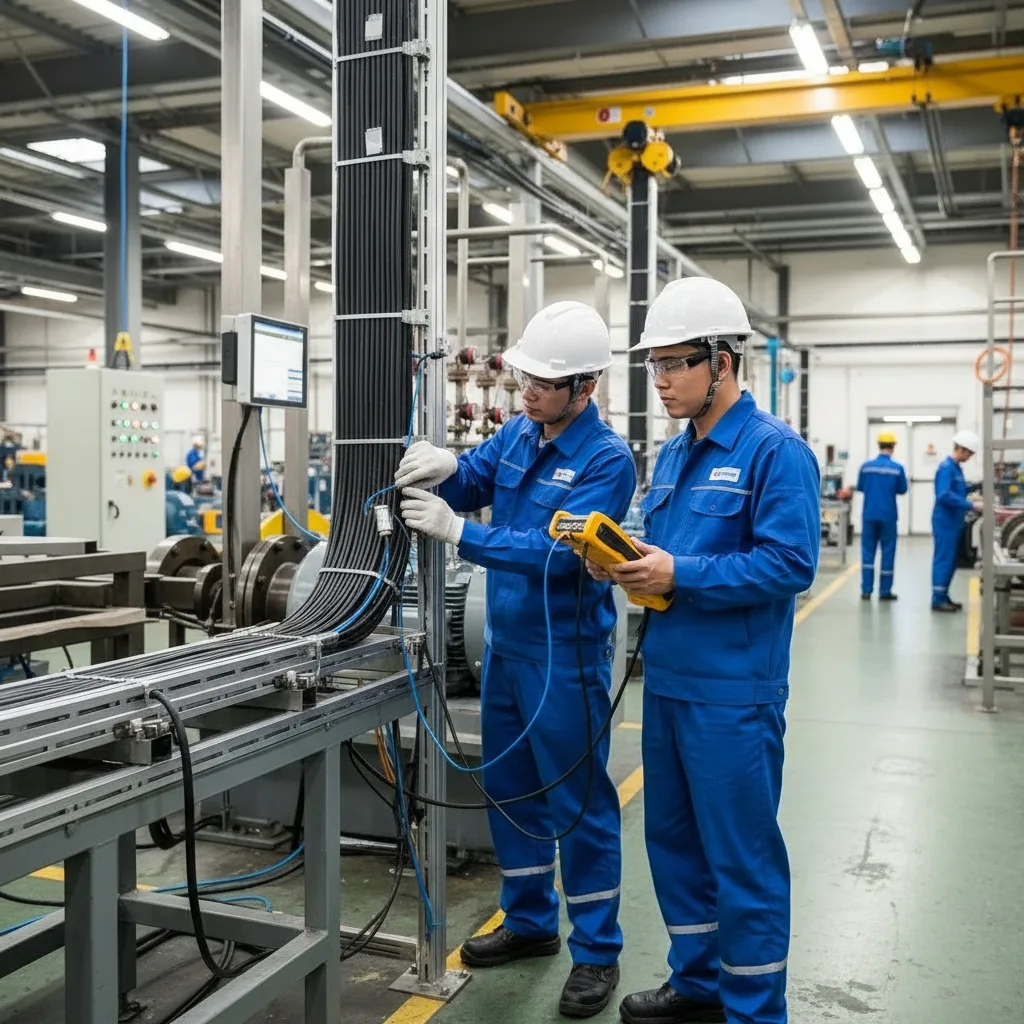

Ảnh minh họa: Kỹ sư PT Việt Nam sử dụng cảm biến đo rung để kiểm tra dây công nghiệp trong nhà máy tự động hóa

Giải pháp toàn diện từ Công ty TNHH Công nghiệp PT Việt Nam

Khi nói đến việc bảo vệ hệ thống dây trong môi trường rung mạnh, Công ty TNHH Công nghiệp PT Việt Nam là một trong những đơn vị tiên phong mang lại giải pháp tổng thể – từ tư vấn kỹ thuật, thiết kế lắp đặt, đến cung cấp phụ kiện và bảo trì định kỳ.

Dịch vụ tư vấn thiết kế hệ thống dây dẫn cho môi trường rung mạnh

PT Việt Nam cung cấp dịch vụ kỹ thuật chuyên sâu cho các ngành công nghiệp cơ khí, tự động hóa, luyện kim, sản xuất khuôn mẫu và robot công nghiệp.

Các bước triển khai dịch vụ:

1. Khảo sát hiện trạng dây chuyền sản xuất, xác định nguồn rung chính và vùng chịu ảnh hưởng.

2. Phân tích rung động và tải trọng dây, sử dụng thiết bị đo hiện đại.

3. Đề xuất giải pháp vật liệu, cấu trúc dây, và phụ kiện bảo vệ phù hợp.

4. Lắp đặt và kiểm tra vận hành thực tế, đảm bảo đúng tiêu chuẩn cơ khí và an toàn điện.

5. Đào tạo kỹ sư bảo trì tại nhà máy, giúp khách hàng chủ động quản lý dây chuyền.

Tất cả quy trình đều được PT Việt Nam thực hiện theo chuẩn ISO 9001:2015 và tiêu chuẩn an toàn quốc tế IEC/EN 60204-1.

Sản phẩm chuyên dụng: xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện

Để đảm bảo hệ thống dây vận hành ổn định trong môi trường rung mạnh, PT Việt Nam phân phối và gia công xích nhựa công nghiệp cao cấp, với nhiều loại kích thước và kiểu dáng phù hợp từng ứng dụng:

Xích nhựa (Cable Drag Chain)

• Thiết kế chắc chắn, chịu được lực rung dọc và va chạm nhẹ.

• Cố định dây an toàn, giảm trượt, xoắn hoặc biến dạng.

• Dễ mở, dễ vệ sinh, thuận tiện khi thay dây hoặc bảo trì.

Xích nhựa cuốn cáp (Cable Carrier)

• Dùng cho dây chuyển động liên tục trong robot, máy CNC, dây chuyền tự động.

• Cấu trúc khoang linh hoạt giúp dây di chuyển mềm mại mà không bị gãy.

• Chịu rung tốt và hạn chế ma sát nhờ hệ thống đệm giảm chấn tích hợp.

Xích nhựa luồn dây điện (Cable Guide Chain)

• Phù hợp cho hệ thống cố định hoặc di chuyển ít, nơi có rung động truyền từ khung máy.

• Bảo vệ dây khỏi va đập, dầu mỡ, và bụi kim loại.

• Giúp bố trí dây gọn gàng, nâng cao tính thẩm mỹ và an toàn sản xuất.

Tất cả sản phẩm đều được PT Việt Nam kiểm định chất lượng nghiêm ngặt, có khả năng chịu rung động cao, hoạt động ổn định trong môi trường khắc nghiệt và tuổi thọ vượt trội.

Lợi ích khi sử dụng giải pháp từ PT Việt Nam

• Giảm 40–60% hư hỏng dây do rung động.

• Tăng tuổi thọ dây lên gấp 2–3 lần so với hệ thống không có bảo vệ cơ khí.

• Giảm thời gian bảo trì và chi phí vận hành.

• Đảm bảo độ an toàn và ổn định tín hiệu điều khiển trong dây chuyền sản xuất tự động.

Đặc biệt, PT Việt Nam có khả năng tùy chỉnh xích nhựa theo yêu cầu, đáp ứng từng loại dây, kích thước, bán kính uốn hoặc tần suất chuyển động của từng nhà máy.

Dịch vụ hỗ trợ kỹ thuật và bảo trì định kỳ

Đội ngũ kỹ sư của PT Việt Nam không chỉ cung cấp sản phẩm mà còn đồng hành cùng doanh nghiệp trong suốt quá trình vận hành:

• Kiểm tra rung động và tải trọng dây định kỳ.

• Tư vấn thay thế phụ kiện khi phát hiện rung cộng hưởng.

• Đề xuất nâng cấp hệ thống bảo vệ cũ sang xích nhựa mới.

• Hỗ trợ kỹ thuật 24/7 cho khách hàng trong khu vực miền Bắc và miền Nam.

Thông tin liên hệ

Nếu bạn đang cần tư vấn hoặc giải pháp kỹ thuật cho dây công nghiệp trong môi trường rung mạnh, hãy liên hệ với:

📞 Hotline: 0946.945.188
🌐 Website: https://congnghieppt.com

Công ty TNHH Công nghiệp PT Việt Nam – đối tác tin cậy trong lĩnh vực giải pháp bảo vệ cơ khí, xích nhựa công nghiệp và thiết kế hệ thống dây bền vững.

Kết luận

Môi trường rung mạnh công nghiệp là một trong những thử thách khắc nghiệt nhất đối với hệ thống dây dẫn. Tuy nhiên, với việc ứng dụng vật liệu đàn hồi, khớp nối linh hoạt, xích nhựa bảo vệ và quy trình bảo trì chuẩn xác, doanh nghiệp có thể giảm đáng kể tần suất hỏng hóc và nâng cao độ ổn định vận hành.

Công ty TNHH Công nghiệp PT Việt Nam mang đến giải pháp toàn diện – từ thiết kế, thi công đến bảo trì – giúp khách hàng xây dựng hệ thống dây dẫn bền bỉ, an toàn và hiệu quả, đáp ứng mọi tiêu chuẩn khắt khe trong sản xuất công nghiệp hiện đại.
