Cách đảm bảo độ linh hoạt của dây trong robot công nghiệp

Giới thiệu

Trong các hệ thống robot công nghiệp, mọi chuyển động của cánh tay, trục xoay hay cụm kẹp đều được điều khiển bằng tín hiệu điện tử. Nhưng để các tín hiệu đó được truyền tải chính xác và ổn định, một yếu tố tưởng chừng nhỏ bé lại đóng vai trò vô cùng quan trọng: độ linh hoạt dây.

Nếu dây trong robot không đủ linh hoạt, chỉ sau vài nghìn chu kỳ hoạt động, chúng sẽ bị gãy lõi, rách vỏ, hoặc làm cản trở chuyển động cơ học. Từ đó, robot có thể bị ngừng hoạt động, sai lệch hành trình, hoặc nghiêm trọng hơn là cháy mạch điện.

Bài viết này sẽ giúp bạn hiểu rõ tầm quan trọng của độ linh hoạt dây, cách thiết kế chuyển động tối ưu, giảm ma sát, bảo vệ vỏ dây và xây dựng hệ thống điều hướng dây thông minh — tất cả nhằm giúp robot vận hành mượt mà, bền bỉ và hiệu quả hơn.

Tầm quan trọng của độ linh hoạt dây trong robot công nghiệp

Độ linh hoạt dây là gì?

Độ linh hoạt dây là khả năng chịu uốn cong, xoắn hoặc chuyển động liên tục mà không làm hư hại đến cấu trúc bên trong dây. Một dây linh hoạt tốt phải vừa đủ mềm để thích ứng với chuyển động robot, vừa đủ bền để không biến dạng sau hàng triệu lần uốn.

Trong các robot công nghiệp 6 trục, robot hàn, robot pick & place, dây điện và dây tín hiệu thường phải di chuyển cùng các khớp cơ khí. Vì vậy, chúng phải có khả năng chịu mỏi cơ học cực cao và khả năng trở lại hình dạng ban đầu sau mỗi chuyển động.

Tác động của linh hoạt dây đến hiệu suất robot

Một hệ thống robot có độ linh hoạt dây tốt sẽ:

• Duy trì tốc độ chuyển động ổn định và chính xác hơn.

• Giảm lực cản trong quá trình di chuyển, giúp tiết kiệm năng lượng.

• Giảm nguy cơ gãy gập hoặc đứt lõi dây – yếu tố gây dừng máy đột ngột.

• Tăng tuổi thọ thiết bị và giảm chi phí bảo trì.

Ngược lại, dây thiếu linh hoạt có thể:

• Làm robot chuyển động không đều, tạo độ trễ tín hiệu.

• Gây mỏi vật liệu, nứt vỏ dây sau thời gian ngắn.

• Dẫn đến lỗi truyền tín hiệu, nhiễu điện hoặc chập mạch.

Thách thức khi đảm bảo độ linh hoạt dây

Trong môi trường sản xuất công nghiệp, dây robot phải chịu đồng thời:

• Chuyển động đa hướng (xoắn, gập, uốn cong liên tục).

• Tác động cơ học và rung động mạnh từ motor, bộ kẹp.

• Ảnh hưởng nhiệt độ và dầu mỡ trong khu vực sản xuất.

Vì thế, việc tối ưu độ linh hoạt dây không chỉ nằm ở việc chọn dây tốt, mà còn ở thiết kế đường đi, lựa chọn phụ kiện, và quy trình bảo trì định kỳ.

Thiết kế chuyển động và giảm ma sát – hai yếu tố then chốt

Thiết kế chuyển động trong robot công nghiệp

Robot công nghiệp thường có nhiều trục hoạt động đồng thời, mỗi trục đều yêu cầu dây dẫn có hành trình riêng. Nếu không bố trí hợp lý, dây sẽ bị căng hoặc xoắn tại các khớp gập.

Giải pháp là:

• Tính toán trước quỹ đạo dây: dựa trên phạm vi di chuyển của robot.

• Giữ dây cách xa trục xoay: tránh xoắn và va chạm cơ học.

• Dự phòng độ dài hợp lý: không để dây quá ngắn (bị căng) hoặc quá dài (vướng chuyển động).

• Sử dụng hệ thống treo hoặc dẫn hướng linh hoạt: giúp dây tự động điều chỉnh theo chuyển động robot.

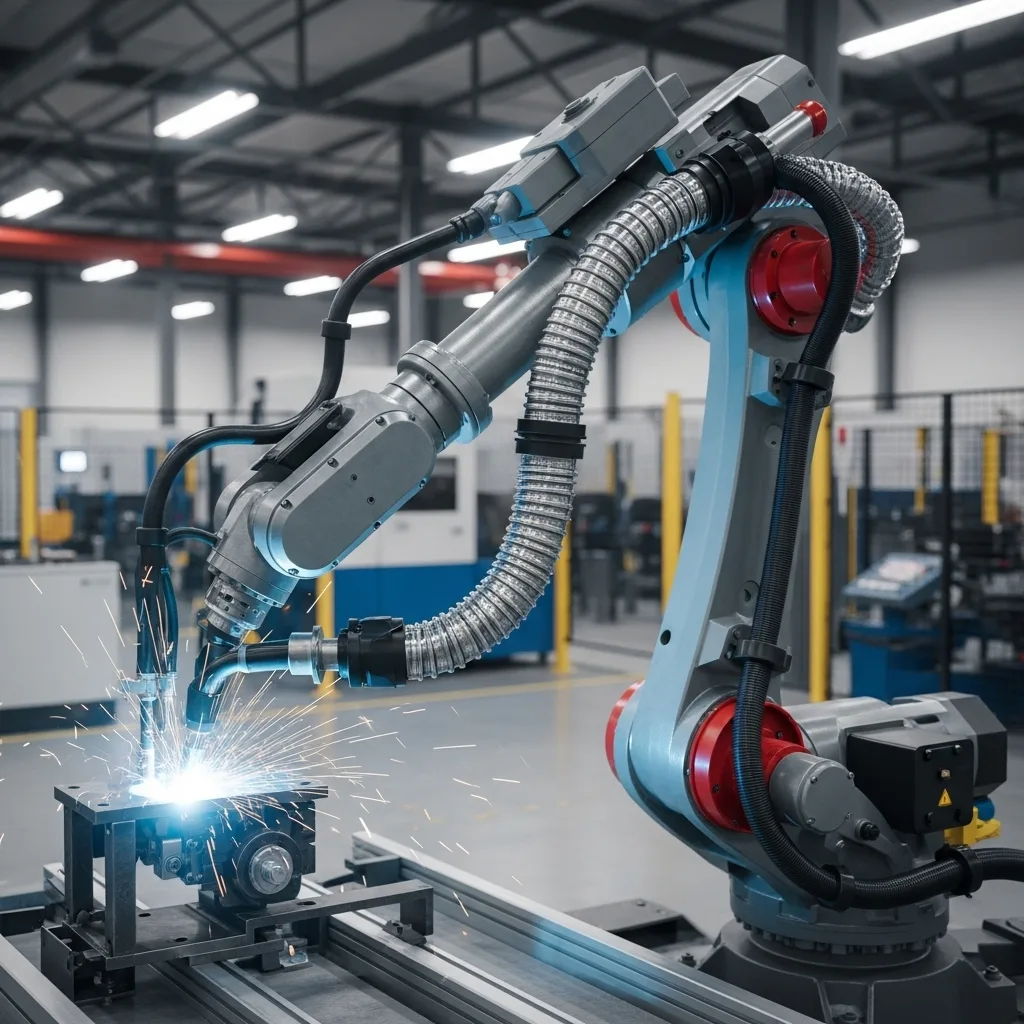

Mô hình quỹ đạo dây linh hoạt theo chuyển động robot 6 trục

Giảm ma sát – bảo vệ lõi và vỏ dây

Ma sát là “kẻ thù” của độ bền dây. Khi dây trượt liên tục trên bề mặt kim loại, nó tạo ra vết xước nhỏ trên lớp vỏ PVC hoặc PUR. Lâu dần, những vết xước này phát triển thành điểm gãy, gây rách vỏ và đứt lõi.

Để giảm ma sát, có thể áp dụng:

• Chọn vật liệu vỏ dây có hệ số ma sát thấp (như PUR, TPE).

• Bọc thêm lớp bảo vệ ngoài cho dây thường xuyên va chạm.

• Bố trí dây theo đường cong tự nhiên, không ép góc nhọn.

• Sử dụng ống dẫn hoặc máng dẫn dây bằng nhựa kỹ thuật.

Đặc biệt trong robot di chuyển tầm xa, dây thường xuyên chịu lực kéo – vì thế nên lắp đặt trong xích nhựa, giúp dây trượt êm hơn và tránh mài mòn.

Vật liệu dây dẫn và vỏ bảo vệ phù hợp

Các chuyên gia kỹ thuật thường chọn dây lõi đồng mạ thiếc mềm, vỏ PUR chống dầu và chống tia UV – loại dây này đảm bảo độ linh hoạt cao, có thể chịu được hàng triệu chu kỳ gập mà không đứt.

Ngoài ra, lớp bện chống nhiễu (shield) bên trong còn giúp tín hiệu điều khiển của robot ổn định, không bị sai lệch do nhiễu điện từ từ motor hoặc biến tần.

Bảo vệ vỏ dây và hệ thống điều hướng – tăng cường độ bền

Trong môi trường làm việc liên tục của robot công nghiệp, việc bảo vệ dây khỏi tác động cơ học và môi trường là yếu tố không thể xem nhẹ.

Bảo vệ cơ học cho vỏ dây

Vỏ dây chính là “áo giáp” của lõi dẫn. Nếu lớp vỏ này bị nứt, hở hoặc rách, dây rất dễ bị chập điện, nhiễu tín hiệu hoặc mất an toàn. Do đó:

• Nên sử dụng vỏ dây chịu dầu, chịu mài mòn và chịu nhiệt tốt.

• Khi dây đi qua khu vực có vật sắc nhọn hoặc góc kim loại, cần bọc thêm lớp bảo vệ hoặc luồn ống dẫn.

• Tránh để dây chạm đất hoặc bị kéo lê trong quá trình robot vận hành.

Hệ thống điều hướng và phụ kiện bảo vệ

Một hệ thống điều hướng dây chuyên nghiệp giúp dây di chuyển tự nhiên mà không bị xoắn, cuộn hoặc căng. Trong đó, các phụ kiện bảo vệ đóng vai trò không thể thiếu:

• Xích nhựa: giúp dây di chuyển trơn tru trong các hành trình tuyến tính, bảo vệ dây khỏi va đập và kéo căng.

• Xích nhựa cuốn cáp: phù hợp cho robot có chuyển động xoay tròn, giúp dây cuộn gọn gàng, tránh rối.

• Xích nhựa luồn dây điện: lý tưởng trong tủ điều khiển hoặc các đoạn dây cố định, giúp quản lý dây gọn gàng và giảm ma sát.

Ảnh minh họa: Hệ thống xích nhựa cuốn cáp bảo vệ dây dẫn trên robot công nghiệp

Những giải pháp này không chỉ giúp bảo vệ vỏ dây mà còn giúp duy trì độ linh hoạt dây trong suốt vòng đời hoạt động của robot – yếu tố quyết định sự ổn định và tuổi thọ của hệ thống.

Kiểm định định kỳ và vận hành bảo trì – bảo đảm độ linh hoạt dài hạn

Một hệ thống robot dù hiện đại đến đâu cũng không thể vận hành trơn tru nếu bỏ qua khâu kiểm định định kỳ dây dẫn. Sau hàng nghìn giờ làm việc, dây robot chịu tác động liên tục của uốn cong, xoắn và ma sát. Nếu không kiểm tra đúng thời điểm, dây có thể bị mỏi cơ học, rạn nứt hoặc hư hại vỏ, gây ra lỗi tín hiệu hoặc dừng máy đột ngột.

Tại sao phải kiểm định định kỳ dây robot?

• Đảm bảo an toàn vận hành: dây điện và dây tín hiệu bị mòn có thể gây chập mạch hoặc phóng điện.

• Duy trì độ linh hoạt dây: khi lõi dây bị cứng hoặc gãy vi mô, khả năng uốn của dây giảm rõ rệt, ảnh hưởng đến chuyển động robot.

• Ngăn ngừa downtime (thời gian ngừng máy): phát hiện và thay thế dây hỏng sớm giúp tránh gián đoạn sản xuất.

• Giảm chi phí sửa chữa dài hạn: chi phí thay dây định kỳ thấp hơn nhiều so với chi phí thay cả cụm robot hoặc bo điều khiển.

Các bước kiểm định độ linh hoạt dây

1. Kiểm tra bằng mắt thường:

   • Tìm dấu hiệu rạn nứt, xước hoặc bong lớp vỏ ngoài.

   • Kiểm tra độ đàn hồi: dây cũ thường trở nên cứng, khó uốn cong.

2. Kiểm tra độ mỏi cơ học:

   • Dựa trên số chu kỳ uốn hoặc xoắn theo khuyến nghị nhà sản xuất.

   • Nếu vượt giới hạn, nên thay mới để đảm bảo an toàn.

3. Đo điện trở và kiểm tra tín hiệu:

   • Dây bị gãy lõi hoặc oxy hóa thường có điện trở tăng cao.

   • Với dây tín hiệu, cần kiểm tra cả chất lượng sóng và độ ổn định truyền dữ liệu.

4. Đánh giá tình trạng phụ kiện:

   • Xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện có thể bị mòn, nứt hoặc kẹt do bụi, dầu mỡ.

   • Nên vệ sinh định kỳ, bôi trơn và thay thế khi cần thiết.

Chu kỳ bảo trì khuyến nghị

• Hàng tuần: kiểm tra sơ bộ bằng mắt thường, lau chùi bụi bẩn và dầu mỡ.

• Hàng tháng: đo điện trở ngẫu nhiên, đánh giá độ uốn và độ xoắn của dây.

• Hàng quý: kiểm định toàn hệ thống dây và phụ kiện bảo vệ.

• Hàng năm: thay mới dây ở vị trí chịu tải cao hoặc có dấu hiệu cứng.

Việc duy trì chu kỳ bảo trì đều đặn giúp robot luôn hoạt động ổn định, giữ độ linh hoạt dây đạt chuẩn kỹ thuật, đồng thời kéo dài tuổi thọ cho toàn bộ hệ thống.

Giải pháp tổng thể cho hệ thống robot công nghiệp

Để đảm bảo độ linh hoạt dây và độ bền bỉ lâu dài, doanh nghiệp cần triển khai một quy trình tổng thể — từ thiết kế kỹ thuật ban đầu, thi công lắp đặt, đến bảo trì và kiểm định định kỳ.

1. Thiết kế đúng ngay từ đầu

• Lập bản vẽ mô phỏng quỹ đạo di chuyển dây, dựa trên hướng chuyển động của robot.

• Tính toán bán kính uốn tối thiểu, chọn loại dây chuyên dụng cho chuyển động linh hoạt.

• Dự trù không gian đủ để dây hoạt động tự nhiên, không bị căng hoặc xoắn.

2. Sử dụng phụ kiện bảo vệ chất lượng cao

• Xích nhựa: thích hợp cho các robot có hành trình dài và tuyến tính.

• Xích nhựa cuốn cáp: phù hợp với robot có chuyển động xoay tròn hoặc đa hướng.

• Xích nhựa luồn dây điện: dùng cho các cụm điều khiển cố định, giúp đi dây gọn gàng, an toàn.

Các phụ kiện này không chỉ giảm ma sát, bảo vệ vỏ dây, mà còn giúp hệ thống điều hướng dây hoạt động mượt mà, không bị cản trở trong các chu kỳ chuyển động nhanh.

Ảnh minh họa: Hệ thống robot công nghiệp sử dụng xích nhựa cuốn cáp để bảo vệ dây linh hoạt

3. Kiểm định định kỳ và bảo trì chuyên nghiệp

Một quy trình kiểm định tốt cần có sự tham gia của đội ngũ kỹ thuật giàu kinh nghiệm, am hiểu cấu trúc robot và dây dẫn. Khi kết hợp giữa kiểm định cơ học và kiểm tra tín hiệu điện tử, doanh nghiệp sẽ đảm bảo dây luôn duy trì trạng thái tốt nhất, tránh sự cố bất ngờ.

Kết luận

Độ linh hoạt dây là yếu tố sống còn trong vận hành robot công nghiệp. Nó ảnh hưởng trực tiếp đến độ chính xác, tốc độ và tuổi thọ của hệ thống. Việc đảm bảo độ linh hoạt không chỉ nằm ở lựa chọn dây chất lượng cao, mà còn ở thiết kế chuyển động khoa học, giảm ma sát hợp lý, bảo vệ vỏ dây đúng cách, và đặc biệt là kiểm định định kỳ chuyên nghiệp.

Sử dụng các phụ kiện bảo vệ hiện đại như xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện sẽ giúp robot vận hành êm ái, tăng hiệu quả sản xuất và hạn chế rủi ro kỹ thuật.
