Cách chọn máng xích nhựa cho dây cáp máy CNC chuẩn nhất

Vai trò của máng xích nhựa cho dây cáp CNC trong vận hành máy

Trong các hệ thống máy CNC hiện đại, máng xích nhựa cho dây cáp CNC đóng vai trò như bộ “xương sống” bảo vệ toàn bộ bó cáp, ống dẫn tín hiệu và dây cáp điều khiển khi máy vận hành liên tục. Đây là một trong những phụ kiện quan trọng nhưng thường bị xem nhẹ, trong khi thực tế nó quyết định trực tiếp đến độ bền của hệ thống điện – điều khiển, độ ổn định của hành trình và tuổi thọ của máy.

Bảo vệ dây cáp điều khiển trước rung động và ma sát

Trong quá trình gia công, đặc biệt với máy CNC khắc gỗ, dây cáp luôn phải di chuyển theo các chuyển động phức tạp của trục máy. Rung động, ma sát và sự va đập vào khung máy là nguyên nhân khiến dây cáp nhanh bị gãy lõi, đứt vỏ hoặc nhiễu tín hiệu.
Máng xích nhựa cho dây cáp CNC giúp giữ cáp cố định theo một quỹ đạo ổn định, hạn chế tối đa va chạm trực tiếp, đồng thời giảm lực căng lên cáp ở các điểm chuyển hướng.

Nhờ đó, doanh nghiệp duy trì được hệ thống hoạt động liên tục, hạn chế thời gian ngừng máy để sửa chữa, góp phần đảm bảo chất lượng sản phẩm và tối ưu chi phí bảo trì.

Duy trì ổn định hoạt động của trục X Y Z và hành trình máy

Hầu hết các bộ phận chuyển động của máy CNC đều phụ thuộc vào độ ổn định của dây cáp—từ tín hiệu điều khiển đến dây cấp nguồn. Nếu dây cáp không được quản lý tốt, cản trở đường chạy hoặc bị xoắn trong quá trình di chuyển, hành trình trục X Y Z sẽ mất độ chính xác.

Máng cáp di động giúp dẫn hướng cáp theo một đường cong chuẩn và ổn định ở mọi tốc độ. Khi máy chạy toàn bộ hành trình, cáp sẽ di chuyển theo bán kính uốn cáp đúng thiết kế, không gây ảnh hưởng đến tải trọng bó cáp và tránh được các điểm gãy cáp thường gặp.

Giảm hỏng hóc cáp, giúp máy CNC khắc gỗ vận hành bền bỉ

Với môi trường gia công gỗ, phoi gỗ và bụi rất dễ bám vào vỏ cáp, làm tăng nguy cơ mài mòn và oxi hoá. Khi sử dụng xích nhựa dẫn cáp máy CNC, lớp vỏ nhựa PA66 bền nhiệt – bền mài mòn sẽ bảo vệ toàn bộ bó cáp khỏi tác động này.

Một máng xích phù hợp sẽ giúp:

• Giảm rủi ro đứt cáp giữa chừng

• Kéo dài tuổi thọ dây cáp điều khiển và dây nguồn

• Ổn định kết nối giữa máy và tủ điều khiển CNC

• Giảm chi phí thay thế phụ kiện dây cáp máy CNC

• Nâng cao hiệu suất vận hành trong dài hạn

Ảnh minh họa xích nhựa bảo vệ dây cáp máy CNC

Các tiêu chí quan trọng khi chọn máng xích nhựa cho dây cáp CNC

Khi lựa chọn máng xích nhựa cho dây cáp CNC, doanh nghiệp không chỉ dựa vào kích thước và kiểu dáng, mà cần đánh giá đầy đủ các yếu tố kỹ thuật như tải trọng, bán kính uốn, vật liệu nhựa và đặc thù hành trình máy. PT Việt Nam tổng hợp những tiêu chí quan trọng nhất dưới đây.

Kích thước và tải trọng bó cáp cần chịu

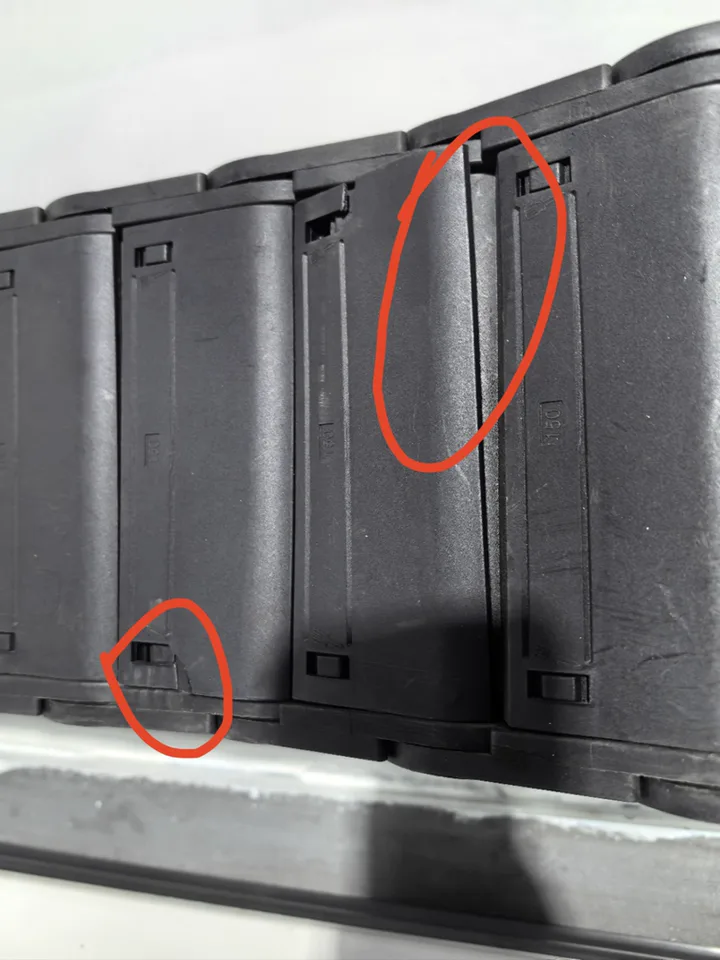

Mỗi loại xích nhựa đều có giới hạn về tải trọng bó cáp. Nếu chọn máng có khả năng chịu tải thấp hơn yêu cầu thực tế, xích rất dễ bị võng, biến dạng hoặc gãy mắt xích.

Do đó, cần xác định:

• Số lượng dây trong bó cáp

• Đường kính từng dây

• Tổng trọng lượng của bó cáp sau khi lắp

Khi tính toán, nên để lại khoảng hở 10–20% để đảm bảo dây có không gian giãn nở tự nhiên và giảm ma sát khi vận hành.

Bán kính uốn cáp phù hợp với hành trình hoạt động

Bán kính uốn đúng tiêu chuẩn giúp dây cáp không bị gãy lõi, đặc biệt với cáp tín hiệu và cáp điều khiển.
Mỗi loại xích sẽ có bán kính uốn cáp (R) khác nhau, thường từ 28 mm đến 150 mm tùy kích thước. Việc chọn sai bán kính uốn dẫn đến:

• Gãy cáp trong thời gian ngắn

• Lỗi tín hiệu giữa máy và tủ điều khiển CNC

• Giảm tốc độ và độ chính xác của hành trình máy

Khi máy có hành trình dài hoặc tốc độ cao, bán kính uốn phải được ưu tiên lớn hơn để đảm bảo độ êm và tuổi thọ dây.

Vật liệu nhựa PA66 và độ bền môi trường

Nhựa PA66 được sử dụng phổ biến cho xích nhựa cho máy khắc gỗ và máy CNC vì:

• Độ cứng cao, chống nứt gãy tốt

• Chịu nhiệt ổn định khi máy hoạt động liên tục

• Kháng dầu và hóa chất nhẹ

• Độ bền mài mòn cao

Đối với môi trường có nhiều bụi gỗ, dầu hoặc phoi cắt, vật liệu PA66 sẽ đảm bảo xích hoạt động ổn định trong nhiều năm mà không cần thay thế thường xuyên.

Kiểu thiết kế máng cáp di động phù hợp từng ứng dụng

Hiện nay có hai nhóm chính:

• Xích nhựa kín: dùng cho môi trường bụi nhiều, hạn chế phoi gỗ lọt vào trong.

• Xích nhựa mở: thuận tiện khi cần bảo trì hoặc thay dây thường xuyên.

Ngoài ra, với không gian hẹp, doanh nghiệp có thể cân nhắc sử dụng ống dẫn cáp nhựa hoặc ống ghen nhựa cho cáp động như một giải pháp thay thế linh hoạt.

So sánh các loại xích nhựa dẫn cáp máy CNC phổ biến

PT Việt Nam cung cấp nhiều dòng xích nhựa dẫn cáp máy CNC đáp ứng đa dạng nhu cầu sản xuất. Dưới đây là phân tích giúp người dùng lựa chọn đúng loại cho hệ thống của mình.

Xích nhựa kín – chống bụi và phoi cắt

Xích kín toàn phần giúp bảo vệ dây trước bụi và phoi gỗ, phù hợp:

• Máy CNC khắc gỗ công nghiệp

• Máy chịu môi trường cắt gọt kim loại nhẹ

• Hệ thống có dây tín hiệu nhạy

Ưu điểm: độ bền cao, bảo vệ cáp tối ưu. Nhược điểm: khó thao tác khi cần thay cáp.

Xích nhựa mở – dễ bảo trì và thay thế cáp

Thiết kế mở hoặc nắp bật giúp tháo lắp nhanh. Đây là lựa chọn phổ biến trong các nhà xưởng cần bảo trì định kỳ.

Ưu điểm: thao tác nhanh, tiết kiệm thời gian dừng máy.
Nhược điểm: chống bụi kém hơn xích kín.

Ống ghen nhựa cho cáp động – giải pháp thay thế cho không gian hẹp

Khi máy có không gian lắp đặt hạn chế hoặc hành trình ngắn, ống ghen nhựa cho cáp động là lựa chọn phù hợp. Dù không cứng cáp như xích nhựa công nghiệp, nhưng dễ thi công và chi phí thấp.

Ảnh minh họa các loại xích nhựa CNC

Cách đo và lựa chọn đúng kích thước máng xích nhựa

Việc đo và chọn đúng kích thước máng xích nhựa cho dây cáp CNC là yếu tố quyết định giúp hệ thống vận hành ổn định, không gây căng cáp hoặc ảnh hưởng tới độ chính xác của máy. Đây là bước mà nhiều đơn vị thường làm sơ sài, dẫn đến việc phải thay máng xích hoặc dây cáp sau một thời gian ngắn sử dụng. PT Việt Nam khuyến nghị quy trình chuẩn dưới đây.

Đo đường kính tổng bó cáp và khoảng hở an toàn

Để xác định kích thước lòng trong của máng xích, trước tiên cần đo tổng đường kính của tất cả dây cáp trong bó:

• Dây cáp điều khiển

• Dây nguồn

• Ống dẫn khí hoặc dầu (nếu có)

• Dây tín hiệu kết nối tủ điều khiển CNC

Sau khi đo, phải đảm bảo khoảng hở tối thiểu 10–20% để cáp có không gian di chuyển và tản nhiệt. Dây không được ép chặt vào nhau, cũng không nên để quá rộng vì sẽ tạo ra va đập khi máy di chuyển.

Việc phân chia dây theo nhóm trong máng cũng rất quan trọng. Với xích mở, bạn có thể dùng các thanh chia bên trong để tổ chức dây khoa học hơn.

Lựa chọn chiều rộng, chiều cao và bước xích phù hợp

Các thông số quan trọng:

• Chiều rộng lòng trong (W): dựa trực tiếp vào tổng đường kính bó cáp.

• Chiều cao lòng trong (H): đảm bảo dây khi xếp nằm không bị chèn ép.

• Bước xích (pitch): quyết định độ mượt khi chạy hành trình dài.

Đối với máy CNC khắc gỗ, khi hệ thống chạy tốc độ cao, bước xích nhỏ giúp chuyển động êm hơn và giảm tiếng ồn. Trong khi đó, các máy CNC hạng nặng thường cần bước xích lớn để tăng độ cứng.

Tính toán bán kính uốn và tốc độ chuyển động của máy CNC

Bán kính uốn cáp là thông số đặc biệt quan trọng vì ảnh hưởng trực tiếp tới tuổi thọ dây. Nếu bán kính quá nhỏ so với yêu cầu của dây, dây sẽ bị gãy lõi hoặc hỏng lớp cách điện.

Để xác định đúng bán kính uốn:

1. Kiểm tra thông số cáp từ nhà sản xuất (thường là R ≥ 10–15 lần đường kính cáp).

2. Áp dụng vào tổng yêu cầu của bó cáp trong máng.

3. Chọn máng xích có bán kính uốn lớn hơn hoặc bằng giá trị này.

Ngoài ra, cần xét đến hành trình máy và tốc độ chạy. Hành trình dài và tốc độ cao đòi hỏi xích nhựa có độ cứng tốt, vật liệu PA66 bền và trọng lượng nhẹ để giảm tải cho hệ thống chuyển động.

Lưu ý khi lắp đặt xích nhựa cho máy khắc gỗ và máy CNC

Một máng xích chất lượng không đảm bảo vận hành trơn tru nếu lắp đặt sai kỹ thuật. Đội ngũ kỹ thuật PT Việt Nam tổng hợp những lưu ý quan trọng giúp tăng tuổi thọ xích và dây cáp.

Bố trí cáp trong máng đúng kỹ thuật

Để đảm bảo dây không bị xoắn hoặc dồn cục:

• Xếp dây theo nhóm, cố định nhẹ nhàng bằng đai mềm

• Không để dây vượt quá 60% chiều cao lòng xích

• Dây khí, dây dầu không đặt chung với dây tín hiệu

• Không kéo căng dây quá mức ở hai đầu

Việc bố trí sai thường dẫn đến lực kéo không đều, làm cáp bị đứt hoặc nghẽn chuyển động trong quá trình gia công.

Kiểm tra điểm cố định hai đầu và độ căng cáp

Mỗi hệ thống xích nhựa đều có hai điểm cố định quan trọng: đầu cố định và đầu di động.

Nếu cố định quá chặt, cáp sẽ không đủ khoảng để di chuyển. Nếu quá lỏng, cáp có thể bị tuột và vướng vào khung máy. Để hệ thống hoạt động an toàn, cần:

• Giữ dây ở trạng thái tự nhiên, không gấp khúc

• Kiểm tra độ căng ở hành trình dài nhất

• Đảm bảo xích chạy thẳng, không xoắn

Đây là yếu tố quan trọng để tránh chấn động làm hỏng dây trong quá trình gia công liên tục.

Những lỗi thường gặp khi lắp ống dẫn cáp nhựa và cách khắc phục

Khi sử dụng ống dẫn cáp nhựa, ống ghen nhựa cho cáp động hoặc các loại xích nhựa công nghiệp khác, các lỗi phổ biến bao gồm:

• Dây bó quá chặt → gây nóng và giảm tuổi thọ.

• Không chừa khoảng hở → dây bị mài vào nhau.

• Xích bị võng → cần kiểm tra tải trọng và chiều dài lắp đặt.

• Không kiểm tra định kỳ → bụi và phoi gỗ bám gây kẹt cứng.

Giải pháp: kiểm tra định kỳ mỗi 2–4 tuần tùy môi trường, đặc biệt với máy CNC khắc gỗ có lượng bụi lớn.

Ảnh minh họa lắp đặt xích nhựa CNC

Mua máng xích nhựa cho dây cáp CNC chất lượng tại PT Việt Nam

PT Việt Nam là đơn vị chuyên cung cấp xích nhựa dẫn cáp máy CNC, máng cáp di động, phụ kiện dây cáp máy CNC và các dòng xích nhựa công nghiệp, xích nhựa luồn dây điện, phục vụ cho mọi loại máy CNC khắc gỗ, máy cắt, máy khắc laser và hệ thống tự động hóa.

Sản phẩm chính hãng, đa dạng kích thước và vật liệu

PT Việt Nam cung cấp đầy đủ:

• Xích nhựa mở, xích kín

• Xích bước nhỏ cho máy tốc độ cao

• Xích PA66 tăng cứng chịu tải nặng

• Ống ghen nhựa cho cáp động trong không gian hẹp

Tất cả sản phẩm đều được kiểm tra chất lượng trước khi bàn giao, đảm bảo độ bền và độ êm khi vận hành.

Ứng dụng cho máy CNC khắc gỗ, tủ điều khiển CNC, hệ thống tự động

Dù bạn cần xích cho trục X Y Z, đường ống khí, dây cáp điều khiển hay dây nguồn, PT Việt Nam đều có giải pháp phù hợp. Sản phẩm được ứng dụng trong:

• Máy CNC gỗ

• Máy CNC kim loại

• Dây chuyền tự động hóa

• Tủ điều khiển CNC

Tư vấn kỹ thuật và cung cấp phụ kiện dây cáp máy CNC

Đội ngũ kỹ thuật sẵn sàng:

• Tư vấn chọn máng xích nhựa cho dây cáp CNC đúng kích thước

• Hướng dẫn lắp đặt, tối ưu hành trình máy

• Gợi ý loại xích dẫn cáp phù hợp với tải trọng bó cáp và môi trường làm việc

• Cung cấp kèm phụ kiện như đầu nối, thanh chia, dây cáp chuyên dụng
