Cách chọn dây chịu lực cho thiết bị nâng hạ tải trọng lớn

Vì sao cần chọn đúng “dây chịu lực” cho thiết bị nâng hạ

Trong các hệ thống nâng hạ hiện nay — từ thang máy, cần trục, cẩu hàng đến thiết bị nâng nội thất — việc lựa chọn dây chịu lực phù hợp đóng vai trò quan trọng hàng đầu. Một sợi dây nhỏ bé có thể quyết định toàn bộ độ an toàn và tuổi thọ của thiết bị, nhất là khi làm việc với tải trọng lớn hoặc trong môi trường khắc nghiệt.

Khái niệm “dây chịu lực” trong nâng hạ – khác gì dây thông thường

Dây chịu lực là loại dây được sản xuất chuyên biệt để chịu tải trọng kéo, nén, hoặc uốn lặp lại nhiều lần trong các cơ cấu nâng hạ. Không giống dây điện hay dây tín hiệu, loại dây này phải đảm bảo khả năng chịu lực cơ học cực cao, đồng thời duy trì ổn định hình dạng, không bị giãn hoặc xoắn trong suốt quá trình sử dụng.

Cấu tạo phổ biến của dây chịu lực bao gồm:

• Lõi chịu lực: thường là thép carbon cao, thép không gỉ hoặc lõi sợi tổng hợp có độ bền kéo lớn (ví dụ Kevlar, Dyneema).

• Lớp bảo vệ: có thể là cao su, PVC hoặc nhựa tổng hợp, giúp chống mài mòn, chống oxy hóa.

• Lớp chống xoắn: hạn chế dây bị vặn khi chịu tải nặng hoặc khi trục quay.

• Đầu nối chịu lực: được ép thủy lực hoặc hàn nguội đảm bảo không trượt khi chịu tải trọng lớn.

Dây chịu lực được thiết kế cho hàng triệu chu kỳ kéo – nhả, và phải vượt qua các tiêu chuẩn kiểm định cơ khí nghiêm ngặt trước khi sử dụng.

Các yếu tố rủi ro nếu chọn sai dây

Chọn sai dây chịu lực có thể dẫn đến nhiều rủi ro nguy hiểm:

• Vượt quá giới hạn tải trọng: dây yếu hơn yêu cầu có thể đứt đột ngột khi nâng vật nặng.

• Biến dạng dây: dây không đạt chuẩn dễ bị giãn hoặc xoắn, làm sai lệch quỹ đạo chuyển động.

• Giảm tuổi thọ thiết bị: ma sát hoặc trượt dây khiến ròng rọc, tang cuốn và mô tơ hao mòn nhanh.

• Nguy cơ mất an toàn cơ khí: đứt dây khi đang vận hành có thể gây tai nạn nghiêm trọng, đặc biệt trong nhà xưởng hoặc công trình thi công nội thất cao tầng.

Theo chuyên gia của Công ty TNHH Công nghiệp PT Việt Nam, 80% sự cố liên quan đến thiết bị nâng hạ đều bắt nguồn từ việc dây chịu lực không đạt tiêu chuẩn tải trọng lớn hoặc sử dụng sai điều kiện môi trường.

Ảnh minh họa: Dây chịu lực ứng dụng trong cần trục công nghiệp

Tiêu chí lựa chọn dây chịu lực cho tải trọng lớn

Chọn dây phù hợp không chỉ dựa vào kích thước hay vật liệu, mà còn phải dựa trên đặc điểm làm việc, tần suất vận hành và điều kiện môi trường cụ thể. Dưới đây là những tiêu chí quan trọng mà kỹ sư cần quan tâm.

Tải trọng lớn và hệ số an toàn cần tính

Mỗi loại dây chịu lực đều có giới hạn tải trọng làm việc an toàn (SWL – Safe Working Load) và tải trọng đứt (Breaking Load).
Công thức tính nhanh hệ số an toàn:

Hệ số an toàn (SF) = Tải trọng đứt / Tải trọng làm việc

Trong thiết bị nâng hạ, hệ số này thường nằm trong khoảng 5:1 đến 8:1 tùy môi trường làm việc. Ví dụ:

• Nếu cần nâng 1 tấn hàng, nên chọn dây có tải trọng đứt ≥ 5–8 tấn.

• Trong thiết bị nâng người (thang máy, sàn thao tác), hệ số an toàn có thể đạt 10:1.

Lựa chọn đúng hệ số an toàn không chỉ đảm bảo an toàn cơ khí, mà còn giúp sử dụng lâu dài mà không lo dây bị mỏi hoặc nứt gãy.

Vật liệu bền: dây thép, cáp lõi thép, cáp điện chịu lực – ưu và nhược điểm

Tùy yêu cầu kỹ thuật, ta có thể chọn một trong ba nhóm vật liệu phổ biến dưới đây:

Ngoài ra, trong các hệ thống hiện đại, nhiều nhà máy đã thay thế dây thép truyền thống bằng vật liệu tổng hợp bền cao như sợi UHMWPE, Kevlar hoặc Dyneema. Những vật liệu này nhẹ hơn 5–10 lần so với thép nhưng có độ bền kéo tương đương, thích hợp cho thiết bị nâng hạ tự động hoặc robot trục trong nhà xưởng.

Điểm cần lưu ý: mối nối, khớp móc, ma sát và môi trường làm việc

Một sợi dây tốt vẫn có thể mất tác dụng nếu mối nối hoặc đầu móc không đạt chuẩn.
Vì vậy, khi lựa chọn dây chịu lực, doanh nghiệp cần kiểm tra:

• Kiểu đầu nối: ép thủy lực, hàn nguội hay cơ khí – phải có chứng chỉ chịu tải.

• Bề mặt ròng rọc hoặc tang cuốn: phải nhẵn, không có cạnh sắc làm hỏng dây.

• Ma sát khi vận hành: nên sử dụng xích nhựa cuốn cáp hoặc xích nhựa luồn dây điện để tránh dây cọ sát trực tiếp với khung máy.

• Môi trường làm việc: trong môi trường ẩm, nên chọn dây có lớp mạ kẽm hoặc phủ nhựa chống rỉ; còn trong môi trường nóng, nên dùng dây chịu nhiệt ≥ 80°C.

Các yếu tố này sẽ quyết định tuổi thọ thực tế của dây chịu lực — đôi khi chênh lệch tới 3–5 năm nếu được lắp đặt và bảo dưỡng đúng cách.

An toàn cơ khí và kiểm định chất lượng

Các chuẩn kỹ thuật và kiểm định cần thiết

Trước khi được đưa vào sử dụng, tất cả dây chịu lực phải được kiểm định theo các tiêu chuẩn cơ khí như:

• TCVN 5179:2004 / ISO 2408: Cáp thép dùng cho thiết bị nâng.

• EN 12385-4: Quy định kiểm tra lực kéo đứt và độ bền xoắn.

• DIN 3055: Tiêu chuẩn cấu trúc và xử lý bề mặt dây cáp.

Quy trình kiểm định bao gồm đo tải trọng đứt, kiểm tra độ giãn dài, thử nghiệm mỏi uốn và đánh giá mối nối. Tất cả dữ liệu được lưu trong hồ sơ kiểm định chất lượng, đảm bảo dây đáp ứng đúng tiêu chuẩn an toàn cơ khí trước khi đưa vào vận hành.

Quy trình kiểm tra trước khi sử dụng và định kỳ trong vận hành

1. Kiểm tra ngoại quan: không rỉ, không xoắn, không gãy sợi.

2. Đo độ giãn: dây không được giãn quá 2% so với chiều dài ban đầu.

3. Kiểm tra mối nối: các đầu nối không bị tuột, biến dạng.

4. Thử tải tĩnh: treo thử 50–70% tải trọng thiết kế trong 10 phút.

Trong quá trình vận hành, cần kiểm tra định kỳ mỗi 3–6 tháng để đảm bảo dây không bị mỏi hoặc hư hỏng do tải trọng lặp lại.

Dấu hiệu hư hỏng – khi nào phải thay dây mới

• Dây có vết nứt, gãy sợi thép, hoặc rỉ sét rõ rệt.

• Dây bị móp phình, xoắn vặn hoặc biến dạng lõi.

• Xuất hiện tiếng rít hoặc ma sát bất thường khi nâng.

• Có dấu hiệu giãn dài vượt mức quy định (thường > 3%).

Khi xuất hiện một trong những dấu hiệu trên, tuyệt đối không tiếp tục sử dụng vì có thể gây tai nạn nghiêm trọng.

Sử dụng lâu dài: bảo trì, lắp đặt và dẫn hướng dây

Sau khi chọn được loại dây chịu lực đạt tiêu chuẩn, việc lắp đặt đúng kỹ thuật và bảo trì định kỳ sẽ quyết định đến tuổi thọ cũng như tính an toàn của toàn hệ thống nâng hạ.

Hướng dẫn lắp đặt đúng: cố định hai đầu, tránh xoắn và cọ sát

Trong quá trình lắp đặt dây chịu lực, kỹ sư cần đảm bảo các nguyên tắc cơ bản sau:

• Cố định hai đầu dây bằng đầu nối đạt chuẩn: Sử dụng đầu ép thủy lực, kẹp U-bolt hoặc khóa cáp đạt chứng chỉ chịu tải. Không buộc thủ công bằng nút thắt thông thường.

• Tránh xoắn dây: Khi lắp lên tang cuốn hoặc ròng rọc, cần đảm bảo dây được cuốn theo đúng chiều thiết kế, không xoắn chéo.

• Giữ bán kính uốn lớn hơn 15 lần đường kính dây: Quy tắc này giúp hạn chế gãy hoặc dập lõi trong quá trình kéo.

• Giảm ma sát giữa dây và khung dẫn hướng: Ở các điểm dây tiếp xúc với khung kim loại, nên dùng vòng đệm, ống nhựa hoặc xích nhựa cuốn cáp để bảo vệ.

Ảnh minh họa: Quy trình lắp đặt dây chịu lực trong hệ thống nâng hạ

Trong thiết bị nâng hạ hiện đại, việc kết hợp dây chịu lực với xích nhựa luồn dây điện không chỉ giúp dây di chuyển ổn định hơn, mà còn bảo vệ khỏi bụi bẩn, dầu mỡ và va đập trong không gian hẹp.

Tích hợp cùng các hệ dẫn hướng hiện đại

Một trong những cách tối ưu hóa ổn định chuyển động và tuổi thọ dây chịu lực là tích hợp dây với hệ thống dẫn hướng – tương tự như trong robot hoặc máy tự động hóa.

Một số giải pháp được ưa chuộng gồm:

• Xích nhựa (Drag Chain):
  Tạo lộ trình cố định cho dây khi di chuyển lên – xuống, tránh chồng chéo hoặc gãy dây.

• Xích nhựa cuốn cáp:
  Giúp dây chịu lực di chuyển đồng bộ với trục nâng, đặc biệt hiệu quả trong hệ thống cẩu trục và thang nâng hàng.

• Xích nhựa luồn dây điện:
  Phù hợp khi hệ thống vừa cần dẫn điện, vừa chịu lực – ví dụ thang máy, sàn nâng, cần trục điện.

Các giải pháp này được Công ty TNHH Công nghiệp PT Việt Nam cung cấp, với độ bền và khả năng chịu tải cao, thích hợp cho môi trường công nghiệp nặng, nhà xưởng sản xuất và công trình xây dựng nội thất quy mô lớn.

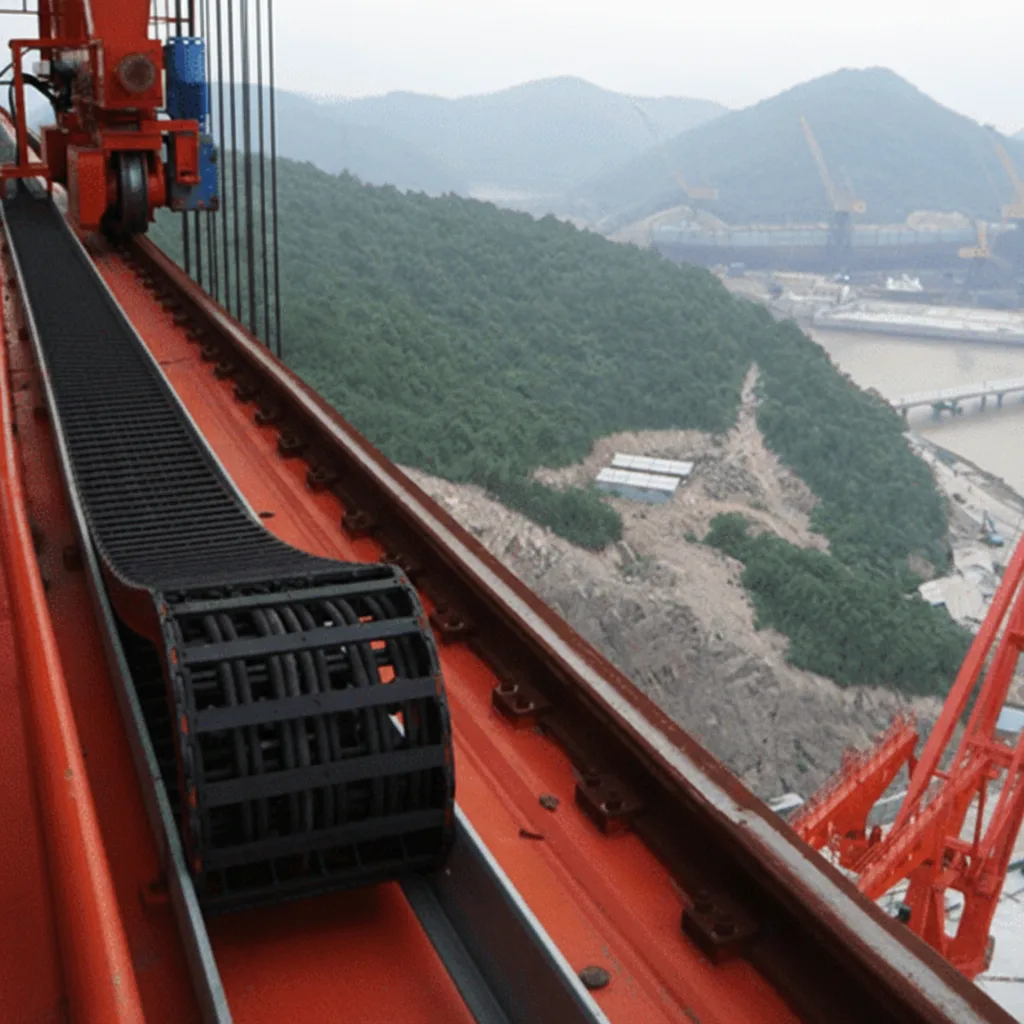

Ảnh minh họa: Dây chịu lực tích hợp trong hệ thống xích nhựa cuốn cáp

Lịch bảo trì và kiểm định định kỳ để đảm bảo tuổi thọ

Để sử dụng lâu dài, dây chịu lực cần được kiểm tra định kỳ theo chu kỳ vận hành thực tế.

• Hàng tuần: quan sát trực quan – kiểm tra dây có xoắn, sờn, mài mòn hoặc rỉ sét không.

• Hàng tháng: kiểm tra lực kéo, đo độ giãn và tra dầu vào các ròng rọc, puli hoặc tang cuốn.

• 6 tháng/lần: tiến hành kiểm định chất lượng – đo lực kéo đứt và độ bền xoắn.

• 12 tháng/lần: thay dây hoặc mối nối nếu có dấu hiệu mỏi hoặc biến dạng, đặc biệt với thiết bị hoạt động tải trọng lớn.

Việc tuân thủ lịch bảo trì giúp hệ thống nâng hạ vận hành ổn định, đồng thời giảm thiểu rủi ro cơ khí và tai nạn lao động.

Kết luận và lời khuyên chuyên gia

Tóm tắt các bước chính trong việc chọn dây chịu lực

Để thiết bị nâng hạ vận hành an toàn và bền bỉ, hãy ghi nhớ 5 bước cốt lõi sau:

1. Xác định tải trọng lớn nhất và môi trường làm việc.

2. Chọn loại dây chịu lực phù hợp: dây thép, dây lõi tổng hợp hoặc dây bọc nhựa chống mài mòn.

3. Tính toán hệ số an toàn từ 5:1 – 10:1.

4. Lắp đặt đúng kỹ thuật, kết hợp dẫn hướng bằng xích nhựa.

5. Thực hiện kiểm định và bảo trì định kỳ.

Một dây chịu lực đạt chuẩn không chỉ giúp nâng hạ an toàn mà còn nâng cao hiệu suất và độ tin cậy của cả hệ thống cơ khí.

Khuyến nghị dành cho doanh nghiệp thiết kế – thi công nội thất công nghiệp

Trong lĩnh vực thiết kế và thi công nội thất công nghiệp, các thiết bị nâng hạ như bàn nâng, thang kỹ thuật, cẩu nội thất, hay robot di chuyển vật liệu đều cần sử dụng dây chịu lực đạt tiêu chuẩn.

Công ty TNHH Công nghiệp PT Việt Nam khuyến nghị doanh nghiệp:

• Luôn chọn dây có chứng chỉ kiểm định chất lượng rõ ràng, đạt chuẩn TCVN hoặc ISO.

• Sử dụng xích nhựa cuốn cáp để tránh dây bị xoắn trong không gian hẹp.

• Thiết kế hệ thống dẫn hướng an toàn cơ khí, bảo vệ dây khỏi tác động bên ngoài.

• Liên hệ chuyên gia kỹ thuật để được tư vấn chọn vật liệu bền, phù hợp tải trọng và điều kiện môi trường.
