Cách bảo vệ dây tín hiệu khỏi rung động và nhiễu hiệu quả

Hiểu về nguyên nhân gây rung động và nhiễu trên dây tín hiệu

Các nguồn rung động cơ học và điện từ trong môi trường công nghiệp

Trong các hệ thống máy móc tự động hoặc dây chuyền sản xuất, dây tín hiệu là thành phần quan trọng giúp truyền tải dữ liệu giữa các cảm biến, bộ điều khiển và thiết bị vận hành. Tuy nhiên, dây này thường phải chịu nhiều tác động từ rung động cơ học và nhiễu điện từ (EMI, RFI).

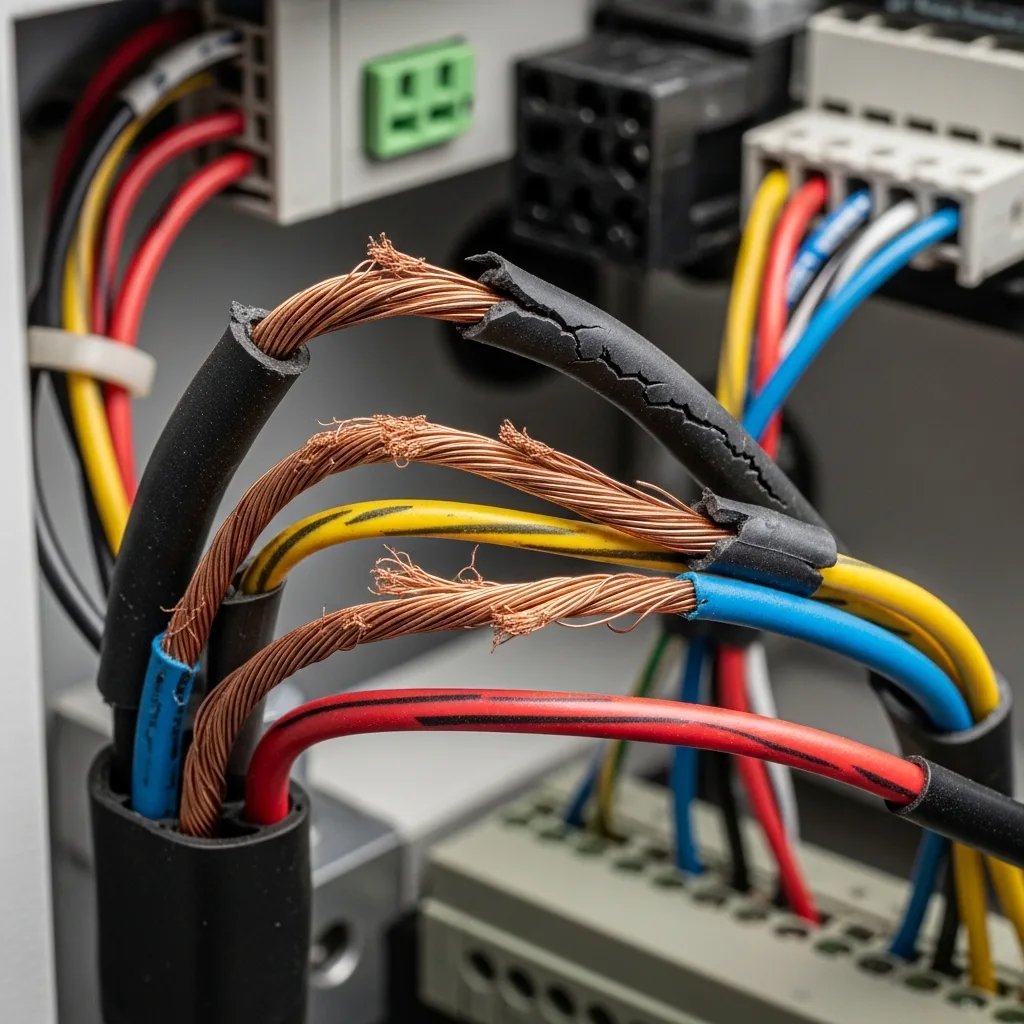

• Rung động cơ học: sinh ra từ động cơ quay, quạt gió, băng tải hoặc chuyển động của robot công nghiệp. Khi rung động tác động liên tục, dây sẽ bị mỏi, nứt vỏ hoặc đứt lõi dẫn.

• Nhiễu điện từ: phát sinh từ các thiết bị có công suất lớn như biến tần, máy hàn, mô tơ, hoặc hệ thống điện áp cao. Trường điện từ mạnh có thể làm sai lệch tín hiệu analog, mất gói dữ liệu hoặc gây nhiễu xung đối với tín hiệu số.

Những tác động này không chỉ ảnh hưởng đến độ chính xác của truyền dẫn tín hiệu, mà còn làm giảm tuổi thọ thiết bị, gây gián đoạn quá trình vận hành và tăng chi phí bảo trì.

Tác động của rung và nhiễu lên chất lượng tín hiệu và tuổi thọ thiết bị

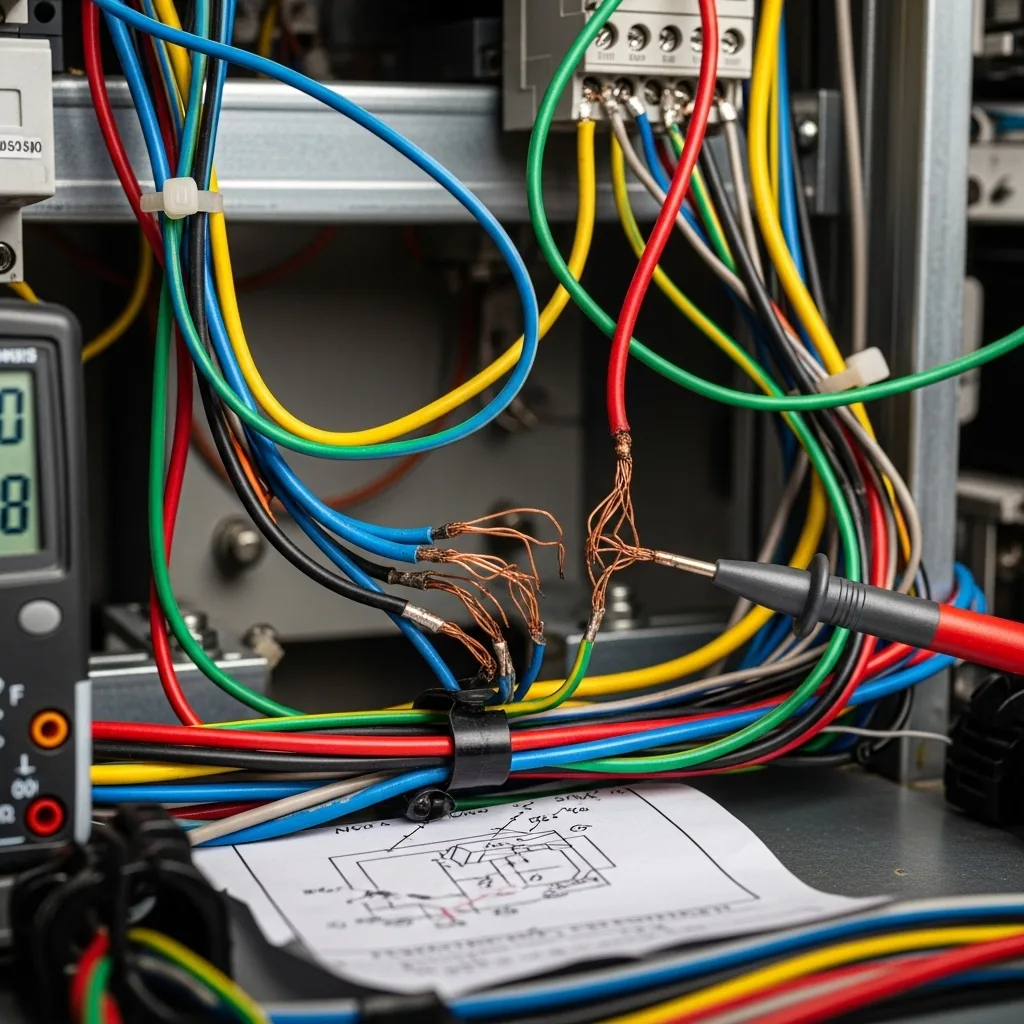

Một hệ thống truyền tín hiệu tốt phải đảm bảo hai yếu tố: ổn định cơ học và toàn vẹn tín hiệu. Khi dây dẫn bị rung mạnh, các điểm nối, đầu cos hoặc đầu cắm dễ lỏng, sinh ra điện trở tiếp xúc cao, làm giảm chất lượng tín hiệu.
Với môi trường có nhiễu điện từ, tín hiệu yếu (đặc biệt là tín hiệu cảm biến, tín hiệu analog 4–20 mA hoặc 0–10 V) sẽ dễ bị méo hoặc sai lệch.

Hậu quả:

• Sai số trong đọc dữ liệu cảm biến.

• Mất tín hiệu điều khiển, gây lỗi cho PLC hoặc hệ thống SCADA.

• Hao mòn vật lý nhanh hơn do dây bị rung lặp lại.

Vì vậy, việc bảo vệ dây tín hiệu khỏi rung và nhiễu là yêu cầu bắt buộc trong thiết kế kỹ thuật cơ điện hiện đại.

Vai trò truyền dẫn an toàn trong hệ thống cảm biến và thiết bị tự động

Truyền dẫn tín hiệu chính xác giúp hệ thống điều khiển phản hồi kịp thời, duy trì năng suất và an toàn. Trong các thiết bị đo chính xác như cảm biến vị trí, cảm biến nhiệt độ hoặc hệ thống định vị tự động, chỉ cần sai số nhỏ cũng có thể làm lệch toàn bộ quy trình.

Để đảm bảo an toàn truyền dẫn, kỹ sư cần đồng thời xử lý cả hai mặt:

1. Cơ học: cố định dây, giảm rung, chống va đập.

2. Điện từ: dùng vật liệu và kết cấu ngăn nhiễu hiệu quả.

ảnh minh họa: sơ đồ nguồn rung động và nhiễu điện từ ảnh hưởng đến dây tín hiệu trong nhà máy

Thiết lập tấm chắn điện từ và vỏ bọc cách âm cho dây tín hiệu

Tấm chắn điện từ (EMI/RFI): vật liệu, thiết kế và cách bố trí

Tấm chắn điện từ (Electromagnetic Shielding) là lớp kim loại mỏng hoặc lưới đồng bọc quanh dây tín hiệu, có tác dụng phản xạ và triệt tiêu trường điện từ gây nhiễu.
Các loại tấm chắn phổ biến:

• Foil shield: lớp nhôm mỏng bao quanh lõi dây, thích hợp cho tín hiệu tần số thấp.

• Braided shield: lớp lưới đồng đan, hiệu quả cao với tín hiệu tần số cao hoặc nhiễu mạnh.

• Combination shield: kết hợp cả hai loại trên để bảo vệ toàn diện.

Khi bố trí, tấm chắn cần được nối đất (ground) ở một đầu để dẫn dòng nhiễu về hệ thống tiếp địa, tránh phản xạ lại vào dây tín hiệu. Đồng thời, kỹ sư nên tách riêng đường dây tín hiệu khỏi dây nguồn hoặc mô tơ tối thiểu 20 cm để hạn chế giao thoa điện từ.

Vỏ bọc cách âm và chống rung cho dây tín hiệu: vật liệu, kỹ thuật lắp đặt

Bên cạnh nhiễu điện từ, rung cơ học cũng là nguyên nhân làm suy giảm tín hiệu. Giải pháp là sử dụng vỏ bọc cách âm và chống rung bằng các vật liệu như:

• Ống silicon hoặc cao su mềm: giảm rung, chống va đập.

• Vỏ bọc PU hoặc TPE: chịu dầu, chống ma sát, dùng trong dây chuyền tự động.

• Ống bọc cách âm đa lớp: kết hợp khả năng chống rung và giảm nhiễu âm thanh.

Khi lắp đặt, dây tín hiệu nên được bọc kín toàn bộ chiều dài, cố định bằng kẹp mềm, không siết quá chặt để tránh gãy lõi.
Cấu trúc bọc nhiều lớp (lõi – cách điện – chắn nhiễu – vỏ ngoài) giúp dây có thể hoạt động ổn định trong môi trường rung mạnh, có dầu và trường điện từ cao.

Kết hợp cơ chế bảo vệ cơ học và điện từ để tăng hiệu quả

Trong môi trường công nghiệp hiện đại, chỉ bảo vệ cơ học hoặc chỉ chắn điện từ là chưa đủ. Giải pháp tối ưu là kết hợp song song hai lớp bảo vệ:

• Lớp ngoài bằng xích nhựa cuốn cáp hoặc xích nhựa luồn dây điện để cố định, định hướng và giảm ma sát.

• Lớp trong là vỏ bọc và tấm chắn điện từ để chống nhiễu và rung vi mô.

Sự kết hợp này mang lại hiệu quả kép: dây không bị gãy, không nhiễu và hoạt động ổn định suốt nhiều năm vận hành.

ảnh minh họa: cấu trúc dây tín hiệu có lớp chắn EMI và lớp bảo vệ cơ học bằng xích nhựa

Bố trí dây tín hiệu đúng kỹ thuật: giảm rung động và ma sát

Bố trí hợp lý: chọn lộ trình, tránh uốn cong, tách tín hiệu với nguồn nhiễu

Một trong những nguyên tắc cơ bản trong bảo vệ dây tín hiệu là thiết kế lộ trình hợp lý. Dây càng ngắn, ít uốn cong, ít tiếp xúc với nguồn rung, càng đảm bảo an toàn truyền dẫn.

Các lưu ý quan trọng:

• Giữ bán kính uốn > 10 lần đường kính dây để tránh gãy lõi.

• Không bố trí dây tín hiệu gần động cơ, biến tần, tủ điện công suất cao.

• Tách riêng dây tín hiệu và dây nguồn trong máng hoặc xích dẫn khác nhau.

• Tránh đi dây song song với nguồn nhiễu, nên vuông góc khi bắt buộc giao nhau.

Nhờ bố trí hợp lý, dây tín hiệu sẽ giảm được đến 70 % nguy cơ hư hỏng do rung và nhiễu.

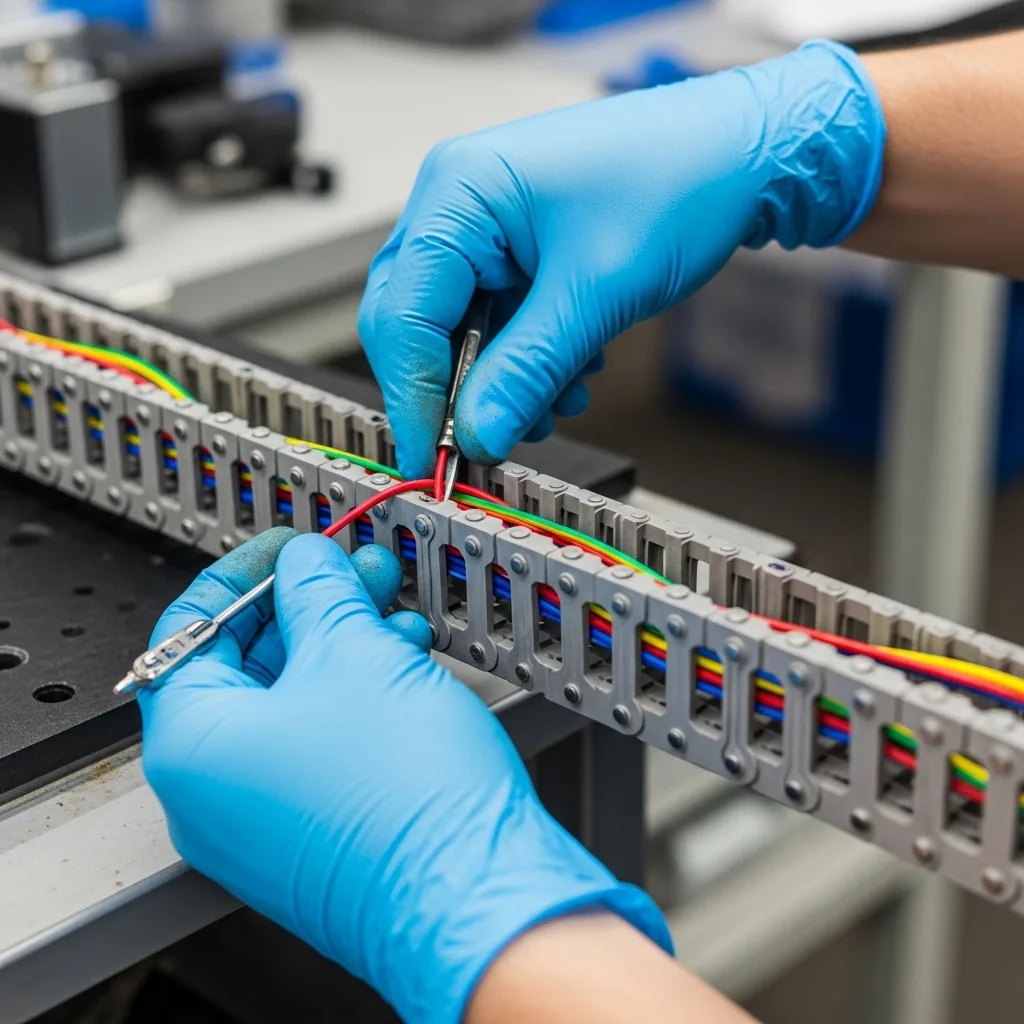

Sử dụng linh kiện hỗ trợ như xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện

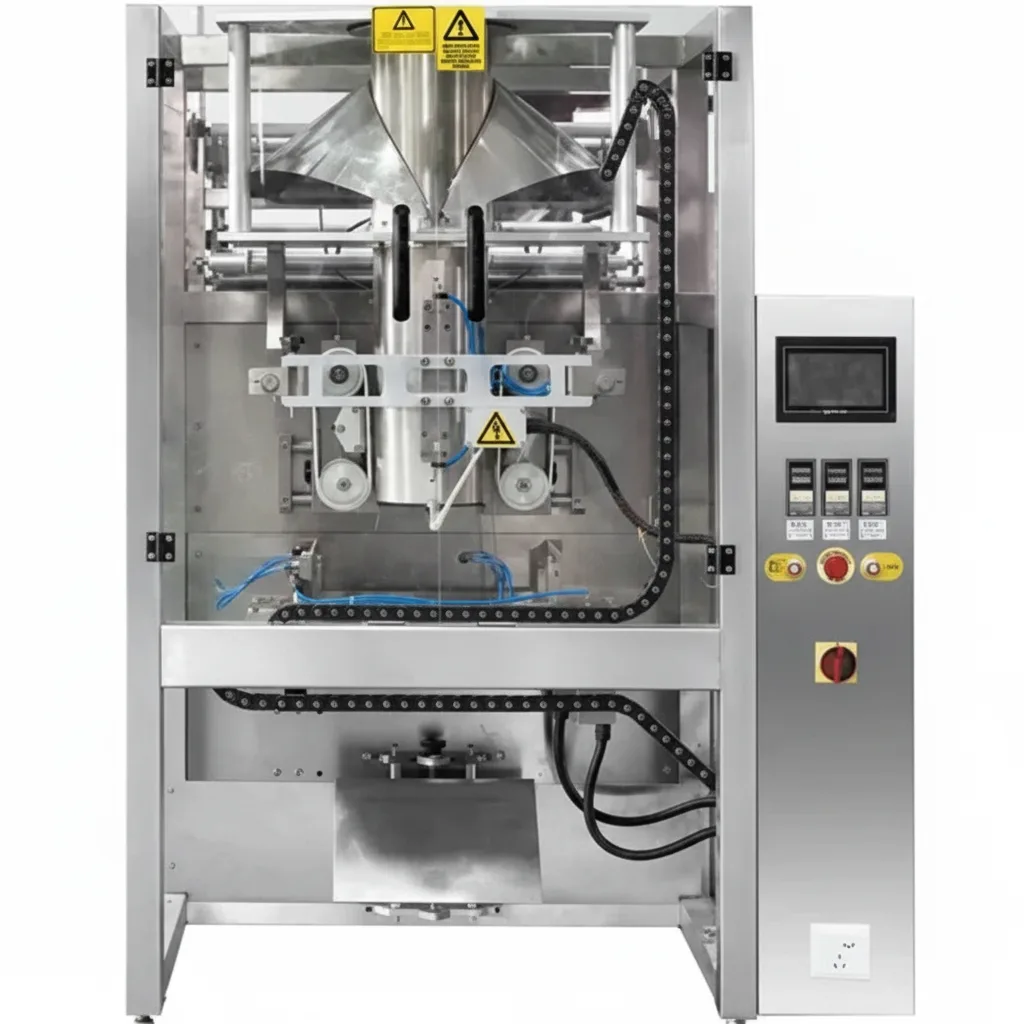

Các hệ thống máy móc tự động hiện đại thường tích hợp xích nhựa để bảo vệ và định hướng dây tín hiệu.

• Xích nhựa: giữ dây cố định, tránh rung và va đập cơ học.

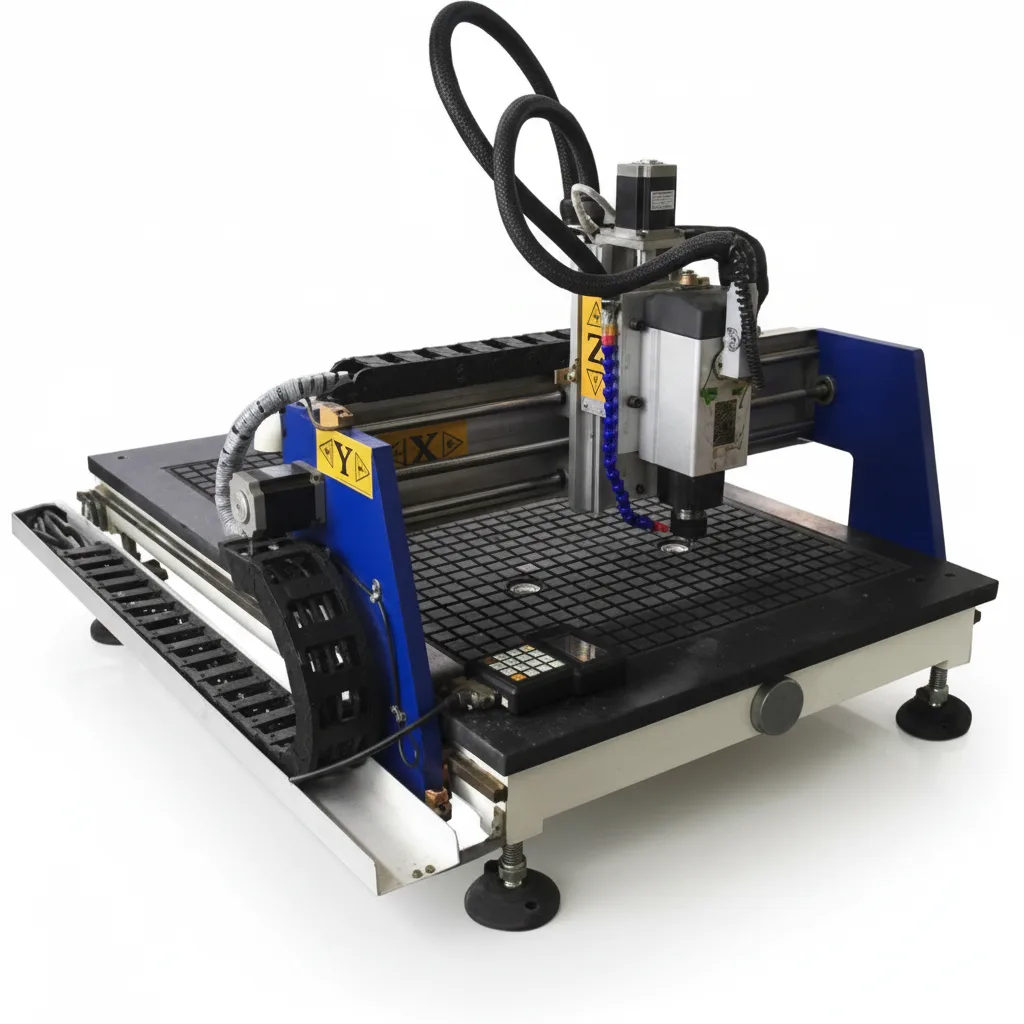

• Xích nhựa cuốn cáp: phù hợp với robot, máy CNC, dây chuyền có chuyển động tịnh tiến.

• Xích nhựa luồn dây điện: bảo vệ dây khỏi bụi, dầu và ma sát khi hoạt động liên tục.

Những linh kiện này giúp dây di chuyển trơn tru, giảm lực kéo, hạn chế mỏi cơ học, đồng thời giữ bố cục gọn gàng, chuyên nghiệp.

Giảm ma sát và mỏi cơ học – tăng tuổi thọ cho dây tín hiệu

Ngoài việc cố định, xích nhựa còn đóng vai trò giảm ma sát trực tiếp giữa dây và các chi tiết kim loại. Khi kết hợp với vỏ bọc PU và tấm chắn EMI, dây tín hiệu có thể hoạt động ổn định hơn gấp 3 lần so với dây không được bảo vệ.

Kiểm tra định kỳ và sử dụng thiết bị đo chính xác để duy trì truyền dẫn ổn định

Lên lịch kiểm tra: vỏ bọc, kết nối, tấm chắn, rung động và nhiễu điện

Ngay cả khi dây tín hiệu được thiết kế và lắp đặt đúng chuẩn, theo thời gian, các yếu tố môi trường, rung động và lão hóa vật liệu vẫn có thể gây suy giảm hiệu suất truyền dẫn. Vì vậy, việc kiểm tra định kỳ là bước bắt buộc để đảm bảo hệ thống vận hành ổn định và an toàn.

Lịch bảo trì thường được khuyến nghị:

• Hằng tháng: kiểm tra bề mặt vỏ bọc, tình trạng kẹp giữ và xích bảo vệ.

• Mỗi quý: kiểm tra độ cách điện, điện trở tiếp xúc và sự nguyên vẹn của lớp chắn điện từ.

• Mỗi năm: tháo kiểm tra một số mẫu dây trong xích nhựa cuốn cáp để đánh giá độ mỏi và vết nứt nhỏ.

Các bước kiểm tra cần tập trung vào:

• Tình trạng tấm chắn điện từ (EMI shield): xem có bị oxy hóa hoặc đứt lưới đồng không.

• Vỏ bọc cách âm: có xuất hiện vết rạn, mòn do ma sát hoặc dầu không.

• Độ rung cục bộ: đo bằng cảm biến rung để xác định vị trí có tần suất cao bất thường.

Việc kiểm tra chủ động giúp phát hiện sớm nguy cơ hư hỏng, từ đó ngăn chặn nhiễu tín hiệu, đo sai dữ liệu hoặc sự cố chập điện trước khi xảy ra.

Thiết bị đo: máy đo rung, máy quét EMI, thiết bị đo tín hiệu – cách lựa chọn và sử dụng

Để đánh giá chính xác mức độ rung và nhiễu, kỹ sư cần trang bị các thiết bị đo chuyên dụng:

• Máy đo rung động (Vibration Analyzer): ghi nhận biên độ và tần số rung tại các điểm neo dây.

• Máy quét EMI/RFI: phát hiện nhiễu điện từ theo dải tần, giúp xác định nguyên nhân từ nguồn công suất, động cơ hoặc thiết bị lân cận.

• Thiết bị đo tín hiệu (Signal Analyzer hoặc Oscilloscope): kiểm tra độ méo, nhiễu sóng và sai số trong quá trình truyền dẫn dữ liệu.

Khi đo, nên so sánh giá trị hiện tại với dữ liệu gốc của hệ thống lúc mới lắp đặt để đánh giá mức độ suy giảm theo thời gian.
Các doanh nghiệp áp dụng quy trình đo định kỳ 6 tháng/lần thường giảm 40% tần suất sự cố nhiễu và hỏng dây tín hiệu, đồng thời kéo dài thời gian bảo trì lên gấp đôi.

Phân tích dữ liệu kiểm tra và cải thiện thiết kế theo thời gian

Sau khi đo đạc, dữ liệu cần được tổng hợp và phân tích để xác định xu hướng: điểm rung cao, khu vực nhiễu mạnh, hay dây có dấu hiệu mỏi. Từ đó, đội kỹ thuật có thể điều chỉnh thiết kế, bố trí hoặc thay đổi vật liệu cho phù hợp.

Ví dụ:

• Nếu phát hiện rung mạnh ở khu vực khớp nối, có thể thêm xích nhựa luồn dây điện hoặc xích nhựa cuốn cáp để triệt tiêu lực kéo.

• Nếu nhiễu điện từ tăng theo thời gian, nên nâng cấp tấm chắn EMI bằng vật liệu đồng dày hoặc lưới thép không gỉ.

• Nếu dây bị mỏi nhanh, hãy thay loại cáp có lõi xoắn mềm và vỏ PU chịu uốn dẻo.

Khi kết hợp đo lường và phân tích dữ liệu, hệ thống dây tín hiệu sẽ ngày càng ổn định, ít lỗi và dễ kiểm soát trong môi trường công nghiệp phức tạp.

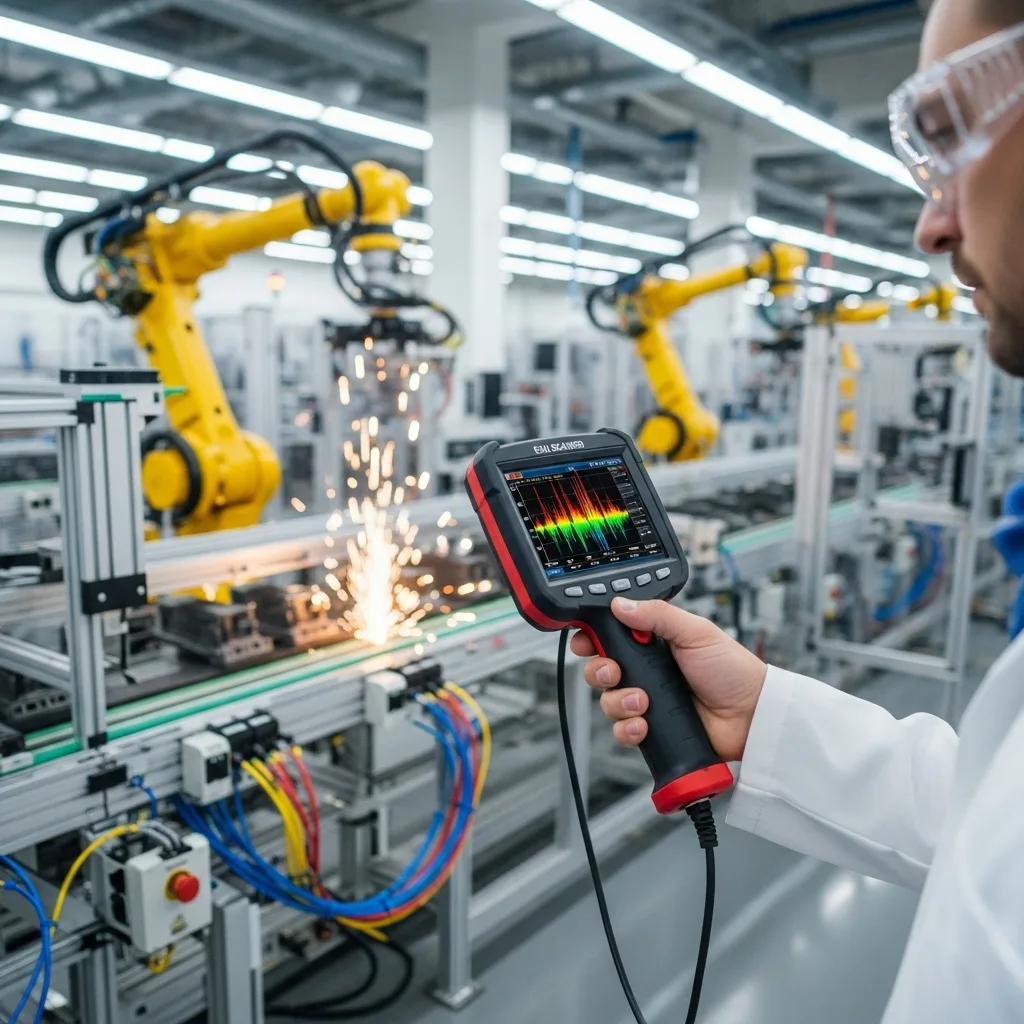

ảnh minh họa: kỹ sư sử dụng máy quét EMI để đo nhiễu tín hiệu trong nhà xưởng tự động

Kết luận và gợi ý lựa chọn linh kiện bảo vệ dây tín hiệu hiệu quả

Tóm tắt các biện pháp chính

Qua toàn bộ bài viết, có thể thấy việc bảo vệ dây tín hiệu khỏi rung động và nhiễu không chỉ là yêu cầu kỹ thuật mà còn là yếu tố đảm bảo an toàn truyền dẫn và độ tin cậy của toàn bộ hệ thống tự động hóa.

Các giải pháp quan trọng gồm:

1. Thiết lập tấm chắn điện từ (EMI/RFI) – chống nhiễu hiệu quả cho dây truyền tín hiệu.

2. Sử dụng vỏ bọc cách âm, chống rung – bảo vệ dây trước tác động cơ học.

3. Bố trí dây hợp lý và tách khỏi nguồn nhiễu – giảm giao thoa điện từ.

4. Sử dụng linh kiện cơ học bảo vệ như xích nhựa – cố định, giảm ma sát, hạn chế gãy gập.

5. Kiểm tra định kỳ bằng thiết bị đo chuyên dụng – duy trì hiệu suất truyền dẫn ổn định.

Tuân thủ đúng các bước trên sẽ giúp hệ thống duy trì an toàn truyền dẫn, nâng cao tuổi thọ dây tín hiệu và giảm thiểu rủi ro ngừng máy đột xuất.

Gợi ý linh kiện hỗ trợ: xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện

Để tăng hiệu quả bảo vệ, nên kết hợp các linh kiện công nghiệp hiện đại sau:

• Xích nhựa: giúp định hướng và cố định dây tín hiệu, hạn chế va đập và rung cục bộ.

• Xích nhựa cuốn cáp: lý tưởng cho robot, máy CNC hoặc các thiết bị tự động có chuyển động lặp lại nhanh.

• Xích nhựa luồn dây điện: tăng khả năng chống bụi, chống dầu, bảo vệ lớp chắn EMI bên trong khỏi môi trường công nghiệp khắc nghiệt.

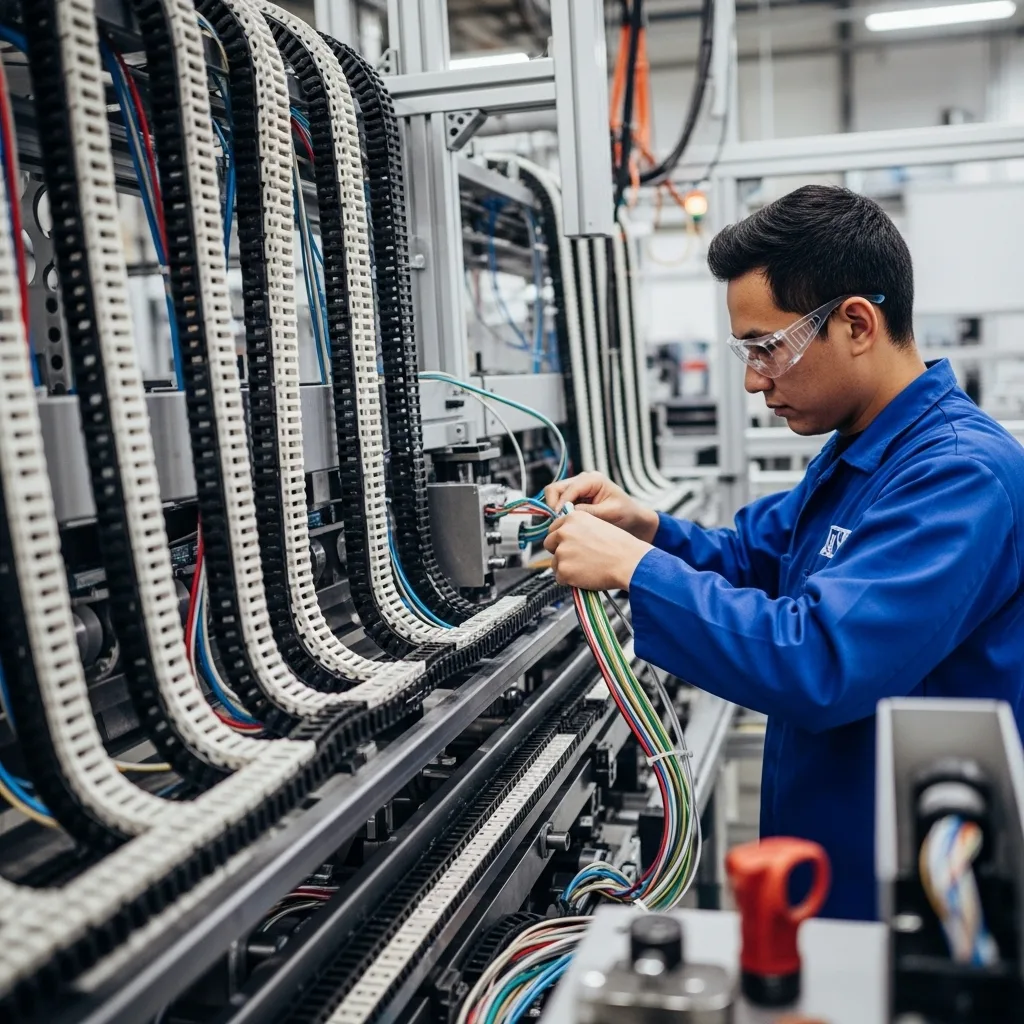

Những linh kiện này được ứng dụng phổ biến trong nhà máy điện tử, cơ khí chính xác, dây chuyền sản xuất tự động – nơi yêu cầu tín hiệu truyền ổn định và thiết bị vận hành liên tục.

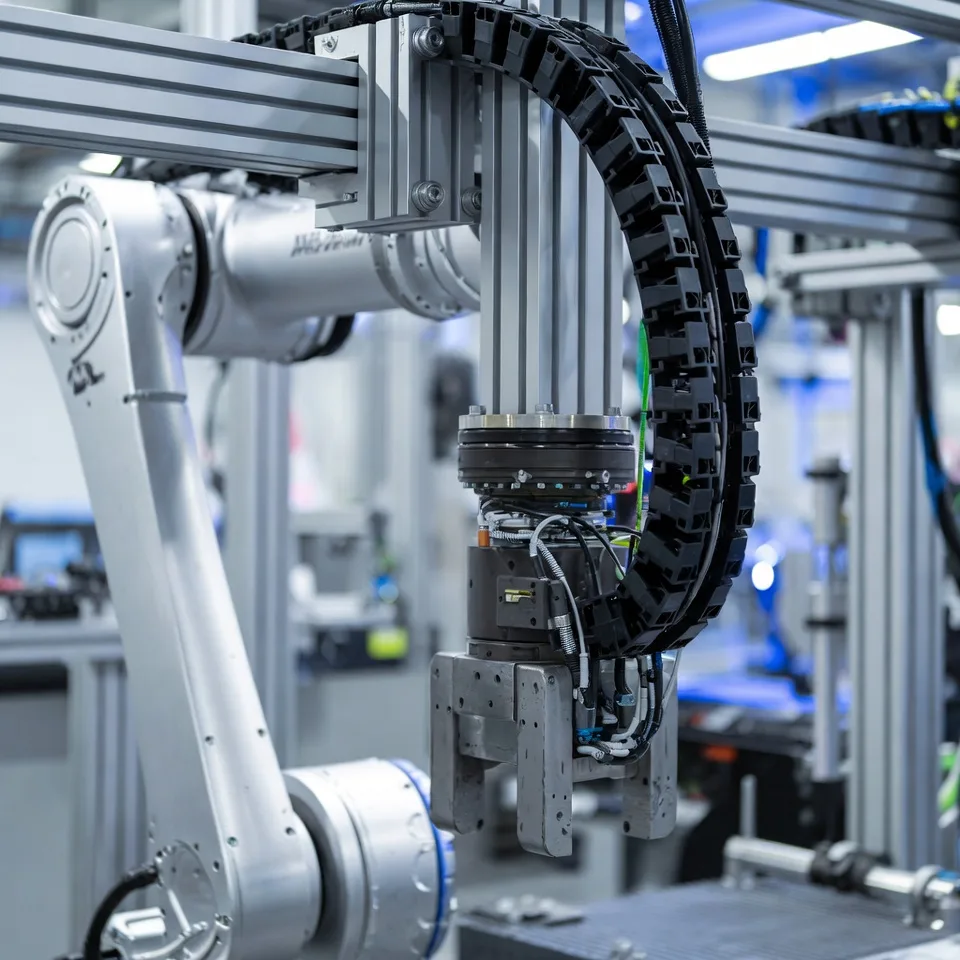

ảnh minh họa: hệ thống xích nhựa bảo vệ dây tín hiệu trong robot công nghiệp
