Cách bảo vệ dây dẫn robot hiệu quả trong hệ thống tự động hóa

Tầm quan trọng của dây dẫn robot trong hệ thống tự động hóa

Hiểu “dây dẫn robot” là gì và vai trò trong dây chuyền sản xuất tự động

Trong các hệ thống robot công nghiệp, dây dẫn robot (robotic cables) là thành phần thiết yếu để kết nối điện, tín hiệu và điều khiển giữa bộ điều khiển trung tâm và các bộ phận chấp hành của robot. Những dây này không giống dây thông thường – chúng được thiết kế chuyên dụng để chịu được các chuyển động liên tục, uốn cong linh hoạt và điều kiện làm việc khắc nghiệt.

Dây dẫn trong robot không chỉ đơn giản truyền dòng điện mà còn đảm nhiệm việc truyền dữ liệu, tín hiệu điều khiển, cảm biến và đôi khi là năng lượng khí nén hoặc thủy lực. Do đó, bất kỳ sự cố nào ở dây dẫn cũng có thể ảnh hưởng trực tiếp đến toàn bộ chuỗi sản xuất tự động, gây gián đoạn vận hành, lỗi quy trình và tăng chi phí bảo trì.

Những thách thức thường gặp với dây dẫn khi robot hoạt động

Hệ thống robot hoạt động liên tục với các chuyển động phức tạp: xoay, vươn dài, thu ngắn, chuyển hướng… Những động tác này tạo áp lực lớn lên dây dẫn, dẫn đến:

• Uốn cong lặp đi lặp lại ở bán kính hẹp

• Xoắn dây và kéo giãn bất thường

• Va đập cơ khí với các bộ phận khác

• Rung lắc hoặc thay đổi nhiệt độ đột ngột

Nếu không có biện pháp bảo vệ, các tình trạng này nhanh chóng gây hỏng vỏ bọc dây, đứt lõi, làm mất tín hiệu điều khiển hoặc cháy nổ – ảnh hưởng trực tiếp đến độ an toàn cơ khí của hệ thống robot.

Tác động của dây dẫn bị hỏng tới hiệu suất, độ tin cậy và an toàn cơ khí

Một sự cố nhỏ ở dây dẫn robot có thể kéo theo hậu quả nghiêm trọng:

• Dừng dây chuyền sản xuất do mất tín hiệu điều khiển

• Gây thiệt hại cho linh kiện, mô tơ, bo mạch điều khiển

• Ảnh hưởng đến sản phẩm đầu ra: sai lệch kích thước, lỗi thao tác

• Tăng thời gian downtime, chi phí bảo trì

• Gây nguy hiểm cho người vận hành nếu xảy ra rò điện, cháy nổ

Vì vậy, trong xu hướng tự động hóa sản xuất hiện nay, bảo vệ dây dẫn robot không chỉ là giải pháp kỹ thuật – mà còn là yếu tố then chốt để duy trì công nghệ sản xuất hiệu quả, bền vững và an toàn.

Yếu tố then chốt để kết nối linh hoạt và an toàn cho dây dẫn robot

Thiết kế hành trình và bán kính uốn phù hợp cho dây dẫn

Một nguyên tắc quan trọng khi lắp đặt dây dẫn robot là phải tuân thủ bán kính uốn tối thiểu. Đây là khoảng cách nhỏ nhất mà dây có thể uốn cong mà không bị gãy hoặc mất độ bền cơ học. Ngoài ra, hành trình của dây phải được tính toán chính xác để tránh tình trạng chùng dây hoặc kéo căng quá mức.

Các chuyên gia khuyến nghị sử dụng xích nhựa công nghiệp hoặc xích nhựa luồn dây điện để dẫn hướng dây đi đúng quỹ đạo chuyển động của robot. Những thiết bị này giúp giảm ma sát, tránh va chạm và kéo dài tuổi thọ dây dẫn.

Xích nhựa bảo vệ dây dẫn robot trong quá trình chuyển động

Vật liệu và công nghệ bảo vệ: chống mài mòn, chống xoắn, cách nhiệt

Chọn đúng loại dây cũng quan trọng như bảo vệ dây. Dây dẫn robot thường được bọc bằng vật liệu đặc biệt như TPE, PUR… với khả năng:

• Chịu uốn và xoắn linh hoạt trên hàng triệu chu kỳ

• Chống mài mòn khi tiếp xúc cơ học liên tục

• Chống dầu, hóa chất, bụi bẩn và độ ẩm

• Cách điện tốt và hoạt động ổn định trong nhiệt độ cao/thấp

Ngoài ra, có thể kết hợp thêm các lớp vỏ ngoài như máng xích nhựa luồn dây điện, ống xoắn chống va đập, hoặc lớp lưới chống nhiễu EMI để đảm bảo an toàn trong môi trường công nghiệp phức tạp.

Thiết lập điểm neo và cố định đúng cách để đảm bảo kết nối linh hoạt

Điểm neo là nơi dây dẫn được cố định đầu vào hoặc đầu ra trên robot. Việc chọn vị trí và phương pháp cố định dây đúng cách giúp dây không bị chùng, kéo giật khi robot chuyển động.

Một số lưu ý:

• Không cố định dây ngay tại điểm uốn cong nhất

• Dùng phụ kiện chuyên dụng như đệm cao su, gối đỡ để giảm rung

• Kết hợp với xích cáp dẫn hướng để dây di chuyển nhịp nhàng, không bị xoắn

Kết nối linh hoạt không chỉ giúp dây bền hơn mà còn bảo vệ các đầu nối điện khỏi lỏng lẻo – tránh lỗi kết nối, mất tín hiệu và sự cố vận hành.

Các giải pháp cơ khí bảo vệ dây dẫn trong robot và dây chuyền tự động hóa

Ứng dụng giải pháp dẫn hướng: rãnh cố định, ống luồn, khay, máng cáp

Khi robot vận hành liên tục với nhiều phương trục khác nhau, dây dẫn rất dễ bị xoắn, kéo căng hoặc va đập vào kết cấu máy. Để hạn chế những rủi ro đó, việc sử dụng các thiết bị cơ khí hỗ trợ dẫn hướng và bảo vệ dây là vô cùng quan trọng. Một số giải pháp phổ biến gồm:

• Rãnh cố định (cable tray): thường được dùng cho đoạn dây ít chuyển động, giữ dây cố định tại các điểm nối.

• Ống luồn dây mềm: thích hợp cho dây dẫn có chuyển động nhẹ, dễ lắp đặt nhưng ít chịu được chuyển động phức tạp.

• Máng cáp (cable duct): bảo vệ dây khỏi bụi bẩn, va đập cơ học, giúp bố trí gọn gàng trong tủ điện hoặc khung máy.

• Xích dẫn cáp (energy chain): là giải pháp tối ưu cho dây dẫn robot – thiết kế dạng module cho phép uốn cong liên tục theo hành trình robot mà vẫn giữ dây ổn định, không bị xoắn, chùng hay ma sát quá mức.

Trong đó, xích nhựa công nghiệp và xích nhựa luồn dây điện đang là lựa chọn được ưa chuộng nhờ thiết kế thông minh, khả năng tùy biến cao và độ bền vượt trội trong môi trường sản xuất tự động hóa.

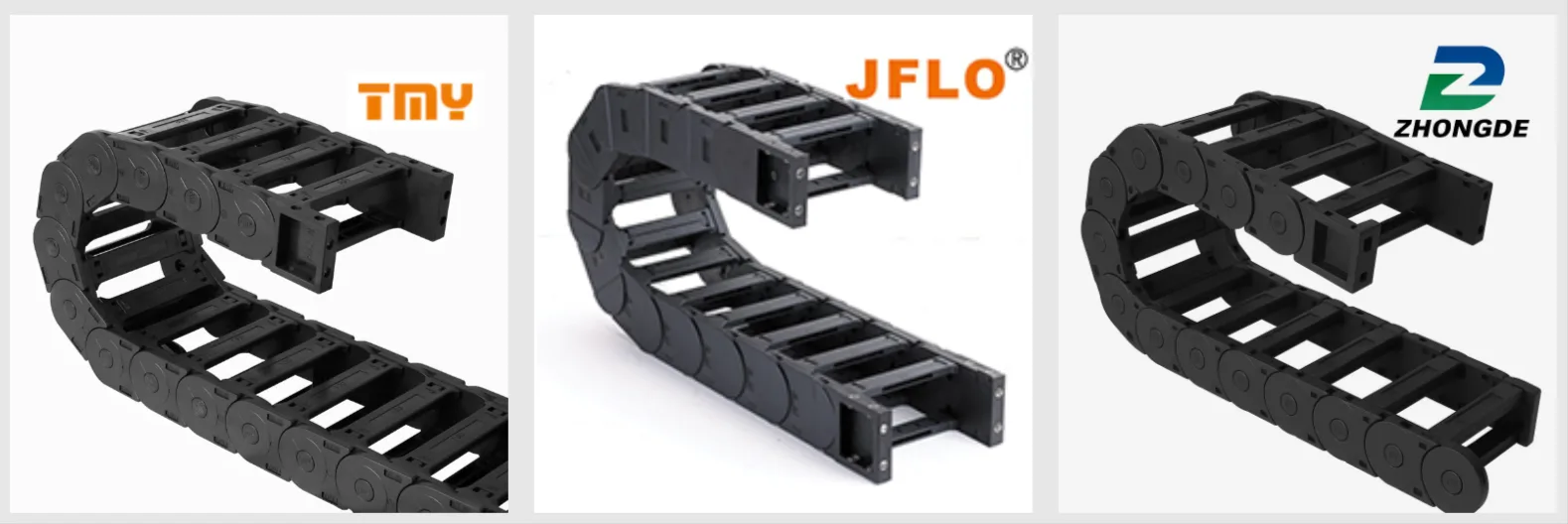

Giới thiệu và so sánh giữa các loại xích dẫn cáp – ví dụ: TMY, JFLO…

Hiện nay trên thị trường có nhiều dòng xích nhựa công nghiệp với chất lượng và tính năng khác nhau. Một số thương hiệu phổ biến:

• Xích nhựa JFLO: nổi bật với độ bền cơ học cao, phù hợp môi trường bụi bẩn, dầu mỡ. Khả năng lắp ráp đơn giản, thay dây nhanh chóng.

• Xích nhựa TMY: ưu tiên cho ứng dụng cần tải trọng dây lớn, thiết kế kín hoàn toàn giúp chống bụi tốt hơn.

• Xích nhựa Hontko, Igus, Samwon…: là các lựa chọn cao cấp cho hệ thống tự động hóa cao tốc, yêu cầu độ chính xác và bền bỉ theo thời gian dài.

Tùy vào nhu cầu – về bán kính uốn, số dây cần bảo vệ, tốc độ chuyển động và môi trường – các kỹ sư có thể chọn loại xích nhựa luồn dây điện phù hợp để tối ưu hiệu quả sử dụng.

Các dòng xích nhựa bảo vệ dây dẫn trong nhà máy tự động hóa

Xích nhựa công nghiệp, máng xích nhựa luồn dây điện, xich cáp, xích nhựa luồn dây điện – ưu điểm và ứng dụng thực tế

Công ty TNHH Công nghiệp PT Việt Nam hiện cung cấp đầy đủ các dòng:

• xích nhựa công nghiệp: dùng cho dây dẫn robot, máy CNC, thiết bị tự động…

• máng xích nhựa luồn dây điện: dùng trong tủ điện, máy móc cố định để bảo vệ và sắp xếp dây gọn gàng

• xich cáp: linh hoạt cho các chuyển động phức tạp, hạn chế xoắn dây

• xích nhựa luồn dây điện: dùng cho các ứng dụng cơ bản trong môi trường sản xuất tiêu chuẩn

Ưu điểm nổi bật:

• Chịu mài mòn, va đập và uốn cong tốt

• Giảm ma sát, bảo vệ vỏ dây khỏi trầy xước

• Tăng tính thẩm mỹ và gọn gàng cho hệ thống

• Kéo dài tuổi thọ của cả dây và thiết bị kết nối

Nhờ đó, doanh nghiệp có thể tiết kiệm đáng kể chi phí sửa chữa, downtime máy móc và đảm bảo hoạt động sản xuất trơn tru, ổn định.

Hướng dẫn thiết kế để giảm hao mòn, tăng tuổi thọ hệ thống dây dẫn robot

Đánh giá môi trường hoạt động: tốc độ, gia tốc, số chu kỳ, nhiệt độ, bụi, dầu mỡ

Trước khi chọn dây dẫn và giải pháp bảo vệ, cần phân tích kỹ điều kiện thực tế nơi robot hoạt động:

• Tốc độ và gia tốc chuyển động: ảnh hưởng đến lực tác động lên dây

• Số chu kỳ hoạt động/ngày: dây cần có tuổi thọ phù hợp để không phải thay thường xuyên

• Nhiệt độ môi trường: nhiệt cao gây lão hóa vỏ bọc nhanh chóng

• Yếu tố bụi, dầu, nước: cần lớp vỏ chống hóa chất, chống thấm

Phân tích này là cơ sở để lựa chọn đúng loại xích nhựa công nghiệp, xích nhựa luồn dây điện hoặc dây chuyên dụng cho hệ thống robot.

Lựa chọn dây dẫn và bộ bảo vệ phù hợp với yêu cầu vận hành

Một số khuyến nghị khi chọn dây và thiết bị bảo vệ:

• Ưu tiên dây có chứng nhận uốn cong theo tiêu chuẩn robot (ví dụ: >10 triệu chu kỳ uốn)

• Chọn xích có bán kính uốn lớn hơn 10 lần đường kính ngoài của dây

• Dây không quá chặt bên trong xích để tránh ma sát quá mức

• Sử dụng phụ kiện cố định đúng vị trí đầu vào/ra của xích

Việc thiết kế tổng thể – từ bán kính uốn, điểm cố định, đến kết hợp phụ kiện như máng xích nhựa luồn dây điện – giúp dây hoạt động ổn định hơn, giảm nguy cơ hỏng hóc do hao mòn cơ học.

Quy trình bảo trì và kiểm tra định kỳ để phát hiện sớm dấu hiệu hao mòn

Ngay cả khi đã sử dụng thiết bị bảo vệ, dây dẫn robot vẫn cần được kiểm tra định kỳ:

• Quan sát trực tiếp tình trạng xích, vỏ dây, đầu nối

• Kiểm tra độ chùng, độ căng dây có nằm trong giới hạn an toàn

• Ghi nhận số chu kỳ sử dụng và so sánh với khuyến cáo từ nhà sản xuất

• Thay thế dây hoặc phụ kiện trước khi xảy ra lỗi nghiêm trọng

Công ty TNHH Công nghiệp PT Việt Nam khuyến nghị doanh nghiệp nên lập lịch kiểm tra định kỳ kết hợp đào tạo kỹ thuật viên để kịp thời xử lý các vấn đề phát sinh, bảo vệ toàn bộ hệ thống tự động hóa bền vững.

Tích hợp công nghệ sản xuất và tự động hóa trong việc bảo vệ dây dẫn robot

Xu hướng tự động hóa và robot trong sản xuất – vai trò của dây dẫn robot trong mô hình công nghệ sản xuất hiện đại

Trong kỷ nguyên chuyển đổi số và sản xuất thông minh, các hệ thống robot tự động đang trở thành trụ cột trong các nhà máy hiện đại. Từ lắp ráp linh kiện điện tử, hàn khung xe, đóng gói sản phẩm đến kiểm tra chất lượng – robot đang thay thế con người trong những tác vụ yêu cầu độ chính xác và tốc độ cao.

Tuy nhiên, để robot hoạt động ổn định, liên tục và chính xác, dây dẫn robot đóng vai trò như mạch máu của toàn bộ hệ thống. Nếu dây truyền tín hiệu sai, bị gián đoạn hoặc hư hỏng, robot có thể dừng hoạt động, gây ra chuỗi sự cố trong dây chuyền.

Do đó, việc thiết kế và bảo vệ dây dẫn robot không còn là công việc phụ trợ – mà là một phần không thể thiếu trong quy trình xây dựng hệ thống công nghệ sản xuất bền vững, hiện đại và có khả năng mở rộng trong tương lai.

Công nghệ mới: cảm biến giám sát, dữ liệu vận hành để dự báo thay thế, nâng cấp hệ thống dẫn hướng dây

Cùng với xu thế tự động hóa, các công nghệ bảo trì tiên đoán (Predictive Maintenance) đang dần được tích hợp vào hệ thống dây dẫn robot. Một số cải tiến nổi bật:

• Cảm biến theo dõi rung, nhiệt độ, điện trở của dây dẫn: phát hiện sớm dấu hiệu hao mòn

• Hệ thống giám sát hành trình chuyển động của dây trong xích: kiểm soát các bất thường khi uốn, kéo

• Phân tích dữ liệu vận hành (IoT): đưa ra cảnh báo khi cần thay thế, giúp doanh nghiệp lên kế hoạch bảo trì thông minh, tránh sự cố bất ngờ

Một số dòng xích nhựa công nghiệp cao cấp thậm chí còn được tích hợp cổng kết nối IoT, giúp giám sát theo thời gian thực hiệu suất của cả hệ thống dây – phù hợp với các nhà máy thông minh và mô hình sản xuất 4.0.

[ảnh minh họa hệ thống robot tích hợp cảm biến giám sát dây dẫn]

Ví dụ thực tế tại nhà máy sản xuất – việc đầu tư bảo vệ dây dẫn như thế nào giúp giảm downtime và tăng hiệu suất

Tại một nhà máy lắp ráp linh kiện điện tử ở khu công nghiệp VSIP, sau khi nâng cấp hệ thống robot hàn tự động, doanh nghiệp này đã gặp tình trạng dây dẫn bị đứt do cọ xát liên tục – gây downtime hơn 14 giờ mỗi tháng.

Sau khi được Công ty TNHH Công nghiệp PT Việt Nam tư vấn và lắp đặt hệ thống xích nhựa luồn dây điện chuyên dụng kết hợp với thiết kế hành trình uốn hợp lý, tình trạng dây đứt giảm còn gần như bằng 0. Nhờ đó:

• Hiệu suất máy tăng hơn 17%

• Giảm chi phí bảo trì và thay thế dây dẫn hơn 40% trong 6 tháng

• Nâng cao độ tin cậy cho toàn bộ dây chuyền sản xuất

Kết quả cho thấy: đầu tư vào giải pháp bảo vệ dây dẫn không phải là chi phí, mà là chiến lược sinh lời lâu dài cho các doanh nghiệp đang ứng dụng robot vào sản xuất.

Kết luận & lời khuyên từ chuyên gia cho doanh nghiệp ứng dụng robot

Tóm tắt các điểm chính về thiết kế, bảo vệ và vận hành dây dẫn robot

Bảo vệ dây dẫn robot là một mắt xích quan trọng trong hệ thống tự động hóa. Từ thiết kế hành trình uốn cong hợp lý, lựa chọn vật liệu phù hợp, đến việc sử dụng xích nhựa công nghiệp, máng xích nhựa luồn dây điện, và các giải pháp giám sát hiện đại – tất cả đều góp phần đảm bảo:

• An toàn cơ khí cho hệ thống

• Tăng tuổi thọ dây dẫn

• Giảm downtime và chi phí bảo trì

• Duy trì hiệu suất sản xuất ổn định

Lời khuyên nhanh cho doanh nghiệp: bắt đầu từ đâu, đầu tư như thế nào để đảm bảo an toàn cơ khí và tối ưu hiệu suất

1. Phân tích chi tiết hành trình chuyển động và môi trường vận hành của robot

2. Lựa chọn dây dẫn chuyên dụng phù hợp với tải, tốc độ, bán kính uốn

3. Đầu tư giải pháp dẫn hướng dây như xich cáp, xích nhựa luồn dây điện để đảm bảo chuyển động mượt và bền bỉ

4. Thiết lập quy trình kiểm tra định kỳ để phát hiện và xử lý sớm hao mòn

5. Tận dụng công nghệ giám sát để chủ động trong bảo trì và nâng cao độ tin cậy

Liên hệ Công ty TNHH Công nghiệp PT Việt Nam để được tư vấn giải pháp dẫn hướng dây và bảo vệ dây dẫn robot toàn diện

Nếu doanh nghiệp bạn đang ứng dụng robot vào sản xuất và mong muốn tối ưu hệ thống dây dẫn – hãy liên hệ với Công ty TNHH Công nghiệp PT Việt Nam để được tư vấn các giải pháp:

• xích nhựa dẫn cáp

• máng xích nhựa luồn dây điện

• xich cáp, xích nhựa luồn dây điện

✅ Hotline: 0946.945.188
🌐 Website: https://congnghieppt.com

Đội ngũ kỹ thuật nhiều kinh nghiệm sẽ đồng hành cùng bạn từ khâu khảo sát, thiết kế đến lắp đặt và bảo trì – giúp hệ thống tự động hóa của bạn vận hành ổn định, tiết kiệm và an toàn hơn bao giờ hết.
