Bố trí tủ điện công nghiệp chuẩn: ngăn nắp – an toàn lao động

Hiểu rõ yêu cầu khi bố trí tủ điện công nghiệp

Mục tiêu của việc bố trí dây trong tủ điện

Bố trí tủ điện công nghiệp đúng kỹ thuật không chỉ giúp hệ thống vận hành ổn định mà còn đảm bảo dây điện ngăn nắp, dễ kiểm tra, dễ bảo trì và nâng cao an toàn lao động cho người vận hành. Một tủ điện được thiết kế và bố trí khoa học giúp:

• Tối ưu không gian bên trong tủ, tránh chồng chéo dây dẫn.

• Giảm nhiệt độ sinh ra trong quá trình vận hành.

• Hạn chế rủi ro chạm chập hoặc đứt dây.

• Dễ dàng mở rộng hoặc thay thế linh kiện khi cần.

Trong môi trường công nghiệp, nơi hệ thống điện phải hoạt động liên tục và chịu tải lớn, việc bố trí dây điện gọn gàng, có logic và đúng quy chuẩn trở thành tiêu chí bắt buộc.

Tiêu chuẩn quốc tế áp dụng: IEC 61439, IEC 60204-1 và các tiêu chuẩn khác

Các doanh nghiệp hiện đại đều áp dụng tiêu chuẩn IEC trong thiết kế và lắp đặt tủ điện nhằm đảm bảo tính đồng bộ, an toàn và khả năng kiểm định dễ dàng.

• IEC 61439 quy định các yêu cầu chung về thiết kế, thử nghiệm và phân loại tủ điện hạ áp, đảm bảo khả năng chịu dòng định mức, cách điện và phân phối điện ổn định.

• IEC 60204-1 tập trung vào an toàn cho máy móc công nghiệp và hệ thống điều khiển điện, bao gồm yêu cầu về dây dẫn, cầu đấu, màu dây, tiếp địa và bảo vệ khi chạm điện.

Nhờ tuân thủ các tiêu chuẩn này, tủ điện công nghiệp của bạn không chỉ vận hành hiệu quả mà còn đáp ứng yêu cầu pháp lý, kiểm định an toàn, và tăng tuổi thọ hệ thống.

Yêu cầu đặc thù về an toàn lao động và bảo trì

Khi làm việc trong tủ điện, kỹ thuật viên phải luôn tuân thủ quy trình an toàn nghiêm ngặt: ngắt nguồn điện, khóa bảo vệ (lock-out tag-out), và sử dụng đồ bảo hộ đạt chuẩn. Ngoài ra, tủ điện nên được bố trí sao cho dây dẫn không chắn lối thao tác hoặc gây vướng víu. Những dây cũ, có dấu hiệu nứt hoặc oxy hóa cần được thay ngay để đảm bảo an toàn cho cả hệ thống.

Nguyên tắc bố trí dây dẫn để dây điện ngăn nắp và hiệu quả

Lộ trình dây – phân loại và phân vùng rõ ràng

Một trong những nguyên tắc cơ bản nhất khi bố trí tủ điện là lập sơ đồ đi dây rõ ràng ngay từ đầu. Dây nguồn, dây điều khiển và dây tín hiệu phải được tách riêng để tránh nhiễu điện từ. Dây nên được đi theo đường thẳng, vuông góc hoặc song song với khung tủ nhằm đảm bảo tính thẩm mỹ và dễ bảo trì.

Khi cần đi dây giữa các tầng thiết bị, nên sử dụng ống luồn dây điện hoặc xích nhựa luồn dây điện để bảo vệ khỏi va chạm cơ học và côn trùng.

Sử dụng phụ kiện quản lý dây như xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện

Phụ kiện quản lý dây đóng vai trò cực kỳ quan trọng trong việc giúp dây điện ngăn nắp và dễ nhận diện. Trong đó:

• Xích nhựa thường được dùng để cố định nhóm dây di chuyển linh hoạt (như dây nối ra robot, máy CNC).

• Xích nhựa cuốn cáp giúp gom dây lại thành bó gọn, tránh rối, hạn chế ma sát và tăng tuổi thọ dây.

• Xích nhựa luồn dây điện là giải pháp bảo vệ dây tối ưu trong môi trường nhiều bụi, dầu hoặc rung động mạnh.

Các phụ kiện này không chỉ giúp bố trí dây khoa học mà còn nâng cao an toàn lao động cho kỹ thuật viên khi thao tác trong tủ điện.

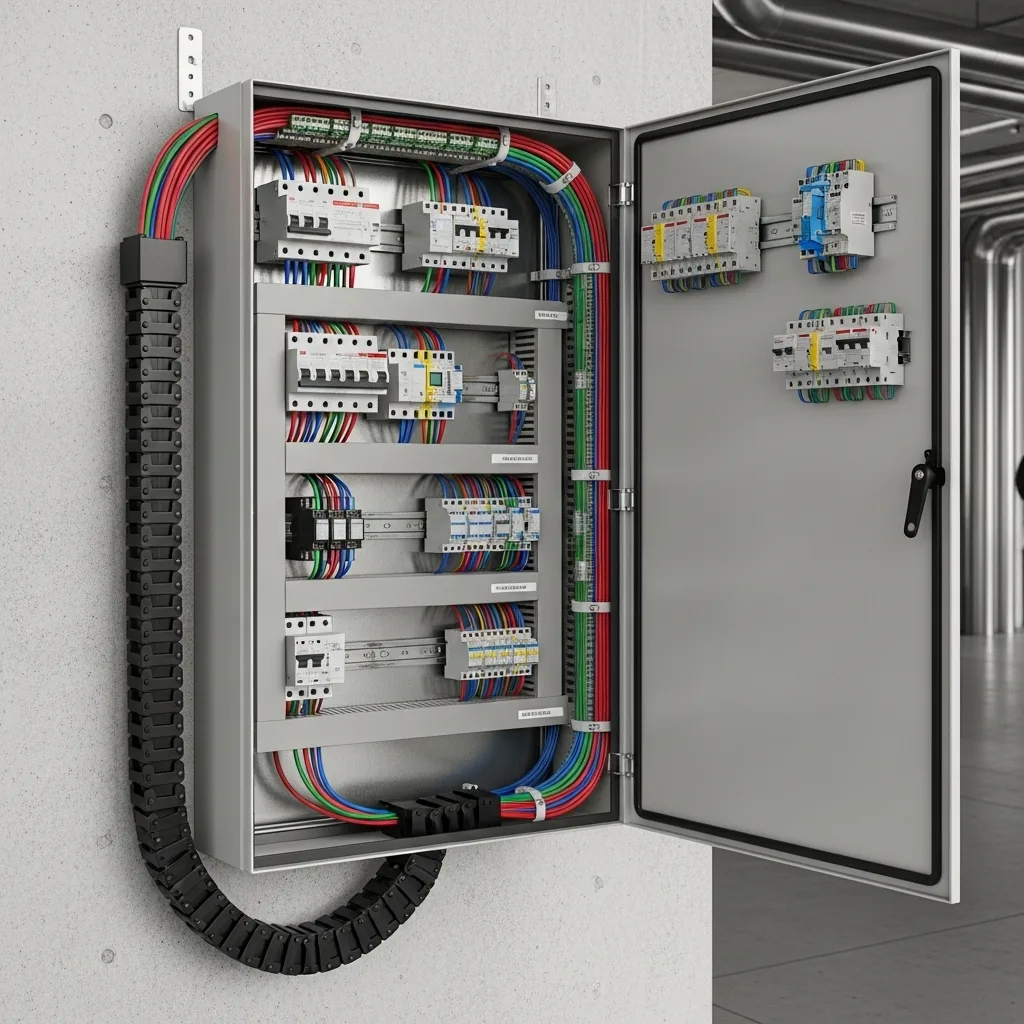

Ảnh minh họa: Bố trí dây tủ điện công nghiệp với xích nhựa quản lý dây

Màu dây, nhãn mã và gắn nhãn – theo thực tiễn kỹ thuật đấu nối

Để công tác bảo trì và kỹ thuật đấu nối thuận tiện, hệ thống dây cần được phân biệt bằng màu sắc hoặc ký hiệu. Thông thường:

• Dây pha có màu đỏ, vàng, xanh.

• Dây trung tính (N) màu xanh nhạt.

• Dây tiếp địa (PE) màu xanh vàng.

Bên cạnh đó, việc gắn nhãn hai đầu dây, đầu connector hoặc trên ống đánh dấu sẽ giúp kỹ thuật viên dễ dàng xác định vị trí trong sơ đồ điện, tránh nhầm lẫn khi đấu nối hoặc thay thế linh kiện.

Tách riêng dòng công suất cao, dòng điều khiển và tín hiệu

Một nguyên tắc quan trọng trong thiết kế và bố trí tủ điện là không để dây nguồn (công suất cao) đi chung với dây tín hiệu điều khiển. Việc này giúp giảm nhiễu điện từ, tránh sai tín hiệu và hạn chế quá nhiệt cục bộ. Với hệ thống PLC hoặc cảm biến, nên tách riêng đường tín hiệu, có thể sử dụng máng riêng hoặc ống luồn kim loại có chống nhiễu.

Kỹ thuật đấu nối dây trong tủ điện: chi tiết và lưu ý thực tiễn

Chọn tiết diện dây, chuẩn đầu nối và ferrule

Một kỹ thuật đấu nối chuyên nghiệp bắt đầu từ việc chọn đúng tiết diện dây phù hợp với dòng điện định mức. Dây nhỏ quá sẽ sinh nhiệt, dây lớn quá gây khó thi công và tốn chi phí. Mỗi đầu dây nên được bấm đầu cốt (ferrule) và sử dụng terminal đạt chuẩn IEC để đảm bảo tiếp xúc điện tốt, tránh hiện tượng lỏng hoặc chảy nhựa khi quá tải.

Đấu nối đúng trình tự, đúng mã dây và đúng vật liệu đầu terminal

Trình tự đấu nối nên tuân theo sơ đồ kỹ thuật đã được phê duyệt. Dây phải được xiết chặt, tránh để lộ lõi đồng hoặc gập khúc quá mức. Các vị trí đầu nối nên sử dụng đầu terminal làm từ đồng mạ thiếc hoặc niken, đảm bảo khả năng dẫn điện tốt và chống oxy hóa.

Mỗi dây khi đấu nối cần được kiểm tra hai đầu để chắc chắn không bị đảo cực hoặc nhầm tín hiệu – lỗi nhỏ nhưng có thể gây hỏng thiết bị điều khiển hoặc ngắn mạch toàn hệ thống.

Kiểm tra lại sau đấu nối: lỏng, ăn mòn, cách điện

Sau khi hoàn tất đấu nối, cần thực hiện các bước kiểm tra:

• Dùng đồng hồ đo điện trở để xác định tính liên tục.

• Kiểm tra lớp cách điện bằng máy đo megger.

• Đảm bảo tất cả các ốc vít terminal được siết đúng lực.

Các vị trí có dấu hiệu oxy hóa, cháy đen hay lỏng cần được thay thế hoặc siết lại ngay.

Các điểm hay gặp lỗi và cách phòng tránh

Một số lỗi phổ biến trong bố trí tủ điện và kỹ thuật đấu nối gồm:

• Dây quá căng hoặc gập khúc.

• Không đánh số dây hoặc đánh nhầm vị trí.

• Dây nguồn và dây tín hiệu đi chung rãnh.

• Terminal bị lỏng hoặc rỉ sét.

Để khắc phục, kỹ thuật viên nên thực hiện theo checklist trước khi cấp điện, đồng thời huấn luyện định kỳ để cập nhật quy chuẩn mới nhất theo tiêu chuẩn IEC.

✅ Công ty TNHH Công nghiệp PT Việt Nam với nhiều năm kinh nghiệm trong lĩnh vực cơ điện công nghiệp cung cấp trọn gói dịch vụ thiết kế, thi công và bố trí tủ điện đạt chuẩn IEC, sử dụng vật liệu cao cấp như xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện, giúp hệ thống điện hoạt động ổn định, an toàn và bền bỉ.

Kiểm tra định kỳ và bảo trì – đảm bảo hệ thống duy trì chuẩn lâu dài

Thiết lập lịch kiểm tra: dây dẫn, bản nối, đầu terminal, phụ kiện quản lý dây

Một hệ thống điện chỉ duy trì được hiệu suất cao nếu có quy trình kiểm tra định kỳ và bảo trì nghiêm ngặt. Sau khi hoàn tất bố trí tủ điện, doanh nghiệp nên lập kế hoạch kiểm tra định kỳ tối thiểu 6 tháng/lần.

Các hạng mục cần kiểm tra bao gồm:

• Dây dẫn: kiểm tra hiện tượng nóng cục bộ, nứt vỏ hoặc biến màu.

• Đầu terminal: kiểm tra độ siết, chống oxy hóa, thay thế khi cần.

• Bản nối và thanh cái: làm sạch, kiểm tra tiếp xúc, tránh tia lửa điện.

• Phụ kiện quản lý dây: kiểm tra xích nhựa, xích nhựa cuốn cáp, ống luồn, máng dây để đảm bảo dây không bị mài mòn hoặc rơi khỏi vị trí.

Việc duy trì định kỳ giúp phát hiện sớm các dấu hiệu bất thường, giảm thiểu nguy cơ chập cháy và tăng tuổi thọ thiết bị.

Checklist kiểm tra nhanh cho tủ điện công nghiệp

Một checklist cụ thể giúp kỹ thuật viên thao tác nhanh, đảm bảo không bỏ sót bước quan trọng. Gợi ý mẫu checklist kiểm tra tủ điện công nghiệp gồm:

• Nguồn điện đầu vào ổn định, không dao động quá ±5%.

• Tất cả dây dẫn và cáp được sắp xếp gọn trong máng hoặc xích nhựa luồn dây điện.

• Không có dây trần hoặc lớp vỏ dây bị hở.

• Các đầu nối, cầu dao, aptomat hoạt động đúng.

• Hệ thống tiếp địa đảm bảo giá trị điện trở ≤ 4Ω.

• Nhãn mã dây còn rõ, không bong tróc.

• Không có bụi, dầu, mạt sắt hoặc côn trùng bên trong tủ.

• Kiểm tra quạt gió, cảm biến nhiệt, và hệ thống làm mát (nếu có).

Checklist này nên được lưu lại và đối chiếu qua từng kỳ bảo dưỡng để theo dõi lịch sử tình trạng tủ điện.

Khi nào cần thay dây, thay phụ kiện hay tái bố trí dây

Trong quá trình vận hành, dây dẫn và phụ kiện điện sẽ chịu tác động nhiệt, rung, bụi và môi trường. Nếu phát hiện:

• Dây bị lão hóa, nứt, chuyển màu hoặc biến dạng.

• Terminal bị rỉ, ăn mòn.

• Xích nhựa cuốn cáp gãy khớp, cứng, hoặc bó kẹt dây.

• Ống luồn dây bị biến dạng do nhiệt.

=> Cần thay thế hoặc tái bố trí tủ điện ngay để đảm bảo độ an toàn và hiệu năng. Việc trì hoãn bảo trì có thể dẫn đến hư hỏng nghiêm trọng, làm gián đoạn dây chuyền sản xuất.

Ảnh minh họa: Kỹ thuật viên đang kiểm tra định kỳ tủ điện công nghiệp

An toàn lao động khi thao tác với tủ điện và bố trí dây dẫn

Quy trình làm việc an toàn: ngắt nguồn, khóa Tag-out, sử dụng PPE

Trước khi thao tác, kỹ thuật viên cần tuân thủ quy trình an toàn cơ bản:

1. Ngắt toàn bộ nguồn điện tại tủ chính.

2. Gắn khóa bảo vệ (Lock-out Tag-out) để tránh người khác vô tình bật nguồn.

3. Kiểm tra không còn điện bằng bút thử hoặc đồng hồ đo điện.

4. Trang bị đồ bảo hộ cá nhân (PPE): găng cách điện, kính bảo hộ, giày chống tĩnh điện.

Bên cạnh đó, khu vực thi công cần được đặt biển cảnh báo rõ ràng, tránh người không phận sự tiếp cận.

Yêu cầu chức năng bảo vệ phù hợp (chống chập, chống quá tải)

Một tủ điện đạt chuẩn không chỉ đẹp về mặt dây điện ngăn nắp mà còn phải đảm bảo đầy đủ chức năng bảo vệ. Các thiết bị bắt buộc gồm:

• CB hoặc MCCB: ngắt dòng khi quá tải.

• Rơ le bảo vệ rò điện: phát hiện rò rỉ dòng ra vỏ máy.

• Cầu chì bảo vệ: giảm thiểu hậu quả khi xảy ra ngắn mạch.

• Thiết bị chống sét lan truyền: bảo vệ toàn bộ hệ thống khi có xung điện.

Tất cả thiết bị này phải đạt tiêu chuẩn IEC, được lắp đúng thông số và bố trí hợp lý trong không gian tủ điện.

Vai trò của việc bố trí dây đúng chuẩn trong giảm thiểu rủi ro

Một bố cục dây hợp lý giúp giảm nguy cơ chạm chập, hạn chế nhiệt độ tích tụ trong tủ và cho phép luồng không khí lưu thông tốt hơn. Bên cạnh đó, khi có sự cố, kỹ thuật viên dễ dàng truy vết theo sơ đồ dây, nhanh chóng xác định vị trí lỗi mà không cần tháo rời toàn bộ hệ thống.

Lựa chọn đối tác & vật liệu phù hợp cho việc bố trí tủ điện công nghiệp

Tiêu chí chọn nhà thầu hoặc đơn vị thi công uy tín

Một đơn vị thi công bố trí tủ điện uy tín phải đảm bảo:

• Có đội ngũ kỹ sư điện – tự động hóa được đào tạo bài bản.

• Tuân thủ nghiêm tiêu chuẩn IEC 61439, IEC 60204-1.

• Cung cấp bản vẽ, sơ đồ bố trí và hồ sơ nghiệm thu đầy đủ.

• Sử dụng vật liệu, phụ kiện điện đạt chứng nhận chất lượng (ISO, CE, RoHS).

• Cam kết bảo hành, bảo trì định kỳ rõ ràng.

Việc lựa chọn đúng đơn vị giúp doanh nghiệp yên tâm về chất lượng công trình, giảm thiểu chi phí sửa chữa và rủi ro kỹ thuật sau này.

Vật liệu quản lý dây: xích nhựa, khay cáp, ống luồn – tiêu chí và phụ kiện nên dùng

Một hệ thống điện đạt chuẩn không thể thiếu các phụ kiện đi dây chất lượng cao. Trong đó:

• Xích nhựa: linh hoạt, chịu nhiệt tốt, phù hợp dây di chuyển.

• Xích nhựa cuốn cáp: gom và bảo vệ dây cáp trong khu vực hẹp.

• Xích nhựa luồn dây điện: bảo vệ dây cố định trong môi trường rung, bụi, dầu hoặc hóa chất.

• Khay cáp và máng nhựa: hỗ trợ phân luồng dây rõ ràng, đảm bảo thẩm mỹ và dễ bảo trì.

Những phụ kiện này giúp tủ điện duy trì tính dây điện ngăn nắp, tăng độ bền dây và giảm thiểu hao mòn cơ học.

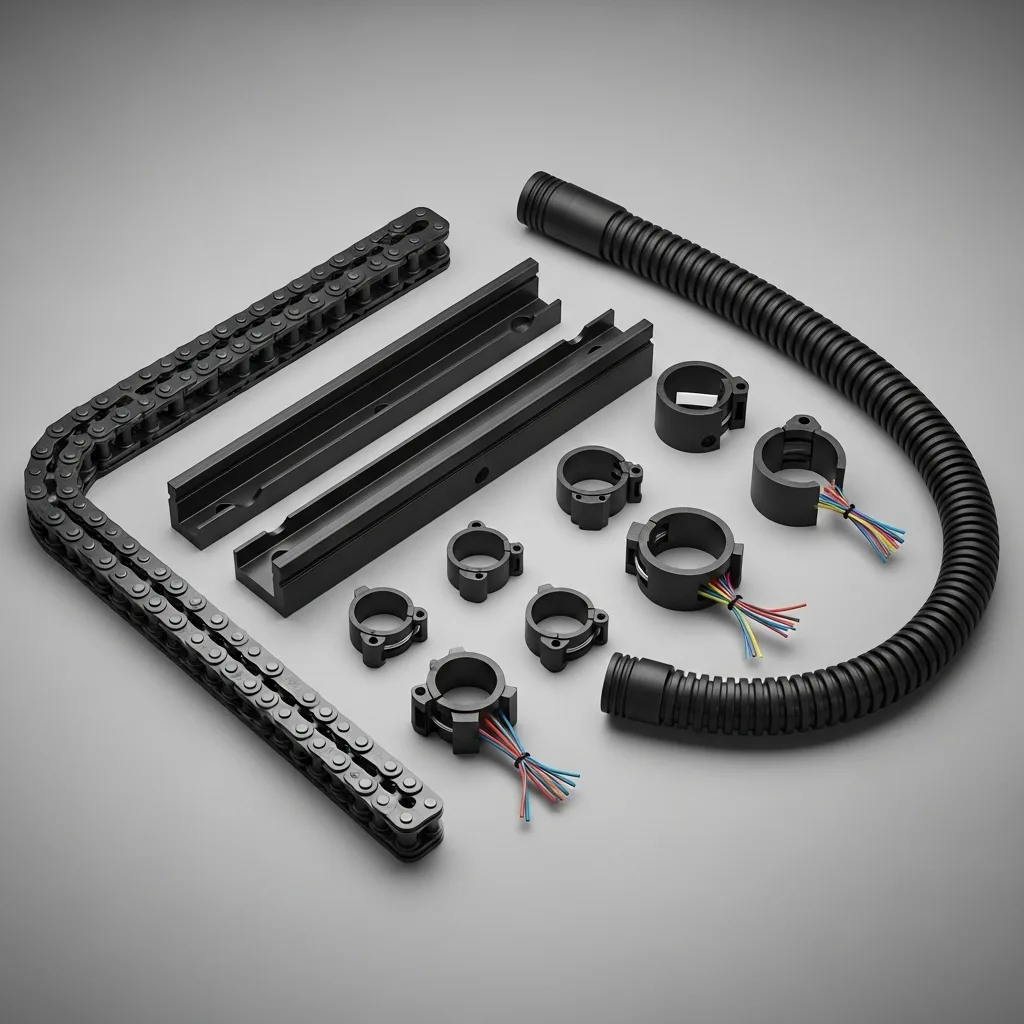

Ảnh minh họa: Phụ kiện xích nhựa và ống luồn dây điện công nghiệp

Vì sao bạn nên lựa chọn Công ty TNHH Công nghiệp PT Việt Nam để thi công chuyên nghiệp

Công ty TNHH Công nghiệp PT Việt Nam là đơn vị tiên phong trong lĩnh vực thiết kế – thi công – bố trí tủ điện công nghiệp đạt chuẩn IEC tại Việt Nam. Với kinh nghiệm nhiều năm trong ngành và đội ngũ kỹ sư điện giàu chuyên môn, công ty mang đến:

• Giải pháp tối ưu theo từng dây chuyền sản xuất.

• Sử dụng xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện đạt chuẩn quốc tế.

• Cam kết chất lượng, an toàn và tiến độ thi công nhanh chóng.

• Dịch vụ bảo trì, kiểm tra định kỳ và hỗ trợ kỹ thuật trọn đời.

Liên hệ ngay Công ty TNHH Công nghiệp PT Việt Nam để được tư vấn giải pháp bố trí tủ điện đạt chuẩn, an toàn và tiết kiệm chi phí.

📞 Hotline: 0946.945.188
🌐 Website: https://congnghieppt.com

Tổng kết:
Bố trí tủ điện công nghiệp đạt chuẩn không chỉ là việc sắp xếp dây dẫn sao cho gọn gàng, mà còn là sự kết hợp của kỹ thuật đấu nối, tiêu chuẩn IEC, an toàn lao động, và kiểm tra định kỳ bài bản. Khi được thực hiện bởi đơn vị chuyên nghiệp như Công ty TNHH Công nghiệp PT Việt Nam, hệ thống điện của doanh nghiệp sẽ vận hành ổn định, bền bỉ và an toàn tuyệt đối.
