5 yếu tố ảnh hưởng đến độ bền dây trong robot công nghiệp

Hiểu rõ “độ bền robot” – dây dẫn là thành phần then chốt

Trong robot công nghiệp, hệ thống dây dẫn đóng vai trò vô cùng quan trọng – là cầu nối truyền tải tín hiệu, điện năng và dữ liệu giữa các bộ phận. Tuy nhiên, đây cũng chính là thành phần dễ hỏng nhất, ảnh hưởng trực tiếp đến độ bền robot và độ ổn định của toàn bộ dây chuyền sản xuất.

Dây dẫn trong robot không giống dây điện thông thường. Chúng phải chịu:

• Chuyển động liên tục với tốc độ cao, lặp lại hàng triệu chu kỳ.

• Tải trọng thay đổi, đặc biệt khi robot mang, xoay, hoặc gắp vật nặng.

• Môi trường khắc nghiệt: bụi, dầu, nhiệt độ, rung và va chạm cơ học.

Nếu không được thiết kế và dẫn hướng đúng kỹ thuật, dây dẫn sẽ nhanh chóng bị mỏi, nứt, hoặc đứt lõi – dẫn đến robot dừng hoạt động, tăng chi phí bảo trì và giảm tuổi thọ thiết bị.

Vì vậy, để đảm bảo hệ thống vận hành ổn định và đạt hiệu suất cao, doanh nghiệp cần hiểu rõ 5 yếu tố ảnh hưởng trực tiếp đến độ bền dây trong robot công nghiệp – từ cơ học, vật liệu cho đến cấu trúc dẫn hướng và quy trình bảo trì.

Yếu tố 1 – Chuyển động liên tục

Tác động của số lần uốn và xoắn tới dây dẫn

Trong robot 6 trục, dây dẫn phải di chuyển cùng các khớp xoay, uốn gập và kéo giãn hàng triệu lần mỗi năm. Mỗi lần chuyển động đều tạo ra ứng suất cơ học lên lõi dây và vỏ cách điện. Nếu dây không đủ linh hoạt hoặc không được dẫn hướng đúng cách, nó sẽ bị mỏi cơ học (fatigue), gãy lõi hoặc tách vỏ.

Ví dụ, tại trục thứ ba hoặc thứ tư của robot, dây dẫn thường phải chịu đồng thời hai chuyển động: uốn cong và xoắn. Khi chuyển động này lặp lại liên tục, phần lõi đồng hoặc lõi sợi thép bên trong bị biến dạng dẻo – dẫn đến gãy sau một thời gian ngắn.

Đây là nguyên nhân phổ biến khiến nhiều robot dù mới hoạt động vài tháng đã xuất hiện lỗi “mất tín hiệu” hoặc “ngắt kết nối cảm biến” – biểu hiện đặc trưng của dây dẫn bị mỏi cơ học.

Giải pháp kỹ thuật – lựa chọn dây và bố trí dẫn hướng hợp lý

Để cải thiện độ bền robot, kỹ sư cần:

• Sử dụng dây chuyên dụng cho chuyển động linh hoạt: có lõi đa sợi mảnh, vỏ polyurethane (PUR) hoặc TPE có độ đàn hồi cao.

• Giữ bán kính uốn dây lớn hơn 10 lần đường kính dây: giúp giảm ứng suất.

• Sử dụng hệ thống dẫn hướng chuyên biệt như xích nhựa hoặc xích nhựa cuốn cáp: giúp kiểm soát đường đi dây, tránh gập đột ngột và giảm ma sát.

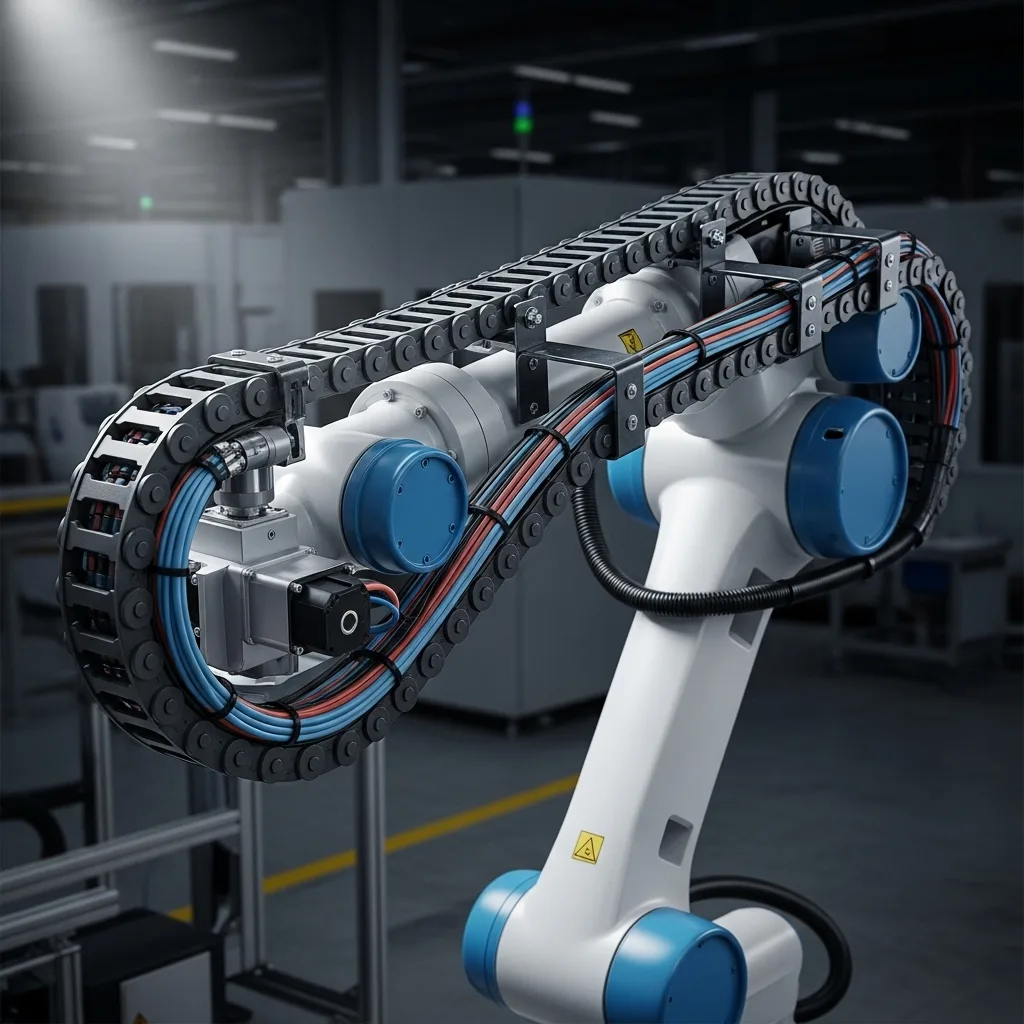

Ảnh minh họa: hệ thống xích nhựa cuốn cáp bảo vệ dây dẫn tại trục xoay robot công nghiệp

Nhờ các biện pháp này, dây dẫn có thể hoạt động bền bỉ hàng triệu chu kỳ mà không cần thay thế.

Yếu tố 2 – Tải trọng thay đổi

Tác động của tải trọng và gia tốc

Trong dây chuyền sản xuất, robot thường phải thực hiện các thao tác với tải trọng thay đổi – ví dụ như gắp sản phẩm có khối lượng khác nhau hoặc di chuyển ở các gia tốc cao. Mỗi khi tải trọng thay đổi, lực kéo và lực xoắn tác động lên dây dẫn cũng biến thiên tương ứng.

Khi robot di chuyển nhanh, dây bị dao động quán tính, tạo ra hiện tượng rung và va đập vào khung hoặc trục xoay. Nếu dây không có cấu trúc bảo vệ phù hợp, chỉ sau vài trăm nghìn chu kỳ, lớp cách điện sẽ bị mài mòn, lõi dây có thể gãy tại vị trí chịu ứng suất cao nhất.

Giải pháp kỹ thuật – đồng bộ dây và cơ cấu dẫn hướng

Để đảm bảo độ bền robot, kỹ sư cần thiết kế đường dây di chuyển đồng bộ với cơ cấu robot:

• Giảm tải trọng dây: sử dụng dây nhẹ, lõi đồng mảnh, vỏ mỏng nhưng chịu lực tốt.

• Cố định điểm đầu và điểm cuối dây: tránh dây bị kéo giật trong quá trình tăng tốc.

• Bố trí dây trong hệ thống dẫn hướng xích nhựa cuốn cáp: giúp dây di chuyển theo quỹ đạo cố định, không bị chùng hoặc xoắn khi robot hoạt động.

• Phân tích kỹ thuật tải trọng: tính toán lực kéo cực đại để lựa chọn vật liệu và cấu trúc dây phù hợp.

Nhờ áp dụng đồng bộ các biện pháp trên, robot có thể vận hành với tốc độ và gia tốc cao hơn mà dây vẫn giữ độ bền lâu dài.

Yếu tố 3 – Vật liệu dây dẫn

Vật liệu lõi và vỏ cách điện quyết định tuổi thọ dây

Vật liệu dây dẫn là yếu tố quan trọng hàng đầu trong việc đảm bảo độ bền robot. Dây kém chất lượng, lõi ít sợi hoặc vỏ cách điện thông thường sẽ nhanh chóng xuống cấp trong môi trường công nghiệp.

• Lõi dẫn điện: Nên chọn dây lõi đồng mềm, gồm hàng trăm sợi nhỏ xoắn, giúp tăng độ linh hoạt khi robot uốn gập liên tục.

• Vỏ cách điện: Nên dùng vật liệu TPE, PUR hoặc silicone có khả năng chịu dầu, chịu mài mòn và chịu nhiệt tốt (lên đến 120°C).

• Lớp bảo vệ chống nhiễu: Với robot truyền tín hiệu điều khiển, cần có lớp lưới chống nhiễu (Shielding) bằng đồng hoặc nhôm.

Nếu sử dụng dây vỏ PVC hoặc PE thông thường, chỉ sau vài tháng, vỏ sẽ bị cứng lại, nứt gãy và giảm khả năng cách điện – khiến robot hoạt động không ổn định.

Giải pháp – tăng tuổi thọ bằng cấu trúc bảo vệ và xích nhựa

Một giải pháp hiệu quả là kết hợp vật liệu tốt với hệ thống bảo vệ cơ học:

• Sử dụng xích nhựa để bao quanh dây, ngăn va đập và uốn gập đột ngột.

• Ứng dụng xích nhựa luồn dây điện trong các vị trí cố định, giúp dây không bị cọ sát vào khung.

• Thiết kế dây dự phòng chiều dài hợp lý: để dây có độ giãn nở tự nhiên khi robot hoạt động.

Ảnh minh họa: dây robot sử dụng vật liệu TPE được bảo vệ trong xích nhựa

Thực tế cho thấy, chỉ cần thay đổi từ vỏ PVC sang PUR kết hợp xích nhựa bảo vệ, tuổi thọ dây có thể tăng gấp 5 lần, giúp tiết kiệm đáng kể chi phí bảo trì và thay thế.

Yếu tố 4 – Cấu trúc dẫn hướng và bảo vệ

Thiết kế dẫn hướng – yếu tố quyết định độ bền cơ học của dây

Trong robot công nghiệp, dây dẫn luôn phải chuyển động theo quỹ đạo phức tạp: uốn cong, xoay, co giãn, kéo – và tất cả đều diễn ra liên tục. Nếu không có cấu trúc dẫn hướng chuẩn kỹ thuật, dây sẽ nhanh chóng bị mỏi, xoắn hoặc mài mòn khi cọ vào khung máy.

Một hệ thống dẫn hướng tốt giúp:

• Ổn định đường đi dây: tránh va chạm với các chi tiết chuyển động.

• Giữ bán kính uốn cố định: giảm ứng suất cơ học lên lõi dây.

• Phân bố lực kéo đều: không tạo điểm căng hoặc gập đột ngột.

Cấu trúc dẫn hướng vì thế là “lá chắn cơ học” bảo vệ dây, giúp duy trì độ bền robot trong suốt vòng đời vận hành.

Giải pháp: sử dụng hệ thống xích nhựa bảo vệ dây

Các hệ thống xích nhựa, xích nhựa cuốn cáp và xích nhựa luồn dây điện là giải pháp hiện đại, được sử dụng phổ biến trong robot, máy CNC, máy đóng gói và dây chuyền tự động.

1. Xích nhựa cuốn cáp – phù hợp cho robot chuyển động liên tục:

   • Cho phép dây di chuyển linh hoạt, đồng bộ với chuyển động robot.

   • Bảo vệ dây khỏi va chạm và ma sát với các chi tiết máy.

   • Dễ dàng thay thế, bảo trì và kiểm tra khi cần.

2. Xích nhựa luồn dây điện – dành cho khu vực cố định:

   • Giữ dây ổn định trong máng dẫn, tránh gãy hoặc chập.

   • Chống bụi, chống ẩm và cách điện tốt.

3. Xích nhựa công nghiệp tiêu chuẩn cao – phù hợp cho môi trường khắc nghiệt:

   • Chống hóa chất, dầu mỡ và nhiệt độ cao.

   • Kéo dài tuổi thọ dây dẫn và giảm thiểu chi phí bảo trì.

Ảnh minh họa: hệ thống xích nhựa cuốn cáp giúp ổn định đường đi dây trong robot 6 trục

Việc đầu tư vào cấu trúc dẫn hướng chất lượng cao giúp robot vận hành ổn định, giảm rung lắc, và kéo dài tuổi thọ dây lên đến hàng triệu chu kỳ chuyển động.

Yếu tố 5 – Phân tích kỹ thuật và vận hành bảo trì

Phân tích dữ liệu vận hành – nền tảng cho độ bền dây ổn định

Một trong những xu hướng nổi bật của công nghiệp hiện đại là bảo trì dự đoán (Predictive Maintenance) dựa trên phân tích dữ liệu thực tế.

Độ bền của dây không còn được xác định cảm tính, mà được giám sát liên tục thông qua các thông số:

• Số chu kỳ uốn gập và xoắn.

• Nhiệt độ dây khi hoạt động.

• Độ rung và dao động tại các khớp robot.

• Dòng điện và điện trở dây dẫn theo thời gian.

Bằng cách thu thập và phân tích dữ liệu này, kỹ sư có thể dự báo khi nào dây có nguy cơ bị mỏi hoặc đứt, từ đó lên kế hoạch thay thế trước khi sự cố xảy ra.

Hệ thống giám sát thông minh này giúp:

• Giảm thiểu thời gian dừng máy.

• Tăng tuổi thọ dây dẫn.

• Tối ưu hiệu suất vận hành và giảm chi phí bảo trì.

Vận hành và bảo trì định kỳ – quy trình kỹ thuật cần thiết

Bên cạnh công nghệ giám sát, việc bảo trì định kỳ đúng chuẩn vẫn là yếu tố không thể thiếu. Một số khuyến nghị kỹ thuật:

• Kiểm tra định kỳ mỗi 2–4 tuần: đánh giá bề mặt dây, điểm nối, độ uốn, tình trạng xích nhựa.

• Làm sạch bụi và dầu mỡ trong xích nhựa cuốn cáp: đảm bảo dây di chuyển trơn tru.

• Đo điện trở cách điện: để phát hiện suy giảm sớm của lớp bảo vệ.

• Cập nhật dữ liệu vận hành: giúp cải tiến thiết kế dây cho các thế hệ robot sau.

Một quy trình bảo trì khoa học không chỉ giúp tăng độ bền robot, mà còn tạo ra môi trường sản xuất an toàn và đáng tin cậy.

Kết luận & kêu gọi hành động

Độ bền dây dẫn là yếu tố then chốt quyết định độ bền robot và hiệu suất của toàn bộ dây chuyền công nghiệp. Từ các phân tích kỹ thuật trên, có thể thấy rằng 5 yếu tố ảnh hưởng lớn nhất bao gồm:

1. Chuyển động liên tục – đòi hỏi dây phải linh hoạt và được dẫn hướng đúng cách.

2. Tải trọng thay đổi – yêu cầu tính toán lực kéo và chọn cấu trúc dây phù hợp.

3. Vật liệu dây dẫn – quyết định khả năng chịu uốn, chịu nhiệt và tuổi thọ.

4. Cấu trúc dẫn hướng và bảo vệ – giúp dây ổn định, không bị xoắn hoặc va chạm.

5. Phân tích kỹ thuật & bảo trì định kỳ – đảm bảo dây được giám sát và thay thế kịp thời.

Khi doanh nghiệp kết hợp các yếu tố này cùng với giải pháp công nghệ dẫn dây hiện đại như xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện, hệ thống robot sẽ đạt được:

• Tuổi thọ dây dài hơn gấp nhiều lần.

• Vận hành ổn định và an toàn tuyệt đối.

• Giảm chi phí bảo trì, tăng hiệu suất sản xuất.

Giải pháp từ Công ty TNHH Công nghiệp PT Việt Nam

Với hơn 10 năm kinh nghiệm trong lĩnh vực cơ điện và tự động hóa, Công ty TNHH Công nghiệp PT Việt Nam là đơn vị tiên phong trong việc cung cấp giải pháp dẫn dây và bảo vệ dây robot công nghiệp.

PT Việt Nam cung cấp:

• Xích nhựa công nghiệp: nhiều kích thước và vật liệu, phù hợp mọi ứng dụng.

• Xích nhựa cuốn cáp: thiết kế đặc biệt cho robot chuyển động liên tục.

• Xích nhựa luồn dây điện: tối ưu cho môi trường bụi, ẩm hoặc tải trọng cao.

Ngoài ra, công ty còn cung cấp dịch vụ tư vấn kỹ thuật và khảo sát thực tế giúp doanh nghiệp:

• Thiết kế hệ thống dẫn hướng tối ưu.

• Dự đoán tuổi thọ dây bằng phương pháp phân tích kỹ thuật.

• Triển khai bảo trì định kỳ nhằm tăng độ bền dây và ổn định thiết bị.
