5 nguyên tắc thiết kế dây dẫn trong máy tự động – Kỹ thuật cơ điện tiên tiến

Nguyên tắc 1: Xác định yêu cầu kỹ thuật cơ điện rõ ràng

Vai trò của việc thu thập yêu cầu (dòng điện, tín hiệu, môi trường)

Trước khi bắt đầu thiết kế dây dẫn cho bất kỳ hệ thống máy tự động nào, kỹ sư cần xác định rõ yêu cầu kỹ thuật cơ điện. Đây là nền tảng để lựa chọn đúng loại dây, kích thước, vật liệu và phương pháp bố trí.

Những yếu tố cần xem xét gồm:

• Công suất và dòng điện truyền tải: Dây điện phải chịu được dòng lớn nhất mà thiết bị tiêu thụ.

• Loại tín hiệu: Với tín hiệu điều khiển hoặc truyền dữ liệu, cần dây có lớp chống nhiễu (shielded).

• Môi trường làm việc: Nhiệt độ, độ ẩm, dầu mỡ, bụi bẩn, hoặc hóa chất đều ảnh hưởng đến vật liệu cách điện.

• Yêu cầu cơ học: Dây có thể phải chịu uốn, xoắn, rung hoặc kéo căng khi máy vận hành.

Nếu không đánh giá kỹ giai đoạn này, dây dẫn rất dễ bị quá tải, nhiễu tín hiệu hoặc hỏng sớm, gây ảnh hưởng toàn bộ chu trình vận hành của máy tự động.

Ảnh hưởng của kỹ thuật cơ điện tới thiết kế dây dẫn – chọn loại dây, tiết diện, lớp cách điện

Thiết kế cơ điện trong máy tự động thường kết hợp giữa các bộ phận cơ khí di động và mạch điện điều khiển chính xác, do đó dây dẫn phải đáp ứng cả hai yếu tố: linh hoạt và bền cơ học.

Một số nguyên tắc lựa chọn dây dẫn phù hợp:

• Dây nguồn: dùng lõi đồng mềm, tiết diện lớn, vỏ chịu nhiệt PVC hoặc cao su.

• Dây tín hiệu: chọn loại có lớp chống nhiễu (foil hoặc braided shield).

• Dây di chuyển liên tục: nên chọn dây cáp chịu uốn dẻo (flex cable) với tuổi thọ trên 5 triệu chu kỳ.

• Vỏ dây: ưu tiên vật liệu PU, TPE hoặc silicone để chịu mài mòn và dầu công nghiệp.

Khi xác định đúng yêu cầu kỹ thuật cơ điện, việc thiết kế sẽ trở nên chính xác, tiết kiệm và dễ kiểm định an toàn trong giai đoạn vận hành.

ảnh minh họa: phân loại dây dẫn theo công năng trong máy tự động

Nguyên tắc 2: Bố trí hợp lý và định tuyến dây dẫn trong máy tự động

Quy tắc “ngắn nhất, ít uốn cong nhất, dễ tiếp cận” trong bố trí dây dẫn

Một trong những sai lầm phổ biến trong thiết kế cơ điện là bố trí dây dẫn không tối ưu, dẫn đến dây bị căng, xoắn hoặc gãy gập khi máy vận hành.
Nguyên tắc bố trí lý tưởng là:

• Ngắn nhất: đường dây càng ngắn, điện trở càng thấp, tổn hao năng lượng ít hơn.

• Ít uốn cong nhất: giảm ứng suất cơ học, kéo dài tuổi thọ dây.

• Dễ tiếp cận: thuận tiện khi bảo trì hoặc thay thế linh kiện.

Các kỹ sư thường sử dụng xích nhựa hoặc ống dẫn mềm để giữ dây theo hướng cố định, đảm bảo dây di chuyển nhịp nhàng cùng các bộ phận chuyển động mà không bị kéo căng quá mức.
Điều này đặc biệt quan trọng trong máy CNC, robot công nghiệp, hệ thống tự động hóa kho vận, nơi dây phải uốn gập liên tục.

Sắp xếp dây và ống dẫn: tránh điểm xoắn, tránh ma sát và mỏi cáp

Trong thực tế, hầu hết các hư hỏng dây dẫn đều bắt nguồn từ ma sát và mỏi cơ học. Khi dây cọ vào khung kim loại hoặc bị ép giữa các chi tiết chuyển động, nó sẽ bị rạn vỏ, đứt lõi hoặc nhiễu tín hiệu.

Để tránh tình trạng này, cần:

• Phân tách dây nguồn và dây tín hiệu, tránh nhiễu chéo.

• Sử dụng ống luồn hoặc xích nhựa luồn dây điện để bảo vệ dây.

• Giữ bán kính uốn lớn hơn 10 lần đường kính dây.

• Bố trí dây theo cụm, cố định chắc chắn ở điểm đầu và cuối hành trình.

Một thiết kế bố trí hợp lý không chỉ giảm ma sát mà còn nâng cao tính thẩm mỹ, giảm thời gian thi công và dễ dàng bảo trì trong tương lai.

Nguyên tắc 3: Kiểm định an toàn và bảo vệ dây dẫn trong vận hành công nghiệp

Chuẩn và tiêu chí kiểm định dây dẫn: cách điện, chịu nhiệt, rung động

Dây dẫn trong máy tự động phải tuân thủ các tiêu chuẩn an toàn nghiêm ngặt, đặc biệt trong môi trường sản xuất công nghiệp.
Một số tiêu chuẩn thường áp dụng:

• IEC 60228: Quy định về tiết diện và khả năng dẫn điện của lõi dây.

• UL 758 / UL 1063: Tiêu chuẩn cách điện và chịu nhiệt cho dây dùng trong thiết bị công nghiệp.

• ISO 19642: Tiêu chuẩn quốc tế cho dây dẫn chịu rung và chịu dầu.

Trong quá trình kiểm định, kỹ sư sẽ đo:

• Điện trở cách điện giữa lõi và vỏ dây.

• Nhiệt độ vận hành an toàn tối đa.

• Khả năng chịu uốn lặp lại và rung động liên tục.

Kết quả kiểm định giúp đảm bảo dây dẫn đạt độ an toàn điện và độ bền cơ học, sẵn sàng cho môi trường làm việc khắc nghiệt.

Biện pháp bảo vệ dây: ống luồn, áo bọc, sử dụng linh kiện hỗ trợ như xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện

Để đảm bảo độ bền dài lâu, các dây dẫn trong máy tự động nên được bọc bảo vệ bằng ống nhựa hoặc xích nhựa chuyên dụng. Những linh kiện này giúp:

• Giảm ma sát và hạn chế bụi bẩn bám vào dây.

• Ngăn dầu công nghiệp, hóa chất ăn mòn vỏ dây.

• Duy trì quỹ đạo di chuyển ổn định, tránh gập hoặc xoắn.

Các dòng xích nhựa cuốn cáp và xích nhựa luồn dây điện hiện nay được thiết kế với cấu trúc linh hoạt, dễ mở nắp, giúp việc lắp đặt và bảo trì nhanh chóng. Ngoài ra, chúng còn có khả năng hấp thụ rung và triệt tiêu lực kéo đột ngột, nhờ đó tăng đáng kể tuổi thọ của dây và thiết bị.

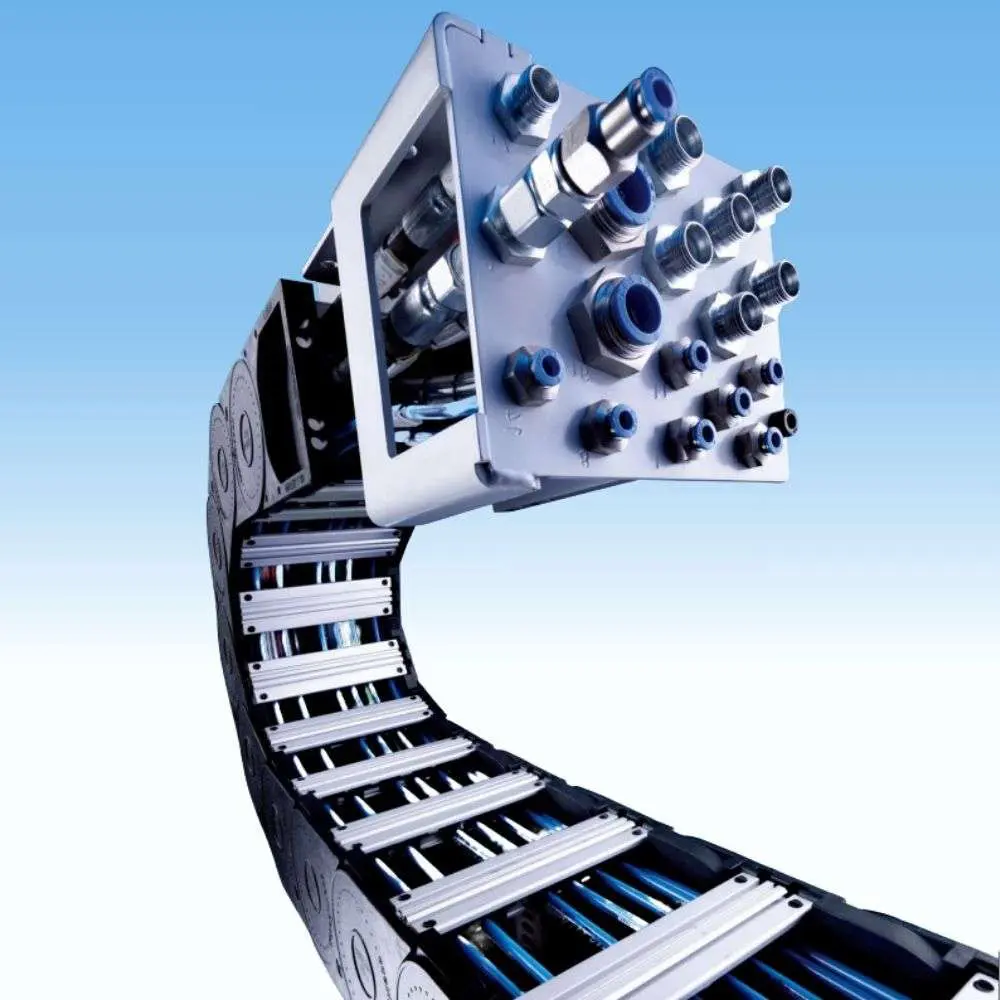

ảnh minh họa: xích nhựa cuốn cáp bảo vệ dây tín hiệu trong máy tự động

Nguyên tắc 4: Giảm ma sát và mỏi cơ học để nâng cao tuổi thọ thiết bị

Ma sát – nguồn gốc hao mòn dây và cách xử lý: lớp phủ, ổ bi, bố trí tránh ma sát

Trong các hệ thống máy tự động, dây dẫn luôn chuyển động cùng cơ cấu cơ khí, vì vậy ma sát là yếu tố gây hao mòn nhanh nhất. Khi dây cọ vào khung, puly, hoặc các chi tiết khác, lớp cách điện có thể bị nứt, dẫn đến chạm mạch, rò điện hoặc đứt lõi.

Để xử lý, kỹ sư cần:

• Thiết kế lộ trình dây không cắt góc: tránh các điểm tiếp xúc sắc hoặc kim loại.

• Sử dụng ống bọc bảo vệ hoặc xích nhựa để dây luôn di chuyển trong quỹ đạo ổn định.

• Bổ sung lớp phủ chống ma sát bằng vật liệu PTFE (Teflon) hoặc polyurethane (PU).

• Lắp puly hoặc ổ bi dẫn hướng ở vị trí dây chuyển động nhanh để giảm lực ma sát.

Khi các yếu tố này được kết hợp hợp lý, dây có thể tăng tuổi thọ lên gấp 2–3 lần so với thiết kế không có bảo vệ ma sát.

Thiết kế dây dẫn cho máy tự động: chịu mỏi, chịu nhiệt, giảm rung động

Bên cạnh ma sát, mỏi cơ học do uốn gập liên tục cũng là nguyên nhân chính khiến dây hỏng sớm. Trong robot, máy cắt CNC hoặc dây chuyền tự động, dây thường phải gập hàng triệu lần trong suốt vòng đời thiết bị.

Các kỹ thuật thiết kế dây chịu mỏi bao gồm:

• Dùng lõi đồng xoắn nhiều sợi mảnh (fine-stranded copper) để tăng độ linh hoạt.

• Bọc vỏ dây bằng TPE hoặc PVC dẻo để chịu uốn liên tục mà không nứt.

• Tính toán bán kính uốn tối thiểu (Minimum Bend Radius) để tránh vượt ngưỡng đàn hồi.

• Tích hợp bộ giảm rung hoặc kẹp cố định đàn hồi tại hai đầu hành trình dây.

Ngoài ra, dây dẫn trong máy tự động cần có khả năng chịu nhiệt và chịu dầu công nghiệp, đặc biệt khi hoạt động gần động cơ, bộ truyền hoặc môi trường có nhiệt độ cao. Sự kết hợp giữa vật liệu chịu mỏi và thiết kế giảm rung giúp hệ thống vận hành ổn định, không cần thay thế dây thường xuyên – yếu tố then chốt để kéo dài tuổi thọ thiết bị toàn hệ thống.

Nguyên tắc 5: Thực hiện bảo trì – kiểm tra định kỳ và tối ưu hóa thiết kế theo thời gian

Lập lịch bảo trì, kiểm tra định kỳ – dây dẫn là thành phần dễ bị ảnh hưởng

Dây dẫn là bộ phận dễ bị tổn thương nhất trong các thiết bị cơ điện tự động. Do đó, việc lập kế hoạch bảo trì định kỳ là bắt buộc để phát hiện sớm các dấu hiệu xuống cấp như:

• Mòn lớp vỏ cách điện, rạn nứt.

• Dây bị xoắn, chồng chéo hoặc mất cố định trong xích dẫn.

• Hiện tượng phát nhiệt, nhiễu tín hiệu hoặc sụt áp khi vận hành.

Lịch kiểm tra nên thực hiện:

• Hằng tuần: kiểm tra nhanh bằng mắt thường và nhiệt kế hồng ngoại.

• Hằng tháng: kiểm tra độ căng dây, vệ sinh bụi bẩn, dầu mỡ.

• Mỗi 6 tháng: tháo xích nhựa kiểm tra lõi dây, đo điện trở cách điện.

Nhờ quy trình bảo trì chủ động này, doanh nghiệp có thể giảm đến 50% nguy cơ sự cố điện và dừng máy đột ngột, giúp duy trì hiệu suất sản xuất ổn định.

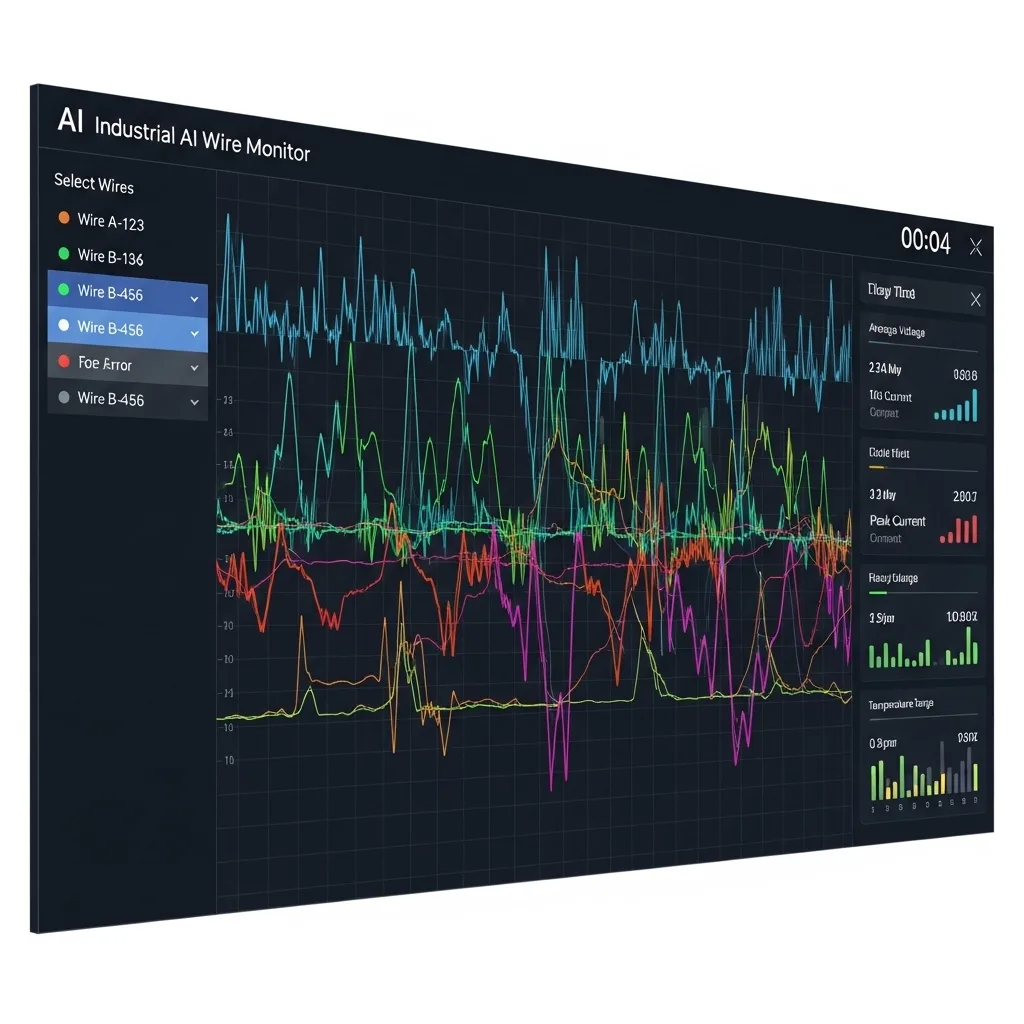

Tối ưu thiết kế dựa trên dữ liệu vận hành: đo đạc, đánh giá, cải tiến liên tục

Một thiết kế thông minh không chỉ tốt ở giai đoạn lắp đặt mà còn cần được tối ưu hóa liên tục trong suốt vòng đời thiết bị.
Doanh nghiệp nên thu thập dữ liệu như:

• Số chu kỳ uốn của dây.

• Tần suất và biên độ rung.

• Mức nhiệt phát sinh trong vận hành.

Từ dữ liệu đó, kỹ sư có thể đánh giá dây nào hoạt động ổn định, dây nào dễ hư hỏng, từ đó điều chỉnh thiết kế hoặc lựa chọn vật liệu phù hợp hơn. Việc này giúp tối ưu chi phí bảo trì và nâng cấp dần hiệu suất của toàn hệ thống tự động hóa.

ảnh minh họa: kỹ sư kiểm tra dây dẫn trong hệ thống máy tự động bằng thiết bị đo điện trở và camera nhiệt

Kết luận và lời khuyên lựa chọn linh kiện hỗ trợ tốt cho thiết kế dây dẫn

Tóm tắt 5 nguyên tắc và mối liên hệ giữa chúng

Tổng hợp lại, 5 nguyên tắc thiết kế dây dẫn trong máy tự động gồm:

1. Xác định đúng yêu cầu kỹ thuật cơ điện.

2. Bố trí hợp lý và định tuyến dây ngắn gọn, an toàn.

3. Kiểm định và bảo vệ dây dẫn đúng chuẩn an toàn công nghiệp.

4. Giảm ma sát – hạn chế mỏi cơ học, tăng độ bền thiết bị.

5. Bảo trì định kỳ và tối ưu thiết kế dựa trên dữ liệu thực tế.

Năm nguyên tắc này liên kết chặt chẽ, tạo thành một quy trình khép kín giúp dây dẫn vận hành an toàn, giảm sự cố và tăng tuổi thọ thiết bị lên đến 200% so với hệ thống không tuân thủ quy chuẩn thiết kế.

Gợi ý linh kiện hỗ trợ: xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện

Khi triển khai thực tế, việc lựa chọn linh kiện phù hợp là yếu tố không thể thiếu. Một số sản phẩm được các kỹ sư cơ điện ưu tiên sử dụng hiện nay gồm:

• Xích nhựa: cố định và định hướng dây di chuyển, tránh xoắn và gập.

• Xích nhựa cuốn cáp: lý tưởng cho máy CNC, robot hoặc hệ thống tự động có chuyển động tịnh tiến nhanh.

• Xích nhựa luồn dây điện: bảo vệ dây khỏi bụi, dầu, và va đập trong môi trường công nghiệp khắc nghiệt.

Những linh kiện này không chỉ hỗ trợ bố trí dây dẫn khoa học, giảm ma sát mà còn giúp tăng tính chuyên nghiệp và an toàn của toàn bộ máy tự động.
