5 lưu ý khi thiết kế đường cáp trong máy CNC

Xác định yêu cầu kỹ thuật và môi trường máy CNC

Trong các hệ thống máy CNC (Computer Numerical Control), dây cáp không chỉ đơn thuần là phần tử dẫn điện, mà còn là mạch truyền tín hiệu điều khiển chính xác giữa bộ điều khiển và cơ cấu chuyển động. Một sai sót nhỏ trong thiết kế đường cáp có thể gây nhiễu tín hiệu, gãy dây, hoặc ảnh hưởng trực tiếp đến độ chính xác gia công.

Môi trường làm việc và chuyển động của máy CNC

Máy CNC hoạt động trong môi trường có rung động mạnh, bụi kim loại, dầu làm mát và nhiệt độ cao. Cáp phải chịu uốn gập liên tục hàng triệu lần theo hành trình của trục X, Y, Z. Vì vậy, khi thiết kế, kỹ sư cần hiểu rõ:

• Biên độ và hướng chuyển động của từng trục.

• Tốc độ và gia tốc thay đổi trong quá trình hoạt động.

• Khu vực tiếp xúc trực tiếp với dầu, phoi kim loại hoặc hơi nước.

Việc xác định chính xác môi trường làm việc giúp lựa chọn loại cáp, phụ kiện và xích nhựa phù hợp, đảm bảo hệ thống vận hành ổn định và lâu dài.

Yêu cầu về kỹ thuật cơ điện và độ chính xác cao

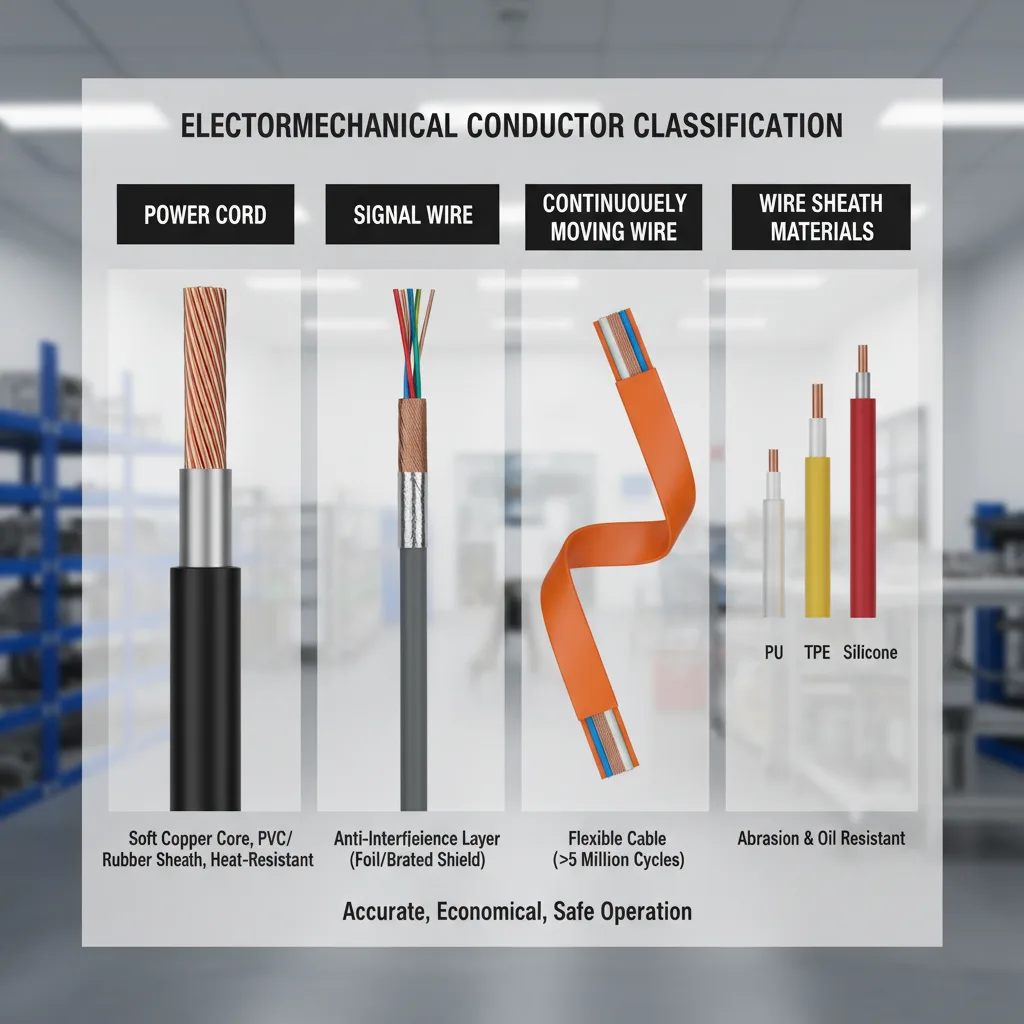

Cáp trong máy CNC thường truyền đồng thời dòng điện, tín hiệu điều khiển, và tín hiệu phản hồi từ cảm biến. Điều đó đòi hỏi:

• Độ nhiễu điện từ (EMI) thấp để tín hiệu điều khiển không sai lệch.

• Độ uốn linh hoạt cao (Flex life) để chịu được hàng triệu chu kỳ hoạt động.

• Khả năng chống dầu, chống mài mòn và chống cháy.

• Vật liệu cách điện chất lượng cao như PUR, TPE, hoặc PVC đặc biệt.

Độ chính xác của máy CNC phụ thuộc trực tiếp vào tín hiệu truyền qua dây, nên việc chọn đúng loại cáp là yếu tố kỹ thuật quan trọng nhất trong thiết kế.

Tiêu chuẩn vận hành và an toàn khi thiết kế đường cáp

Khi thiết kế đường cáp, kỹ sư cần tuân thủ các tiêu chuẩn quốc tế như:

• IEC 60227 / IEC 60332 – Tiêu chuẩn về khả năng chống cháy và an toàn điện.

• UL 758 / UL 1277 – Tiêu chuẩn của Mỹ cho dây dùng trong máy móc tự động.

• TCVN 9207:2012 – Quy định về lắp đặt hệ thống dây dẫn điện công nghiệp.

Việc đảm bảo đúng tiêu chuẩn giúp tránh rủi ro về cháy nổ, chập điện, đồng thời kéo dài tuổi thọ hệ thống.

Lựa chọn cáp và phụ kiện phù hợp để tránh gãy dây

Gãy dây là một trong những sự cố phổ biến nhất trong các hệ thống CNC, đặc biệt ở các vị trí cáp di chuyển liên tục. Để tránh tình trạng này, việc chọn đúng loại cáp và phụ kiện đi kèm là cực kỳ quan trọng.

Chọn loại cáp chuyên dụng cho máy CNC

Các loại cáp thông thường (cáp điện gia dụng hoặc cáp máy tính) không thể chịu được hàng triệu chu kỳ uốn gập như trong môi trường CNC. Do đó, kỹ sư cần chọn loại “flex cable” hoặc “servo cable” được thiết kế riêng cho chuyển động lặp lại.

Đặc điểm của cáp CNC:

• Lõi đồng mềm mịn, nhiều sợi nhỏ giúp tăng tính đàn hồi.

• Vỏ bọc kép chống dầu và chịu nhiệt, thường làm từ PUR.

• Cấu trúc chống xoắn và nhiễu điện từ để đảm bảo tín hiệu ổn định.

Một số thương hiệu phổ biến: HELUKABEL, LAPP, IGUS – các dòng cáp này có tuổi thọ lên đến 10 triệu chu kỳ chuyển động.

Đảm bảo bán kính uốn, lực kéo và mỏi dây theo chu kỳ vận hành

Cáp CNC cần tuân thủ bán kính uốn tối thiểu (thường bằng 10–15 lần đường kính cáp). Nếu uốn quá gấp, lõi dây sẽ nhanh hỏng hoặc gãy.

• Khi thiết kế, nên bố trí hành trình cáp mềm mại, tránh các góc 90°.

• Giảm lực kéo lên dây bằng cách cố định đầu dây chắc chắn bằng kẹp cáp.

• Với dây servo hoặc tín hiệu, nên đặt trong máng hoặc xích nhựa để giảm mỏi.

Ứng dụng phụ kiện hỗ trợ: xích nhựa, xích nhựa cuốn cáp, xích nhựa luồn dây điện

Đây là nhóm phụ kiện không thể thiếu trong thiết kế đường cáp CNC.

• Xích nhựa: giúp cố định tuyến cáp, tránh rối hoặc xoắn trong quá trình chuyển động.

• Xích nhựa cuốn cáp: cho phép cáp di chuyển trơn tru theo trục máy mà không bị mỏi.

• Xích nhựa luồn dây điện: bảo vệ dây khỏi phoi kim loại, bụi và dầu.

Nhờ cấu trúc có các khoang liên kết linh hoạt, xích nhựa công nghiệp của PT Việt Nam đảm bảo đường cáp hoạt động ổn định, giảm rung và tăng tuổi thọ.

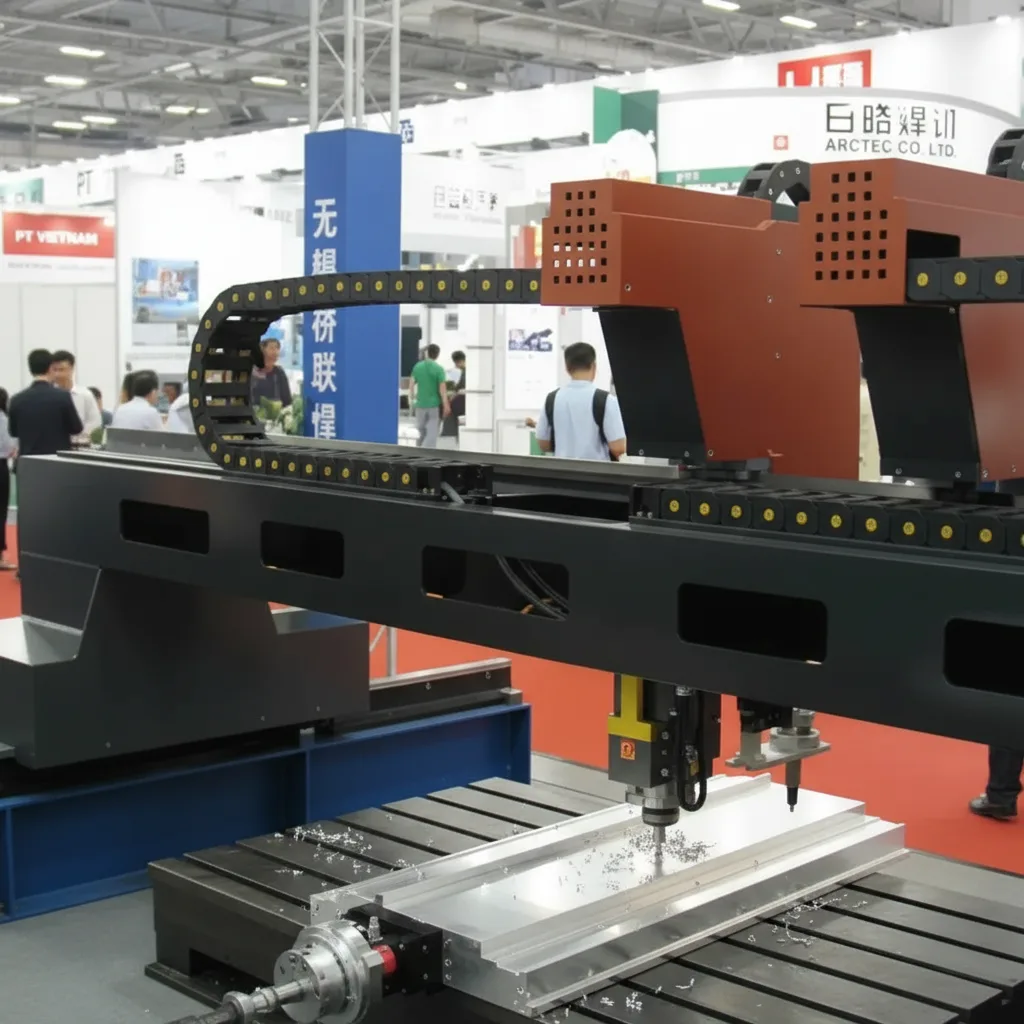

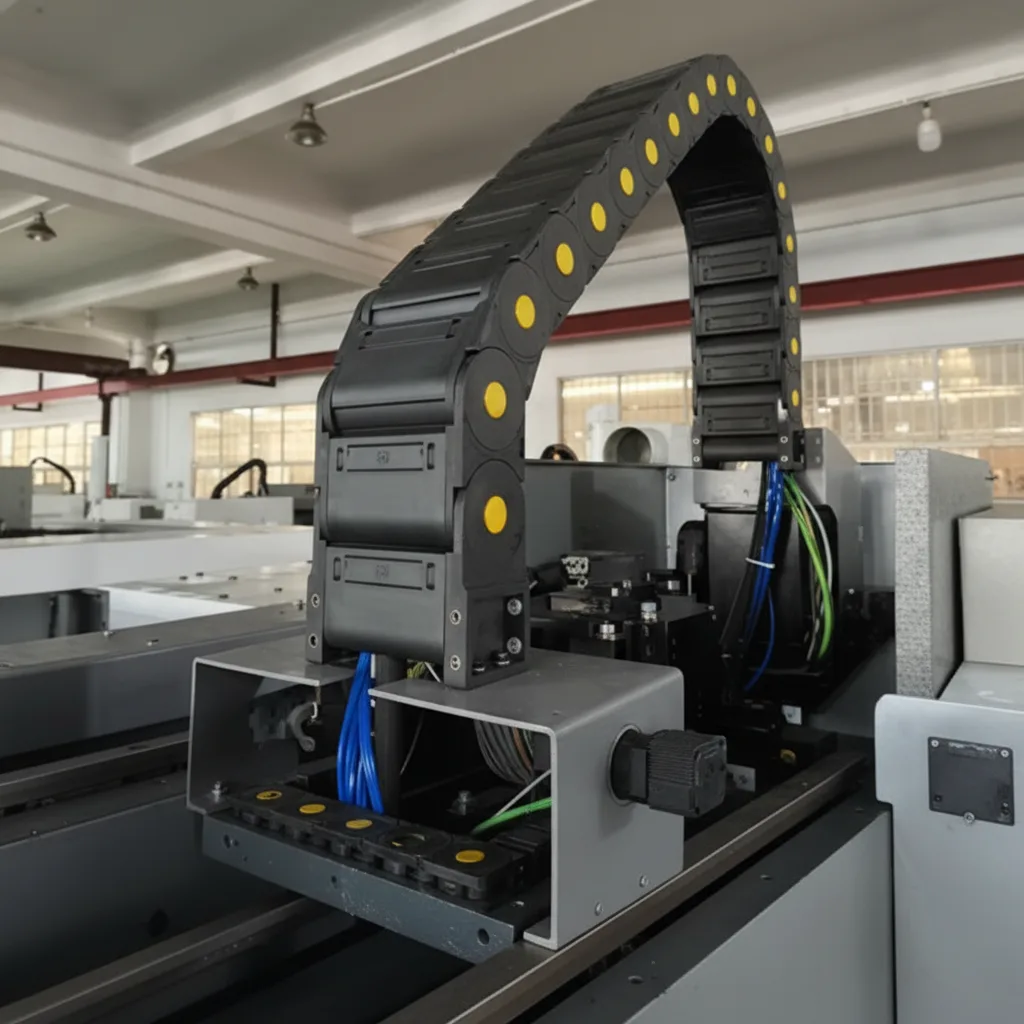

Ảnh minh họa: Hệ thống xích nhựa cuốn cáp bảo vệ dây tín hiệu trong máy CNC

Bố trí tuyến cáp và phân vùng chính xác trong máy CNC

Một đường cáp được thiết kế tốt phải vừa gọn gàng, an toàn, vừa đảm bảo dễ bảo trì. Đặc biệt trong máy CNC – nơi không gian chật hẹp và các trục chuyển động độc lập – việc bố trí hợp lý giúp giảm thiểu va chạm và nhiễu điện từ.

Hướng dẫn bố trí tuyến cáp

• Đi theo trục chuyển động tự nhiên của máy, không cắt chéo qua khung hoặc chi tiết chuyển động khác.

• Tách riêng cáp nguồn và cáp tín hiệu, tránh nhiễu điện từ.

• Đảm bảo độ trùng hợp lý, dây không được căng hoặc thả lỏng quá mức.

• Sử dụng kẹp cáp định vị đầu – cuối, tránh trượt hoặc xoắn dây.

Phân vùng cáp nguồn, cáp tín hiệu và dây servo

Đây là yêu cầu cơ bản để giảm nhiễu và tăng độ ổn định:

• Cáp nguồn nên đi riêng, cách ít nhất 10 cm với cáp tín hiệu.

• Dây servo và dây encoder (phản hồi vị trí) nên bọc lưới chống nhiễu.

• Nếu cần giao nhau, nên bố trí vuông góc để giảm ảnh hưởng cảm ứng điện từ.

Kỹ thuật đấu nối và cố định dây

Tại các đầu nối, dây phải được cố định chặt trong kẹp hoặc đầu nối chuyên dụng.
Không nên uốn gập dây ngay tại đầu kết nối mà phải có khoảng đệm mềm để tránh gãy.
Sử dụng xích nhựa luồn dây điện tại khu vực đầu nối giúp bảo vệ đầu dây khỏi lực kéo và rung động.

Cố định và bảo vệ hệ thống cáp khỏi mỏi và hư hại cơ học

Sau khi hoàn thiện tuyến cáp, bước quan trọng tiếp theo là bảo vệ và cố định toàn bộ hệ thống. Trong máy CNC, dây cáp thường bị tác động bởi lực rung, kéo, hoặc va đập từ cơ cấu chuyển động, do đó cần có cơ chế bảo vệ chuyên nghiệp.

Cố định đầu cáp và khớp nối

Các đầu dây cần được cố định chắc chắn bằng bộ kẹp cáp (strain relief).
Nguyên tắc:

• Cố định phần vỏ cáp, không để lực kéo tác động trực tiếp vào lõi.

• Sử dụng đệm cao su chống trượt tại điểm cố định.

• Với dây tín hiệu mảnh, nên dùng ống co nhiệt hoặc đệm lót mềm để tránh gãy.

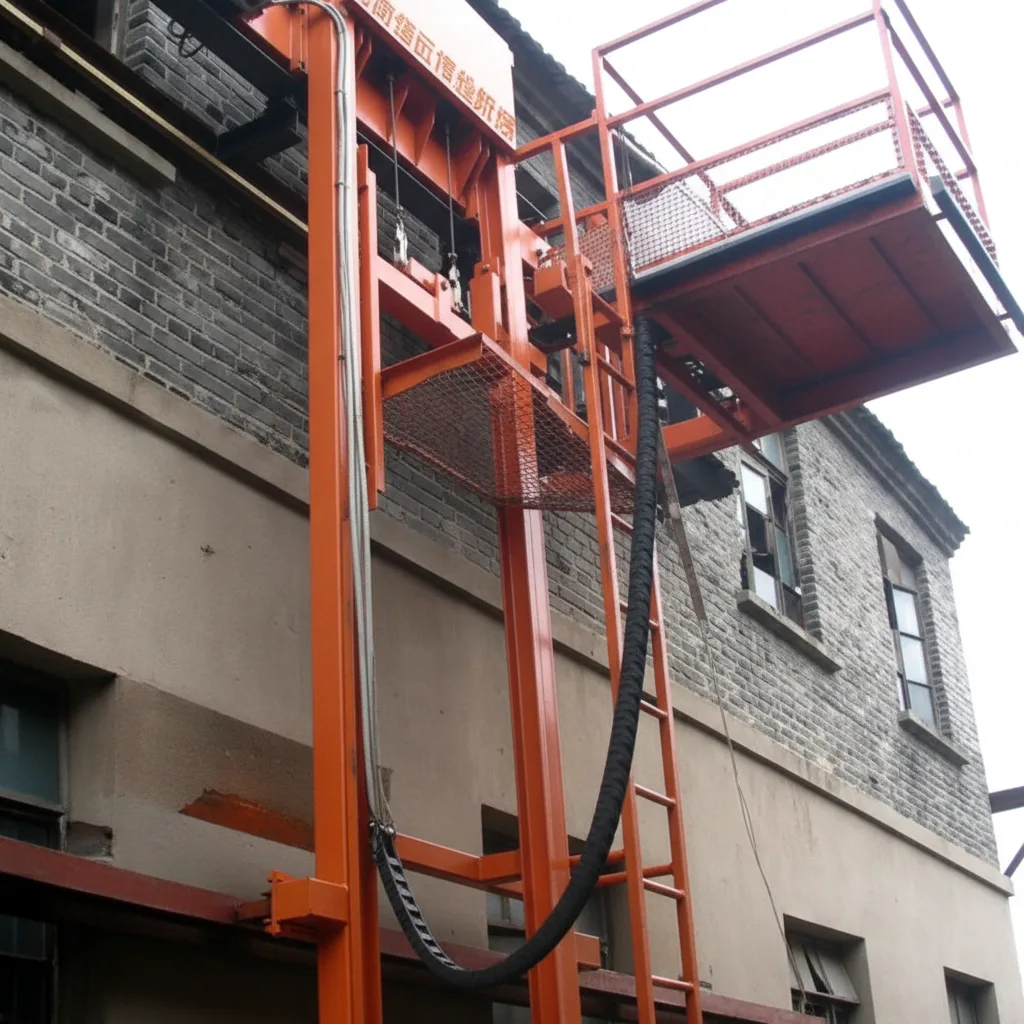

Bảo vệ bằng hệ thống xích nhựa và dẫn hướng

Xích nhựa cuốn cáp là giải pháp tối ưu cho hệ thống cáp di động của máy CNC.
Ưu điểm:

• Phân bố lực uốn đều trên toàn chiều dài cáp.

• Ngăn ngừa gãy dây và rối cáp khi máy hoạt động ở tốc độ cao.

• Dễ bảo trì – chỉ cần mở khoang xích để thay cáp mà không tháo rời toàn bộ.

Công ty TNHH Công nghiệp PT Việt Nam cung cấp nhiều dòng xích nhựa với kích thước và vật liệu khác nhau, phù hợp cho từng loại máy CNC – từ mini đến trung tâm gia công 5 trục.

Kiểm tra và bảo trì định kỳ

Ngay cả hệ thống được thiết kế tốt cũng cần được kiểm tra định kỳ để đảm bảo an toàn:

• Kiểm tra lực kéo, độ cong và tình trạng vỏ cáp sau 3–6 tháng.

• Vệ sinh khoang xích nhựa, loại bỏ bụi và phoi kim loại.

• Đo lại điện trở cách điện để phát hiện sớm dây có dấu hiệu hỏng.

Kỹ sư kiểm tra đường cáp trong máy CNC sau khi vận hành thử

Kiểm tra, hiệu chuẩn và vận hành đúng tiêu chuẩn

Một hệ thống cáp được thiết kế chuẩn xác vẫn có thể gặp sự cố nếu không được kiểm tra, hiệu chuẩn và vận hành đúng quy trình. Đặc biệt trong các nhà máy có tần suất hoạt động cao, quy trình kiểm định định kỳ giúp duy trì độ chính xác của máy CNC và kéo dài tuổi thọ cáp.

Lập kế hoạch kiểm tra sau khi lắp đặt

Ngay sau khi hoàn thiện lắp đặt, kỹ sư cần lập kế hoạch kiểm tra ban đầu và định kỳ, bao gồm:

• Đo điện trở cách điện để phát hiện dây bị rò hoặc cách điện kém.

• Đo bán kính uốn và hành trình chuyển động thực tế của cáp trong xích nhựa.

• Kiểm tra khả năng chịu tải của đầu nối, đảm bảo không có lực kéo trực tiếp lên lõi dây.

• Chạy thử hệ thống ở chế độ không tải để theo dõi hoạt động của cáp khi máy vận hành.

Nếu phát hiện dây bị cọ xát, rung hoặc xoắn bất thường, cần điều chỉnh vị trí kẹp hoặc thay đổi tuyến xích nhựa cuốn cáp để tránh gãy dây về lâu dài.

Hiệu chuẩn hệ thống dây và phụ kiện

Sau thời gian vận hành, hệ thống cáp có thể bị dãn, lệch hướng hoặc sai lệch điểm cố định do rung động cơ học.
Quy trình hiệu chuẩn bao gồm:

1. Kiểm tra độ giãn của dây trong xích nhựa, đảm bảo độ trùng phù hợp.

2. Căn chỉnh lại các khớp nối và kẹp giữ cáp, tránh lệch tâm.

3. Đo lại tín hiệu truyền dẫn (độ nhiễu, suy hao, trễ tín hiệu).

4. Kiểm tra độ bền cơ học của xích nhựa – thay mới nếu phát hiện vết nứt hoặc biến dạng.

Hiệu chuẩn định kỳ 6–12 tháng/lần giúp hệ thống duy trì độ ổn định cao và đáp ứng tiêu chuẩn vận hành ISO 230-1 (đánh giá độ chính xác máy CNC).

Tài liệu quy trình vận hành và bảo trì

Một yếu tố thường bị bỏ qua nhưng vô cùng quan trọng là lưu trữ tài liệu kỹ thuật về hệ thống cáp.
Tài liệu này nên bao gồm:

• Sơ đồ đường cáp (routing layout).

• Thông số kỹ thuật của cáp, xích nhựa và đầu nối.

• Lịch sử thay thế, kiểm tra và hiệu chuẩn.

• Quy trình an toàn khi tháo/lắp.

Khi có tài liệu đầy đủ, đội ngũ kỹ thuật có thể bảo trì nhanh chóng và chính xác, tránh tình trạng tháo sai vị trí hoặc lắp nhầm loại dây.
